4.10. Средства пожаротушения тепловоза ТЭП70 В качестве средств пожаротушения на тепловозе установлено специальное пожарное оборудование, которое включает: -установку воздухопенного пожаротушения; -установку газового пожаротушения; -два огнетушителя ОУ-3 -один огнетушитель ОП-10(3); -ведро и совок для песка; -ведро для воды. По одному огнетушителю ОУ-3 находится в каждой кабине машиниста. Огнетушитель ОП-10(3) находится в дизельном помещении на стенке шахты холодильника. Ведро для воды, ведро и совок для песка установлены у осевого вентилятора ( см.рис.1) 4.10.1.Устройство и работа установки воздухопенного пожаротушения тепловоза ТЭП70 В комплект установки воздухопенного пожаротушения ( рис.40 ) входят: -резервуар РР1, расположенный под шахтой холодильника и заправленный 6% водным раствором пенообразователя ПО-6ТС марки А; -два генератора высокократной пены ГП1 и ГП2 с кранами КН4, КН5 и гибкими рукавами РУК1 и РУК2, уложенные в специальные ящики для шлангов,расположенные по одному в заднем и переднем тамбуре; -трубопроводы с кранами и вентилями.

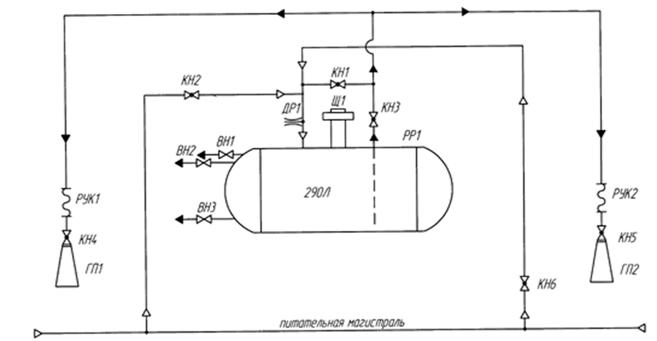

РР1-резервуар; КН1-кран продувочный (постоянно закрытый); КН2, КН6-кран пусковой; КН3-кран продувочный (постоянно открытый); ГП1, ГП2-генератор высокократной пены с пусковым краном КН4, КН5 соответственно; ДР1-дроссель; ВН1, ВН2-вентиль (контрольный); ВН3-вентиль (сливной); РУК1, РУК2-рукав гибкий; Щ1-щуп Рисунок 40-Установка пожаротушения воздухопенная. Схема пневмогидравлическая принципиальная
Установка приводится в действие открытием одного из пусковых кранов КН2, КН6. Воздух из питательной магистрали тормозной системы поступает в резервуар РР1. Раствор пенообразователя из резервуара вытесняется воздухом по гидравлическому трубопроводу с постоянно открытым краном КН3 в рукава РУК1, РУК2 и далее после открывания крана КН4, КН5 в ГП1, ГП2. Через открытый кран 1 генератора высокократной пены ( рис.41 ) раствор пенообразователя попадает в полость “а” корпуса распылителя 2 и через тангенциальные прорези “с” проходит внутрь вихревой камеры 3, где закручивается и выходит в виде распыленной струи. В коллекторе 4 струя увлекает за собой атмосферный воздух и попадает на сетки кассеты 6, при прохождении которых образуется пена. Остатки раствора из трубопровода (см.рис.40) удаляются через ГП1(ГП2), выставленные наружу тепловоза, для чего необходимо перекрыть кран КН3 и открыть краны КН1, КН2, КН6, КН4, КН5.
Емкость резервуара установки воздухопенного пожаротушения рассчитана на работу в течение 2…4 мин. при использовании одного ГП.

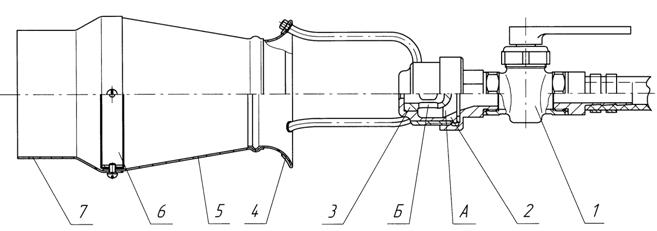

1-кран; 2-корпус распылителя; 3-камера вихревая; 4-коллектор; 5-корпус генератора; 6-кассета; 7-насадок; А-внутренняя полость корпуса центробежного распылителя; Б-тангенциальные прорези
Рисунок 41-Генератор высокократной пены
4.10.2.Устройство и работа установки газового пожаротушения тепловоза ТЭП70 В комплект установки газового пожаротушения (УГП) входят: -огнетушитель 1 (ОС-8МФ, допускается огнетушитель ОС-8М) ( рис.42 ), расположенный на задней стенке высоковольтной камеры ( ВК ) и заправленный огнегасящим составом “Хладон” 114В2 (допускается состав “3,5”): -распылительный трубопровод 2, проходящий вдоль всей ВК, с 31 отверстием диаметром 2 мм каждое; -рычаг затвора 6; -выключатель в блоке со специальным ключом 5. При пуске усилие на рычаг затвора передается при помощи тросов 3, 4. От усилия на рычаг затвор вскрывается, и огнегасящий состав из огнетушителя поступает через отверстия распылительного трубопровода в высоковольтную камеру. Одновременно это усилие передается на специальный ключ, который выдергивается, что приводит к освобождению штока выключателя. Контакты выключателя в электрических цепях управления нагрузкой и работой дизеля размыкаются. Выключается нагрузка и останавливается дизель.
В случае повышения давления в огнетушителе до критического (200 ± 20) кгс/см2, вызванного повышением температуры окружающей среды, предохранительная мембрана разрывается и газовая часть заряда стравливается. Установка газового пожаротушения приводится в действие дистанционно при помощи ручных (тросовых) пусковых устройств 3,4 находящихся в тамбуре на ВК и в дизельном помещении на выпрямительной установке (ВУ), соединенных с рычагом затвора 6. Указания о работе и технике безопасности при использовании установки газового пожаротушения изложены в разделе “Меры безопасности” Инструкции по эксплуатации ( см. Руководство по эксплуатации, часть 2)

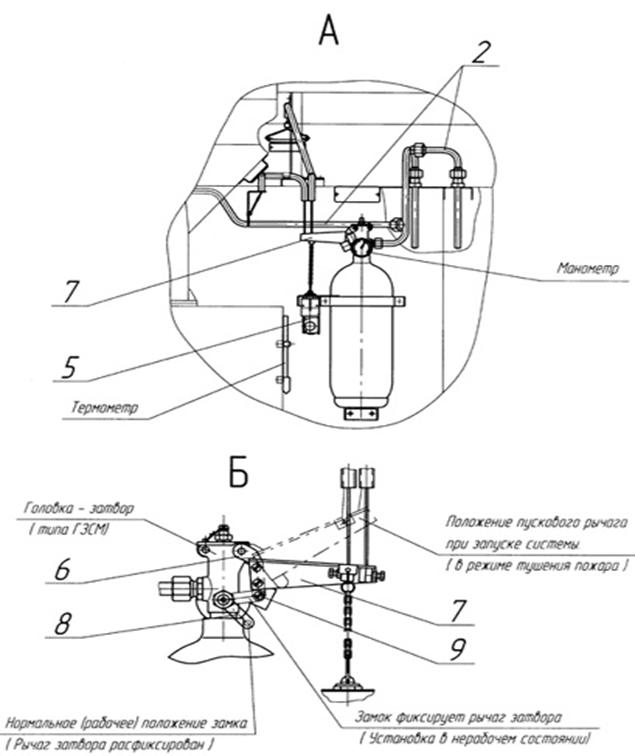

1-огнетушитель типа ОС-8МФ (ОС-8М); 2-трубопровод распылительный; 3,4-пусковое устройство из тамбура передней кабины и из дизельного помещения; 5-выключатель в блоке со специальным ключом; 6-рычаг затвора; 7-пусковой рычаг; 8-замок предохранительный; 9-винт для крепления предохранительного замка к рычагу затвора
Рисунок 42-Установка газового пожаротушения

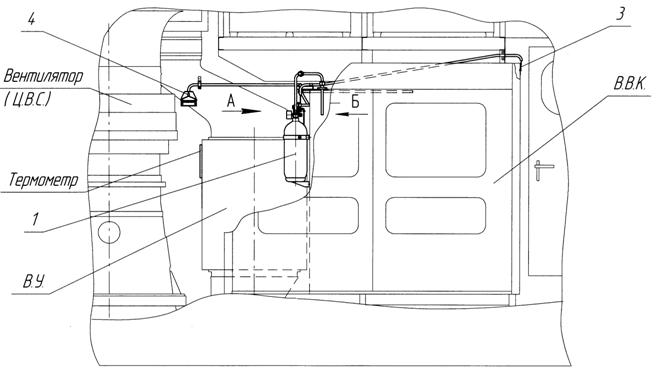

Рисунок 42а-Установка газового пожаротушения
