Мотоцикл Honda XL700V/VA. Руководство - часть 28

СВЕЧИ ЗАЖИГАНИЯ

Ознакомьтесь с правилами техники безо*

пасности на стр. 93.

Рекомендуемые свечи зажигания:

Стандартные



CPR8EA*9 (NGK) или

 U24EPR9(DENSO)

Никогда не используйте свечу зажигания

с не рекомендованным калильным числом.

Это может привести к выходу двигателя из

строя.

ПРИМЕЧАНИЕ

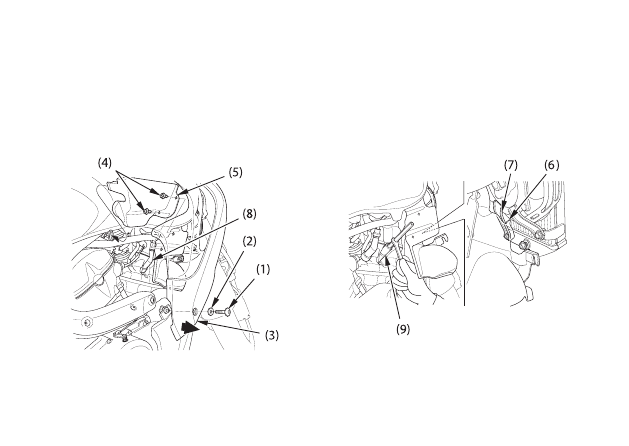

1.Для снятия свечи зажигания переднего

цилиндра снимите болт (1) и шайбу (2)

с правого кожуха (3).

2.Осторожно потяните за правый кожух.

3.Снимите клипсы (4).

4.Снимите крышку жгута проводки (5).

5.Прикрепите правый воздуховод (6)

к кронштейну (7).

6.Снимите наконечник (8) со свечи зажи*

гания и выкрутите свечу зажигания с по*

мощью свечного ключа (9), входящего в

комплект инструментов.

(1) Болт

(2) Шайба

(3) Правый кожух

(4) Клипсы

(5) Крышка жгута проводки

(6) Правый воздуховод

(7) Кронштейн

(8) Наконечник свечи зажигания

(9) Свечной ключ

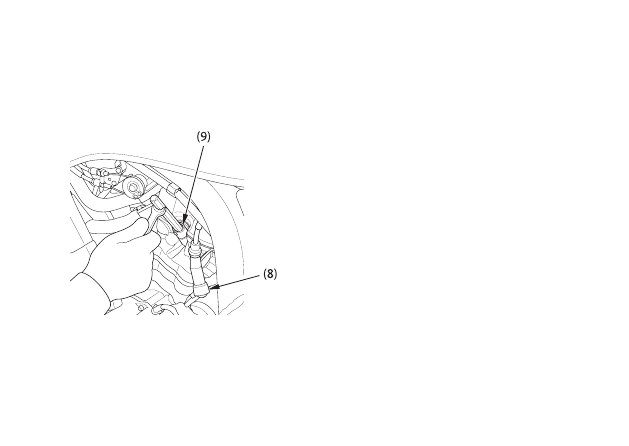

7.Чтобы снять свечу зажигания передне*

го цилиндра снимите наконечник (8)

со свечи зажигания и выкрутите свечу

зажигания с помощью свечного ключа (9),

входящего в комплект инструментов.

(8) Наконечник свечи зажигания

(9) Свечной ключ

8.Проверьте зазор (10) между электродами

с помощью проволочного щупа.

  При необходимости регулировки зазора,

выполняйте ее, осторожно подгибая боко*

вой электрод (11). Рекомендуемый зазор:

   0,8 - 0,90 мм

9.Установите уплотнительную шайбу

свечи, и, чтобы избежать перекоса, вруч*

ную заверните свечу на место.

10.Затяните свечу зажигания:

•Если старая свеча в порядке:

  на 1/8 оборота после заворачивания

  рукой до упора.

•При установке новой свечи ее затяжку

  следует проводить в два этапа, во

 избежание

отворачивания:



  a) Во*первых, затяните свечу:

  NGK: на 1/2 оборота после заворачи*

  вания рукой до упора.

  DENSO: на 3/4 оборота после заво*

  рачивания рукой до упора.



  b) Далее ослабьте затяжку свечи.

  c) Затем повторно доверните свечу:

  на 1/8 оборота после заворачивания

  рукой до упора.

Неправильно затянутая свеча может повре*

дить двигатель. При недостаточной затяж*

ке может быть повреждён поршень. При

избыточной затяжке может быть поврежде*

на резьба.

11.Установите на место наконечники све*

чей зажигания.

12.Установите на место оставшиеся части,

выполняя операции в обратном порядке.

(10) Зазор между электродами свечи

зажигания

(11) Боковой электрод

ПРИМЕЧАНИЕ
