НИЖНИЙ КОЖУХ

Снятие:

1.Снимите болты (1) и шайбы (2).

2.Снимите винты (3).

3.Снимите нижний кожух (4).

Установка:

•Установка выполняется в порядке,

обратном процедуре снятия.

(1) Болты

(2) Шайбы

(3) Винты

(4) Нижний кожух

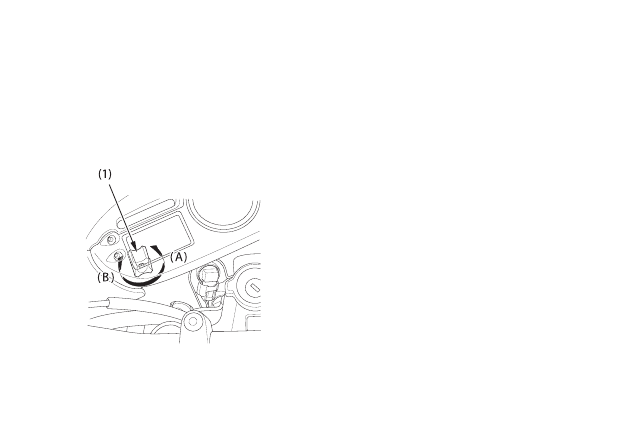

(1) Рукоятка

(А) Перемещение

вверх

(В) Перемещение

вниз

РЕГУЛИРОВКА НАПРАВЛЕНИЯ

СВЕТОВОГО ПУЧКА ФАРЫ

ПО ВЕРТИКАЛИ

Вертикальная регулировка достигает*

ся заворачиванием или выворачиванием

винта (1), в зависимости от того, в каком

направлении проводится регулировка.

Соблюдайте требования местного законо*

дательства.

УПРАВЛЕНИЕ

ОСМОТР ПЕРЕД ПОЕЗДКОЙ

Для вашей собственной безопасности очень

важно потратить немного времени, и пе*

ред поездкой обойти вокруг мотоцикла,

проверяя его состояние. При обнаружении

любой неисправности необходимо её устра*

нить или обратиться для её устранения к

официальному дилеру Honda.

1.Уровень масла в двигателе – долей*

те моторное масло, если это необходимо

(стр. 53). Убедитесь в отсутствии протечек.

2.Уровень топлива – при необходимос*

ти долейте топливо в топливный бак

(стр. 50). Убедитесь в отсутствии

протечек.

3.Уровень охлаждающей жидкости * до*

бавьте охлаждающую жидкость при не*

обходимости. Убедитесь в отсутствии

протечек (стр. 48 * 49).

4.Передние и задние тормозные механизмы –

проверьте работоспособность, убедитесь

в отсутствии подтекания тормозной жид*

кости (стр. 43*45).

 ПРЕДУПРЕЖДЕНИЕ

Ненадлежащее техническое обслуживание или
оставленная перед поездкой без внимания
неисправность могут стать причиной аварии,
в которой вы можете получить серьёзные трав-
мы или погибнуть.

Обязательно выполняйте осмотр перед каждой
поездкой и устраняйте любые обнаруженные
неисправности.

5.Шины * проверьте состояние и давление

в шинах (стр. 54 * 57).

6.Приводная цепь * проверьте состояние и

прогиб (стр. 113). При необходимости от*

регулируйте и смажьте.

7.Дроссельная заслонка – убедитесь в

том, что она полностью закрывается во

всех положениях руля и работает плавно

(стр. 111).

8.Приборы освещения и звуковой сигнал –

убедитесь в том, что фара, задний фонарь,

стоп*сигнал, указатели поворотов,

индикаторы, освещение регистрационного

знака и звуковой сигнал работают

нормально.

9.Выключатель двигателя – проверьте

правильность его работы (стр. 65).

10.Система выключения зажигания при

откидывании бокового упора – убедитесь,

что система работает нормально

(стр. 121).
