Мотоцикл Honda XL700V/VA. Руководство - часть 19

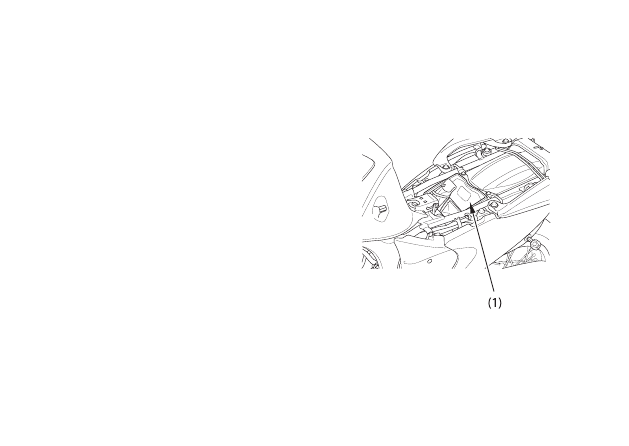

(1) Центральный багажный отсек:

ЦЕНТРАЛЬНЫЙ БАГАЖНЫЙ ОТСЕК

(XL700V)

Центральный багажный отсек (1) располо*

жен под седлом.

Этот отсек предназначен для перевозки

лёгких грузов. Масса перевозимого груза

не должна превышать:
 2

кг

Превышение ограничения по нагрузке может

привести к ухудшению управляемости и

устойчивости.

При работе двигателя центральный багаж*

ный отсек может подвергаться нагреву.

Не храните в центральном багажном отсеке

продукты питания, легковоспламеняющиеся

предметы а также предметы, которым

воздействие высоких температур может

нанести ущерб.

Не направляйте струю воды на багажный

отсек. Это может привести к попаданию

воды внутрь.

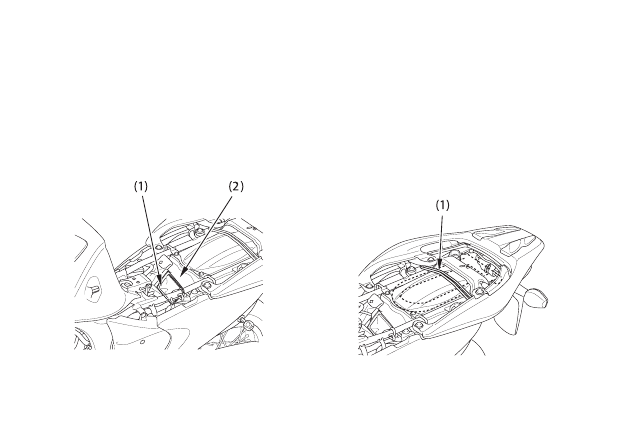

(1) Пакет для документов

(2) Отделение для документов

(1) Резиновый ремень

ПАКЕТ ДЛЯ ДОКУМЕНТОВ

Пакет для документов (1) находится в от*

секе для документов (2) под задним седлом

(стр. 69). Настоящее Руководство по экс*

плуатации и другая документация должны

храниться в пакете для документов. При

мытье мотоцикла соблюдайте осторожность,

чтобы не залить эту зону водой.

ОТСЕК ДЛЯ РАЗМЕЩЕНИЯ МЕХА.

НИЧЕСКОГО ПРОТИВОУГОННОГО

УСТРОЙСТВА

Отсек для размещения механического про*

тивоугонного устройства находится под за*

дним седлом. После размещения надежно

закрепите замок резиновым ремнем (1).

Некоторые механические противоугонные

устройства из*за своей формы и конструкции

не могут быть размещены в этом отсеке.

(1) Болты

(2) Клипса

(3) Штырь

(4) Втулки

БОКОВАЯ ПАНЕЛЬ

Для проведения технического обслужива*

ния аккумуляторной батареи необходимо

снять правую панель. Для проведения тех*

нического обслуживания предохранителей

необходимо снять левую панель.

Снятие:

1.Снимите седло (см. стр. 69).

2.Снимите болты (1).

3.Снимите клипсу (2).

4.Извлеките штыри (3) из втулок (4).

Установка:

•Установка выполняется в порядке,

обратном процедуре снятия.

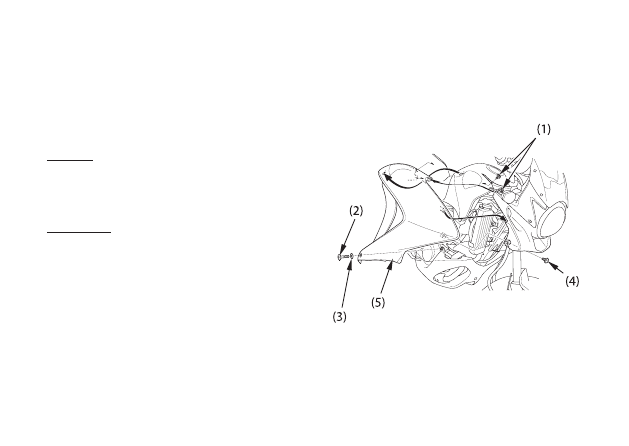

ПРАВЫЙ КОЖУХ

Для проведения технического обслужива*

ния свечей зажигания необходимо снять

правый кожух.

Правый и левый кожухи снимаются оди*

наково.

Снятие:

1.Снимите клипсы (1).

2.Снимите болт (2) и шайбу (3).

3.Снимите винт (4).

4.Снимите правый кожух (5).

Установка:

•Установка выполняется в порядке,

обратном процедуре снятия.

(1) Клипсы

(2) Болт

(3) Шайба

(4) Винт

(5) Правый кожух
