Выключатель (5)

аварийной сигнализации

Данная система должна использовать*

ся только, если мотоцикл остановлен

в экстренной ситуации или в условиях

опасности. Для её включения поверните

ключ зажигания в положение ON (ВКЛ),

а затем нажмите выключатель с символом

“

”. Передние и задние указатели поворо*

та начнут мигать одновременно.

Указатели поворота могут включаться при

выключенном зажигании.

Для установки этой функции следуйте про*

цедуре:

1.Поверните ключ зажигания в поло*

жение ON (ВКЛ), а затем нажмите

выключатель.

2.Все указатели поворота будут продолжать

мигать даже после выключения

зажигания.

3.Выключение указателей производится

переводом выключателя аварийной

сигнализации в положение “ВЫКЛ”.

(5) Выключатель аварийной сигнализации

Обязательно выключите аварийную

сигнализацию, если она более не требуется,

иначе сигналы поворота не будут

подаваться должным образом, что может

дезориентировать других водителей.

Работа системы при остановленном двига*

теле приводит к разрядке аккумуляторной

батареи.

ПРОЧЕЕ ОБОРУДОВАНИЕ

(Не требуемое для работы мотоцикла)

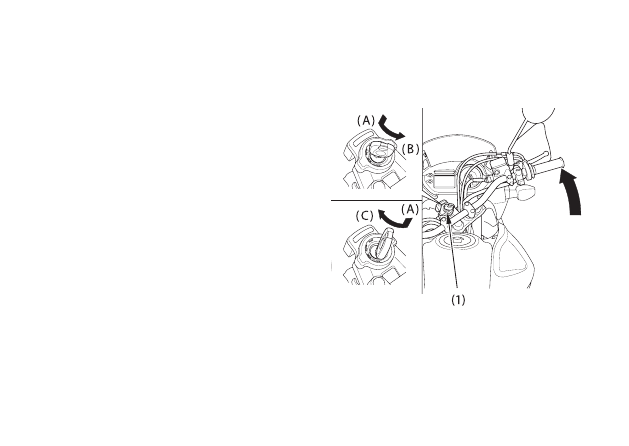

БЛОКИРАТОР РУЛЯ

Для блокирования руля поверните его

влево до упора и поверните ключ (1) в

положение LOCK (БЛОКИРОВКА),

нажимая на него. Извлеките ключ. Для

разблокирования руля нажмите на ключ

и, продолжая нажимать, поверните его в

положение OFF (ВЫКЛ).

При движении мотоцикла не поворачивайте

ключ в положение LOCK (БЛОК), иначе

это может привести к потере управления.

(1) Ключ

зажигания

(А) Нажмите

(B) Поверните в положе*

ние LOCK (БЛОК)

(C) Поверните в положе*

ние OFF (ВЫКЛ)

Разблокировать

Заблокировать

(1) Седло

(2) Ключ зажигания

(3) Замок седла

(4) Прорези

(5) Шпильки

(6) Штыри

(7) Фиксаторы

(8) Выступ

(9) Выемка

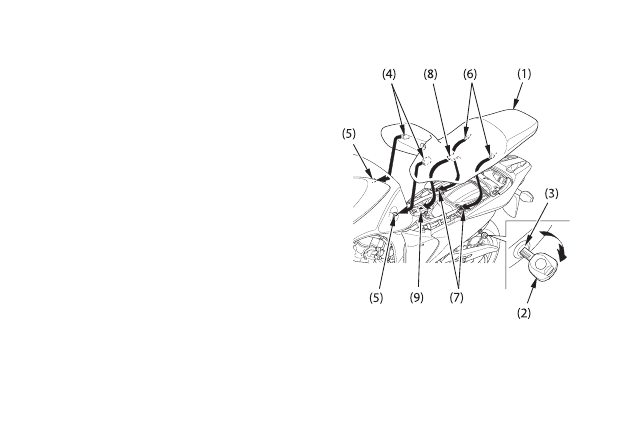

СЕДЛО

Для снятия седла (1) вставьте ключ

зажигания (2) в замок сиденья (3) и

поверните его по часовой стрелке. Снимите

седло назад и вверх.

Во избежание повреждения седла не тяните

за него с силой и не бейте по нему.

1.Для того чтобы установить седло на

место, вставьте шпильки (5) в прорези

(4) по бокам топливного бака, а затем

вставьте штыри (6), распложенные в

нижней части седла в фиксаторы (7) на

раме, после чего вставьте выступ (8) в

выемку (9).

2.Установите седло на место и нажмите на

его заднюю часть.

После установки убедитесь в надёжной

фиксации седла.

ДЕРЖАТЕЛЬ ШЛЕМА

Держатель шлема находится под седлом.

Снимите седло (см. стр. 69).

Проденьте любой конец тросика (1)

держателя шлема через пряжку (2) шлема.

Заведите петлю тросика в D*образный

держатель для шлема (3).

Установите и надёжно заприте седло.

Тросик держателя шлема входит в комплект

инструментов (стр. 97).



(1) Тросик крепления шлема

(2) D*образная пряжка шлема

(3) Держатель шлема

 ВНИМАНИЕ

Запрещается двигаться на мотоцикле со
шлемом, закрепленным в держателе. Шлем
может попасть в колесо или в подвеску и вы-
звать дорожно-транспортное происшествие, в
котором вы можете получить серьёзные травмы
или погибнуть.

Поэтому используйте фиксатор для шлема
только во время стоянки. Запрещается двигать-
ся на мотоцикле со шлемом, закрепленным в
держателе.
