ФУНКЦИОНИРОВАНИЕ

ДРОССЕЛЬНОЙ ЗАСЛОНКИ

Ознакомьтесь с правилами техники

безопасности на стр. 93.

1.Убедитесь, что ручка управления дрос*

сельной заслонкой плавно поворачива*

ется от положения полностью открытой

заслонки до положения полностью за*

крытой заслонки в обоих крайних поло*

жениях руля.

2.Измерьте свободный ход рукоятки управ*

ления дроссельной заслонкой на фланце

рукоятки.

  Нормальный свободный ход должен быть

равен примерно:





2-4 мм

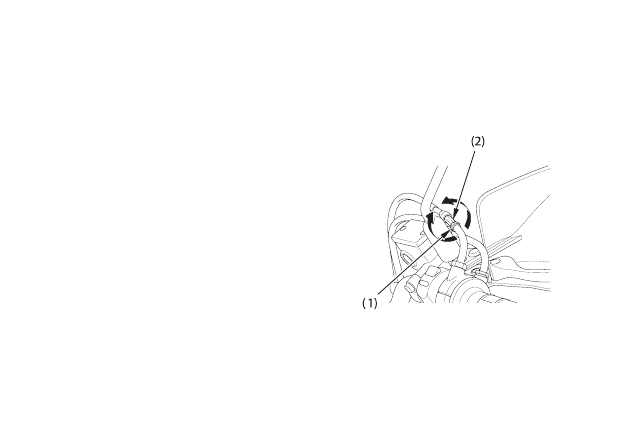

Для регулировки свободного хода ослабьте

контргайку (1) и поворачивайте регулятор (2).

(1) Контргайка     (2) Регулятор

 ПРЕДУПРЕЖДЕНИЕ

Если снять пробку радиатора пока двигатель
еще горячий, охлаждающая жидкость может
выплеснуться и причинить серьёзные ожоги.

Всегда давайте двигателю и радиатору остыть,
прежде чем снимать пробку радиатора.

ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ

Ознакомьтесь с правилами техники безо*

пасности на стр. 93.

Замена охлаждающей жидкости

Охлаждающая жидкость должна заменять*

ся дилером Honda, кроме случаев, когда

владелец обладает необходимым инстру*

ментом, информацией по обслуживанию и

технической квалификацией. Обратитесь к

Руководству по ремонту Honda.

Всегда добавляйте охлаждающую жид*

кость только в расширительный бачок. Не

пытайтесь добавлять охлаждающую жид*

кость, открыв пробку радиатора.

ПРИВОДНАЯ ЦЕПЬ

Ознакомьтесь с правилами техники безо*

пасности на стр. 93.

Срок службы приводной цепи (1) зависит

от её правильной смазки и регулировки.

Неправильное обслуживание может при*

вести к преждевременному износу или пов*

реждению приводной цепи и звёздочек.

Проверка и смазка приводной цепи долж*

ны составлять неотъемлемую часть осмотра

перед поездкой (стр. 77). Выполняйте эти

работы чаще, если мотоцикл эксплуатиру*

ется в суровых условиях.

Проверка:

1.Остановите двигатель, установите

мотоцикл на боковой упор и включите

нейтральную передачу.

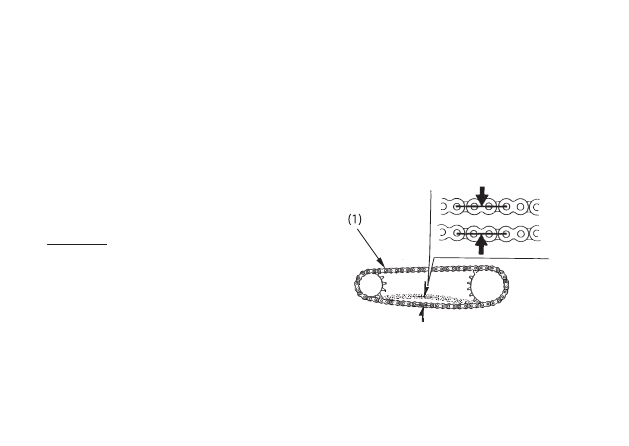

2.Проверьте прогиб нижней ветви

приводной цепи в средней ее части между

звёздочками.

  Приводная цепь считается правильно отре*

гулированной, если при вертикальном при*

ложении усилия руки прогиб составляет:

  35-45 мм

(1) Приводная цепь

3.Прокатите мотоцикл вперёд. Остановите.

Проверьте прогиб приводной цепи.

Повторите эту операцию несколько

раз. Прогиб приводной цепи не должен

изменяться.

  Если прогиб увеличен только в некоторых

секторах цепи, это означает что несколь*

ко звеньев “закисли” и заедают. “Закиса*

ние” и заедание часто можно устранить

смазкой.

4.Прокатите мотоцикл вперёд. Остановите

и установите мотоцикл на боковой упор.

Проверьте состояние приводной цепи и

звёздочек по следующим пунктам:

 ПРИВОДНАЯ

ЦЕПЬ

 *Повреждённые

ролики

 *Ослабшие

оси



*Сухие или ржавые звенья



*”Закисшие” или заедающие звенья

 *Повышенный

износ

 *Неправильная

регулировка



*Поврежденные или отсутствующие

  стопорные кольца

 ЗВЁЗДОЧКИ



*Сильно изношенные зубья



*Сломанные или повреждённые зубья

Приводная цепь с повреждёнными ролика*

ми, ослабшими осями или отсутствующими

стопорными кольцами подлежит замене.

Цепь с отсутствием следов смазки или со

следами ржавчины требует дополнительной

смазки. “Закисшие” или заедающие звенья

должны быть тщательно смазаны и “раз*

работаны”.

Если такие звенья

не удаётся хорошо

“разработать”,

цепь подлежит

замене.

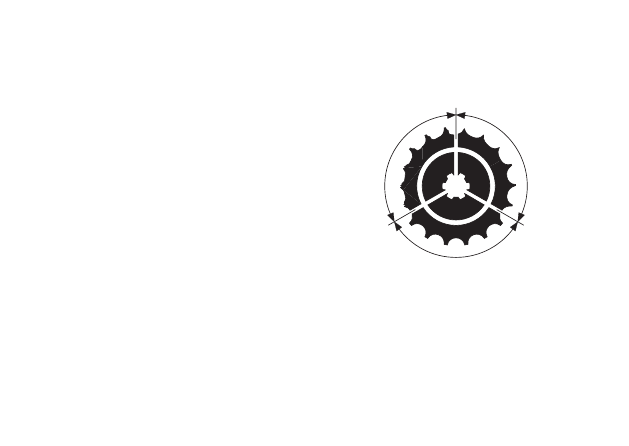

Повреждённые

зубья звёздочки

Заменить Заменить

Исправные зубья звездочки

ИСПРАВНО
