Мотоцикл Honda XL700V/VA. Руководство - часть 27

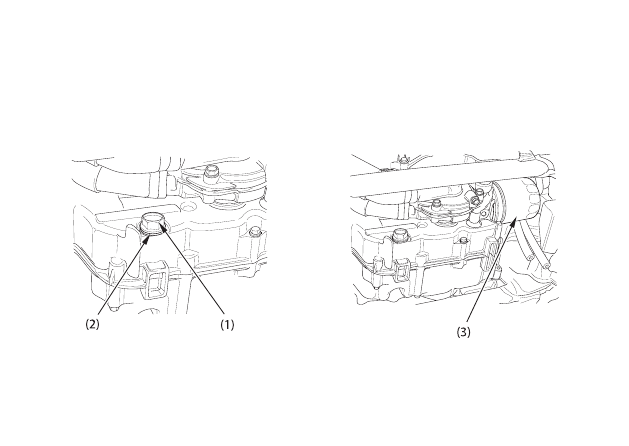

(1) Сливная пробка    (2) Уплотнительная шайба    (3) Масляный фильтр

1.Для слива масла выверните пробку за*

ливного отверстия и сливную пробку (1)

с уплотнительной шайбой (2).

2.Снимите нижний кожух (стр. 75).

3.С помощью специального ключа откру*

тите масляный фильтр (3) и дайте стечь

остаткам масла. Сдайте использованный

масляный фильтр в утилизацию.

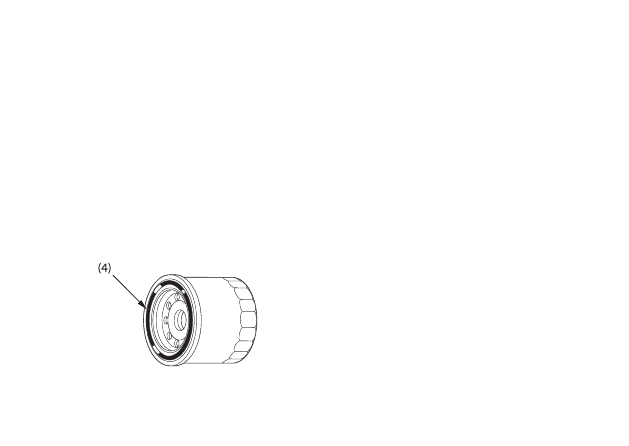

(4) Уплотнительное кольцо масляного

фильтра

4.Нанесите тонкий слой моторного масла

на резиновое уплотнительное кольцо (4)

нового масляного фильтра.

5.С помощью специального ключа и дина*

мометрического ключа установите новый

масляный фильтр и затяните его момен*

том:
26 Нм

При замене используйте только сертифи*

цированный масляный фильтр Honda или

масляный фильтр эквивалентного качес*

тва, предназначенный для данной модели

мотоцикла. Использование неподходящего

фильтра Honda или фильтра ненадлежащего

качества может стать причиной выхода

двигателя из строя.



6.Убедитесь, что уплотнительная шайба на*

ходится в хорошем состоянии и установи*

те на место сливную пробку. Заменяйте

уплотнительные шайбы каждый раз при

замене масла или, когда это необходимо.



Момент затяжки сливной пробки:

  30 Нм

7.Залейте в картер моторное масло реко*

мендованного типа, примерно:

    2,3 л

8.Установите на место пробку маслоналив*

ного отверстия.

9.Установите на место нижний кожух.

10.Запустите двигатель и дайте ему 3 * 5

минут поработать на холостом ходу.

11.Через 2 * 3 минуты после остановки

двигателя убедитесь, что уровень масла,

замеренный на вертикально стоящем на

горизонтальной поверхности мотоцикле,

находится на верхней отметке контроль*

ного щупа. Убедитесь в отсутствии подте*

кания моторного масла.

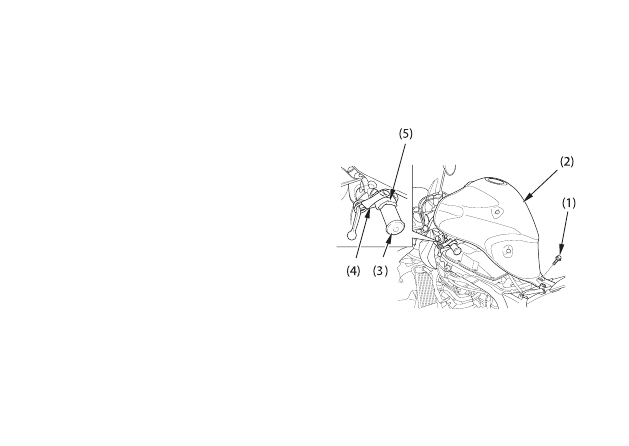

(1) Болт

(2) Топливный бак

(3) Руль

(4) Тросик крепле*

ния шлема

(5) Ветошь

РАСПОЛОЖЕНИЕ ТОПЛИВНОГО

БАКА ПРИ ПРОВЕДЕНИИ РАБОТ ПО

ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ

Перед топливного бака может быть сдви*

нута вверх для проведения технического

обслуживания.

Сливать топливо при этом не нужно.

Чтобы поднять:

1.Снимите седло (см. стр. 69).

2.Снимите левый и правый кожухи

(см. стр. 74)

3.Снимите болт (1), находящийся на задней

части топливного бака (2).

4.Поверните руль (3) влево до упора

и заблокируйте его (стр. 68).

Установите топливный бак на левую ру*

коятку руля и закрепите его с помощью

тросика держателя шлема (4) как показа*

но на рисунке.

Во избежание повреждения между топлив*

ным баком и рулем поместите ветошь (5).

Не поднимайте топливный бак выше, чем

позволяет тросик.

ВЕНТИЛЯЦИЯ КАРТЕРА

Ознакомьтесь с правилами техники безо*

пасности на стр. 93.

1.Поднимите топливный бак (стр. 105)

2.Снимите вентиляционную трубку (1) и

слейте отложения в подходящий контей*

нер.

3.Расположите емкость под сливной про*

бкой (2), расположенной под корпусом

воздухоочистителя.

  Выверните пробку, чтобы слить отложе*

ния из трубки.

4.Установите на место трубку вентиляции

картера и сливную пробку кожуха возду*

хоочистителя.

Интервалы следует сократить при частой

эксплуатации мотоцикла под дождем, в

режиме полностью открытой дроссельной

заслонки, либо после мытья или перево*

рачивания мотоцикла. Обслуживание не*

обходимо проводить, если в прозрачном

контрольном окошке дренажной трубки и

сливной пробки видны отложения.

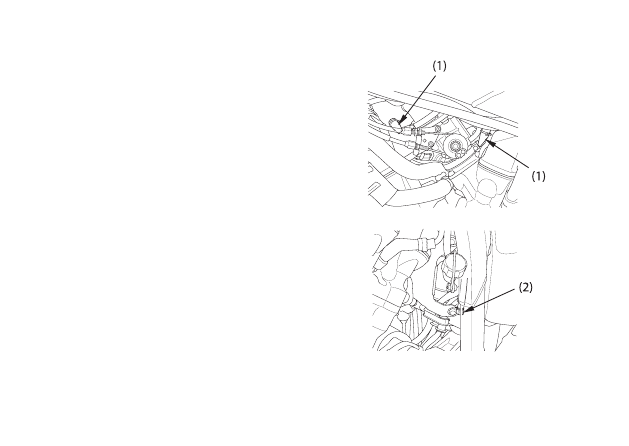

(1) Вентиляционная трубка картера

(2) Сливная пробка кожуха воздухоочис*

тителя
