1 1 • 1 2 Кузов и его оборудование

Рис. 14.В.а. На моделях хэтчбек и седан

наклоните стекло, чтобы освободить его

от направляющего желоба (указан стрел­

кой] и выньте стекло через верх двери

Э. Снимите чувствительную мембрану

боковогоудара с двери. Мембрана крепится

клипсами (рис. 14.9).

10. Открепите внутреннюю уплотнительную

планку опускного стекла и снимите ее с

двери, запомнив способ ее установки (рис.

14.10).
11. Снимите фиксатор направляющего

желоба опускного стекла, стянув его со

стеклоподъемника; идеально подходит для

снятияфиксатора накидной ключ 13мм(рис.

14.11).
12. Отверните два болта крепления фик­

сированной стойки (между опускным и

неподвижным стеклами) (рис. 14.12.а, б).

13. Снимите стекло со стеклоподъемника

и опустите его полностью вниз.

Рис. 14.6,б. На моделях купе освободите

задний желоб стекла (указан стрелкой)...

14. Снимите заглушку и отверните верх­

ний болт крепления фиксировано стойки.

Протолкните стойку вниз, разверните на 90°

и выньте из двери (рис. 14.14,а, б).

15. Освободите направляющий желоб

опускного стекла отуплотнителя, наклоните

стекло и выньте его через верх двери.

16. Установка - обратная процедура. Пе­

ред установкой панели обивки проверьте

работоспособность стеклоподъемника.

Переднее неподвижное стекло
Модели Scenic

17. Выполните операции, описанные

в п.п. 8 ... 14. Оттяните стекло назад, чтобы

освободить от передней дверной рамки,

поднимите его вверх и снимите с двери (рис.

14.17).

Рис. 14.6.в.

двери

...и выньте стекло через верх

18. Установка-обратнаяпроцедура.Перед

установкой панели обивки проверьте рабо­

тоспособность стеклоподъемника.

Стеклоподъемник передней

двери

19. Снимите опускное стекло, как описано в

п.п. 1 ...6 или 8...15, в зависимости отмодели.

На моделях с электрическими стекло­

подъемниками отсоедините разъем про­

водки от мотора.
20. Отверните гайки крепления узла стек­

лоподъемника, освободите узел и выньте

его из двери (рис. 14.20).
21. Установка - обратная процедура. Пе­

ред установкой панели обивки проверьте

работоспособность стеклоподъемника.

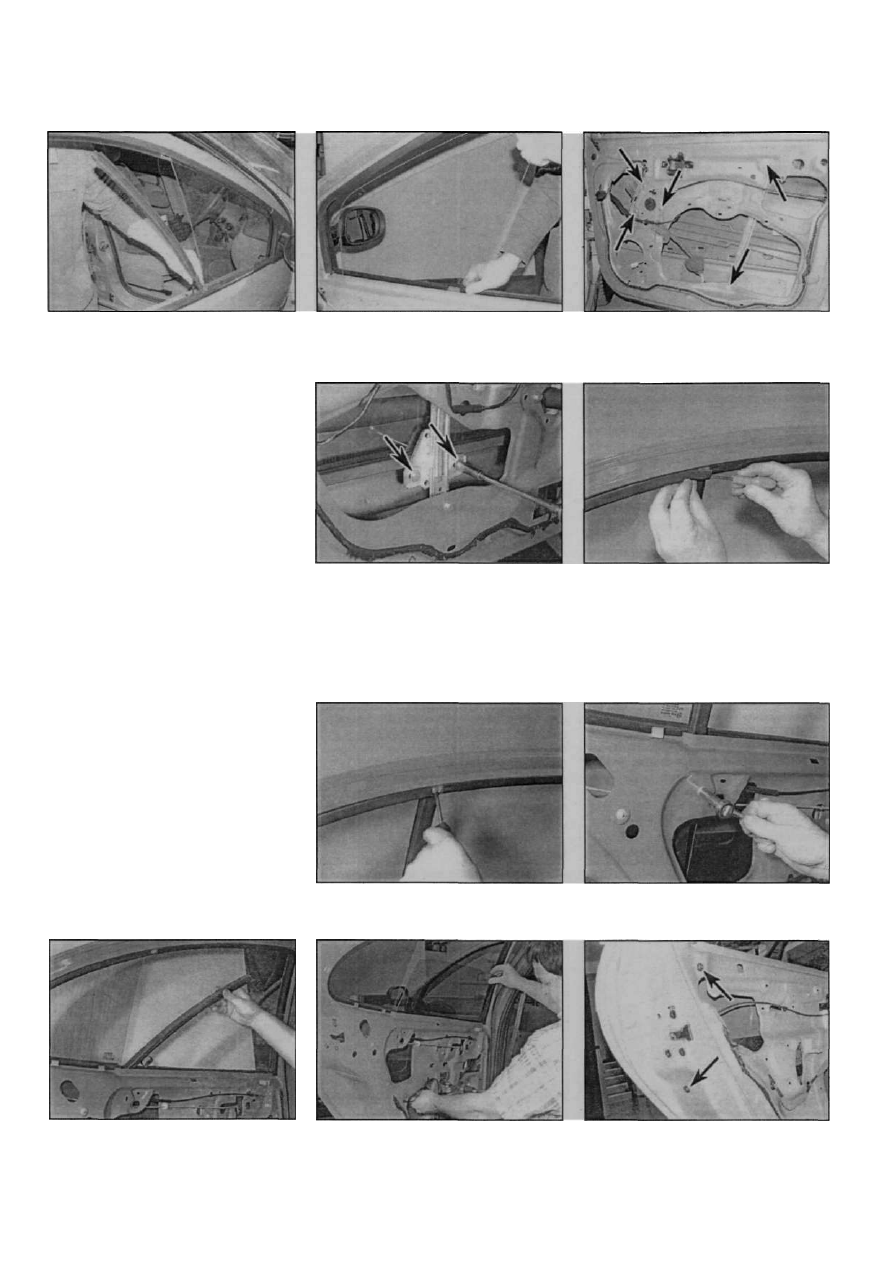

Рис. 14.9 Открепите адсорбер бокового

удара, разверните и снимите его с двер­

ной панели

Рис. 14.10 Открепите внутренний уп­

лотнитель стекла

Рис. 14.11 Открепите фиксатор направ­

ляющего желоба стекла

Рис. 14.12,а. Отверните верхний болт

крепления (указан стрелкой)

Рис. 14.12,б. ...и нижний болт крепления

(указан стрелкой)

Рис. 14.14,а. Отверните винт крепле­

ния...

 v

Renault Megane

Кузов и его оборудование 11• 13

Рис. 14.14,б.... и разверните направля­

ющий желоб на 90°, чтобы снять его

Рис. 14.7 Выньте стекло через проем

Рис. 14.20 Отверните гайки и болты креп­

ления (указаны стрелками) и выньте стек­

лоподъемник из двери

Заднее опускное стекло
Модели седан и хэтчбек .

22. Опустите стекло примерно на  3 / 4 вниз

и отсоедините провод "массы" от аккумуля­

тора (см. Отключение аккумулятора в главе

5А) и отведите его в сторону. Снимите обивку

двери, как описано в параграфе 12.
23. Аккуратно открепите внутренний уплот­

нитель опускного стекла и снимите его с

двери, запомнив способ его установки.
24. Отверните болты крепления стекла к

стеклоподъемнику, освободите стекло и

полностью опустите его вниз двери (рис.

14.24). Если стекло закреплено фиксатором,

следуйте указаниям п. 5.
25. Снимите заглушку, чтобы получить

доступ к верхнему винту крепления заднего

направляющего желоба, отверните оба

болта - верхний и нижний. Освободите желоб

от фиксированной стойки, разверните его

на 90° и снимите с двери (рис. 14.25, а - г).
26. Аккуратно выньте стекло из двери (рис.

14.26).

27. Установка - обратная процедура. На

моделях, где стекло крепится к стекло­

подъемнику двумя болтами, перед уста­

новкой панели обивки отрегулируйте поло­

жение стекла, ослабив болты, полностью

подняв стекло и затянув болты.

Модели Scenic

28. Опустите стекло примерно на  3 / 4 вниз

и отсоедините провод "массы" от аккуму­

лятора (см. Отключение аккумулятора в

Рис. 14.24 Отверните болты крепления

(указаны стрелками) и освободите стекло

от стеклоподъемника

главе 5А) и отведите его в сторону. Снимите

обивку двери, как описано в параграфе 12.

29. Отверните два болта, один, установ­

ленный под механизмом замка на задней

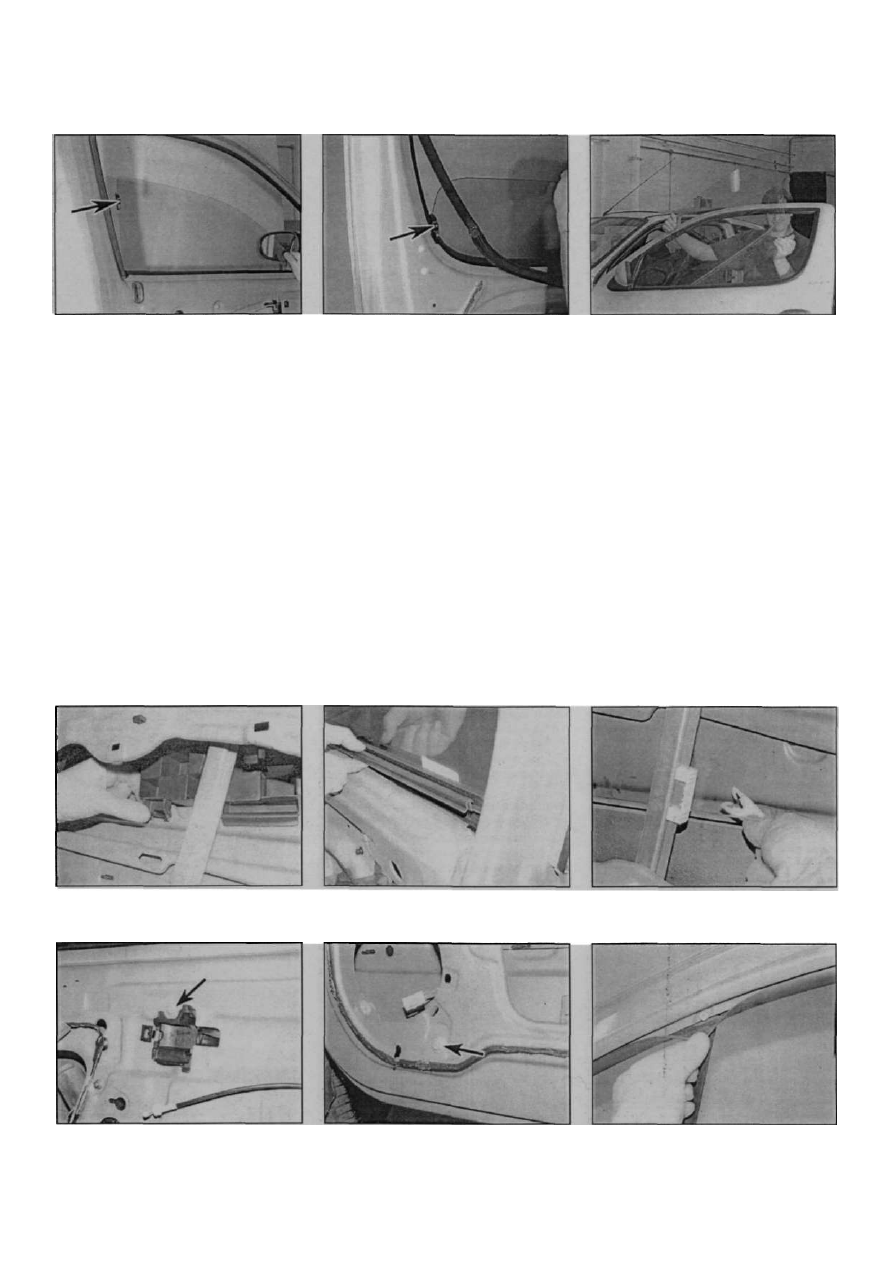

Рис. 14.25,а. Снимите заглушку..

поверхности двери, другой - на внутренней

поверхности в задней ее части, крепящих

задний направляющий желоб к двери (рис.

14.29,а.б).

Рис. 14.25,б.... и отверните верхний винт Рис. 14.25,в. ... и нижний винт крепле-

крепления ния...

Рис. 14.25,г. ...и выньте направляющий Рис. 14.26 Снятие стекла - хэтчбек

желоб вверх

Рис. 14.29,а. Отверните болты крепления

(указаны стрелками)

Renault Megane

1 1 • 1 4 Кузов и его оборудование

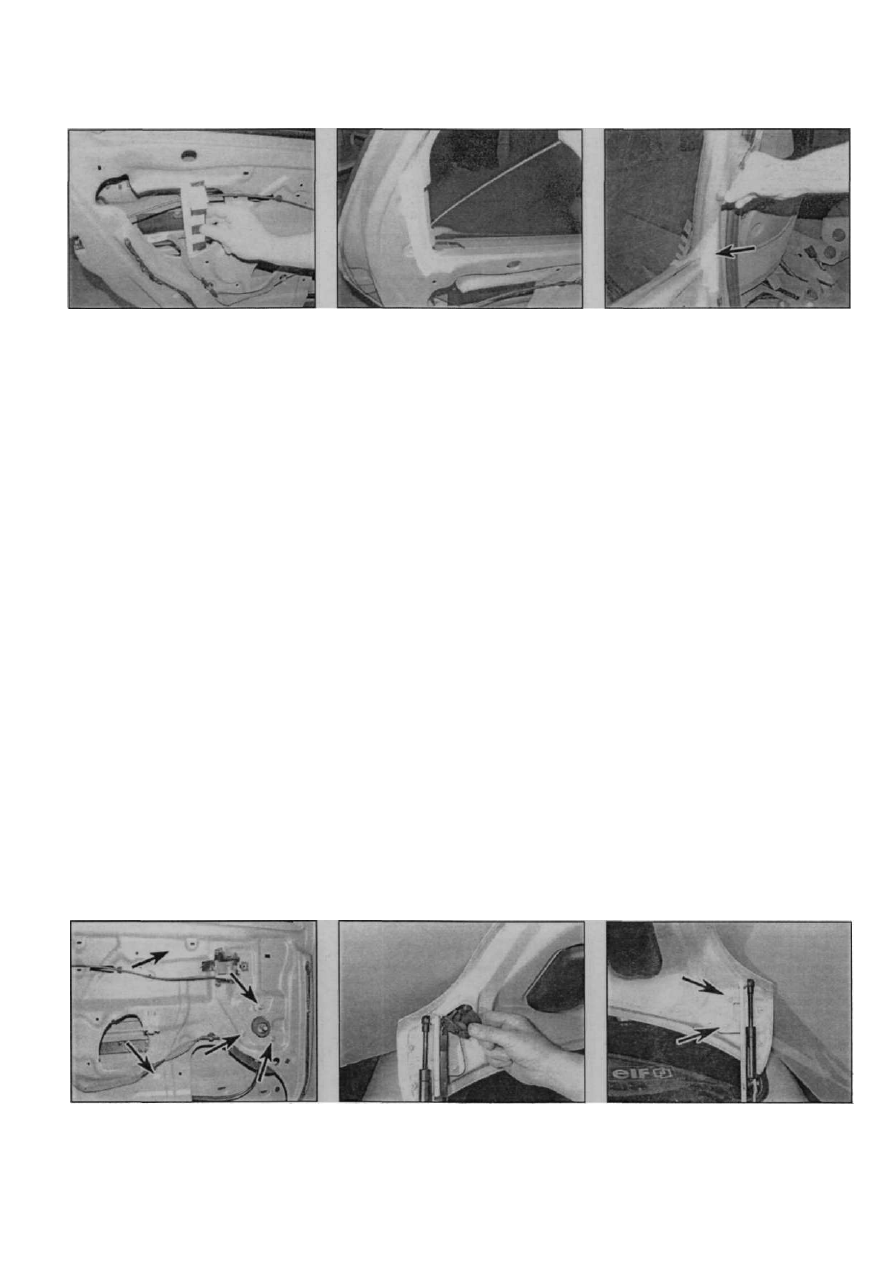

Рис. 14.29,б. ...и снимите направляющий Рис. 14.3 6.а. Выньте стекло через вы-

желоб стекла резы...

Рис. 14.35.б. Оклеив рамку скотчем,

чтобы не поцарапать

30. Аккуратно снимите внутренний уплот­

нитель стекла, запомнив способ его уста­

новки.
31. Снимите фиксатор направляющего

желоба опускного стекла, стянув его со

стеклоподъемника; идеально подходит для

снятия фиксатора накидной ключ 13 мм (см.

рис. 14.5.а,б).
32. Освободите стекло от стеклоподъем­

ника и опустите его вниз двери.

33. Снимите наружный уплотнитель стекла

следующим образом. Если предусмотрена,

снимите эмблему с задней стойки двери.

Начиная с переднего края двери, снимайте

уплотнитель плоским инструментом, чтобы

освободить передний фиксирующий выступ.

Дойдя до задней стойки, поднимите уплотни­

тель вверх, чтобы отцепить фиксирующий

выступ, затем сдвиньте его вперед, чтобы

освободить задний фиксирующий штифт.
34. Снимите переднюю вертикальную сек­

цию направляющего желоба, потянув его

вверх, чтобы освободить от верхнего перед­

него края стекла.
35. Оклейте широким бумажным скотчем

две вертикальные стойки двери, чтобы

защитить их при снятии стекла.
36. Поднимите стекло вверх, проведя его

через вырезы в передней и задней частях

двери. Аккуратно выньте стекло из двери че­

рез внутреннюю часть рамы (рис. 14.36.а, б).
37. Установка - обратная процедура. Перед

установкой панели обивки проверьте рабо­

тоспособность стеклоподъемника.

Неподвижное стекло задней

двери

Модели хэтчбек и седан

38. Снимите опускное стекло, как описано в

п.п. 22 ...26. Сдвиньте неподвижное стекло

вперед и снимите его с автомобиля.
39. Установка - обратная процедура. Пра­

вильно укладывайте уплотнитель.

Заднее боковое стекло

Модели купе

40. Откройте окно, отверните винт креп­

ления и отсоедините механизм открытия

стекла отшпинделя(оси)мотора.Отверните

винткрепления механизма открытия к стеклу

и снимите шайбы, резинки и колпачок со

стекла, запомнив способ и порядок их

установки.
4 1 . Попросите помощника поддержать

стекло. Отверните винты крепления перед­

ней части стекла к петлям. Снимите дистан­

ционные втулки, резинки и колпачки, за­

помнив способ и порядок их установки.

Снимите стекло с автомобиля.
42. Установка - обратная процедура. Пра­

вильно устанавливайте снятые компоненты.

Перед тем, как завернуть винты крепления,

нанесите на их резьбы анаэробный герметик:

Модели Scenic

43. На моделях Scenic задние боковые
стекла вклеены специальным клеем. Даль­

нейшая информация приведена в парагра­
фе 22.

Стеклоподъемник задней двери

Модели хэтчбек и седан

44. Снимите опускное стекло, как описано

в п.п. 22...26.На моделях с электричес­

кими стеклоподъемниками отсоедините от

мотора разъем проводки.
45. Отверните болты крепления стекло­

подъемника, освободите узел от двери и

выньте его через проем.
46. Установка - обратная процедура. Перед

установкой панели обивки проверьте рабо­

тоспособность стеклоподъемника.

Модели Scenic

47. Опустите стекло примерно на  3 / 4 вниз

и отсоедините провод "массы" от аккумуля­

тора (см. Отключение аккумулятора в главе

5А) и отведите его в сторону. Снимите обивку

двери, как описано в параграфе 12.
48. Аккуратно снимите внутренний уплот­

нитель стекла, запомнив способ его уста­

новки.
49. Снимите фиксатор направляющего

желоба опускного стекла, стянув его со

стеклоподъемника; идеально подходит для

снятия фиксатора накидной ключ 13 мм (см.

рис. 14.5.а, б).
50. Освободите стекло от стеклоподъем­

ника и установите его в закрытое положение.

Закрепите стекло на рамке скотчем.

Рис. 14.52 Болты крепления (указаны

стрелками) стеклоподъемника задней

двери (Scenic)

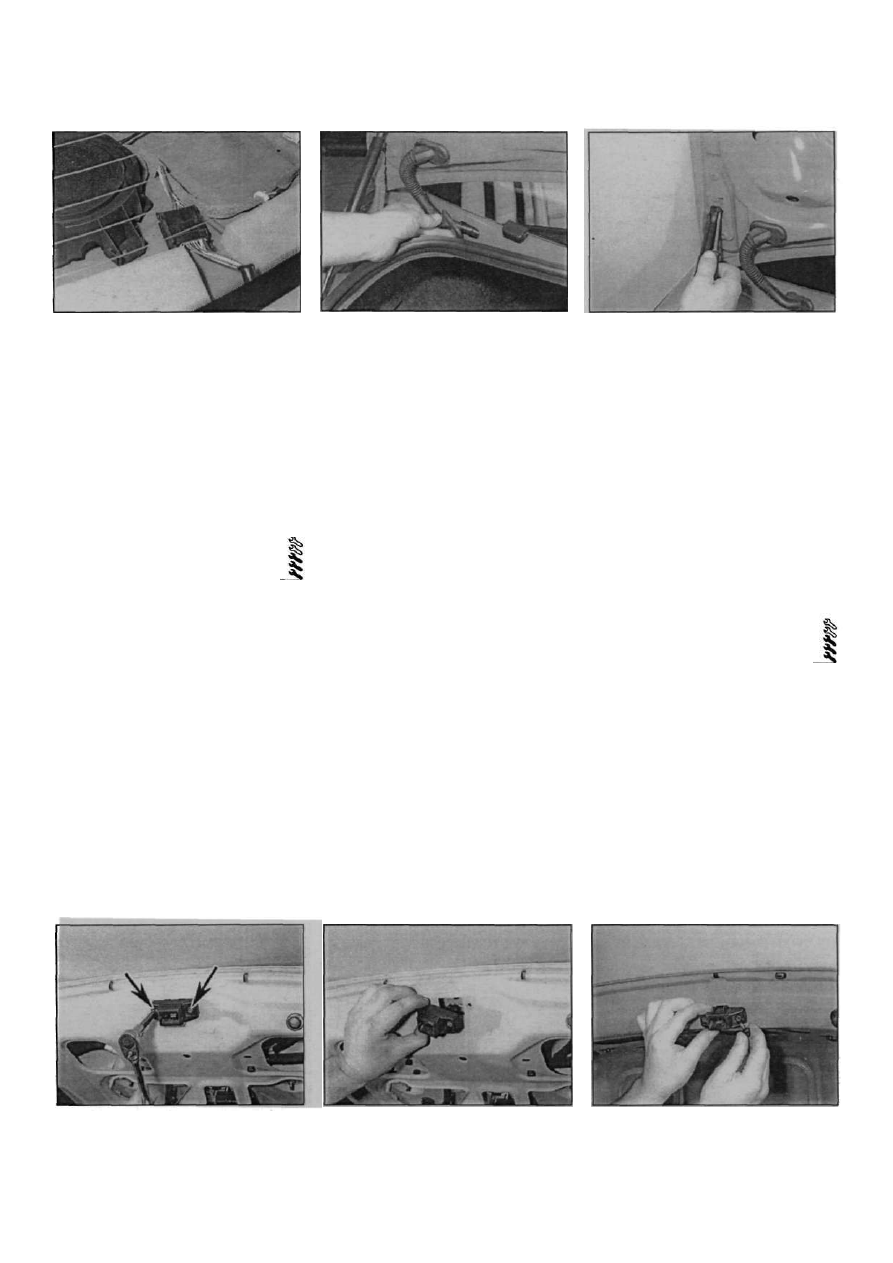

Рис. 15.2 На моделях купе отсоедините

разъемы проводки от крышки багажника

и выньте из него жгут проводки

Рис. 15.3 Отверните болты крепления

(указаны стрелками] и снимите крышку с

автомобиля

Renault Megane

Кузов и его оборудование  1 1 • 1 5

Рис. 15.8 На моделях седан отсоедините

разъем проводки в заднее части полки...

51. На моделях с электрическими стекло­

подъемниками отсоедините разъем про­

водки от мотора.
52. Отверните болты и гайки крепления

механизма и выньте узел из двери (рис.

14.52).
53. Установка-обратнаяпроцедура.Перед

установкой панели обивки проверьте рабо­

тоспособность стеклоподъемника.

Снятие крышки
Модели купе

1. Откройте капот. Отсоедините провод

"массы" от аккумулятора (см. Отключение

аккумулятора в главе 5А) и отведите его в

сторону.
2. Отсоедините разъемы проводки от

компонентов капота, навесив, если необхо­

димо, бирки. Привяжите к проводке леску.

Запомнив укладку проводки, снимите уплот­

нитель в левой части крышки и вытяните

проводку (рис. 15.2). Как только появится

конец лески, отвяжите его.Песка пригодится

при установке проводки.
3. Очертите петли маркером, отверните

болты крепления петель и снимите крышку с

автомобиля (рис. 15.3).
4. .Поврежденные петли замените. Петли

крепятся к кузову двумя гайками.

Рис. 15.9 ... освободите уплотнитель и

выньте жгут проводки из кузова

Модели седан

5. Поднимите подушки задних сидений и

отклоните спинку.
6. Снимите третий стоп-сигнал, как опи­

сано в параграфе 7 главы 12. На моделях с

установленными задними громкоговори­

телями снимите их решетки с полки.

7. Аккуратно снимите клипсы крепления

переднего края накладки полки и сдвиньте

ее вперед.
8. Отсоедините разъем проводки крышки

багажника, прикрепленный в левой части

полки и открепите всю проводку (рис. 15.8].
9. Откройте крышку и открепите уплотни­

тель проводки на кузове. Выньте проводку,

чтобы крышку можно было снять вместе с

нею (рис. 15.9).

10. Обведите петли маркером, отверните

болты крепления петель и снимите крышку с

автомобиля.

11. Изношенные и поврежденные петли

замените; петли крепятся к кузову двумя

гайками.

Снятие поддерживающей стойки

12. Небольшой отверткой аккуратно под­

нимите фиксатор и отсоедините стойку от
шарнира; на некоторых моделях стойка
крепится гайкой (рис. 15.12).

Рис. 15.12 Аккуратно подняв фиксатор,

отсоедините пневматическую стойку от

крышки багажника

Установка

Крышка багажника

13. Установка - обратная процедура. Ис­

пользуйте предварительно нанесенные

метки.

14. Закройте крышку и проверьте зазоры в

проеме. Необходимую регулировку можно

провести, если ослабить болты крепления и

переместить капот в нужном направлении.

Поддерживающая стойка

15. Установка - обратная процедура.

Снятие замка

1. Откройте крышку багажника. Отсоеди­

ните провод "массы" от аккумулятора (см.

Отключение аккумулятора в главе 5А) и

отведите его в сторону.

Модели купе

2. Отверните болты крепления и снимите
замок.отцепивтягууправления(рис. 16.2,а,б).

Модели седан

3. Отверните болты крепления и снимите

замок с крышки, запомнив способ его

установки (рис. 16.3).

Рис. 16.3 На моделях сдан отверните

болты крепления и снимите замок с

крышки багажника

Рис. 16.2.а. На моделях купе отверните

болты крепления (указаны стрелками)...

Renault Megane

15 Крышка багажника -

снятие и установка

16 Компоненты замка

крышки багажника -

снятие и установка

Рис. 16.2.б. ... и отсоедините замок от

тяги, сняв его с крышки багажника
