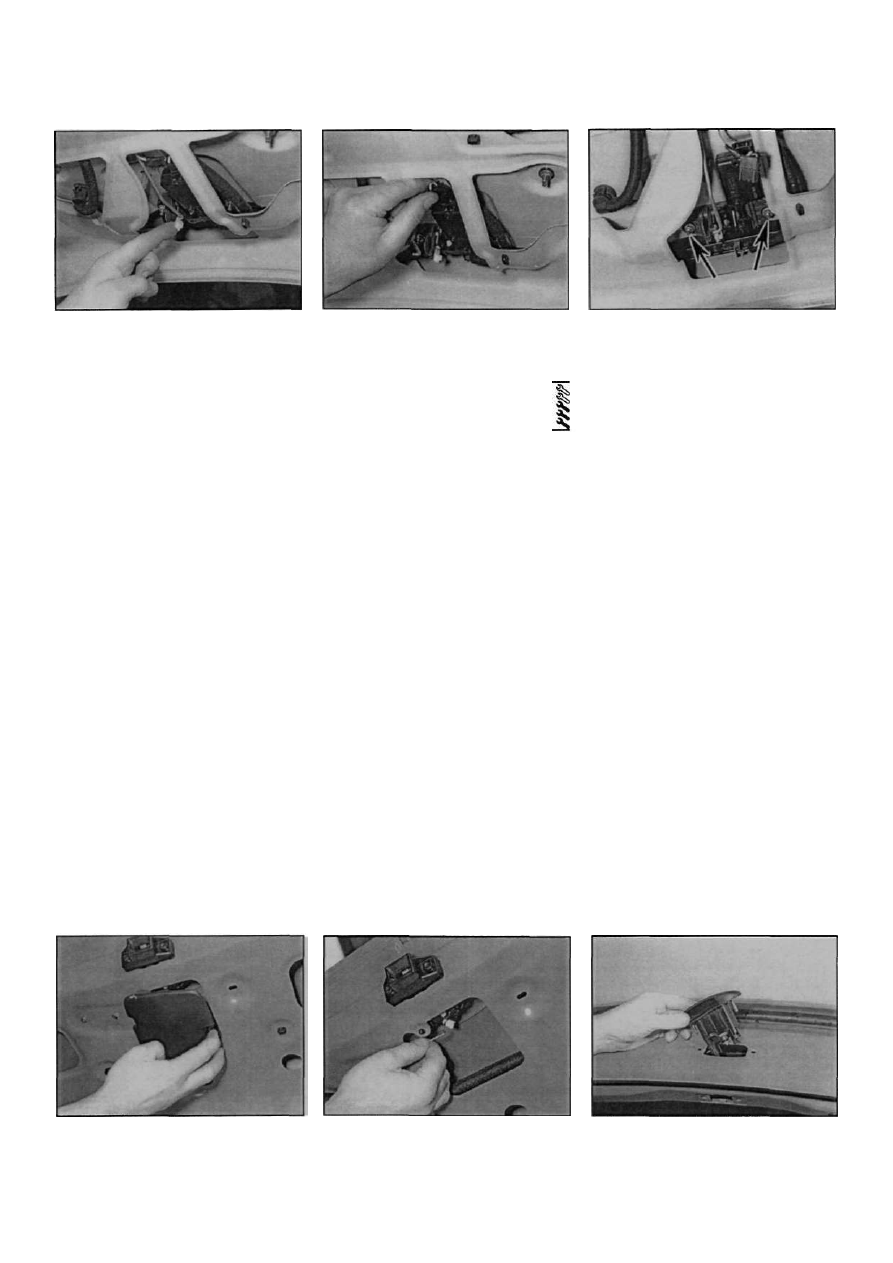

11 •16 Кузов и его оборудование

Рис. 16.5 Открепите тягу...

Снятие кнопки замка
Модели купе

4. Откройте крышку багажника. Отсое­

дините провод "массы" от аккумулятора (см.

Отключение аккумулятора в главе 5А) и

отведите его в сторону.
5. Огкрепитетягуиотсоединитеееотузла

кнопки замка (рис. 16.5).
6. Отсоедините разъем проводки от мо­

тора привода центрального замка (если

предусмотрен] (рис. 16.6).
7. Отверните гайки крепления и выньте

узел кнопки (рис. 16.7).

Модели седан

8. Открепите пластиковую крышку, осво­

бодите фиксатор, отсоедините тягу от узла

кнопки (рис. 16.8, а, б).
9. Отсоедините от замка сливную трубку,

отверните двегайкикрепленияи выньтеузел

из крышки (рис. 16.9).

Установка

10. Установка - обратная процедура. Про­
верьте работоспособность центрального
замка (если предусмотрен).

Рис. 16.8,а. Открепите пластиковую

крышку...

Рис. 16.6 ... и отсоедините разъем про­

водки мотора центрального замка

17 Пятая дверь -

снятие и установка

Снятие пятой двери
Все модели кроме Scenic

1. Откройте пятую дверь. Отсоедините

провод "массы" от аккумулятора (см. От­

ключение аккумулятора в главе 5А) и от­

ведите его в сторону.
2. Действуя, как описано в п.п. 25...29

параграфа 27, снимите верхнюю накладку с

левой задней стойки, чтобы получить доступ

к разъему проводки.
3. Отсоедините разъем проводки, сни­

мите уплотнитель и выньте проводку из кузова

так, чтобы ее можно было снять вместе с

дверью (рис. 17.3).
4. Снимите заглушки в задней части

потолка, чтобы получить доступ к гайкам

крепления петель двери (рис. 17.4).
5. Попросите помощника поддержать

дверь, аккуратно поднимите фиксаторы и от­

соедините пневматические стойки под­

держки.
6. Отверните гайки крепления петель

двериккузову и снимите дверь с автомобиля.

Модели Scenic

7. Откройте пятую дверь. Отсоедините

провод "массы" от аккумулятора (см. Отклю­

чение аккумулятора в главе 5А) и отведите

его в сторону.
8. Отверните винты крепления обивки

Рис. 16.8,б.... и отсоедините тягу от кноп­

ки замка

Рис. 16.7 Отверните гайки крепления

[указаны стрелками] и снимите узел кноп­

ки замка с автомобиля

двери и аккуратно снимите панель обивки с

двери. Если необходимо, отцепите пистоны

крепления обивки вильчатым инструментом,

одновременно потянув за ручку на обивке.
9. Отсоедините разъемы проводки двери,

навесив бирки, открепите проводку от всех

креплений.

10. Снимите уплотнитель сбоку двери.

Отсоедините разъем проводки третьего

стоп-сигнала и выньте проводку из двери.

11. Отсоедините шланг омывателя и сни­

мите его с двери (рис. 17.11).

12. Для получения доступа к гайкам креп­

ления петель двери, с двух сторон снимите

заглушки, развернув ихна четверть оборота

против часовой стрелки отверткой с широ­

ким жалом (рис. 17.12).

13. Попросите помощника поддержать

дверь, аккуратно поднимите фиксаторы и

отсоедините пневматические стойки-упоры.

14. Отверните гайки крепления петель

двери к кузову. Снимите дверь с автомобиля.

Снятие пневматических стоек

15. Попросите помощника поддержать

дверь, небольшой отверткой аккуратно под­
нимите фиксаторы и отсоедините пневма­
тические стойки-упоры от шарниров (рис.

17.15).

Установка

Пятая дверь

16. Установка - обратная процедура. Про­

верьте зазоры двери в проеме. Зазоры

Рис. 16.9 Отверните гайки крепления и

снимите узел кнопки с крышки багажника

Renault Megane

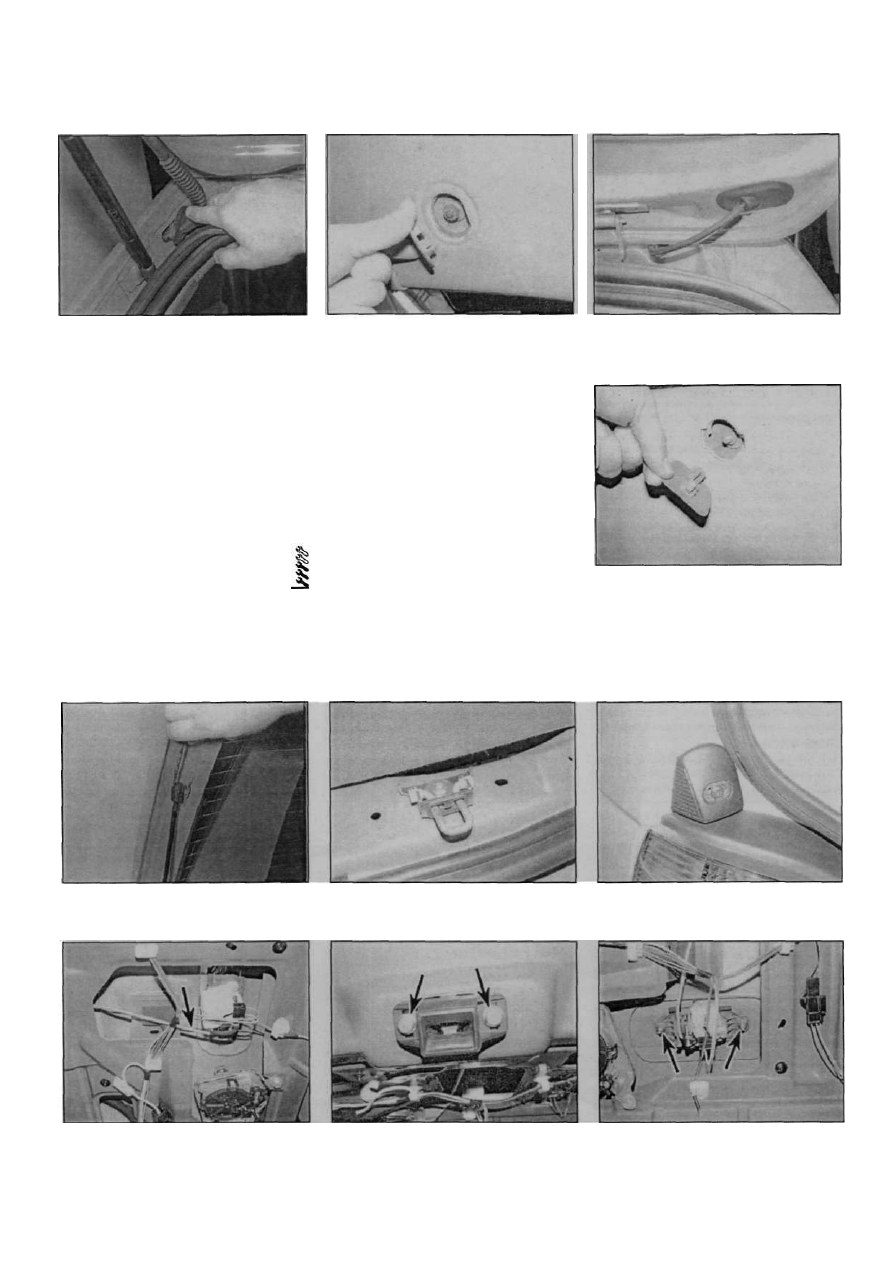

Кузов и его оборудование 11 • 17

Рис. 17.3 Отсоедините разъем проводки

пятой двери и вытяните проводку из ку­

зова

Рис. 17.4 Снимите заглушки, отверните

гайки крепления петель и снимите пятую

дверь

Рис. 17.11 Отсоедините шланг омыва-

теля стекла пятой двери

Снятие

Замок

1. Откройте пятую дверь. Отсоедините

провод "массы" от аккумулятора (см. Отклю-

чение аккумулятора в главе 5А) и отведите

его в сторону.
2. Отверните четыре винта/болта крепле-

нияпанели обивки двери. Аккуратно снимите

панель обивки с двери. Если необходимо,

отцепите пистоны крепления обивки виль­

чатым инструментом, одновременно по­

тянув за ручку на обивке.

3. Отсоедините тягу от кнопки замка

(рис. 18.3).
4. Отверните болты крепления и снимите

узел замка с двери (рис. 18.4).

операции, описанные

Кнопка замка

5. Выполните
в п.п. 1 ...3.
6. Отсоедините разъем проводки от мо­

тора привода центрального замка (если
предусмотрен). Отверните гайки и сними-

Рис. 17.12 Снимите заглушки и отверни­

те гайки крепления петель

те фиксаторы, выньте узел кнопки (вместе с

мотором центрального замка - если предус­
мотрен) из двери (рис. 18.6).

Рис. 17.15 Подняв фиксатор, отсоеди- Рис. 17.16,а. Ослабьте винт крепления, Рис. 17.16,б. Регулировочный блок мо-

ните пневматическую стойку от шарнира чтобы переместить регулировочный дели Scenic

блок - хэтчбек

Рис. 18.3 Отсоедините тягу от кнопки Рис. 18.4 ...отверните болты крепления и Рис. 18.6 Отверните гайки крепления и

замка... снимите замок . снимите узел кнопки замка

Renault Megane

18 Компоненты замка пятой

двери - снятие и установка

должны быть в пределах 4.5 ± 1 мм [кроме
Scenic) или 5.4 i 1 мм (модели Scenic).

Регулировку можно провести, ослабив болты
и перемешая регуляторы положения двери
с двух сторон (рис. 17.16,а, б).

Пневматическая стойка

17. Установка - обратная процедура. На­

дежно крепите фиксатор.

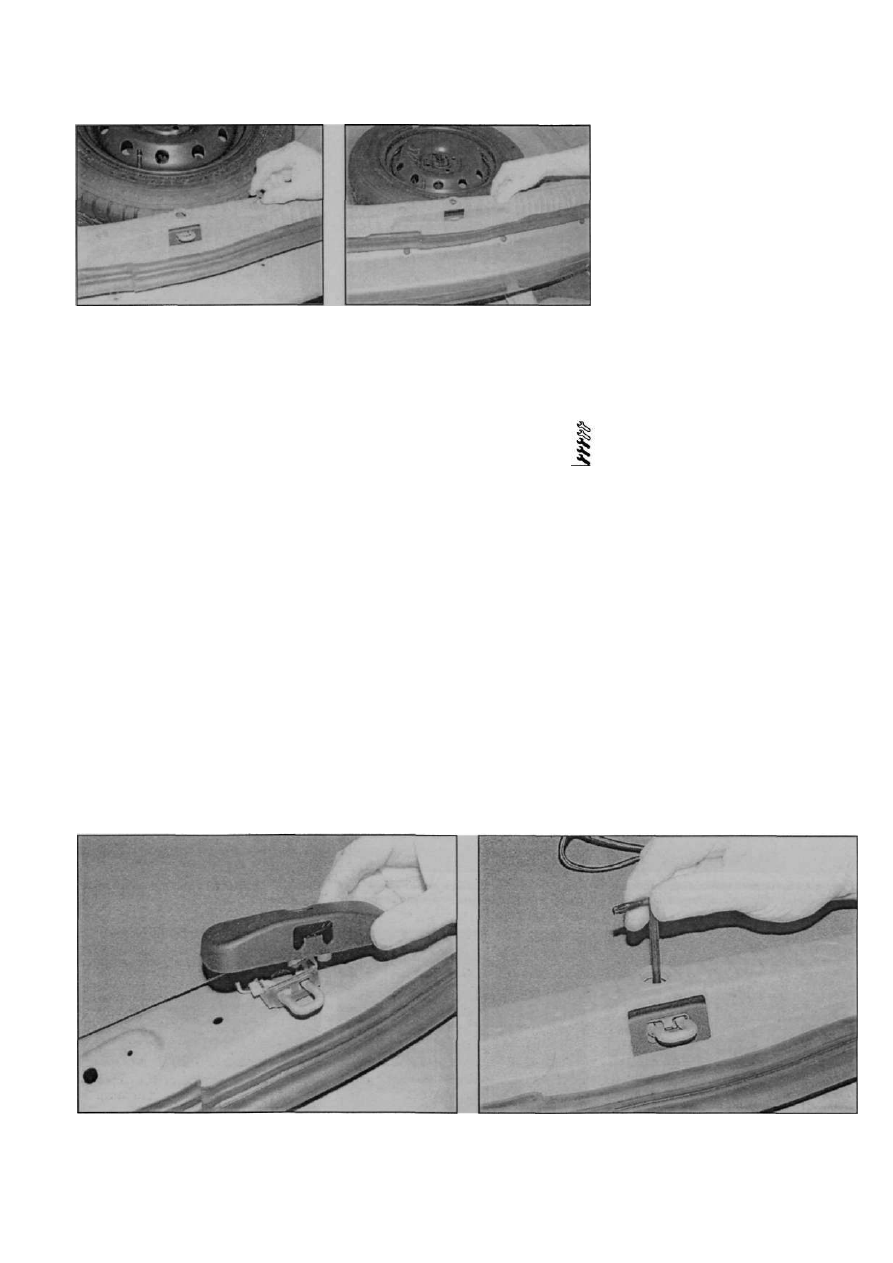

1 1 • 1 8 Кузов и его оборудование

Защелка замка
7. Откройте пятую дверь и открепите
пластиковую накладку зашелки. На моделях
Scenic снимите заднюю накладку багажного
отделения (рис. 18.7,а, б).
8. Обведите защепку маркером, отвер­
ните болт (ы) крепления и снимите защелку.

Установка

Замок

9. Установка - обратная процедура. Пе­
ред установкой панели обивки проверьте
работоспособность замка.

Кнопка замка

10. Установка-обратнаяпроцедура.Перед

установкой панели обивки проверьте рабо­

тоспособность замка.

Зашелка замка

11. Установите защелку и заверните бол­

ты. Опорную пластину совместите с предва­

рительно нанесенными метками. Надежно

затяните болты.

12. Проверьте работоспособность замка.

Необходимую регулировку можно произ­

вести, ослабив болты крепления и пере-

Рис. 18.7,6. и снимите внутреннюю на­

кладку...

местив защелку (рис. 18.12). Если предус­
мотрена, установите пластиковую накладку.

19 Компоненты

центрального замка -

снятие и установка

Примечание: Ниже описаны процедуры,
касающиеся моторов приводов централь­
ного замка, которые можно заменять
отдельно от всего узла центрального замка.
На поздних моделях моторы центрального
замка являются частью узла замка; при
появлении неисправности в центральном
замке заменяется весь блок.

Снятие

Мотор боковой двери

1. Снимите узел дверного замка, как опи­

сано в параграфе 13.
2. Аккуратно поддев фиксатор (не потеряй­

те его), открепите пластиковую крышку и сни­

мите ее с замка (рис. 19.2,а, б).
3. Отверните винт крепления и снимите

мотор с узла замка (рис. 19.3, а. б).

Мотор замка пятой двери

4. Снимите узел кнопки замка, как описано
в параграфе 18.
5. Отверните винт крепления, снимите
фиксатор и снимите мотор с кронштейна.

Мотор замка крышки багажника -

модели купе

6. Снимитеузел кнопки замка, как описано

в параграфе 16.
7. Отверните винт крепления, снимите

фиксатор и снимите мотор с кронштейна

(рис. 19.7).

Мотор замка крышки багажника -
модели седан
8. Откройте крышку багажника и откре­

пите накладку замка.
9. Освободите фиксатор и отсоедините

тягу от мотора (рис. 19.9).

10. Отверните винт крепления, освободите

фиксатор и снимите мотор с крышки ба­

гажника. Как станет доступен, отсоедините

разъем проводки (рис. 19.10,а. б).

Мотор лючка заливной горловины
бензобака
11. Снимите клипсы и оттяните боковую

обивку багажного отделения, чтобыполучить

доступ к мотору. На некоторых моделях для

этого потребуется снять крышки задних

фонарей (рис. 19.11).

12. Отсоедините разъем проводки, отвер­

ните винт крепления кронштейна мотора

к кузову (рис. 19.12).

13. Аккуратно открепите кронштейн креп­

ления и снимите узел мотора с автомобиля.

Мотор с кронштейна можно снять, отвернув

винт и сняв фиксатор (рис. 19.13.а, б).

Рис. 18,7.в.... открепите крышку защелки

Рис. 18.12 Регулировка защелки через отверстие в накладке -

Scenic

Renault Megane

Рис. 18.7,а. Отверните винты крепле­

ния ...

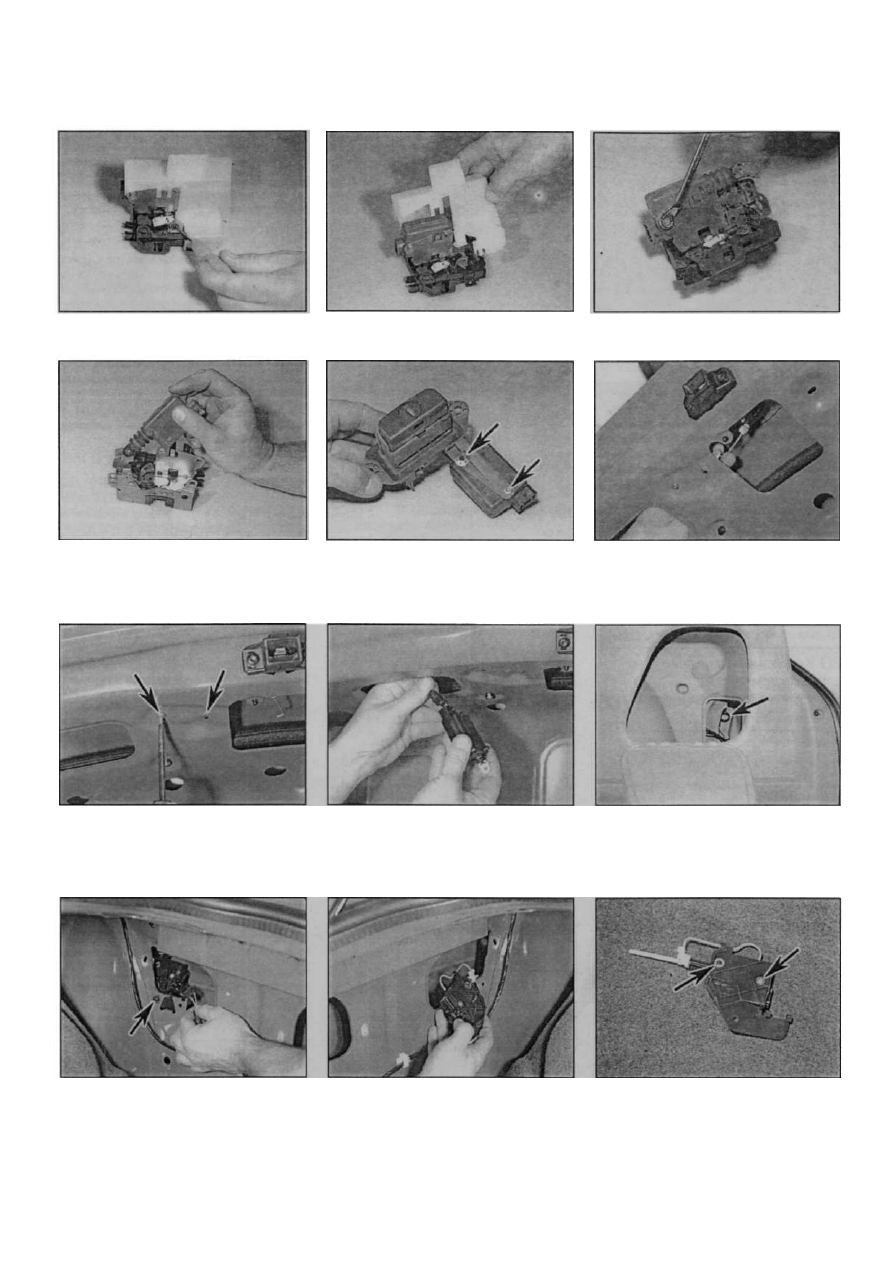

Кузов и его оборудование  1 1 • 1 9

Рис. 19.2,а. Освободите фиксатор..

Рис. 19.2.б. ... открепите пластиковую Рис. 19.З.а. Отверните винт крепления.

крышку и снимите ее с замка двери

Рис. 19.3,б. и снимите мотор с крон- Рис. 19.7 Винт крепления и фиксатор Рис. 19.9 На моделях седан снимите

штейна (указаны стрелками] - модели купе крышку и отсоедините тягу...

Рис. 19.10,а.... затем отверните винт и Рис. 19.10,б. ... и снимите мотор цент- Рис. 19.11 Чтобы освободить лючок за­

снимите фиксатор (указаны стрелками)... рального замка, отсоединив разъем ливной горловины, потяните за кольцо

проводки (указано стрелкой] - Scenic

Рис. 19.12 Отсоедините разъем провод- Рис. 19.13.а.... снимите мотор с крон- Рис. 19.13.б. Если требуется, отверните

ки лючка и отверните винт (указан штейном винт крепления, снимите фиксатор и

стрелкой)... отделите мотор от кронштейна
