1 1 • 2 0 Кузов и его оборудование

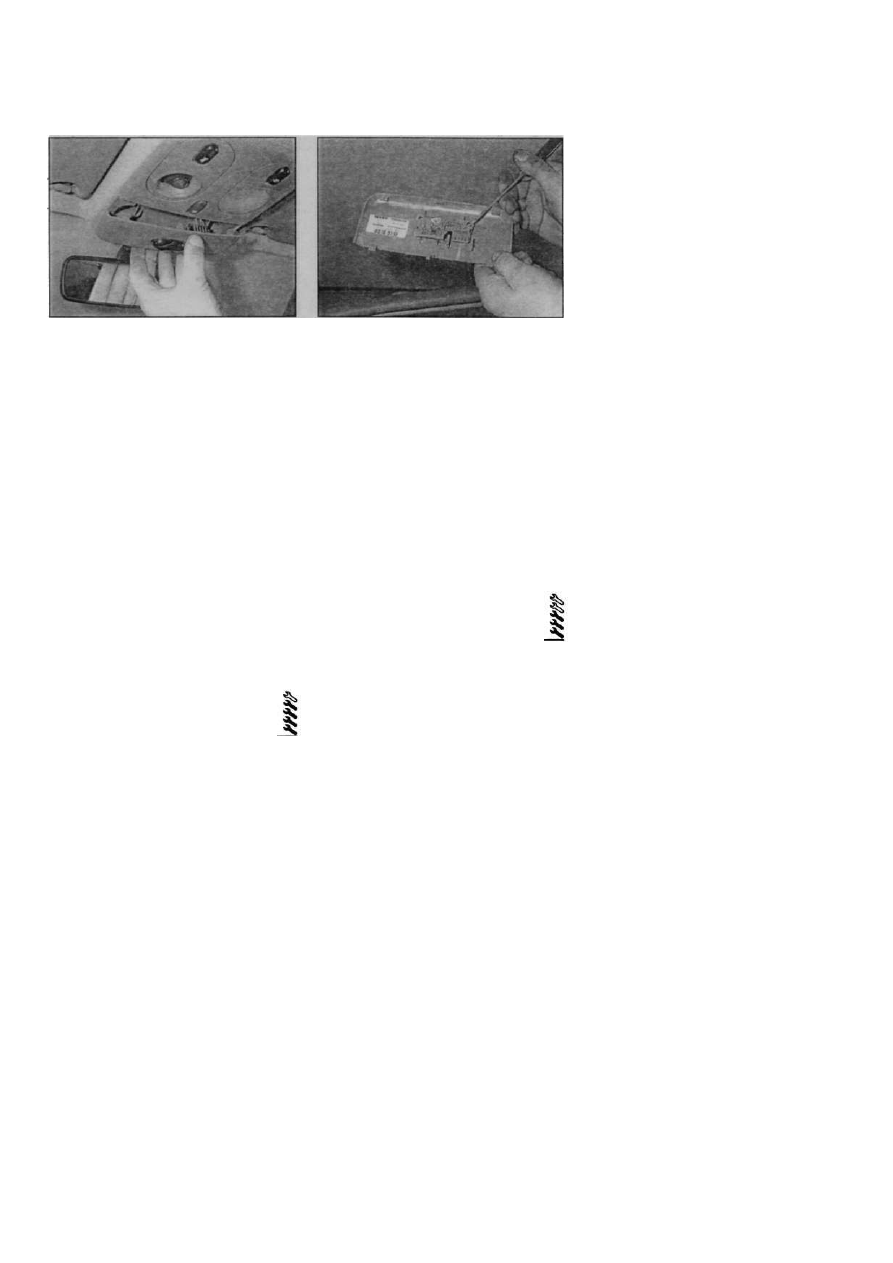

Рис. 19.14 Аккуратно открепите перед- Рис. 19.15 Приемник центрального зам-

нюю панель от консоли потолка и отсо- ка укреплен на панели

едините разъем проводки

Приемник дистанционного

управления центральным замком

14. Аккуратно открепите переднюю панель

консоли крыши, сдвигая ее вперед (рис.

19.14).
15. Отсоедините разъем проводки и акку­

ратно открепите печатную плату, сняв ее с

панели (рис. 19.15).

Установка

1 В. Установка - обратная процедура. При

установке мотора замка лючка бензобака

проверьте правильную установку запорного

штока в направляющей трубке. Перед

установкой панелей обивки проверяйте

работоспособность замков.

2 0 Компоненты

электрических
стеклоподъемников -

снятие и установка

Примечание: Если при опушенном стекле

отключить аккумулятор, стеклоподъемники

потребуют перепрограммирований. Для
этого включите зажигание и полностью

опустите стекло. Не отпускайте кнопку до
щелчка реле, затем, через две секунды,

полностью поднимите стекло (оно будет
подниматься рывками]. При полностью за­
крытом стекле подержите кнопку нажатой
несколько секунд. Тем самым Вы перепро­

граммируете БЭУ замка. Отпустите кнопку и
проверьте работоспособность стекло­
подъемника. Повторите процедуру, если это
необходимо.

Выключатели

стеклоподъемников

1. Обратитесь к параграфу 4 главы 12.

Моторы стеклоподъемников
боковых дверей

2. Моторы отдельно в запасные части не

поставляются, составляя единое целое со

стеклоподъемником. Операция по снятию/

установке стеклоподъемника описана в па­

раграфе 14. Дополнительной информацией

владеет дилер компании Renault.

Мотор открытия бокового стекла

Модели купе

3. Снимите боковую накладку заднего

сиденья, как описано в параграфе 27, п.п.

12...23.

4. Отверните винты крепления мотора и

отсоедините разъем проводки. Снимите

мотор с автомобиля (рис. 20.4).
5. Установка - обратная процедура.

21 Наружные зеркала

и сопутствующие
компоненты -
снятие и установка

Зеркало с ручным управлением

Все модели кроме Scenic

1. Аккуратно открепите верхний край

накладки зеркала с внутренней стороны

двери, освободите накладку от рычажка

управления и снимите ее с двери.

2. Снимите уплотнитель рычажка и уплот-

нительную губку.
3. Снимите заглушки и изоляцию, чтобы

добраться до гаек крепления зеркала,

отверните гайки и снимите зеркало с двери.

Снимите резиновое уплотнение между

зеркалом и дверью. Поврежденное уплот­

нение замените.
4. Установка - обратная процедура.

Модели Scenic

5. Снимите накладку зеркала с внутренней

стороны двери

6. Если зеркало снабжено внутренней

ручкой управления, снимите накладку, как

описано в параграфе 12. Снимите фикса­

торы ручки управления к накладке

7. Отверните три гайки крепления и сни­

мите зеркало с двери. Если установлен, сни­

мите резиновый уплотнитель между дверью

и зеркалом. Поврежденный уплотнитель

замените.
8. Установка - обратная процедура.

Зеркало с электрическим

управлением

Все модели кроме Scenic

9. Начав с верхнего края, открепите

накладку зеркала с внутренней стороны

двери и снимите ее.

10. Снимите изолирующую губку и отсое­

дините разъем проводки мотора (рис.

21.10).

11. Снимите заглушки, чтобы добраться до

гаек, отверните гайки и снимите зеркало с

двери (рис.21.11,а,-в). Снимите резиновый

уплотнитель между зеркалом и дверью;

поврежденный уплотнитель замените.

12. Установка - обратная процедура.

Модели Scenic

13. Начав с верхнего края, открепите

накладку зеркала с внутренней стороны

двери и снимите ее (рис. 21.13).

14. Отсоедините разъем проводки от узла

зеркала (рис. 21.14).

15. Отверните три гайки крепления и сни­

мите зеркало с двери (рис. 21.15). Снимите

резиновый уплотнитель между зеркалом и

дверью: поврежденный уплотнитель заме­

ните.

16. Установка - обратная процедура.

Замена стекла

Примечание: Стекло зеркала закреплено
на защелках. При снятии его легко повре­
дить; эту операцию выполняют только в край­
нем случае, например, когда стекло разбито.

17. Разверните стекло зеркала вниз до упо­

ра. Вставьте широкую отвертку в верхнюю

шель между стеклом зеркала и корпусом

(рис. 21.17). Поддерживая стекло, поддень­

те его отверткой, чтобы открепить его от

корпуса. Прикладываемую силу соразме­

ряйте с необходимостью и достаточностью

- стекло очень хрупкое.

18. Сняв зеркало, если предусмотрен эле­

мент подогрева, отсоедините от него

проводку (рис. 21.18).

19. Чтобы установить стекло, присоеди­

ните, если предусмотрена, проводку к обо­

гревателю. Аккуратно вдавите стекло, чтобы

крепление защелкнулось.

Переключатель электрического

зеркала

20. Процедура описана в параграфе 14

главы 12.

2 2 Лобовое, заднее

и боковые стекла -
общая информация

Побовое и заднее стекла вклеены в про­

емы кузова специальным клеем и защищены

уплотнителем. Для успешной замены этих

стекол требуется специальный инструмент,

материалы и опыт. Эту работу лучшепоручить

специалистам дилерского автосервиса или

другим компетентным профессионалам.

Renault Megane

Кузов и его оборудование 11•21

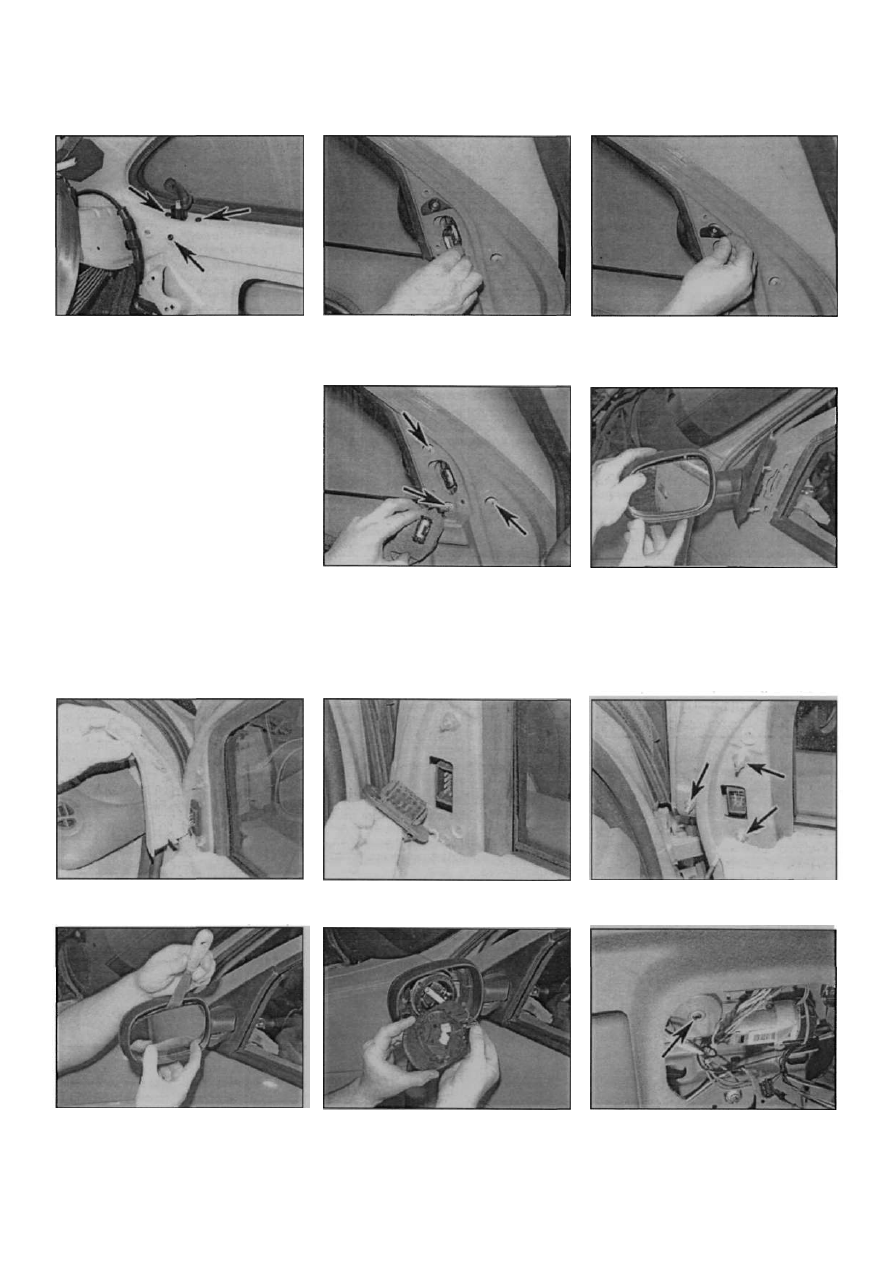

Рис. 20.4 Винты [указаны стрелками]

крепления мотора открытия стекла - мо­

дели купе

23 Люк в крыше -

общая информация

1. Этоттип люка - сложное оборудование,

включающее в себя множество компонен­

тов. Без крайней необходимости настоя­

тельно рекомендуется не вмешиваться в

работу системы. Снятие люкатребуетснятия

потолка - сложная и канительная операция.

Если люк неисправен и требует ремонта,

обратитесь в дилерский автосервис.
2. Если электропривод люка перестал

работать, прежде проверьте соответству­

ющий предохранитель. Если "электричес­

ким* способом открыть или закрыть люк не

удается, это можно сделать "механически",

вручную, вращая шестигранником шпин­

дель мотора (рис. 23.2]. Чтобы добраться

Рис. 21.17 Аккуратно снимите стекло

зеркала

Renault Megane

Рис. 21.10 Отсоедините разъем провод­

ки зеркала

Рис. 21.11.б.... отверните гайки крепле­

ния (указаны стрелками)...

до шпинделя, необходимо снять полностью

консоль потолка с крыши, как это описано

в параграфе 4 главы 12.

Рис. 21.14 ... отсоедините разъем про­

водки...

Рис. 21.18 ... и отсоедините разъемы

проводки

Рис. 21.11 ,а. Снимите заглушки...

Рис. 21.15 ...отверните гайки крепления

(указаны стрелками)

Рис. 23.2 При необходимости открыть

люк можно, вращая шпиндель мотора

шестигранником

Рис. 21.11 ,в ... и снимите зеркало

Рис. 21.13 Открепите накладку...

1 1 • 2 2 Кузов и его оборудование

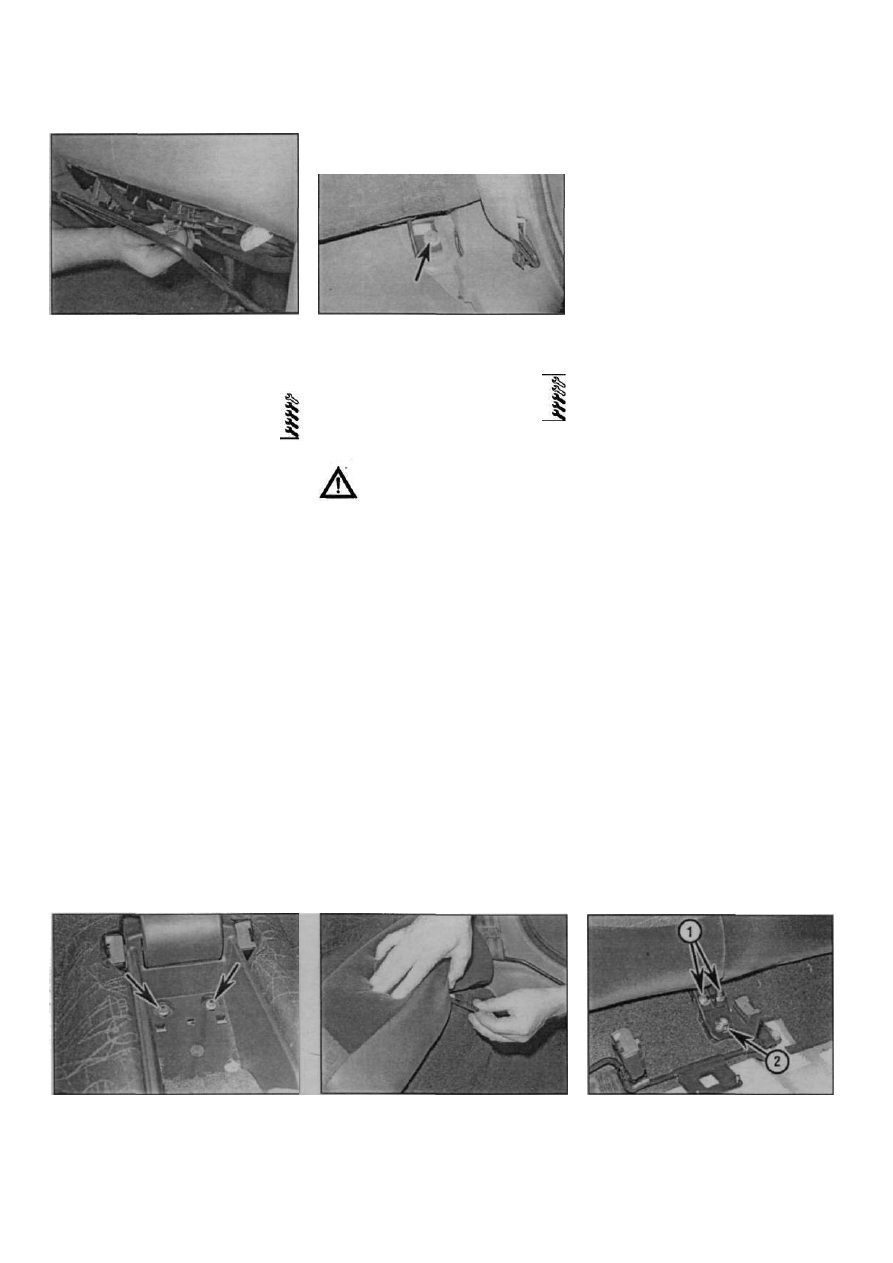

Рис. 25.3 Отсоедините разъемы провод­

ки и снимите переднее сиденье с авто­

мобиля

Локеры и нижние панели кузова

1. Для защиты от дорожной грязи и

влажности в колесных арках и на различных
компонентах двигателя устанавливаются
различные пластиковые детали. Детали
крепится различными фиксаторами, вин­

тами, гайками, заклепками,простота снятия

и установки которых очевидна. Будьте осто­
рожны при снятии пластиковых фиксато­
ров, они достаточно хрупки. Заклепки при ус­
тановке обычно заменяются новыми. Боль­

шинство типов клипсов снимаются, если
выпрессовать (удалить, вынуть и т.п.) цент­
ральную деталь.
2. При установке поврежденные крепле­
ния замените. Проследите за фиксацией
всех креплений.

Боковые молдинги

3. Различные молдинги и бэджи обычно
приклеены. Снять их можно, размягчив клей
строительным феном (тепловым писто­
летом). Можно снять приклеенный бэдж,
"отрезав" его прочной леской. Учитывая
известный риск повреждения лакокрасоч­
ного покрытия, доверьте эту работу дилер­
скому автосервису компании Renault.

Рис. 25.10 На моделях Купе отверните

гайки крепления (указаны стрелками),

расположенные в ящике для мелочей...

Рис. 25.9 Отверните гайку крепления

(указана стрелкой)

25 Сиденья -

снятие и установка

деактивируйте (отключите) систему, как

описано в параграфе 2В.

Все модели кроме Scenic

1. Затяните ручной тормоз, поднимите

переднюю часть автомобиля домкратом и

установите страховочные опоры (см. Подня­

тие автомобиля домкратом и установка
страховочных опор).

2. Под автомобилем снимите резиновые
заглушки (если предусмотрены) и отверните
четыре гайки крепления направляющих
полозьев сидений к полу.
3. Аккуратно подняв, снимите сиденья с
автомобиля, отсоединяя попутно всякие

разъемы проводки (рис. 23.3).

Модели Scenic

4. Снимите круглую накладку сбоку си­
денья, через образовавшееся отверстие
отверните болт крепления ремня безо­
пасности.
5. Сдвиньте сиденье вперед и отверните
два болта крепления направляющих по­
лозьев.

Рис. 25.11 ... и вытяните фиксаторы, что­

бы снять сиденья

6. Сдвиньте сиденье назад и отверните
два передних болта крепления направ­
ляющих полозьев.
7. Откройте крышки под сиденьем и
отсоедините разъемы, проводки сиденья.
Снимите сиденье с автомобиля.

Снятие заднего сиденья

Модели седан и хэтчбек

8. Чтобы снять подушки задних сидений,
поднимите ее вверх и отцепите передние
боковые крепления к полу.
9. Чтобы снять спинку, снимите подушку,
отверните гайки крепления петель спинки
(рис. 25.9). Снимите спинку с автомобиля,
сдернув ее со штифтов.

Модели купе

10. Откройте ящик для мелочей заднего

сиденья, снимите коврик и отверните винты
крепления (рис. 25.10).

11. Пассатижами выньте клипсы с левой и

правой сторон подушки сиденья, поднимите
сиденье вверх и снимите его с автомобиля
(рис. 25.11).

12. Отверните гайки крепления спинки и

снимите ее с автомобиля. Если необходимо
снять все сиденье, отверните три главные
гайки крепления петель; если снимаете
только одно сиденье, отверните гайку
наружной петли и маленькую гайку креп­
ления сиденья к центральной петле (рис.
25.12).

Модели Scenic

13. Поднимите верхний (центральное си­

денье) или боковой (боковое сиденье) рычаг
и отклоните спинку сиденья вниз до фик­
сации.

14. В задней части основания спинки

поднимите запорный рычаг и сдвиньте узел
сиденья вперед (рис. 25.14).

15. Опустите два передних выступа в ука­

занных точках (рис. 25.15) и снимите
сиденье с автомобиля.

Установка

1 В. Установка - обратная процедура. На­

дежно затяните болты/гайки. Устанавливая

Рис. 25.12 Чтобы снять все сиденье,

отверните гайку главной петли (2]. Чтобы

снять только одно боковое сиденье,

отверните маленькую гайку (1)

Renault Megane

24 Наружные элементы

кузова -

снятие и установка

Внимание! На моделях с предна-
тяжителями ремней безопас­
ности перед началом работы

Кузов и его оборудование  1 1 • 2 3

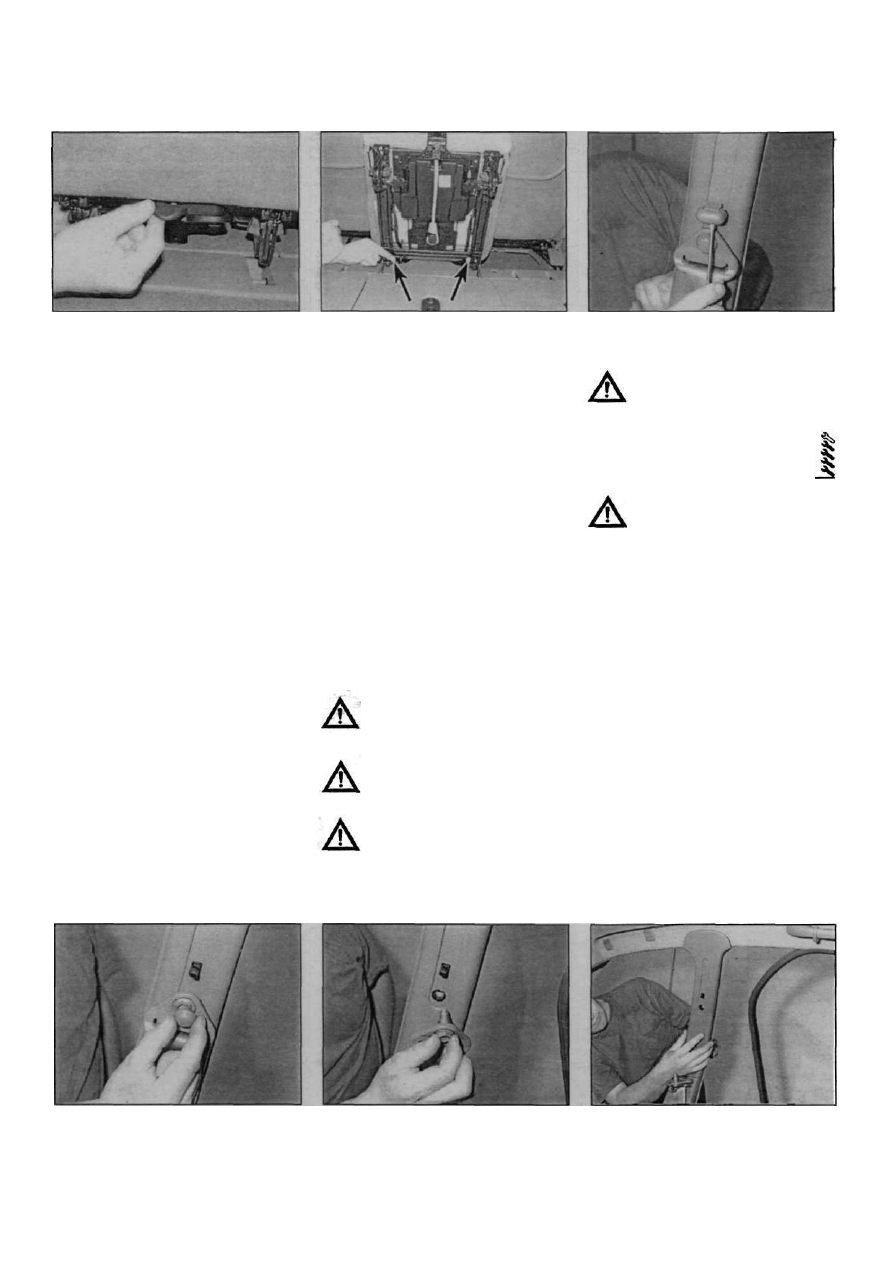

Рис. 25.14 Вытяните рычаг, чтобы осво­

бодить задний край сиденья...

сиденья на модели Scenic, установите две

передних опоры/ оси на свои места, опустите

сиденье дорасстоянияприблизительно 100

мм от пола и отпустите его. Сиденье

автоматически зафиксируется.

26 Механизм натяжения

ремней безопасности -

обшая информация

Большинство рассматриваемых моде­

лей оборудованы системой аварийных

преднатяжителей ремней безопасности

передних сидений. Преднатяжитеяи ремней

безопасности устанавливаются для автома­

тического выбирания слабины при фрон­

тальном ударе. Система разработана с

целью обезопасить здоровье пассажиров

при лобовом ударе при аварии, если ремни

прослаблены.

Натяжители управляются по командам

из единого блока управления системой

подушек безопасности (глава 12). Если

датчик фронтального удара воспринимает

замедление сверх определенного предела,

триггерныйблок посылает сигнал к запалам

в блокахнатяжителей ремней безопасности.

Слабые удары и тыловые удары не вызывают

срабатывание системы.

Как то лько сработает запал, маленький

капсюль мгновенно освобождает газ,

наполняя цилиндр преднатяжителя. Пор­

шень в цилиндре при этом двигается по ци-

Рис. 25.15 и освободите две защелки

Рис. 27.3 Поддев отверткой, снимите

кнопку

Внимание! Не подвергайте пред-

натпжитепи перегреву.

27 Компоненты ремней

безопасности -

снятие и установка

процедуры обратитесь к описанию пара­

графа 26.

Снятие передних ремней

безопасности
Модели седан и хэтчбек

1. Отсоедините провод "массы" от акку­

мулятора (см. Отключение аккумулятора в

главе 5А) и отведите его в сторону.
2. Для улучшения доступа снимите соот­

ветствующее переднее сиденье, как описа­

но в параграфе 25.
3. Поддев отверткой, освободите кнопку

регулятора ремня по высоте (рис. 27.3) и

снимите ее с автомобиля.
4. Снимите накладку, отверните болт

крепления и снимите верхнее крепление

ремня со стойки (рис. 27.4,а, б).
5. Стянитепереднийизаднийуппотнители

дверей с центральной стойки.
6. Снимите накладку центральной стойки,

начиная сверху (рис. 27.6).

Рис. 27.4,а. Снимите накладку..

Рис. 27.4,б ...отверните болт крепления

и снимите верхний кронштейн ремня со

стойки

Рис. 27.6 Стяните уплотнители и откре­

пите верхнюю накладку стойки

Renault Megane

Внимание! На моделях, обору­

дованных преднатяжителями рем­

ней безопасности, перед началом

линдру, вытягивая трос, натягивая, соответ­

ственно, ремень безопасности. Сила взрыва

рассчитана таким образом, чтобы в случае

аварии пассажир или водитель были прижаты

к сиденью ремнем, но не вдавливались в

него. После срабатывания преднатяжителя

ремня безопасности последний блокируется

и подлежит замене.

Чтобы предотвратить риск получения

травмы от несанкционированного срабаты­

вания системы, при выполнении работ на

передних сиденьях автомобиля, отключите

аккумулятор и деактивируйте систему. Для

этого снимите предохранитель в блоке

предохранителей под капотом и обождите,

по меньшей мере, пять минут, чтобы конден-

саторы в блоке управления успели раз­

рядиться.

Перед на чалом выполнения любых работ

обратите внимание на следующие меры

безопасности.

Внимание! Если преднатяжители

сработали при аварии, замене

подлежат оба натнжителя и блок

управления.

Внимание! Не допускайте кон­
такта механизма натяжителя ни
с какими растворителями.

Внимание! Если блок управлений

роняли, он подлежит замене даже

в том случае, если видимых пов-

реждении нет.
