1 1 • 8 Кузов и его оборудование

Рис. 11.5.б.... и нижнюю - вверх

Установка

8. Убедитесь в том, что втулки равномер­

но запрессованы в петли и смажьте их

многоцелевой смазкой.
9. Приложите дверь к проему и вставьте

оси петель (верхнюю - снизу, нижнюю - свер­

ху). Запрессуйте их полностью и установите

фиксаторы.

10. Присоедините разъем проводки к стой­

ке и закрепите его фиксатором.

11. Установите ограничитель на стойку и

надежно затяните болт его крепления.

Подключите аккумулятор.

12 Обивка дверей -

снятие и установка

Примечание: Дизайн панелей обивки
различный, в зависимости от моделей и

уровня комплектации, и может отличаться

от приведенных на иллюстрациях.

Снятие обивки передней двери

1. Отсоедините провод "массы" от акку­

мулятора (см. Отключение аккумулятора
в главе 5А) и отведите его в сторону.

Все модели кроме Scenic

2. Открепите внутреннюю накладку зерка­

ла. На моделях купе открепите маленькую

накладку от верхнего угла панели (рис.

12.2,а,б).
3. Снимите сдверигромкоговоритель.как

описано в главе 12.

4. Отверните нижние винты крепления

кармана для карт. Сместив карман вверх,

снимите его с двери. Примечание: На не­

которых моделях карман составляет с обив­
кой единое целое и отдельно не снимается.

Отсоедините разъемы проводки (если пре­

дусмотрены) по мере получения доступа (рис.

12.4).

5. Снимите заглушку в основании кармана

подлокотника, отверните винт и снимите

накладку кармана (рис. 12.5).
6. Отверните винты крепления внутренней

ручки к двери. Выньте ручку и отсоедините

тягу/трос управления от ручки (рис. 12.В,а,

б).
7. На моделях с механическими стекло­

подъемниками стяните ручку с оси и снимите

дистанционную шайбу (рис. 12.7).
8. Еще раз проверьте, все пи снято,

аккуратно открепите основание обивки от

двери, разверните панель вверх и снимите с

двери (рис. 12.8). Примечание: Панель

приклеена к двери мастикой и закреплена

"клопами"- клипсами. Мастика отделяется

ножом;постарайтесьприэтомнепрорезать

обивку. Снимая панель.отсоединяйте разъе­

мы проводки по мере получения доступа.

Модели Scenic

9. Открепите накладку наружного зеркала

в передней части двери (рис. 12.9).

10. Снимите громкоговоритель, как опи­

сано в главе 2.

11. Отверните винты крепления снизу па­

нели обивки и в отверстии громкогово­

рителя.

12. Снимите заглушку винта в кармане

подлокотника, отверните винт и снимите

накладку кармана (рис. 12.12,а, б). Если

предусмотрены, отсоедините проводку от

выключателей электрозеркал.

13. Отверните винт крепления и снимите

внутреннюю ручку замка, отсоединив ее от

троса управления (рис. 12.13.а, б).

14. На моделях с механическими стекло­

подъемниками снимите ручку с оси вместе

с шайбой.

15. Проверьте, все ли снято и отсоединено

и аккуратно открепите нижнюю часть панели

обивки от двери. Разверните панель вверх и

снимите ее с двери. Примечание: Панель

приклеена к двери мастикой и закреплена

"клопами"-клипсами. Мастика отделяется

ножом; постарайтесь при этом не прорезать
обивку (рис. 12.15). При снятии панели

выньте заглушку из нее, чтобы можно было

протянуть проводку.

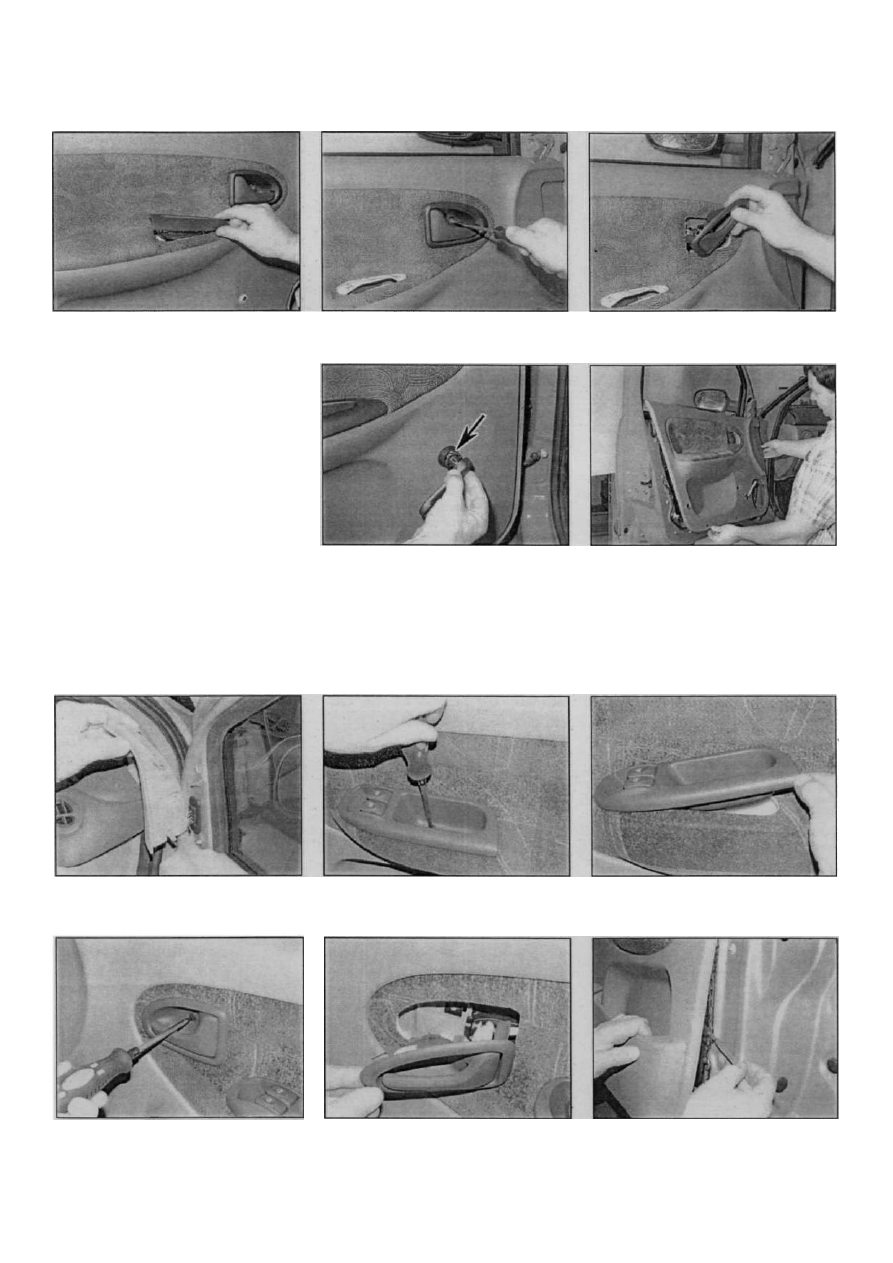

Рис. 12.2,а. Открепите внутреннюю на­

кладку наружного зеркала и снимите ее

с двери

Рис. 12.2,6. На моделях купе открепите Рис. 12.4,а. Отверните винты крепления

также маленькую накладку в задней (указаны стрелками]...

части двери

Рис. 12.4.б. ... открепите карман для карт

и снимите его с двери...

Рис. 12.4,в.... По мере доступа отсоеди­

ните разъемы проводки

Рис. 12.5,а. Отверните винт крепления...

Renault Megane

Кузов и его оборудование  1 1 • 9

Рис. 12.5,б.... и снимите карман подло­

котника с панели обивки

16. Снимая панель, отсоединяйте разъемы

проводки по мере получения доступа.

Снятие обивки задней двери

17. Отсоедините провод "массы" от акку­

мулятора (см. Отключение аккумулятора

в главе 5А) и отведите его в сторону.

18. Отверните винты крепления внизу кар­

мана для карт (если предусмотрен) и, на мо­

делях Scenic, открепите накладку в задней

части стекла.
Снимите панель, как описано в п.п. 5... 8 [на

всех моделях кроме Scenic) или 11... 16 (на

моделях Scenic), игнорируя замечания,

касающиеся проводки.

Установка

Установка - обратная процедура. Если ста­

рая мастика непригодна, нанесите новую.

Перед тем, кА закрепить панель обивки,

Рис. 12.6,а. Отверните винт крепления ... Рис. 12.6,б. ... и отиепите внутреннюю

ручку замка от троса/тяги

Рис. 12.7 На моделях с механическими Рис. 12.8 Начиная снизу, открепите па-

стеклоподъемниками открепите рукоятку нель обивки и снимите ее с двери

и снимите шайбу [указана стрелкой]

проследите за тем, чтобы вся проводка была
правильно уложена, проведена через все
положенные отверстия и закреплена.

Рис. 12.9 Открепите внутреннюю наклад­

ку наружного зеркала с двери

Рис. 12.12,а. Отверните винт крепления... Рис. 12.12,б.... и снимите накладку

Рис. 12.13.а. Отверните винт крепления Рис. 12.13,б.... и отцепите трос управле- Рис. 12.15 Снимая панель, разрежьте

(указан стрелкой]... ния герметик скальпелем

Renault Megane

11• 10 Кузов и его оборудование

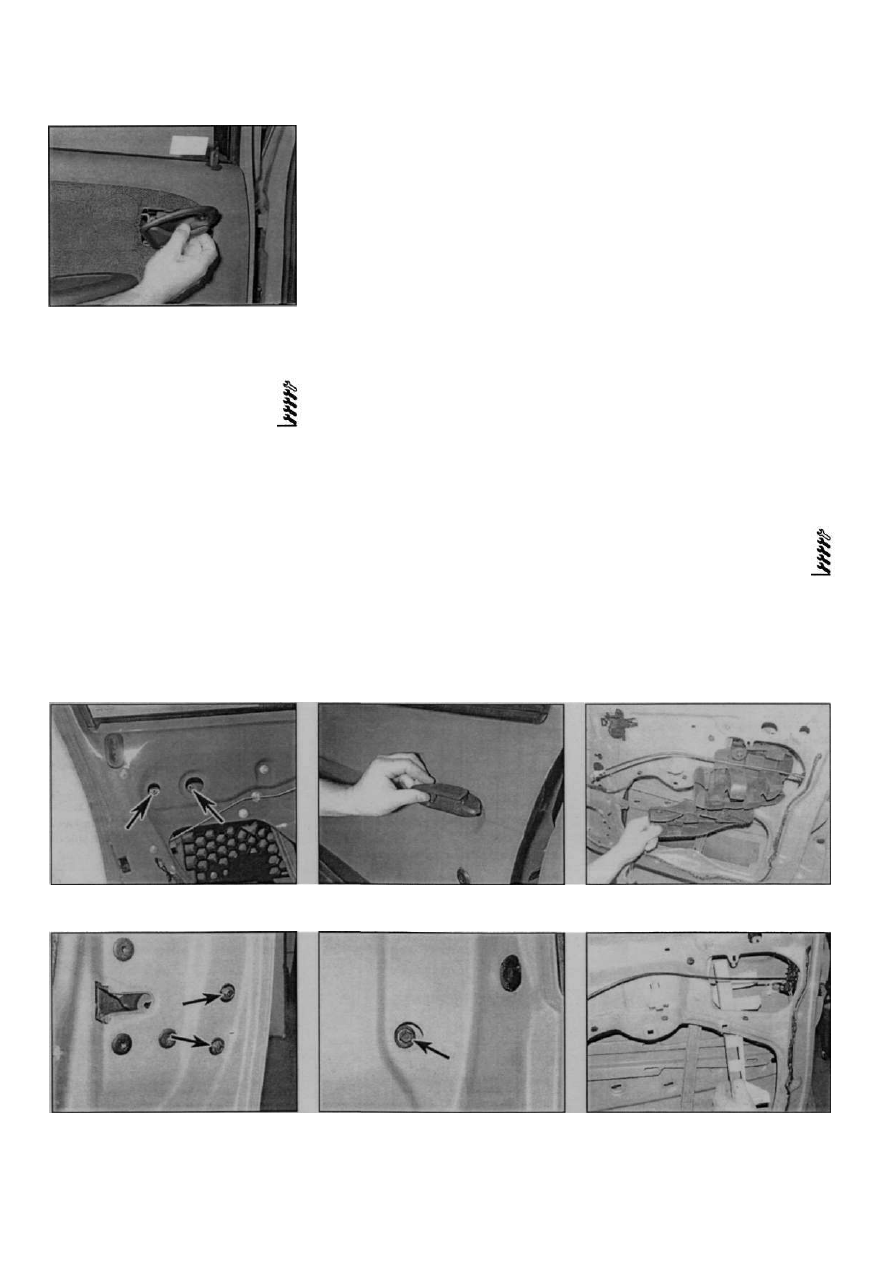

Рис. 13.1 Снятие внутренней ручки замка

13 Дверные ручки

и компоненты замка -

снятие и установка

Снятие
Внутренняя ручка двери

1. Отверните винт крепления дверной

ручки к двери, снимите ручку, отсоедините

тросуправления/штоктяги от задней части
дверной ручки (рис. 13.1). Снимите ручку с
двери.

Наружная ручка передней двери

2. Снимите обивку двери, как описано в

параграфе 12.
3. Снимите чувствительную мембрану

бокового удара с двери. На некоторых

моделях мембрана крепится клипсами, на

других-винтами.

4. Внутри двери отсоедините трос/тягу
правления от ручки, отверните гайки крепле­
ния и снимите ручку с двери (рис. 13.4.а, б).

Цилиндр замка передней двери

5. Снимите обивку двери, как описано в

параграфе 12.

6. Снимите чувствительную мембрану

бокового удара с двери. На некоторых

моделях мембрана крепится клипсами, на

других - винтами.
7. Отверните винты крепления и снимите

противоугонную крышку/кронилгейн с узла

замка (рис. 13.7,а - г).
8. Снимите фиксатор, развернув его на

90°,снимитезамокификсаторсдвери(рис.

13.8.а,б).

Узел переднего замка

9. Снимите цилиндр замка, как описано

выше в настоящем параграфе.

10. Еслипредусмотрен.отсоединитетрос/

тягу управления замка от наружной ручки,

отсоедините тягу внутренней ручки от

направляющей на двери.

11. Отверните винты крепления замка и

снимите узел с двери, отсоединив разъем

проводки от мотора актюатора центрального

замка (если предусмотрен) (рис. 13.11 ,а, б).

Наружная ручка задней двери

12. Снимите панель обивки двери, как

описано в параграфе 12.

13. На моделях Megane снимите резино­

вые заглушки, чтобы добраться до гаек

крепления ручки (рис. 13.13).

14. Изнутри двери отсоедините тягу от

ручки, отверните гайки крепления и снимите
ручку с двери (рис. 13.14).

Узел замка задней двери

15. Снимите наружную ручку, как описано в

п.п.12... 14.

16. Отверните болты крепления и снимите

направляющий желоб опускного стекла, как

описано в параграфе 14.

17. Отсоедините трос управления внутрен­

ней ручки и отсоедините фиксаторы от двери.

18. Отверните винты крепления и снимите

узел замка с двери, вместе с тягами и

тросом, отсоединив разъем проводки

мотора актюатора центрального замка (если

установлен) (рис. 13.18).

Установка

19. Установка-обратнаяпроцедура.Перед

установкой панели обивки подключите

аккумулятор и проверьте работоспособность

ручек и замков. Установите панель обивки,

как описано в параграфе 12.

14 Стекла дверей

и стеклоподъемники -

снятие и установка

Опускное стекло передней двери
Все модели кроме Scenic

1. Опустите стекло примерно на  3 / 4 вниз

и отсоедините провод "массы" от аккумуля-

Рис. 13.4,а. Отверните гайки крепления Рис. 13.4.б.... и снимите наружную ручку Рис. 13.7,а. Снимите противоугонную

(указаны стрелками]... с двери крышку с узла замка

Рис. 13.7,б. Отверните два винта [ука- Рис. 13.7.в.... и нижний болт крепления.,

заны стрелками)...

Рис. 13.7.г.... и снимите противоугонный

кронштейн с двери

Renault Megane

Кузов и его оборудование 11• 11

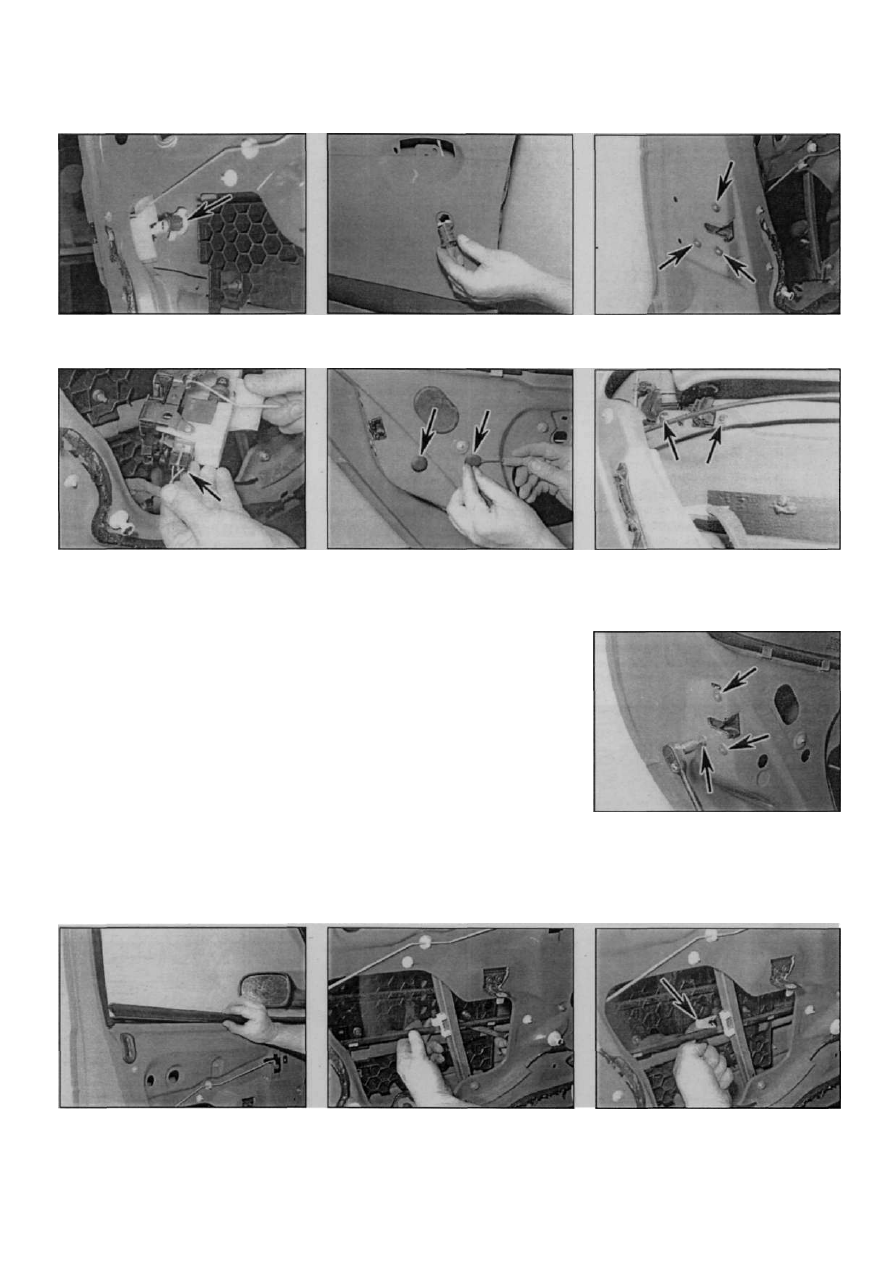

Рис. 13.8.а. Поверните фиксатор [указан Рис. 13.8,б.

стрелкой] на 90° двери

... и снимите цилиндр замка с  Рис. 13.11 .а. Отверните винты крепления

(указан стрелкой]...

Рис. 13.11,б. ... и снимите замок, если

необходимо, освободите фиксатор и от­

соедините разъем проводки [указан

стрелкой] от мотора центрального замка

тора (см. Отключение аккумулятора в главе

5А) и отведите его в сторону.
2. Снимите обивку двери, как описано в

параграфе 12.

3. Снимите чувствительную мембрану

бокового удара с двери. На некоторых

моделях мембрана крепится клипсами, на

других - винтами.
4. На моделях хэтчбек и седан аккуратно

открепите внутреннюю уплотнительную

планку опускного стекла и снимите ее с

двери, запомнив способ ее установки (рис.

14.4). На моделях купе открепите нижнюю и

заднюю части уплотнительной планки;

снимать ее полностью необходимости нет.
5. Снимите фиксатор направляющего

желоба опускного стекла, стянув его со

стеклоподъемника; идеально подходит для

Рис. 13.13 Снимите заглушки (указаны

стрелками] для получения доступа к гай­

кам крепления наружной ручки зад­

ней двери

снятияфиксатора накидной ключ 13мм (рис.

14.5,а.б).

6. Снимите стекло со стеклоподъемника
и слегка его опустите. Освободите задний
направляющий желоб от уплотнителя, на­
клоните стекло и выньте его из двери (рис.

14.6.а-в).

7. Установка - обратная процедура. Пе­
ред установкой панели двери проверьте
работоспособность стеклоподъемника.

Модели Scenic

8. Опустите стекло примерно на  3 / 4 вниз

и отсоедините провод "массы" от аккуму­

лятора (см. Отключение аккумулятора в гла­

ве 5А] и отведите его в сторону. Снимите

обивку двери, как описано в параграфе 12.

Рис. 13.14 Отверните гайки крепления

(указаны стрелками) - Scenic

Рис. 13.18 Отверните винты крепления

(указаны стрелками) и выньте узел замка

из задней двери

Рис. 14.4 На моделях хэтчбек и седан

открепите внутренний уплотнитель стек­

ла и снимите его с двери

Рис. 14.5,а. Ключом 13 мм аккуратно

освободите язычки фиксатора...

Рис. 14.5,б.... и стяните фиксатор (указан

стрелкой] со стеклоподъемника

Renault Megane
