2.13

МоАЗ-40484. ОБОРУДОВАНИЕ ПОГРУЗОЧНОЕ

Погрузочное оборудование предназначено для разработки, перемещения на небольшие расстояния и погрузка сыпучих материалов. В состав погрузочного оборудования входят следующие узлы: ковш 1 (рисунок 2.13.1), стрела 6, рычаги 3 и 4, тяги 2 и гидропривод, обеспечивающий работу погрузочного оборудования.

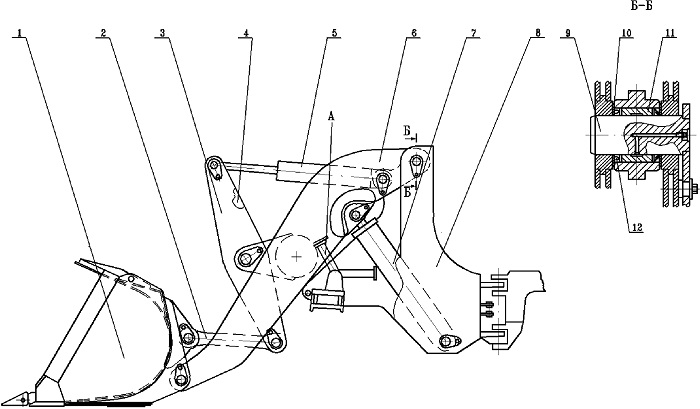

Рисунок 2.13.1 - Погрузочное оборудование

1 - ковш; 2 - тяга; 3, 4 - рычаги; 5 - гидроцилиндр поворота ковша; 6 - стрела; 7 - гидроцилиндр подъема стрелы; 8 - рама тягача; 9 - палец; 10 - шайба; 11 - втулка; 12 - манжета А - фиксатор в транспортном положении



Ковш 1 представляет собой сварную металлоконструкцию. На нижней кромке ковша установлены съемные зубья.
Стрела 6 представляет собой сварную металлоконструкцию, состоящую из двух боковин, соединенных между собой балкой.
В боковинах стрелы вварены втулки для установки пальцев, посредством которых стрела соединяется с рамой тягача 8, ковшом 1 и штоками гидроцилиндров 7 подъема стрелы.

Рычаги 3 и 4, тяги 2 и гидроцилиндры 5 поворота ковша образуют шарнирнорычажную систему, обеспечивающую требуемый угол наклона ковша в процессе подъема или опускания стрелы. Эта же система служит промежуточным звеном для поворота (запрокидывания и опрокидывания) ковша с помощью гидроцилиндров 5.

Погрузочное оборудование соединено с подмоторной полурамой посредством вертикального шарнира (рисунок 2.13.1 сечение Б-Б).

Смазка шарнирных соединений погрузочного оборудования осуществляется через масленки, установленные в соединительных пальцах.

Работа погрузочным оборудованием описана в разделе 3.3 части 3 данного Руководства.
