2.11

МоАЗ-40484. ЭЛЕКТРООБОРУДОВАНИЕ И ПРИБОРЫ

Система электрооборудования погрузчика выполнена по однопроводной схеме (рисунок 2.11.1) с присоединением отрицательных клемм источников тока на "массу" и состоит из следующих групп:

1) источники электрической энергии;

2) потребители электрической энергии;

3) коммутационная аппаратура, провода.

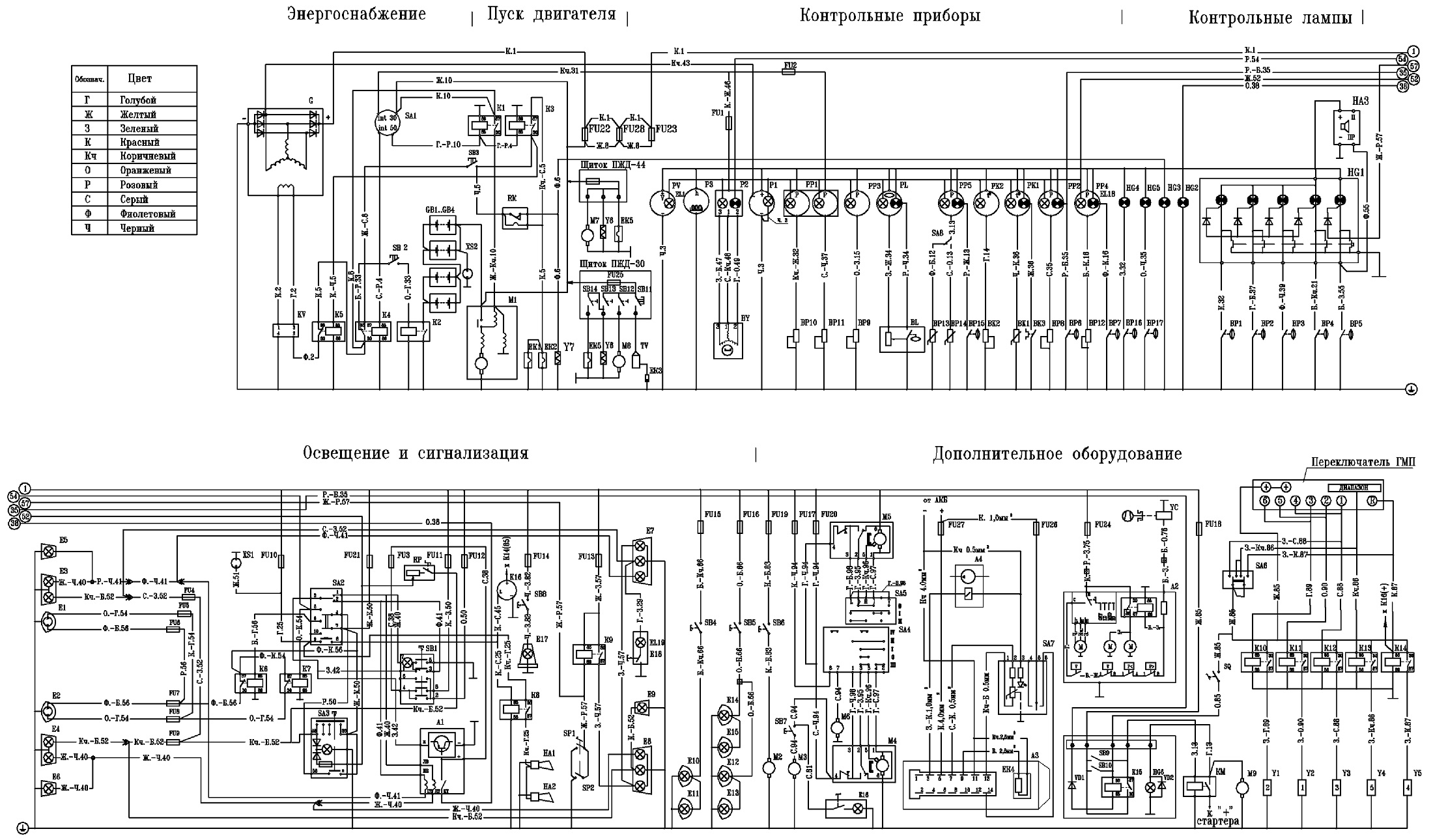

Рисунок 2.11.1 - Схема электрическая принципиальная

Подрисуночная надпись к рисунку 2.11.1 А1 - прерыватель указателей поворота;

А2 - кондиционер;

А3 - отопитель воздушный;

А4 - насос дозировочный;

ВК1 - датчик температуры охлаждающей жидкости двигателя;

ВК2 - датчик температуры;

ВК3 - датчик аварийной температуры охлаждающей жидкости двигателя;

ВL - датчик уровня топлива;

ВР1 - датчик давления в I тормозном контуре;

ВР2 - датчик давления во II тормозном контуре;

ВР3 - датчик давления масла в двигателе;

ВР4 - датчик давления масла в гидротрансформаторе;

ВР5 - датчик аварийного давления воздуха в контуре стояночного тормоза;

ВР6 - датчик аварийного давления воздуха в I тормозном контуре;

ВР7 - датчик аварийного давления воздуха во II тормозном контуре;

ВР8 - датчик аварийного давления воздуха в III тормозном контуре;

ВР9 - датчик аварийного давления воздуха в контуре потребителей;

ВР10 - датчик аварийного давления масла в двигателе;

ВР11 - датчик аварийного давления масла в ГМП;

ВР12 - датчик главного давления ГМП;

ВР13 - датчик засоренности воздушного фильтра двигателя;

ВР14 - датчик засоренности масляного фильтра двигателя;

ВР15 - датчик давления гидросистемы;

ВР16 - датчик давления системы рулевого управления;

ВУ - датчик спидометра;

Е1, Е2 - фара головного света;

Е3, Е4 - фонарь передний;

Е7, Е8 - фонарь задний;

Е9-Е12 - фара поворотная;

Е13 - фонарь освещения номерного знака;

Е15 - плафон освещения кабины;

Е16 - лампа подкапотная;

Е17-Е18 - фара задняя;

Е19 - фонарь сигнальный;

ЕК1, ЕК2 - свеча ЭФУ;

ЕК3 - Свеча искровая СН-423;

EL1-EL8 - лампа подсветки приборов;

EL19 - лампа;

FU1-FU14, FU17-FU19 - предохранитель 7,5А;

FU20, FU21 - предохранитель 10 А;

FU15, FU16 - предохранитель 15 А;

FU22-FU24, FU-28 - предохранитель 25А;

G- генератор;

GB1-GB4 - батарея аккумуляторная;

НА1 - электрический сигнал низкого тона;

НА2 - электрический сигнал высокого тона;

НА3 - сигнализатор шумовой;

HG1 - блок контрольных ламп;

HG2 - лампа контрольная засоренности масляного фильтра двигателя; HG3 - лампа контрольная поворотов;

HG4 - лампа контрольная включения ЭФУ;

HG5 - лампа контрольная засоренности воздушного фильтра;

HG6 - лампа аварийного давления в системе РУ;

К1 - реле блокировки включения стартера;

К2 - выключатель «массы» дистанционный;

КЗ - реле блокировки резистора ЭФУ;

К4 - реле блокировки выключателя «массы»;

К5 - реле блокировки выключателя «СТОП»;

К6 - реле блокировки выключения электрических звуковых сигналов;

К7 - реле блокировки генератора;

К9-К13 - реле блокировки переключателя ГМП;

К14 - реле включения аварийной системы РУ;

К15, К16 - реле блокировки выключателя ближнего, дальнего света фар; К17 - прерыватель сигнализации заднего хода;

КМ - контактор аварийной системы РУ;

М1 - стартер;

М2, М4 - электродвигатель отопителя;

М5...М6 - моторедуктор стеклоочистителя;

М7 - электродвигатель стеклоомывателя;

М8 - электродвигатель подогревателя;

М9 - электродвигатель аварийной системы РУ;

М10 - электродвигатель вентилятора;

Р1 - тахометр электронный;

Р2 - спидометр электрический;

Р3 - счетчик моточасов;

РК1 - приемник указателя температуры охлаждающей жидкости двигателя; РК2 - приемник указателя температуры масла ГМП;

PL - приемник указателя уровня топлива;

РР1 - приемник указателя давления воздуха;

РР2 - приемник указателя давления масла в двигателе;

РР3 - приемник указателя давления масла в гидротрансформаторе;

РР4 - приемник указателя главного давления в ГМП;

РР5 - приемник указателя давления гидросистемы;

RK - сопротивление добавочное;

RP - выключатель света с реостатом;

SA1 - выключатель стартера и приборов;

SA2 - переключатель стеклоочистителя и стеклоомывателя;

SA3 - переключатель стеклоочистителя заднего стекла;

SA4 - переключатель указателя поворотов и света;

SA5 - переключатель режимов освещения;

SA6 - переключатель (гидросистема - РУ);

SA7 - переключатель отопителя;

SB1 - выключатель аварийной сигнализации;

SB3 - выключатель кнопочный «массы»;

SB4 - выключатель (маяк сигнальный);

SB5 - выключатель кнопочный аварийной системы РУ;

SB6 - выключатель передач;

SB7 - выключатель (аварийная система РУ);

SB9, SB10 - выключатель фары поворотной;

SB11 - выключатель отопителя;

SB13 - выключатель вентилятора;

SB16 - выключатель контрольной лампы аварийной системы РУ. SB17- переключатель реверса;

SP1, SP2 - выключатель пневматический сигнала торможения; VD1, VD2 - диод;

XS1 - розетка;

XS2 - розетка внешнего запуска;

Y1-Y5, Y8 - электромагнит управления ГМП;

Y6 - электроклапан останова двигателя;

Y7 - электроклапан ЭФУ;

YC - кондиционер;

YC1 - муфта кондиционера.
