2.11.1

МоАЗ-40484. Источники электрической энергии

Источниками электрической энергии являются:

1) аккумуляторные батареи;

2) генератор переменного тока со встроенным выпрямителем и интегральным регулятором напряжения.

2.11.1.1 МоАЗ-40484. Аккумуляторные батареи

Установлены четыре стартерные кислотные аккумуляторные батареи. Схема соединения аккумуляторных батарей смешанная, обеспечивающая напряжение в системе 24 вольта.

Сведения о приведении аккумуляторных батарей в рабочее состояние, хранение и уход за ними в эксплуатации приведены в Инструкции по эксплуатации "Батареи аккумуляторные свинцовые стартерные".

2.11.1.2 МоАЗ-40484. Генератор переменного тока

На двигателе установлен генератор переменного тока, который представляет собой трехфазную синхронную электрическую машину со встроенным выпрямительным блоком и интегральным регулятором напряжения. Генератор является основным источником тока и служит для питания потребителей во время работы двигателя и заряда аккумуляторной батареи.

Сведения о конструкции, техническом обслуживании и эксплуатации генератора приведены в Руководстве по эксплуатации и техническому обслуживанию двигателей ЯМЗ-238Б.

2.11.2 МоАЗ-40484. Потребители электрической энергии

Основными потребителями электрической энергии являются:

- стартер;

- электродвигатель отопителя кабины;

- электродвигатели стеклоочистителя и стеклоомывателя;

- контрольно-измерительные приборы;

- система освещения и сигнализации;

2.11.2.1 МоАЗ-40484. Стартер

Сведения о конструкции, техническом обслуживании и эксплуатации стартера приведены в Руководстве по эксплуатации и техническому обслуживанию двигателей ЯМЗ-238Б.

2.11.2.2 МоАЗ-40484. Электродвигатель отопителя

В кабине водителя погрузчика на передней стенке установлен вентилятор, в котором привод осуществляется электродвигателем постоянного тока, последовательного возбуждения, продолжительного режима работы, закрытого исполнения.

Техническая характеристика
Номинальное напряжение, В .......24

Номинальная мощность, Вт ..........40

Номинальная частота вращения, об/мин ........3000

Направление вращения левое

Масса, кг........ 1,65

Рабочее положение горизонтальное
Электродвигатель включается отдельным выключателем перекидного типа с символом, установленным на левом щитке приборов.

2.11.2.3. МоАЗ-40484. Электродвигатели стеклоочистителя и стеклоомывателя

Для обеспечения работы стеклоочистителя применен электродвигатель постоянного тока, с возбуждением от постоянных анизотропных магнитов.

Техническая характеристика
Номинальное напряжение, В .............24

Номинальная мощность, Вт ........7,2

Номинальная сила тока, А, не более ..........0,3

Масса, кг........ 2,5

Количество скоростей ...............две

Для обеспечения работы стеклоомывателя применен электродвигатель постоянного тока, последовательного возбуждения, односкоростной.

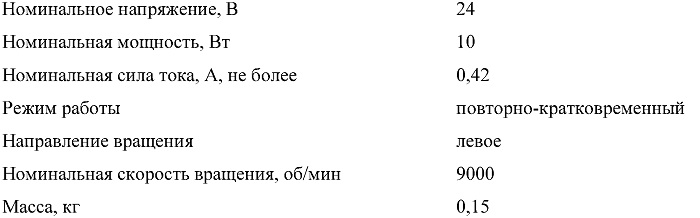

Техническая характеристика

Включение и переключение скоростей стеклоочистителя осуществляется рычагом переключателя стеклоочистителя со стеклоомывателем, установленным на рулевой колонке: положение 0 - все выключено; положение 1 - включена малая скорость; положение II - включена большая скорость.

Включение стеклоомывателя осуществляется поднятием рычага переключателя.
