Узлы крепления цепной подвески трамваев и троллейбусов

Выбор узла закрепления несущего троса цепной подвески зависит от материала троса и типа поперечной конструкции.

Рис, 24. Узлы крепления цепной подвески к кронштейну:
а — с струновыми зажимами УКК-1; б — с седлом УКК-2; 1— траверса; 2— хомут; 3— ось; 4— серьга С-2; 5— изолятор ИКП; 6— зажим ЗСП-1; 7— планка соединительная; 8— седло

Для закрепления стального троса или стальной проволоки на трубе кронштейна можно применить узел УКК-1 (рис. 24; а). Размер хомута выбирают по диаметру трубы кронштейна Ф.

Для троса или провода из более мягких материалов (медных, бронзовых, биметаллических) применяют узел крепления УКК-2, закрепляют с помощью седла, плечи которого смягчают угол изгиба троса в точке подвеса (рис. 24, б).

Узлы крепления цепной подвески к гибким поперечинам УКП-1 (рис. .25, а) и УКП-2 (рис. 25, б) представляют различные конструкции узлов одного назначения.

Вторая конструкция представляет упрощенный вариант с изготовлением седла штамповкой. В нижней части седла имеется отверстие

для закрепления струны или подвески второго седла. В последнем случае перед использованием необходимо проверить соответствие общей нагрузки допустимому значению ее для изоляторов и других деталей.

Планка габаритная (рис. 26) предназначена для фиксирования установленного расстояния между проводами троллейбуса. Планку применяют как временную меру против схлестывания проводов в пролете, когда сильно ослаблено натяжение хотя бы одного из них или обоих либо оборвана поперечина и подвеска осталась на двойном пролете и т. д. После устранения причин, вызвавших установку планки, ее следует снять, так как, обладая сосредоточенной массой и неустойчивым положением, планка ухудшает токосъем и сама может быть причиной нового повреждения сети.

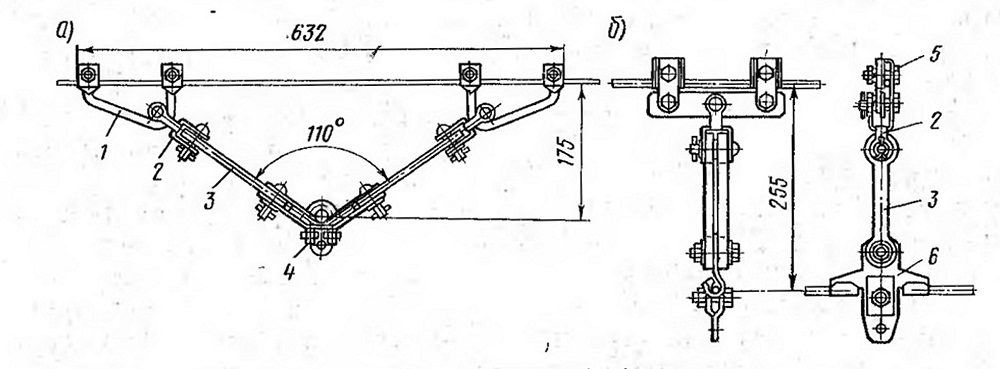

Рис. 25. Узлы крепления цепной подвески к гибкой поперечине:
а— узел типа УКП-1; б — узел типа УК.П-2; 1— бугель кривой; 2— серьга С-2; 3— изолятор ИКП; 4— седло СД 11; 5— зажим ЗПС-2; 6— седло для несущего троса

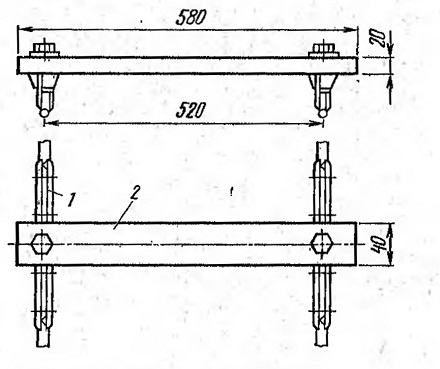

Рис. 26. Планка габаритная: 1— зажим ЗПВ; 2— планка

На стенах зданий подвеску крепят с помощью стенного крюка типа КС. Стенной крюк (рис. 27, а) расклинивают в отверстии четырьмя закрепами (рис. 27, б), располагаемыми по сторонам пирамиды хвостовой части крюка. Для крюка наименьшей длины КС-25 размеры а и в равны 230 и 165 мм, для стен с большим облицовочным слоем они увеличиваются н.а толщину облицовки.

Допускаемая нагрузка на крюк 7 кН. На большие нагрузки, но не превышающие 14 кН, применяют два крюка, связанные коромыслом (рис. 27, в). Для стен с облицовочным слоем толще 200 мм применяют специальные способы закрепления.

Защитой от передачи на стены шума служит шумоглушитель (рис. 28, а). Шумоглушитель состоит из двух, соединенных между собой планками резиновых валиков, на которых гасятся звуковые колебания. На валики надеты хомуты, одним из которых шумоглушитель соединяется с тросом, а вторым через переходную планку — с крюком. В другой конструкции резиновые валики заключены в двух свинченных стаканах (рис. 28, б). Здесь более полно используется объем резиновых валиков.

Натяжение контактных проводов и тросовой системы регулируют с помощью натяжных закрытых муфт. Муфты изготавливают двух типов (рис. 28, в) — МНЗ-100 и MH3-3000 — соответственно с ходом резьбы 100 и 300 мм. С одной стороны муфта имеет винт и гайку правой резьбы, а с другой.— левой, что позволяет увеличивать или уменьшать ее длину, поворачивая корпус в ту или другую сторону. Закрытый корпус имеет в средней части шестигранную форму для работы гаечным ключом. Испытательная нагрузка на муфту, приложенная вдоль ее оси, 50 кН и допускаемая 12 кН.

Часть фиксирующей поперечины, находящейся внутри кривого участка пути, может оказаться слабо натянутой и иметь большой провес, мешающий проходу пантографа. Постоянное натяжение этого участка можно получить, включив пружинный компенсатор у точки крепления поперечины. Пружинный компенсатор (рис. 29, а) представляет собой заключенную в стальной корпус пружину, работающую на сжатие. Длина пружины 215 мм, а в сжатом положении 138 мм, ход пружины 77 мм. Расчетное усилие, развиваемое полностью сжатой пружиной, 1650 Н. Наибольшее расчетное рабочее усилие 1300 Н. Пружинные компенсаторы включают и в анкерные тросы при анкеровке кронштейнов для смягчения удара, возникающего при обрыве закрепленных на кронштейне тросов и проводов.

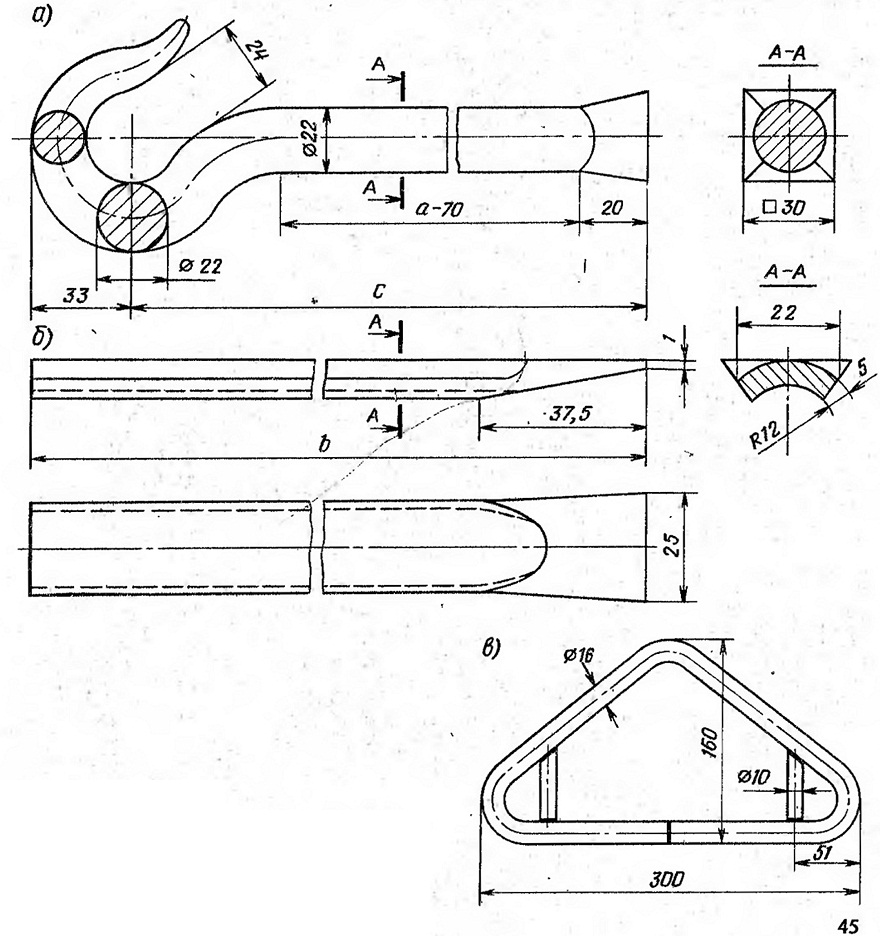

Рис. 27. Арматура для закрепления на стене здания:
а — стенной крюк КС; б — закреп; в — коромысло; с — длина хвостовой части крюка; b — длина закрепа

В сложных сетевых узлах иногда встречается необходимость

объединить в одной точке четыре и более элемента тросовой системы. Деталь, которой связывают все элементы, носит название воздушное кольцо (рис. 29, б); оно имеет восемь отверстий для подсоединения тросов и одно в середине для подвески воздушного кольца на струне к несущему тросу. Воздушное кольцо часто используют в случаях, когда нельзя установить опору в середине площади. В том месте, где должна быть опора, все тросы ввязывают в кольцо, образуя так называемый «паук», который фиксируют в плане двумя тросами, направленными под углом против равнодействующей силы от всех тросовых элементов. Для подвески «паука» на нужной высоте монтируют специальную несущую поперечину, к которой на струне закрепляют «паук».

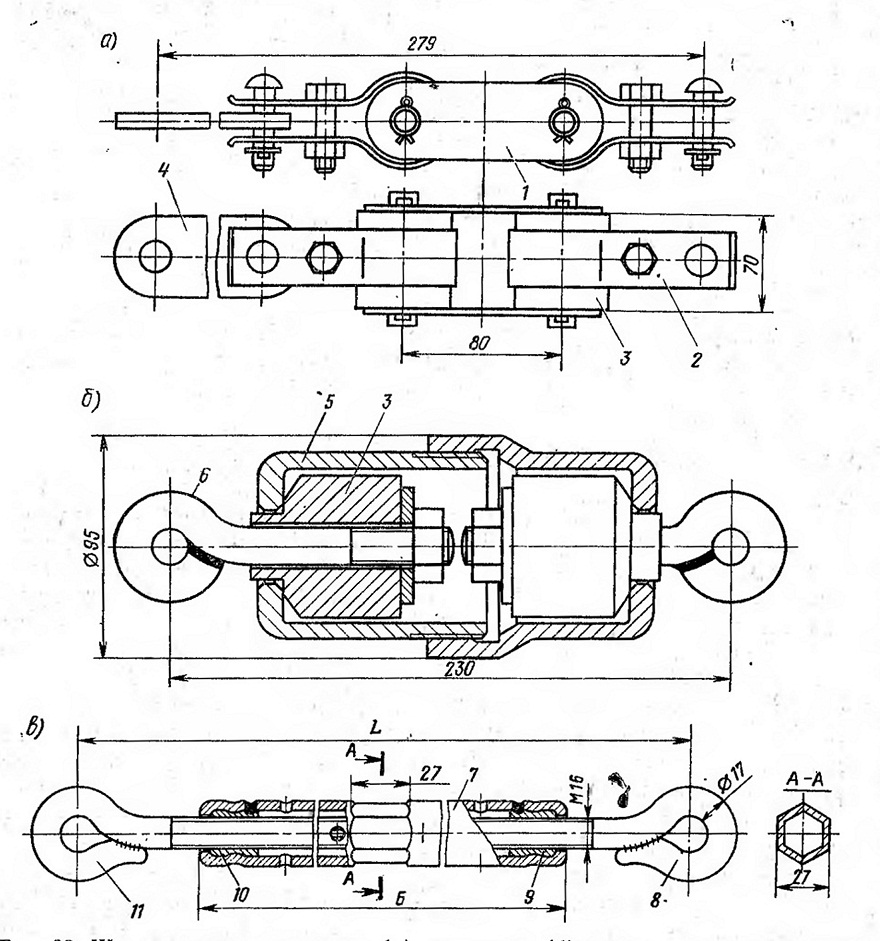

Рис. 28. Шумоглушители открытого (а), закрытого (б) типов; натяжная закрытая муфта (в):
1— соединительная планка; 2— хомут; 3— резиновый валик; 4— переходная планка; 5— стакан; 6—стержень; 7—корпус; 8, 11 — штанги соответственно с левой и правой резьбой; 9, 10 — втулки соответственно с левой и правой резьбой; Б — длина трубы муфты

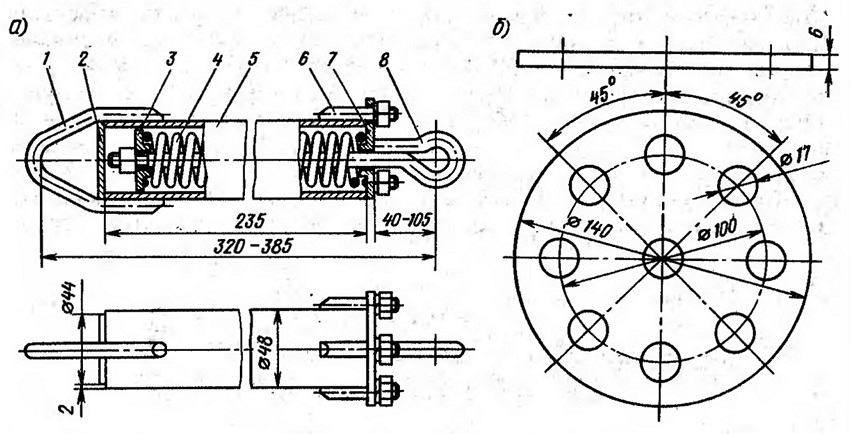

Рис. 29. Пружинный компенсатор (а) и воздушное кольцо (б):
1— ушко; 2— заглушка; 3— шайба; 4— пружина; 5— корпус; 6— шпилька; 7— фланец; 8— тяга
