Арматура и узлы контактной подвески трамваев и троллейбусов - часть 6

Трамвайные подвесы изготавливаются двух видов: с изолированными болтами, имеющими овальную головку, и с изолированными болтами с цилиндрической головкой.

Корпус подвеса первого вида состоит из двух половин, между которыми зажимают изолированные один или два болта типа БО. Половинки корпуса, штампованные из листовой стали Ст2, соединяются между собой заклепками. Подвес удерживается на поперечине за счет трения, создающегося от изгиба проволоки на подвесе и затяжки болтов корпуса. Общий вид изолированного подвеса для одного провода на прямом участке пути ППО показан на рис. 17, а. Для криволинейных участков пути и на стрелочных слияниях проводов при креплении на сквозном тросе применяется подвес ПКО, отличающийся лишь увеличением размера между крепящими болтами с 250 до 370 мм. Для укрепления двух проводов служит подвес ПКД с двумя изолированными болтами.

На болте БО имеется выемка, куда закладывается основной провод и удерживается угольником, а снизу на подвесном зажиме монтируется дополнительный отрезок провода для прохода токоприемника. В последние годы дополнительные провода применяются лишь в отдельных специальных случаях. Современная типовая подвеска на криволинейных участках трамвая выполняется с применением фиксаторов.

Для крепления на оттяжке применяются одноплечие подвесы (рис. 17, б). Для крепления на потолке искусственного сооружения, в проемах ворот или подшивки под мостами применяются подвесы изолированные для жесткой подвески типа ПЖ (рис. 17, в). Подвес крепится болтами или глухарями. Эти же подвесы применяются в аналогичных условиях и на сети троллейбуса.

Корпус подвеса для болтов с цилиндрической головкой, литой из ковкого чугуна марки КЧ35-10. Изолированный болт закладывается сверху в гнездо и закрывается завинчивающейся крышкой. При необходимости болт может быть заменен без снятия подвеса.

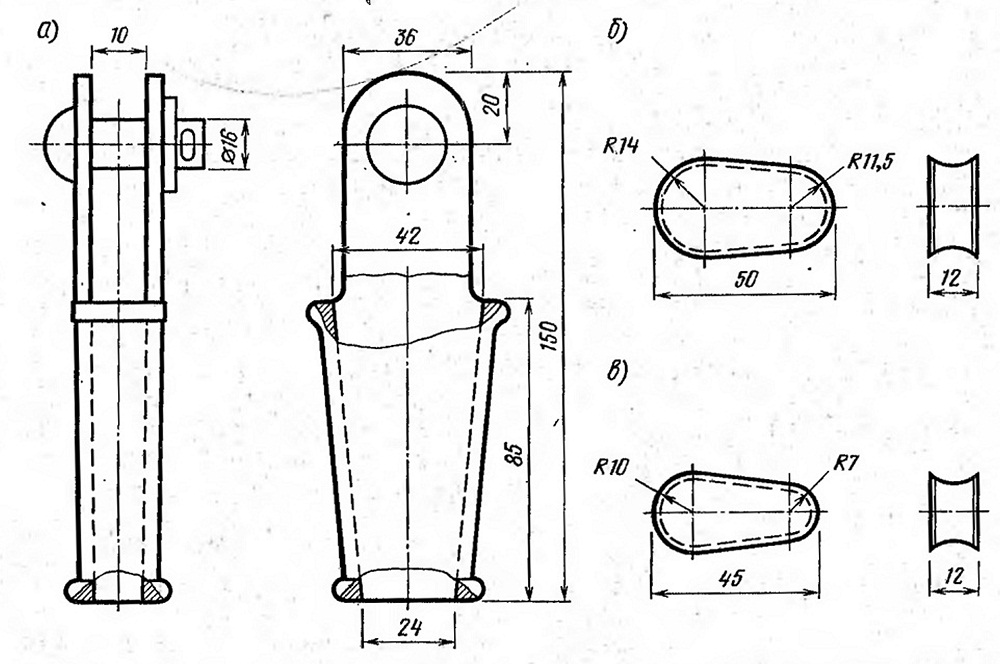

Рис. 16. Зажим анкерный для троса ЗАТ (а), клинья для каната (б) и для провода (в)

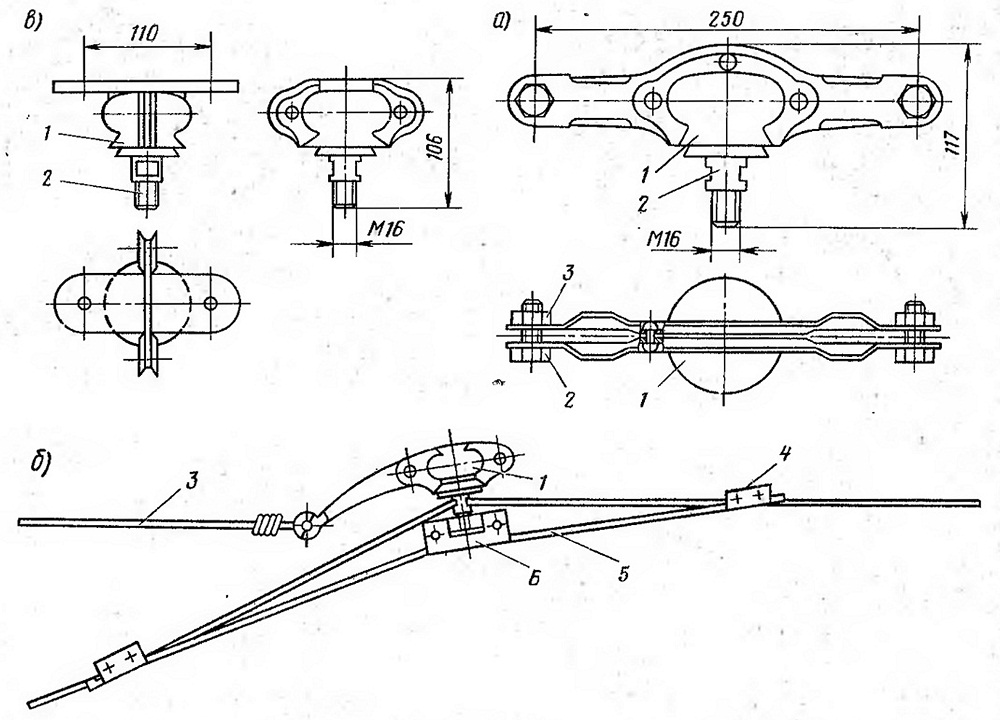

Рис. 17. Трамвайные подвесы с изолированными болтами с овальной головкой: а — для прямых участков пути на один провод ППО; б — одноплечий подвес с дополнительным проводом; в — для жесткой подвески ПЖ; 1—коpnyc; 2— изолированный болт; 3— оттяжной трос; 4— зажим соединительный ЗСП; 5— дополнительный провод (байдрат); 6~ подвесной зажим
