Перечень элементов схем электрических комбайна «Палессе GS575»

  Главная      Учебники - С/х комбайны     Комбайн зерноуборочный самоходный КЗС-575 «Палессе GS575»

 поиск по сайту



















содержание   ..  10  11  12  13  14  15  16  17  18  19  ..









ПРИЛОЖЕНИЕ А





АТ1.1– аппарат теплообменный; Б1.1 – бак масляный; ГБ2.1, ГБ2.2, ГБ2.3, ГБ2.4 – гидроблоки; ГЗ1.1 горловина; ДТ1.1 датчик указателя температуры жидкости; КО1.1 гидроклапан обратный; М1.1 гидромотор аксиально-поршневой нерегулируемый; МУ1.1 указатель уровня масла; Н1.1, Н2.1 тандем насосов; Н3.1 насос шестеренный; НД3.1 насос-дозатор; ПВ1.1 полумуфта внутренняя; РД1.1 датчик загрязненности; РТ1.1 датчик аварийной температуры жидкости; РУ1.1 датчик-гидросигнализатор; ТД2.1, ТД3.1 точки диагностики; Ф1.1 фильтр; ФВ1.1, ФВ1.2 фильтр воздушный гидравлический; Ц2.1, Ц2.2 гидроцилиндры вертикального перемещения мотовила; Ц2.3, Ц2.4 гидроцилиндры горизонтального перемещения мотовила; Ц2.5 гидроцилиндр привода выгрузки; Ц2.6 гидроцилиндр привода наклонной камеры; Ц2.7 гидроцилиндр вариатора молотильного барабана; Ц2.8 гидроцилиндр поворота выгрузного шнека; Ц2.9 гидроцилиндр привода главного контрпривода; 2.10, 2.11 гидроцилиндры перемещения наклонной камеры; Ц3.1, Ц3.2 гидроцилиндры поворота колес управляемого моста.

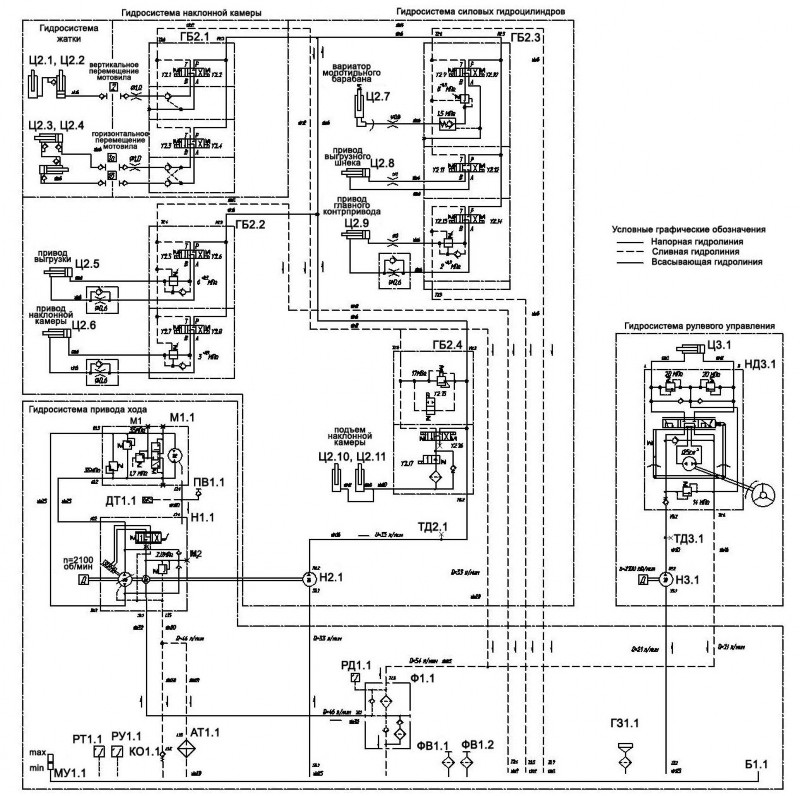

Рисунок А.1 – Схема гидравлическая принципиальная гидросистемы молотилки самоходной

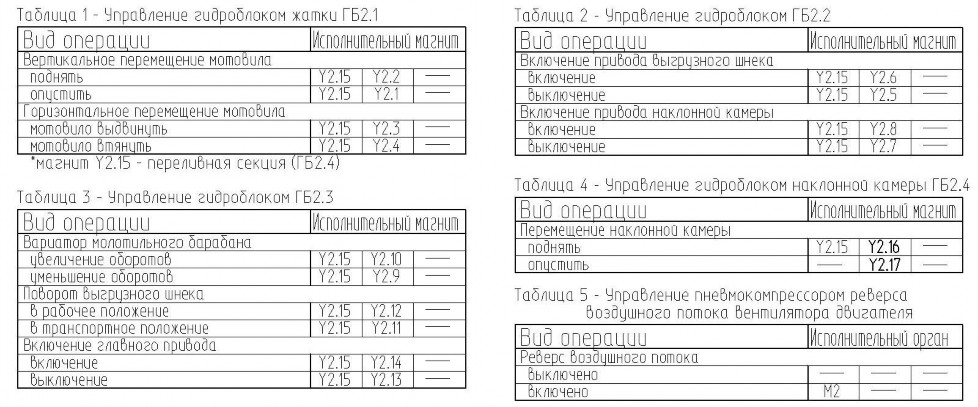

Таблица Б.1

ПРИЛОЖЕНИЕ Б

Перечень элементов схем электрических комбайна «Палессе GS575»



Позиция

Наименование элементов

А1

Сборка диодная СД 5

А3

Блок БИЧ-У.03

А4, А5

Сборка диодная СД 9 ОК

A10

Испарительный блок со жгутом в сборе 03-131000-25

В1,B2

Датчик бесконтактный индуктивный ДИ-321-02.1

BA1

Магнитола автомобильная URAL RM-252SA для Гомсельмаш

BA2

Акустическая система URAL AS-U1301 для Гомсельмаш

BK1, ВК2

Датчик указателя температуры жидкости ДУТЖ-01

ВР1

Датчик давления ДД-10-02

ВР2

Датчик давления хладогента Н11-001-378

BR1...BR4

Преобразователь первичный ПрП-1М

E1

Светильник ЛП1-93АМ 6 м с выключателем

EL1

Фара дорожная 8703.302/06-01

EL2

Фара дорожная 8703.302/6-01

EL7... EL10, EL12

Фара рабочая РАУС 14.3711010-16

EL19

Плафон ПО-2

EL23

Плафон ПО-3

EL21

Лампа А24-21-3

F1

Предохранитель 331.3722

FU1

Предохранитель 542.3722 (2123-3722160-01)

FU3, FU8, FU13, FU21, FU36

Предохранитель 10 А 352.3722 (2110-3722110)

FU11, FU12, FU20, FU32

Предохранитель 7,5 А 351.3722 (2110-3722107)

FU5, FU9, FU10, FU14, FU16, FU23, FU27

Предохранитель 15 А 353.3722 (2110-3722115)

FU6

Предохранитель 5 А 35.3722 (2110-3722105)

FU19, FU28, F30

Предохранитель 25 А 355.3722 (2110-3722125)

FU2

Блок предохранителей БП-8

FU26

Блок предохранителей БП-2

G1

Генератор Г9801.3701-К

GB1, GB2

Батарея 6СТ-190А

HА1

Сигнализатор аварийный СА-1

HА2

Сигнал звуковой безрупорный С313

HА3

Сигнал звуковой безрупорный С314

HА4

Сигнализатор заднего хода разнотональный СЗХР-01

HL1

Контрольная лампа 24.3803-47

HL3

Контрольная лампа 24.3803-28

HL4

Контрольная лампа 24.3803-05

HL5

Контрольная лампа 24.3803-07

HL6

Контрольная лампа 24.3803-196

HL17

Контрольная лампа 24.3803-20

HL18

Контрольная лампа 24.3803-97

HL19

Контрольная лампа 24.3803-24

HL20

Контрольная лампа 24.3803-126

HL7, HL9

Фонарь передний многофункциональный 3723.3712

HL8, HL10

Фонарь знака автопоезда ФА-1,1

HL11

Фонарь освещения заднего номерного знака

HL12, HL13

Фонарь задний многофункциональный 7313.3716

HL15

Маяк сигнальный МС-2-24-0 (оранжевый)





Продолжение таблицы Б.1



Позиция

Наименование элементов

КТ3

Реле электронное РЭП-3

КV1

Реле 738.3747-20

KV5,КV11,KV12,KV13,KV14

Реле 983.3747

КV4, KV8, КV10, КV26, KV27, KV36, KV9

Реле 903.3747-01

KV7

Прерыватель ПЭУП-4

М1

Стартер AZJ3381

М2

Электромотор компрессора

М5

Электромеханизм D24-21В5-06 M3 N PO

МА1

Стеклоомыватель СЭАТ-18

МА2

Вентилятор 16-24011820

МВ1

Моторедуктор 192 090 021

МК

Электромагнитный клапан муфты компрессора кондиционера

P1

Указатель ЭИ8058М

Р2

Указатель ЭИ8059М-4

P3

Указатель ЭИ8057М

Q1

Выключатель 1212.3737-07

RU2

Варистор МОВН 1153 25В±10% 1000А

SA1

Выключатель стартера и приборов ВК353

SA3

Переключатель подрулевой ПКП-1

SA4

Переключатель 0974-01.01

SA5

Переключатель 0974-01.17

SA19

Переключатель 0974-05БС

SA21

Переключатель 0974-03.04

SA22

Переключатель 0974-03.43

SA10, SA12, SA14

Переключатель 92.3709-04.109

SA11

Переключатель 92.3709-04.108

SA13

Переключатель 92.3709-04.110

SВ1

Выключатель ВК24-3

SВ2

Выключатель ВК12-3

SВ5

Переключатель 671.3709

SB6

Микропереключатель МП2105Л УХЛ 3011 А

SВ3

Выключатель аварийной сигнализации 32.3710М

SВ4

Выключатель ВК12-2

SВ7

Выключатель 2822.3710-01

SВ15

Переключатель 0974-02.47

SВ16

Переключатель 0974-02.44

SВ12,SB18

Кнопка К-4-2П

SВ13,SB19

Кнопка К-4-1П

SВ20

Кнопка восьмиугольная б/ф красная PSW-6A

SВ23, SB24

Кнопка четырехпозиционная с нормально разомкнутыми контактами типа 4КНР

SL1

Датчик ДУМП-03 АДЮИ.400720.001 ТУ

SL3

Датчик-гидросигнализатор ДГС-М-00-24-01-К

SK1

Датчик аварийной температуры жидкости ДАТЖ-02

SK2

Датчик аварийной температуры жидкости ДАТЖ-04

SP1

Датчик аварийного давления масла ДАДМ

SР5

Выключатель света "стоп" гидравлический ВК12Б-Э

SР6

Датчик загрязненности P6

SР8

Датчик ДСФ-65

WA1

Антенна автомобильная штыревая "Спутник-003" СИКМ.464621.005

XS3

Розетка Р7-2

Y2.1...Y2.17

Электромагнит















ПРИЛОЖЕНИЕ Б





Рисунок Б.1 – Схема электрическая принципиальная комбайна (лист 1)

ПРИЛОЖЕНИЕ Б








Рисунок Б.2 – Схема электрическая принципиальная комбайна (лист 2)

ПРИЛОЖЕНИЕ Б








Рисунок Б.3 – Схема электрическая принципиальная комбайна (лист 3)









Рисунок Б.4 – Схема электрическая принципиальная комбайна (лист 4)








Рисунок Б.5 – Схема электрическая принципиальная комбайна (лист 5)
