Смазка комбайна «Палессе GS575»
3.3.1 Срок службы и бесперебойная работа комбайна в значительной степени
зависят от правильной и своевременной его смазки.
Смазку производите только рекомендованными изготовителем сортами смазок и
масел (приложение В).
Смазочные материалы должны быть чистыми и не содержать посторонних
механических примесей и воды. Перед смазкой протрите от пыли и грязи масленки
и места у заправочных отверстий.
Смазку молотилки проводите в соответствии с таблицей 3.2 и схемами смазки
(рисунок 3.1, 3.2), смазку двигателя проводите в соответствии с
эксплуатационными документами на двигатель.
Смазку жатки проводите в соответствии с РЭ на жатку.
Таблица 3.2 – Схема смазки комбайна
№ поз. на схеме смазки |
Наименование точек смазки |
Наименование и марка смазки при эксплуатации и хранении |
Кол. точек смазки |
Молотилка самоходная (рисунок 3.1, 3.2) |
Периодичность смазки 60 часов |
4 |
Диск подвижный вариатора барабана |
Литол-24 |
1 |
3, 41 |
Подшипники левый и правый вала молотильного барабана |
То же |
2 |
5 |
|
« |
|
6 |
Ступица ведущего шкива вариатора барабана |
« |
1 |
7, 39 |
Подшипники левый и правый вала отбойного битера |
« |
2 |
22, 47 |
Подшипники левый и правый вала вентилятора очистки |
Солидол |
2 |
8 |
Трущиеся поверхности поворотного устройства выгрузного шнека |
Литол-24 |
1 |
35 |
Подшипники конического редуктора загрузного шнека бункера |
Солидол |
1 |
13 |
Ось рычага натяжного ролика привода главного контрпривода |
Литол-24 |
1 |
14 |
Ось опоры натяжного ролика привода вибратора |
То же |
1 |
15 |
Опора вала привода гидронасоса |
« |
1 |
2, 44 |
Нижняя ось крепления переходной рамки на наклонной камере |
« |
2 |
40 |
Ось рычага натяжного ролика привода наклонной камеры |
« |
1 |
34 |
Ось рычага натяжного ролика привода горизонтального шнека |
« |
1 |
42 |
Опора наклонной камеры |
« |
1 |
46 |
Ведомый блок вариатора вентилятора |
« |
1 |

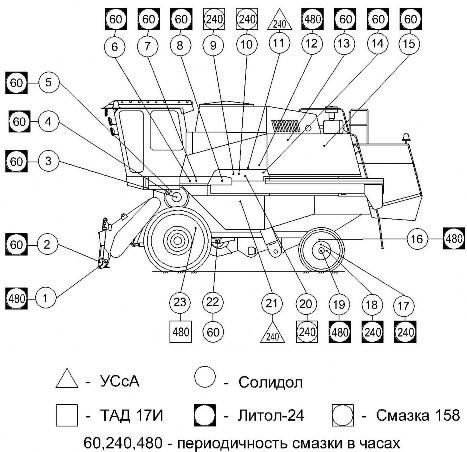

Рисунок 3.1 – Смазка молотилки (вид слева)

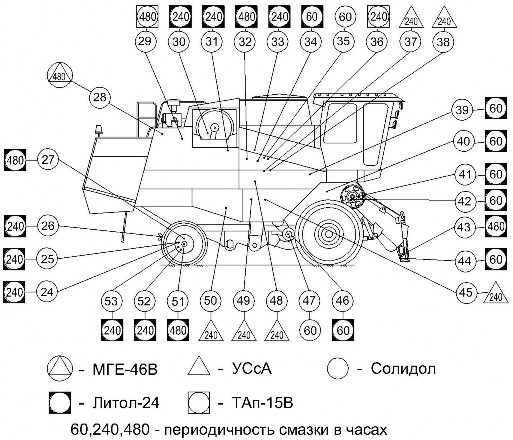

Рисунок 3.2 – Смазка молотилки (вид справа)
Продолжение таблицы 3.2
№ поз. на схеме смазки |
Наименование точек смазки |
Наименование и марка смазки при эксплуатации и хранении |
Кол. точек смазки |
Периодичность смазки – 240 часов |
9 |
Трущиеся поверхности выгрузной передачи |
Смазка 158 |
2 |
10 |
Трущиеся поверхности выгрузной передачи |
То же |
1 |
11 |
Домолачивающее устройство |
УСсА |
1 |
17, 53 |
Шарнир рулевой тяги моста управляемых колес |
То же |
2 |
18, 52 |
Шкворни и опорные подшипники поворотных кулаков моста управляемых
колес |
« |
2 |
20 |
Редуктор конический привода наклонного шнека |
Смазка 158 |
1 |
21 |
Ступица предохранительной муфты колосового элеватора |
УСсА |
1 |
24, 25 |
Шарниры гидроцилиндра поворота управляемых колес |
Литол-24 |
4 |
26 |
Тягово-сцепное устройство |
То же |
1 |
30 |
Ось рычага натяжного ролика привода вентилятора двигателя |
« |
1 |
31 |
Натяжные ролики привода вращающегося воздухозаборника |
« |
1 |
33 |
Привод отбойного битера |
« |
1 |
36 |
Редуктор конический загрузного шнека |
Смазка 158 |
Замена масла |
37 |
Привод зернового шнека |
УСсА |
1 |
38 |
Ступица предохранительной муфты зернового элеватора |
То же |
1 |
45 |
Привод контрпривода привода вентилятора |
« |
1 |
48 |
Подшипник вала распределительного шнека |
« |
1 |
49 |
Привод зерновой группы |
« |
1 |
50 |
Привод вала колебателя |
« |
1 |
Окончание таблицы 3.2
№ поз. на схеме смазки |
Наименование точек смазки |
Наименование и марка смазки при эксплуатации и хранении |
Кол. точек смазки |
Периодичность смазки – 480 часов |
1, 43 |
Наружная поверхность корпуса наклонной камеры |
Литол-24 |
2 |
12, 32 |
Подшипники левый и правый главного контрпривода |
То же |
2 |
16, 27 |
Опорные подшипники моста управляемых колес |
« |
2 |
19, 51 |
Подшипники ступиц моста управляемых колес |
« |
2 |
23 |
Бортовые редуктора (левый и правый) и коробка передач моста ведущих
колес |
ТАД 17И |
Замена масла |
28 |
Привод гидронасоса ходовой части |
ТАп-15В |
1 |
29 |
Бак масляный гидросистем привода ходовой части и рулевого
управления и силовых цилиндров |
МГЕ-46В |
Замена масла |
