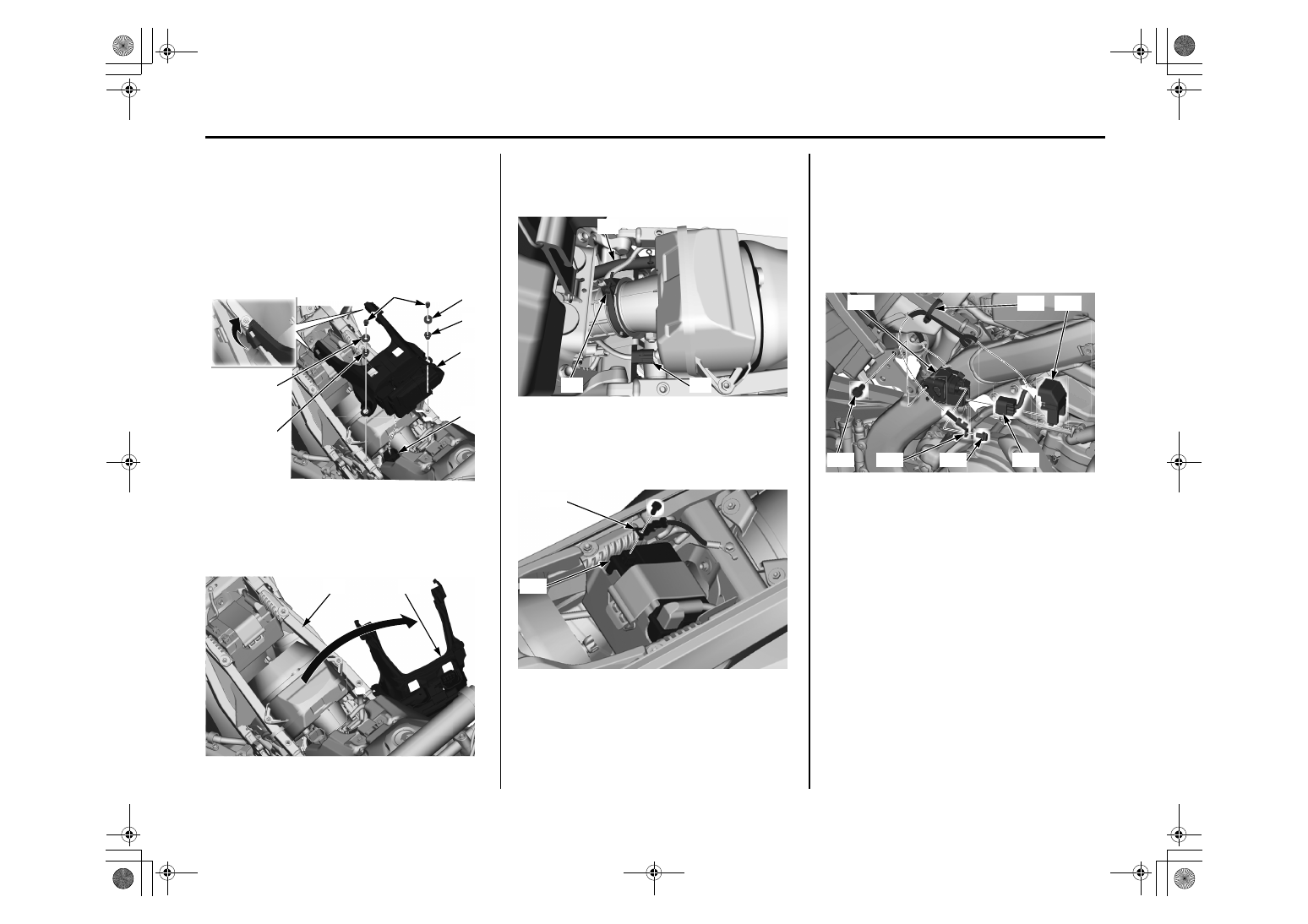

Снятие

1. Снимите седло (стр 37).

2. Снимите правый и левый глушители (стр 118).

3. Снимите болты крепления основания сиденья

(1), шайбы (2), и втулки (3).

4. Отсоедините разъем реле стартера / зажигания

(4) и снимите основание сиденья (5).

5.

Поднимите основание сиденья (5) и повесьте

его слева от подрамника (6).

6. Отсоедините трубку сапуна (7) и разъем

датчика IAT (8).

7. Ослабьте хомут соединительной трубы

воздушного фильтра (9).

8.

Отсоедините отрицательную (-) клемму (10) от

аккумулятора (11).

9.

Снимите болт кронштейна  реле стартера

(12) и пластиковый хомут (13). Вытащите

реле стартера (14).

Сначала снимите крышку реле стартера

(15), а затем снимите разъём реле стартера

(16). Снимите болт стартера  (17) и

отсоедините провод стартера (18) от

стартера.

(1) болты крепления основания сиденья
(4) реле стартера / зажигания соединитель
(2) шайбы (4) основание сиденья
(3) втулки

(5) основание сидения

(6) подрамник

(1)

(2)

(3)

(5)

(3)

(2)

(4)

(5)

(6)

(7) трубка сапуна

(8) разъем датчика IAT

(9) хомут соединительной трубы воздушного фильтра

(10) отрицательная (-) клемма

(11) аккумулятор

(9)

(7)

(8)

(11)

(10)

12 болт кронштейна реле стартера

13 пластиковый хомут

14 реле стартера

15 крышка реле стартера

16 разъем реле стартера

17 болт стартера

18 разъем стартера

(12)

(14)

(18)

(16)

(15)

(13)

(17)

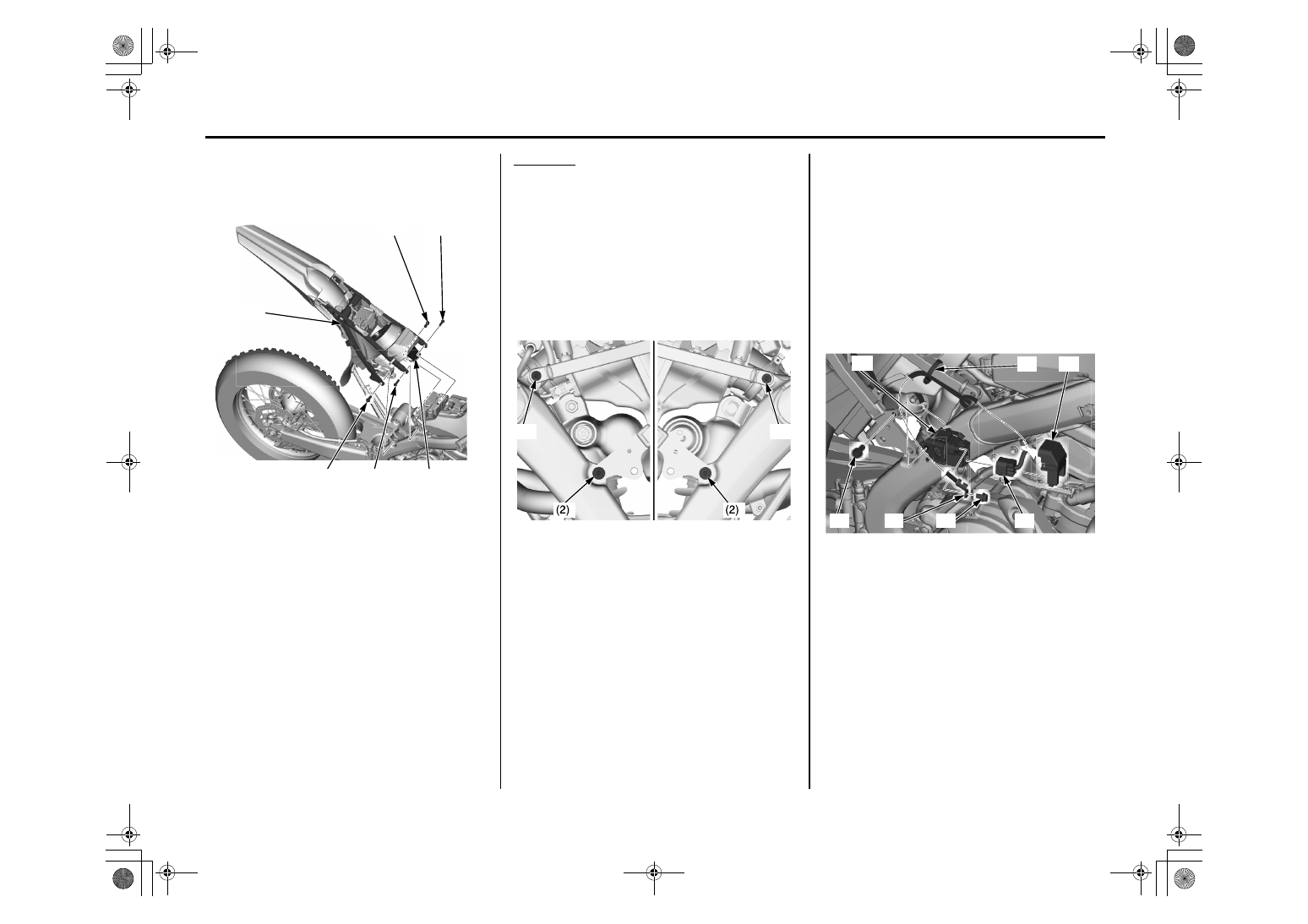

ПОДРАМНИК

См Важные меры предосторожности на странице 27.

10.

Снимите нижние болты подрамника (19) и

верхние болты подрамника (20).

Снимите подрамник (6), отсоединив соедини-

тельную трубку воздухоочистителя (21).

Установка

1.

Прикрепите подрамник к основной раме и

установите все болты крепления подрамника

не затягивая.

2.

Затяните верхние болты подрамника (1) а

затем затяните нижние болты (2) с указанным

крутящим моментом:

верхние болты крепления подрамника:

32 Н · м (3,3 кгс · м)

нижние болты крепления подрамника:

49 Н · м (5,0 кгс · м)

3.

Подключите разъем стартера двигателя (3) к

реле стартера (4).

Установите и затяните болт клеммы стартера

(5) до указанного крутящего момента:

7 Н · м (0,7 кгс · м)

Подключите разъем реле стартера (6), а затем

установите крышку реле стартера (7).

Установите реле стартера (4).

Установите и затяните болт кронштейна реле

стартера (8) с указанным крутящим

моментом: 12 Н · м (1,2 кгс · м)

Установите хомут жгута проводов (9).

(6) подрамник

(19) нижние болты крепления подрамника

(20) верхние болты крепления подрамника

(21) соединительная трубка очистителя воздуха

(6)

(19)

(19)

(20)

(21)

(20)

(1) верхние болты крепления подрамника

(2) нижние болты крепления подрамника

Левая сторона :

Правая сторона :

(1)

(1)

(3) разъем стартера
(4) реле стартера
(5) болт клеммы стартера
(6) разъем реле стартера
(7) крышка реле стартера
(8) болт кронштейна реле стартера
(9) хомут

(8)

(4)

(3)

(6)

(7)

(9)

(5)

ПОДРАМНИК

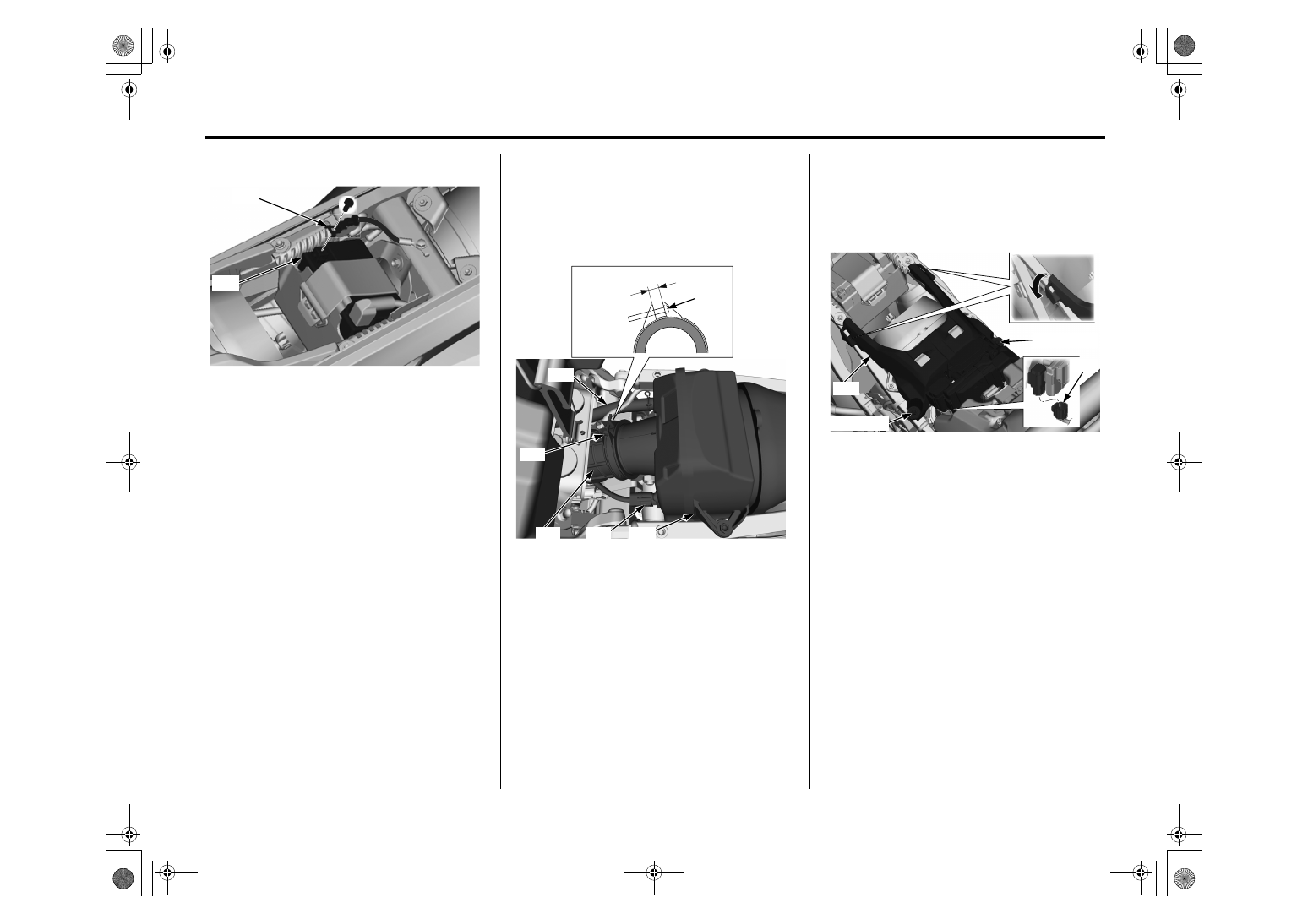

4.

Подсоедините отрицательную (-) клемму (10)

к аккумуляторной батарее (11).

5.

Соедините соединительную трубу

воздухоочистителя (12) с корпусом воздушного

фильтра (13) и затяните винт хомута (14) таким

образом, чтобы расстояние между концами

зажима составляло 7,5 ±1,5 мм (0,30 ± 0,06

дюйма).

6.

Присоедините трубку сапуна (15) и разъем

датчика температуры воздуха (16).

7.

Подключите разъем реле стартера / зажигания

(17) и установите опору сиденья (18).

8.

Установите и затяните втулки (19), шайбы

(20) и болты крепления основания сиденья (21)

до указанным крутящим моментом:

10 Н · м (1,0 кгс · м)

9. Установите левый и правый глушители (стр. 119).

10. Установите седло (стр. 37).

(10) отрицательная клемма

(11) аккумуляторная батарея

(11)

(10)

(12) соединительная труба воздушного фильтра

(13) корпус воздушного фильтра

(14) хомут соединительной трубы корпуса воздушного

фильтра

(15) трубка сапуна

(16) разъем датчика IAT

(15)

(14)

(12)

(16)

(13)

7.5 ± 1.5 mm (0.30 ± 0.06 in)

(14)

(17) разъем реле зажигания и стартера

(18) основание сиденья

(19) втулки

(20) шайбы

(21) болты крепления основания сиденья

(19)(20)(21)

(18)

(19)(20)(21)

(17)

ПОДРАМНИК

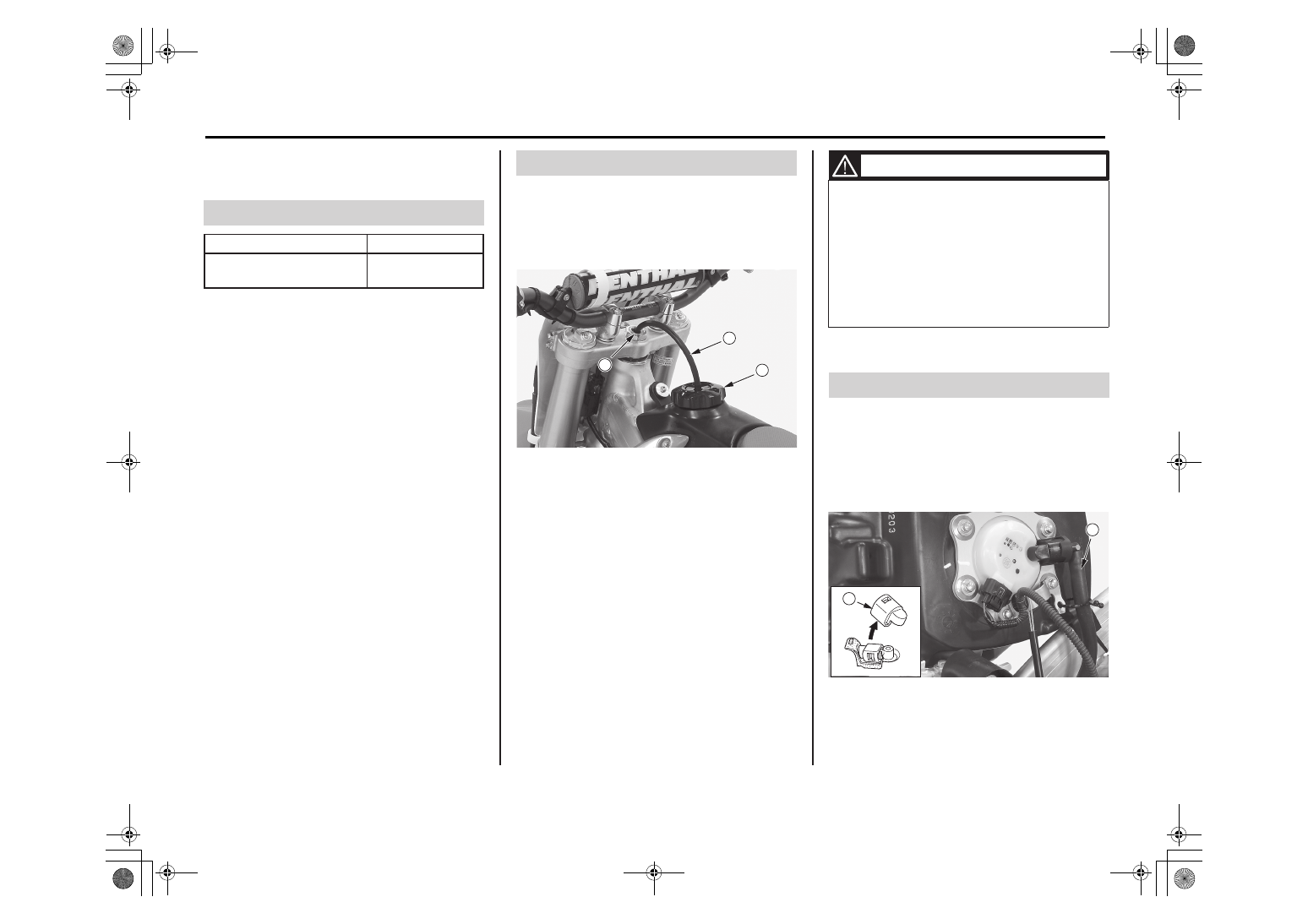

ТОПЛИВНАЯ СИСТЕМА

См. «Меры безопасности при проведении
технического обслуживания» на стр. 27.

Тип

Неэтилированный

Октановое число по ис сле-
довательскому методу

95 и выше

Заправляйте  бак  только  неэтилированным  бен-
зином,  даже  если  Вы  находитесь  в  стране,  где
можно приобрести этилированный бензин.

Для  двигателя  подходит  бензин  с  октановым
числом  92  и  выше  по  моторному  методу,  или  с
октановым  числом  95  и  выше  по  исследова-
тельскому  методу.  Обычно  октановое  число  по
моторному  методу  указывается  на  топливных
колонках заправочных станций. Информацию об
использовании спиртосодержащих видов топли-
ва читайте на стр. 160.

Использование топлива с более низким октано-
вым  числом  может  привести  к  появлению  по-
стоянных  детонационных  процессов,  которые
могут  привести  к  повреждению  двигателя.  Не-
значительный стук, который возникает во время
эксплуатации с максимальной нагрузкой, напри-
мер,  при  подъеме,  не  представляет  опасности
для двигателя.

Если же детонационные процессы возникают во
время  стабильной  работы  двигателя  при  обыч-
ной  нагрузке,  нужно  изменить  марку  топлива.
Если  после  этого  они  не  исчезли,  обратитесь  к
официальному дилеру Honda.

Никогда не используйте некачественный или за-
грязненный бензин. Следите, чтобы в бак не по-
падали грязь, пыль и вода.

Рекомендуемое топливо

Как заправить мотоцикл

Осмотр топливопровода

1. Чтобы снять крышку топливного бака (1), вы-

тяните  вентиляционный  патрубок  (2)  из  осе-
вой  гайки  рулевой  колонки  (3).  Поворачивай-
те  крышку  топливного  бака  против  часовой
стрелки, затем снимите крышку.

(1) крышка топливного бака
(2) вентиляционный патрубок
(3) осевая гайка рулевой колонки

2. Доливайте топливо, пока оно не достигнет

нижнего края заливной горловины.
Заправочная емкость топливного бака:
8.5 л. (2,25 галлонов США, 1,87 имп гал)

• Будьте осторожны, чтобы не повредить то-

пливный насос во время заправки.

• Не  переполняйте  топливный  бак.  Уровень

топлива не должен достигать края заправоч-
ной горловины.

1. Вытащите  и  повесьте  топливный  бак  на  дер-

жателе с левой стороны рамы (стр. 38).

2. Снимите  крышку  (1)  соединения  топливопро-

вода.

3. Убедитесь, что на топливопроводе (2) нет тре-

щин, повреждений и признаков утечки.
При необходимости замените топливопровод.

(1) крышка соединения топливопровода
(2) топливопровод

4. Установите  крышку  соединения  топливопро-

вода.

5. Установите топливный бак (стр. 40).

1

2

3

ПРЕДУПРЕЖДЕНИЕ

Бензин  огнеопасен  и  взрывоопасен.

Неосторожное  обращение  с  ним  мо

­

жет  привести  к  ожогам  и  травмам.

• Выключите  двигатель,  держитесь

подальше  от  источников  пламени,

тепла  или  искр.

• Заправляйте топливный бак только

вне  помещений.

• Немедленно  вытирайте  брызги  и

потеки  бензина.

3. Закрутите крышку бака и вставьте патрубок в

осевую гайку рулевой колонки.
