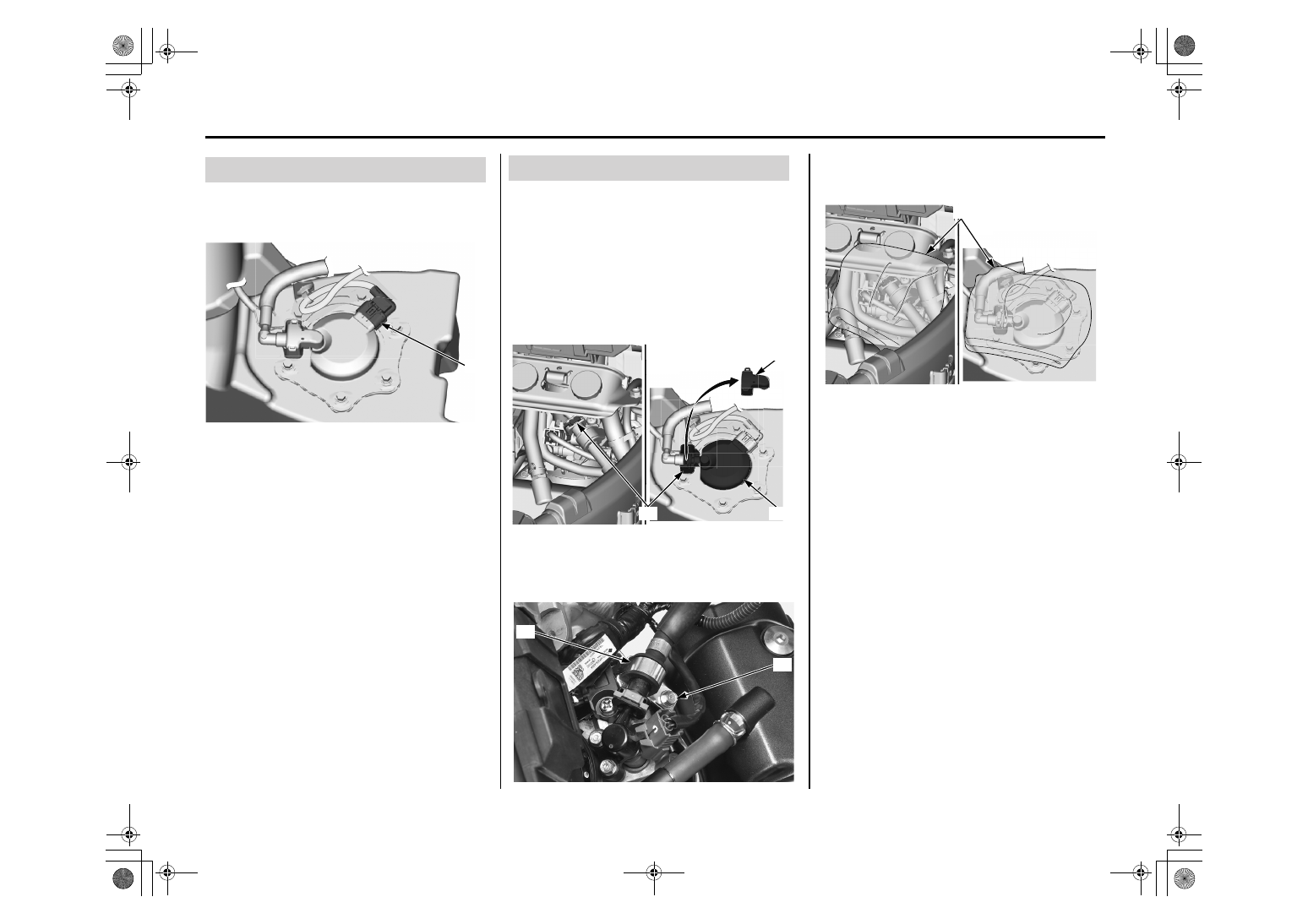

5.

Выкрутите болт (4) и снимите хомут с

уплотнительным кольцом (5).

6.

Положите техническую салфетку (6) на

соединение топливопровода.

(1)

(1) крышка соединения топливопровода (2)

топливный насос

(3) соединение топливопровода

(4) болт

(5) хомут с уплотнителем

(1)

(2)

(3)

(4)

(5)

(6) техническая салфетка

(6)

Сброс давления топлива

1. Достаньте  и  повесьте  топливный  бак  на  дер-

жателе с левой стороны рамы (стр. 38).

2. Снимите разъем (1) с топливного насоса.

(1) разъем топливного насоса

3. Установите  топливный  бак,  запустите  двига-

тель  и  оставьте  работать  на  холостом  ходу,
пока он не заглохнет.

❙

Чтобы отсоединить топливопровод:

1. Сбросьте давление в топливном баке.
2. Достаньте  и  повесьте  топливный  бак  на  дер-

жателе с левой стороны рамы.

3. Снимите  крышку  соединителя  топливопрово-

да (1) с топливного насоса (2).

4. Убедитесь,  что  соединение  (3)  не  загрязнено,

и, при необходимости, очистите его.

Со стороны инжектора:

Со стороны топливного
насоса:

Замена топливопровода

Со стороны инжектора:

Со стороны топливного
насоса:

ТОПЛИВНАЯ СИСТЕМА

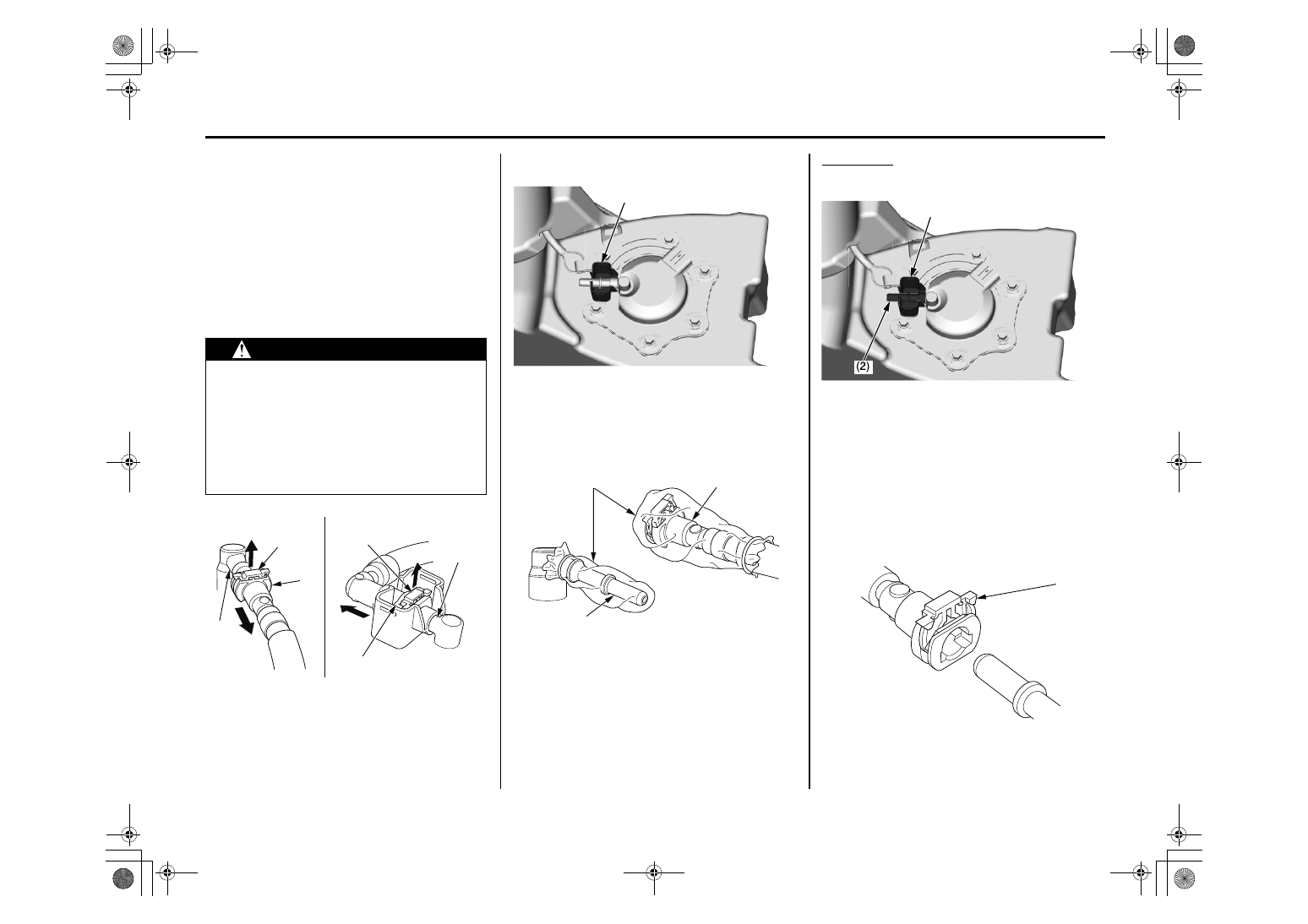

7.

Разблокируйте фиксатор (7), полностью

вытянув его вверх.

Разомкните соединение (8), удерживая разъем

за корпус (9).

• Используйте ветошь чтобы собрать

топливо, оставшееся в шланге.

• Будьте осторожны, чтобы не повредить

шланг и другие части.

• Не используйте какие-либо инструменты.

• Попавшая в корпус разъема грязь, может

затруднить его снятие и фиксацию.

8.

Снимите резиновую крышку (10) со штуцера

топливного насоса.

9.

Чтобы предотвратить повреждение и

загрязнение, наденьте пластиковые пакеты (12)

на разъём топливопровода (11) и штуцер (8).

Соединение

1.

Установите резиновую крышку (1) на штуцере (2)

топливного насоса, как показано на рисунке.

2.

Перед выполнением соединения убедитесь, что

фиксатор (3) находится в полностью вытянутом

положении.

• Не изгибайте и не перекручивайте

топливопровод.

• Не используйте изогнутый или перекрученный

топливопровод.

• Не используйте перчатки или ветошь в

процессе соединения разъёма.

ПРЕДУПРЕЖДЕНИЕ

Бензин огнеопасен и взрывоопасен.

Неосторожное обращение с ним может

привести к ожогам и травмам.

• Выключите двигатель, держитесь

подальше от источников пламени,

тепла или искр.

• Заправляйте топливный бак только

вне помещений.

• Немедленно вытирайте брызги и

потеки бензина.

(7) фиксатор

(8) штуцер

(9) корпус разъема

(7)

(9)

(8)

(7)

(9)

(8)

(10) резиновая крышка

(8) штуцер
(11) разъём топливопровода
(12) пластиковый пакет

(10)

(12)

(8)

(11)

(1) резиновая крышка

(2) штуцер

(3)

фиксатор

(1)

(3)

Со стороны инжектора:

Со стороны топливного
насоса:

ТОПЛИВНАЯ СИСТЕМА

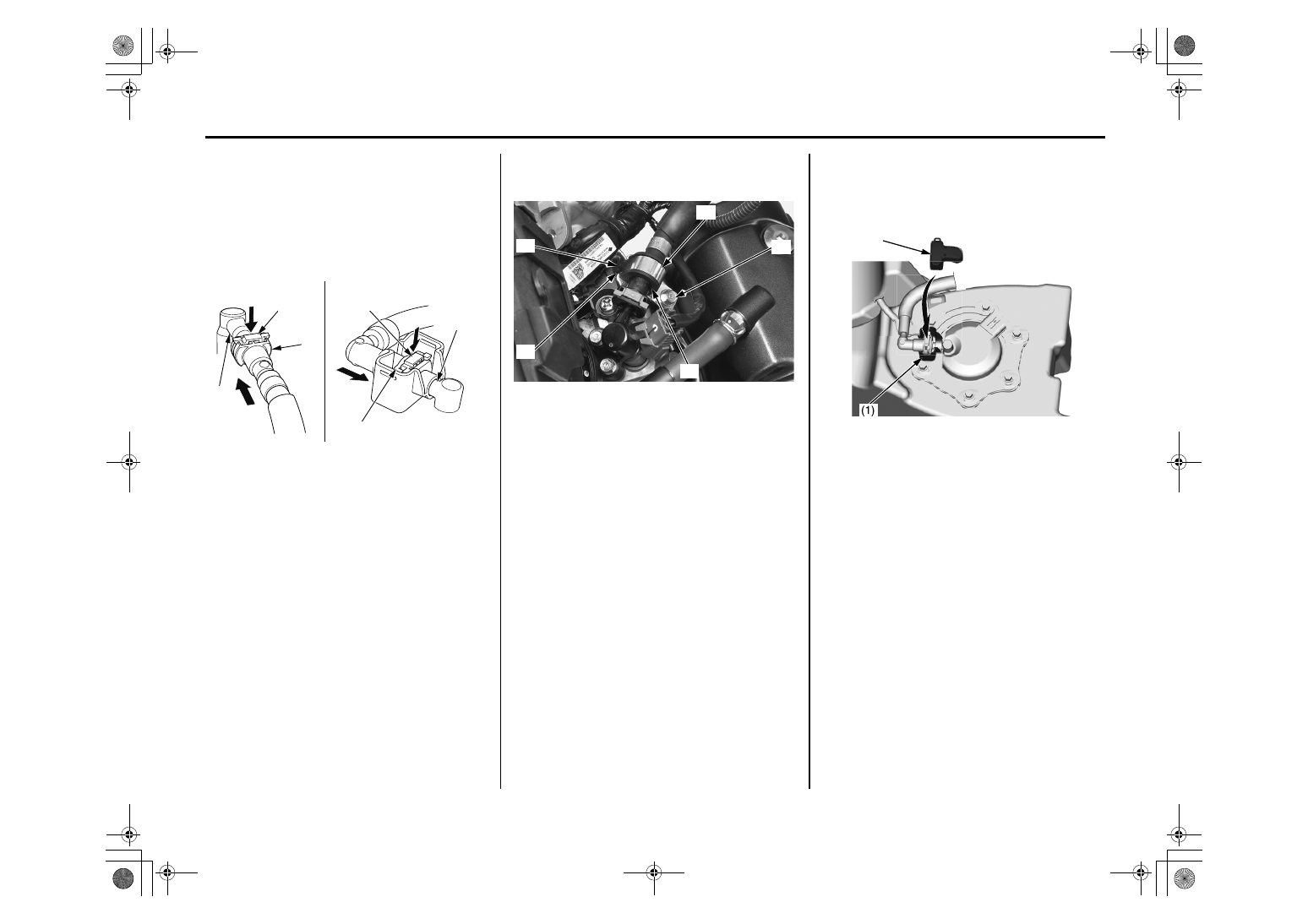

3.

Подсоедините разъём топливопровода к

штуцеру инжектора (2) до тех пор, пока не

услышите щелчок в то время как

удерживая корпус штекера (4). Блокировка

слайд-фиксатор (3), нажав на нее, пока не

услышите щелчок.

Если соединитель тяжело вставить, смажьте конец

штуцера небольшим количеством моторного масла.

4.

Убедитесь, что соединение надежно и что

фиксатор прочно закреплен на месте. Проверьте,

потянув за корпус разъема, а также визуально.

5.

Установите резиновую прокладку (5), крепление

(6) и болт (7). Соедините язычок крепления (8) с

пазом (9), как показано на схеме.

6.

Установите крышку разъёма топливопровода (10).

Убедитесь, что резиновая крышка (1) правильно

установлена между крышкой разъёма и топливным

насосом.

7.

Увеличьте давление топлива (стр. 52).

(2) штуцер

(3) фиксатор

(4) корпус разъема

(3)

(4)

(2)

(4)

(2)

(3)

(5) резиновая прокладка

(6) крепление

(7) болт

(8) язычок крепления

(9) паз

(6)

(7)

(5)

(9)

(8)

(1) резиновая крышка

(10) крышка разъёма топливопровода

(10)

ТОПЛИВНАЯ СИСТЕМА

Со стороны инжектора:

Со стороны топливного
насоса:

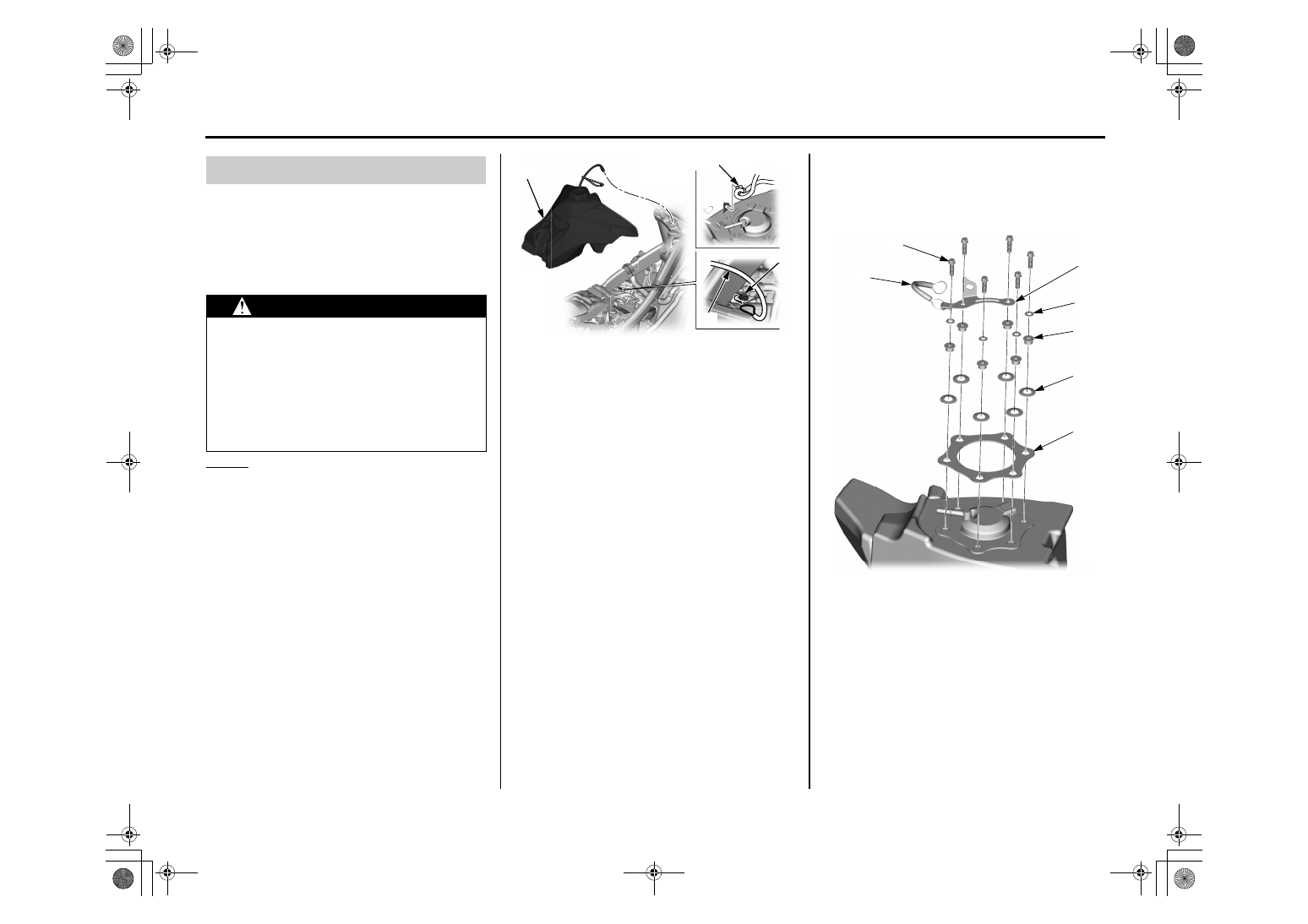

Слейте топливо в канистру для хранения,

используя ручной сифон или другое

подобное устройство. Будьте осторожны,

чтобы не повредить топливный насос.

Снятие

1. Сбросьте давление топлива (стр 44).

2. Отсоедините топливопровод от топливного

насоса (Страница 44).

3. Снимите топливный бак (1), высвободив

стопорный трос (2) от крючка (3) рамы.

4. Потяните зажим жгута проводов (4), нажимая

на обе стороны и отсоедините его.

5. Снимите крепежные болты топливного насоса

(6), направляющую троса (7), стопорный трос (2),

шайбы (8), втулки (9), конические пружинные

шайбы (10) и пластину топливного насоса (11),

удерживая топливный бак.

Замена фильтра топливного насоса

(1) топливный бак

(2) стопорный трос

(3) крючок

(4) зажим жгута проводов

(2)

(3)

(1)

(4)

(2) стопорный трос

(6) болты крепления топливного насоса

(7) направляющая стопорного троса

(8) шайбы

(9) втулки

(10) конические пружинные шайбы

(11) пластина топливного насоса

(7)

(6)

(2)

(8)

(9)

(10)

(11)

ПРЕДУПРЕЖДЕНИЕ

Бензин огнеопасен и взрывоопасен.

Неосторожное обращение с ним может

привести к ожогам и травмам.

• Выключите двигатель, держитесь

подальше от источников пламени,

тепла или искр.

• Заправляйте топливный бак только

вне помещений.

• Немедленно вытирайте брызги и

потеки бензина.

ТОПЛИВНАЯ СИСТЕМА
