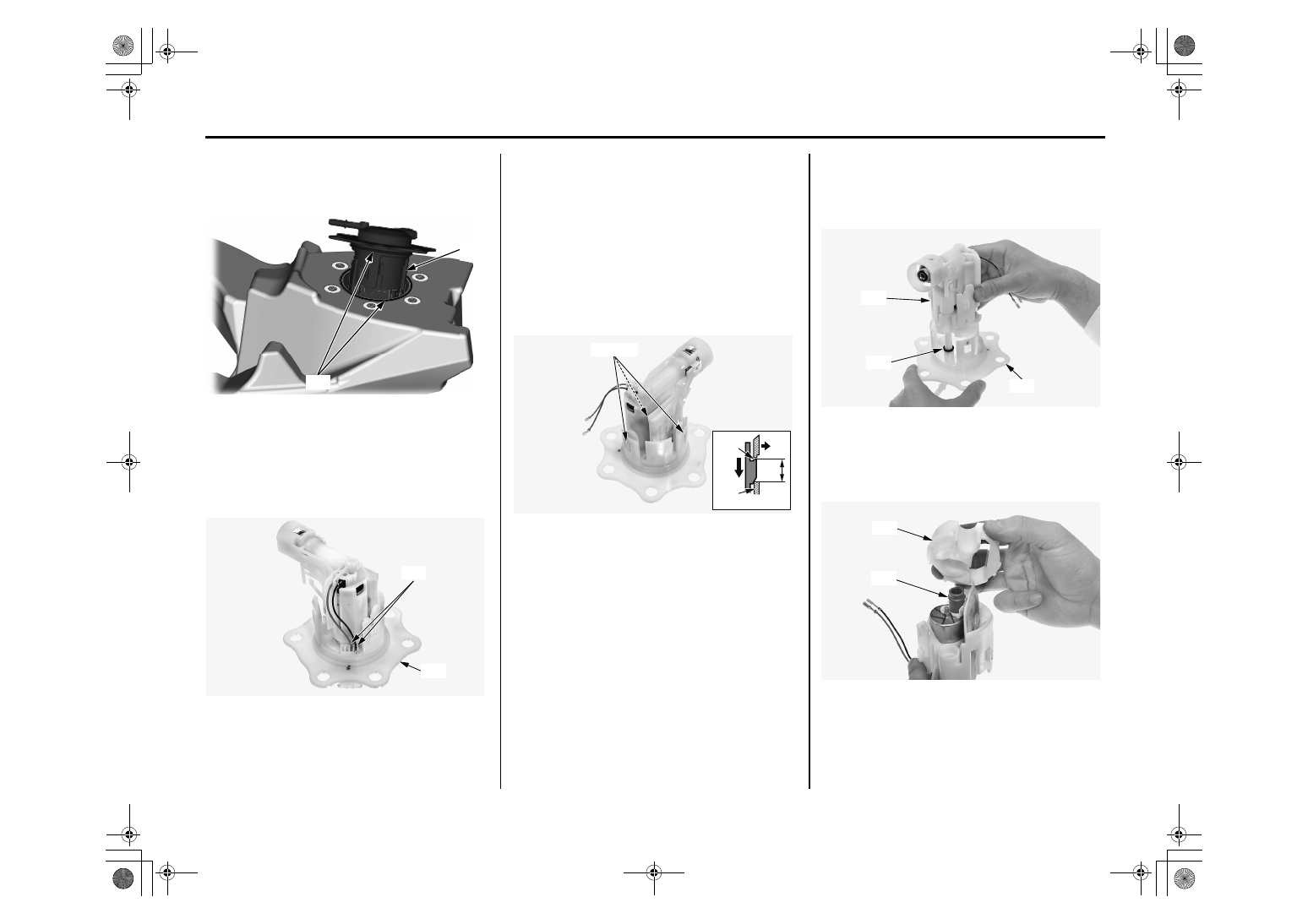

6.

Вытащите топливный насос (12) вместе с

уплотнительными кольцами (13).

Будьте осторожны, не повредите топливный насос.

7.

Отсоедините проводку (14) от основания

топливного насоса (15).

Будьте осторожны, чтобы не повредить проводку.

8. Убедитесь, что на выступах держателя (16) и

защелках (17) нет признаков повреждения или износа.

Если крюки и защелки повреждены или изношены,

замените весь топливный насос в сборе.

9. Высвободите выступы из канавок (18), толкая

держатель в сторону от основания насоса и немного

раздвинув защелки.

Будьте осторожны, чтобы не повредить выступы и

защелки.

10. Отсоедините узел держателя топливного

насоса (19) от основания (15) и снимите

уплотнительное кольцо (20). Тщательно

вытрите разлитое топливо.

11.

Снимите крышку держателя топливного

насоса (21) и резиновый демпфер (22).

(12) топливный насос

(13) уплотнительные кольца

(14) проводка топливного насоса

(15) основание топливного насоса

(12)

(13)

(15)

(14)

(16) держатель
(17) защелка
(18) канавка

(18)

(16)

(17)

(17) (18)

(15) основание топливного насоса

(19) держатель топливного насоса

(20) уплотнительное кольцо

(21) крышка держателя топливного насоса

(22) резиновый демпфер

(15)

(19)

(20)

(21)

(22)

ТОПЛИВНАЯ СИСТЕМА

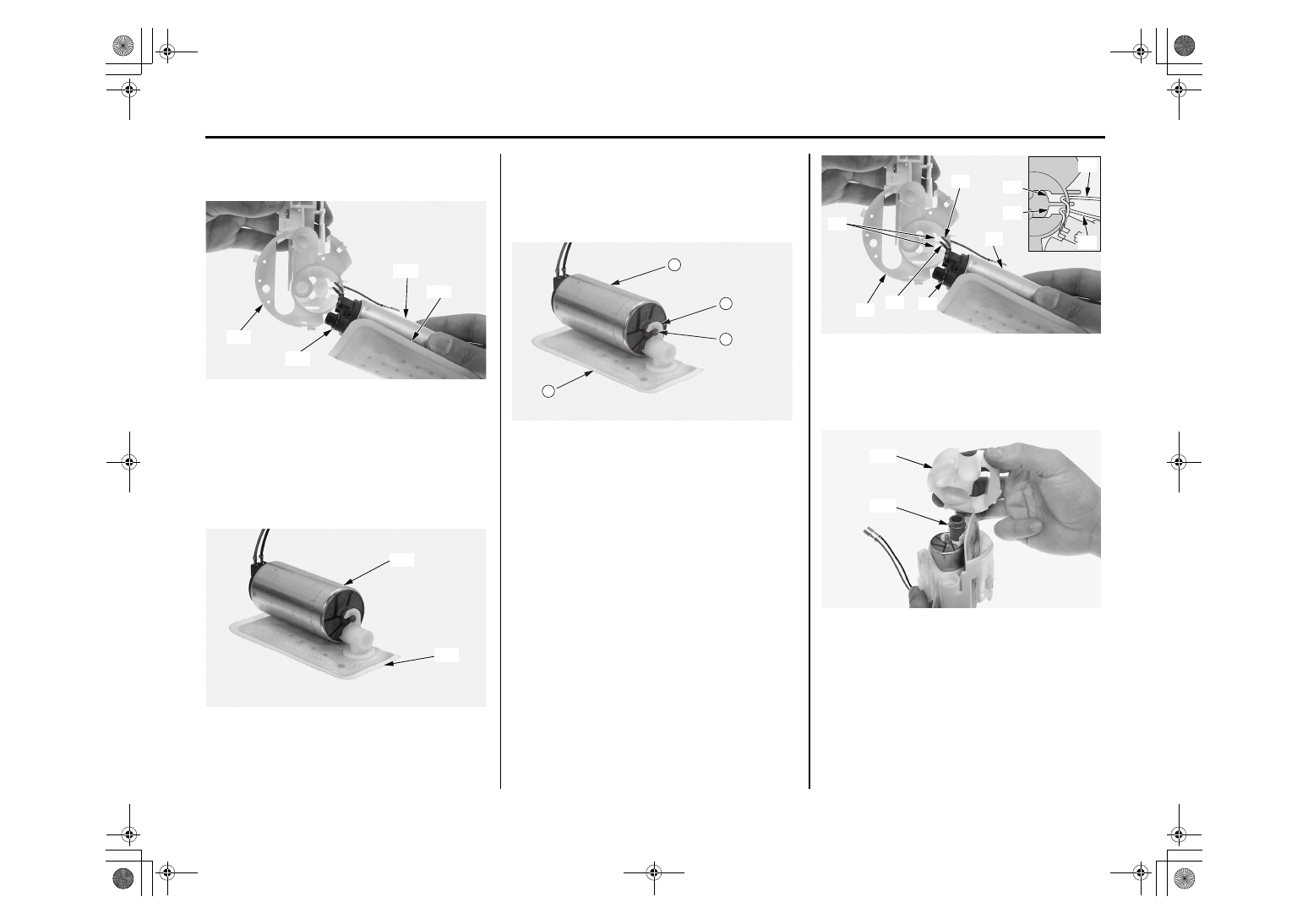

12.

Снимите топливный насос (23), фильтр (24) и

уплотнительное кольцо (25) с держателя насоса

(26).

13. Убедитесь, что на фильтре (24) нет

загрязнений, повреждений и признаков износа.

14. Отсоедините фильтр от насоса (23).

2.

Нанесите на новое кольцо (5) тонкий слой мо-

торного масла. Установите новое кольцо.

3.

Установите узел топливного насоса с

фильтром топливного насоса в держатель

блока топливного насоса (6) при прокладке

топливного насоса красный (7) и черный (8)

провода через держатель канавок (9), как

показано на рисунке.

4.

Установите новый резиновый демпфер (11)

на фильтр, как показано на схеме.

Установите на место нижнюю крышку (10).

5.

Нанесите небольшое количество моторного масла на

новое уплотнительное кольцо (12). Установите новое

кольцо на основание (13) топливного насоса.

6.

Установите держатель (14) на основание, вставив

крючки (15) в канавки (16) на защелках (17). Если

зазор между крючками составляет более 1 мм,

замените весь топливный насос новым.

Убедитесь, что крючки надежно закреплены.

(23) топливный насос

(24) фильтр топливного насоса

(25) уплотнительное кольцо

(26) держатель топливного насоса

(23) топливный насос

(24) фильтр топливного насоса

(25)

(26)

(23)

(24)

(24)

(23)

(5) уплотнительное кольцо (новый) (7) красный провод
(2) узел топливного насоса               (8) черный провод
(6) Держатель устройства топливный насос (9) канавки

(10)

уплотнительное кольцо (новый) (11) нижняя крышка

(7)

(2)

(5)

(8)

(6)

(9)

(9)

(9)

(8)

(7)

(11)

(10)

❙

Чтобы установить топливный насос

1. Установите новый фильтр (1) на топливный на-

сос (2), зацепив крючок (3) за выступ (4).



Будьте осторожны, чтобы не повредить крючок

.

(1) фильтр топливного насоса (новый)
(2) топливный насос
(3) крючок
(4) выступ

1

2

3

4

ТОПЛИВНАЯ СИСТЕМА

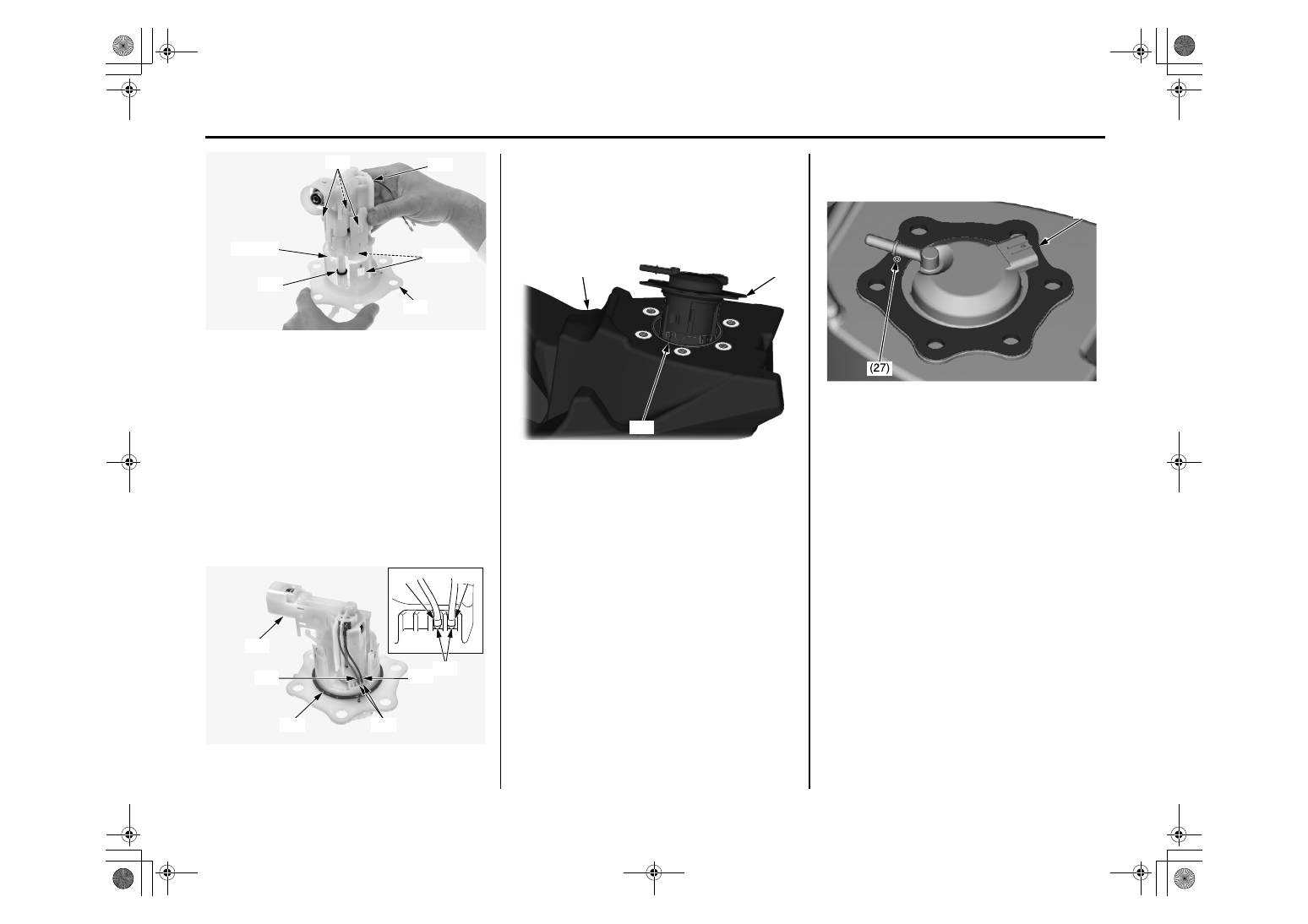

7.

Подсоедините красный (18) и черный (19)

кабели к клеммам (20) на основании насоса,

как показано на схеме.

Будьте осторожны, чтобы не повредить кабели.

8.

Нанесите на уплотнительное кольцо (21)

небольшое количество масла (не более 0,5 г).

Установите новое уплотнительное кольцо на

топливный насос (22).

9.

Установите новое уплотнительное кольцо (23)

в канавку на топливном баке.

10.

Установите топливный насос (24) в

топливный бак (25).

Будьте осторожны, чтобы не повредить кабели.

11.

Установите пластину (26) отметкой (27)

вперед и вверх.

(12) уплотнительное кольцо (новое)     (15) крючки
(13) основание топливного насоса        (16) канавки
(14) держатель топливного насоса       (17) защелки

(18) красный кабель       (21) уплотнительное кольцо (новое)

(19) черный кабель         (22) топливный насос

(20) клеммы топливного насоса

(16)

(14)

(15)

(17)

(13)

(12)

(16) (17)

(19)

(18)

(20)

(20)

(18)

(22)

(19)

(21)

(23) уплотнительное кольцо (новое)

(24) топливный насос

(25) топливный бак

(24)

(25)

(23)

(2 6)

пластина

(27)

отметка

(26)

ТОПЛИВНАЯ СИСТЕМА

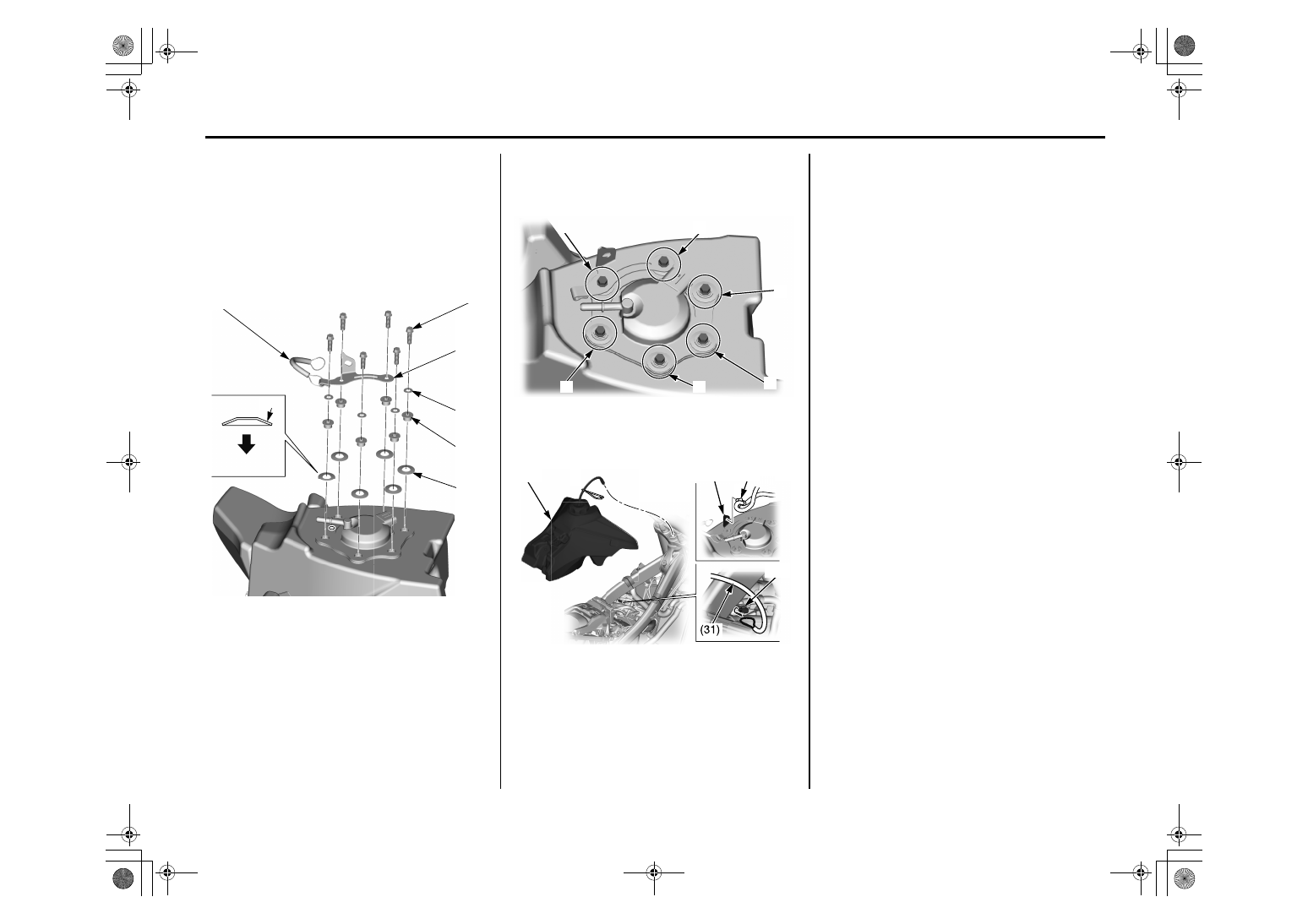

12.

Установите на место шайбы (28), втулки (29),

прокладки  (30),  держатель  (31),  фиксатор  (32)

и болты топливного насоса (33).

Убедитесь, что шайбы установлены выпуклой

стороной вверх.

13. Затяните болты топливного насоса до

требуемого момента затяжки в

представленной на схеме последовательности:

11 Н∙м (1,1 кГс∙м)

14. Установите зажим жгута проводов (34) в

посадочное место (32).

15. Зацепите стопорный трос (31) к крюку (35)

рамы, удерживая топливный бак (25).

15. Подсоедините топливопровод (стр. 45).

16. Увеличьте давление в топливном баке (стр. 52).

(28) конические пружинные шайбы

(29) втулки

(30) шайбы

(31) прокладки

(32 стопор кабеля

(33) болты топливного насоса

(32)

(30)

(29)

(33)

(28)

Топливный бак

(28)

(31)

(25) топливный бак

(34) хомут

(31) стопорный трос                  (35) крюк
(32) посадочное место

1

2

3

4

5

6

(25)

(34)

(32)

(35)

ТОПЛИВНАЯ СИСТЕМА
