Выпускная труба/Глушитель

Обслуживание мотоцикла Honda

Проверьте надежность затяжки крепежных болтов и гаек.

Убедитесь в отсутствии трещин и деформации выпускной
трубы.

Глушитель и выпускная труба, имеющие повреждения,
могут ухудшить характеристики двигателя.

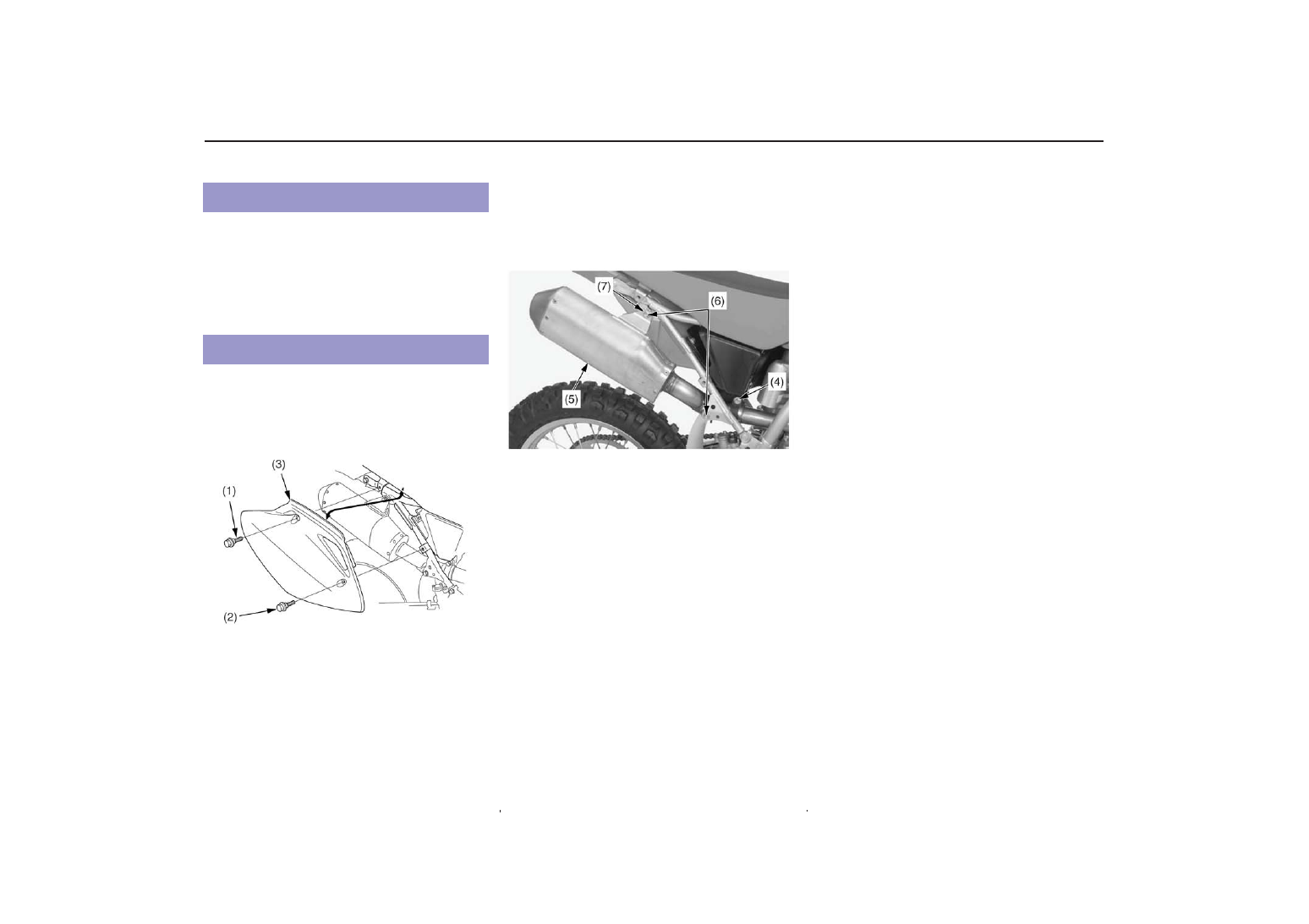

1.

Выверните болты крепления сиденья (1), снимите
болт бокового кожухов (2) и боковой кожух (3)

(1) болты крепления седла
(2) болт бокового кожуха
(3) боковой кожух

2.

Ослабьте болт хомута глушителя (4).

3.

Снимите болты (6) и шайбу (7). Затем снимите
глушитель (5).

(4) болт хомута глушителя
(5) глушитель
(6) крепежные болты глушителя
(7) шайба

Проверка выпускной трубы/Глушителя

Демонтаж глушителя

Выпускная труба/Глушитель

Обслуживание мотоцикла Honda

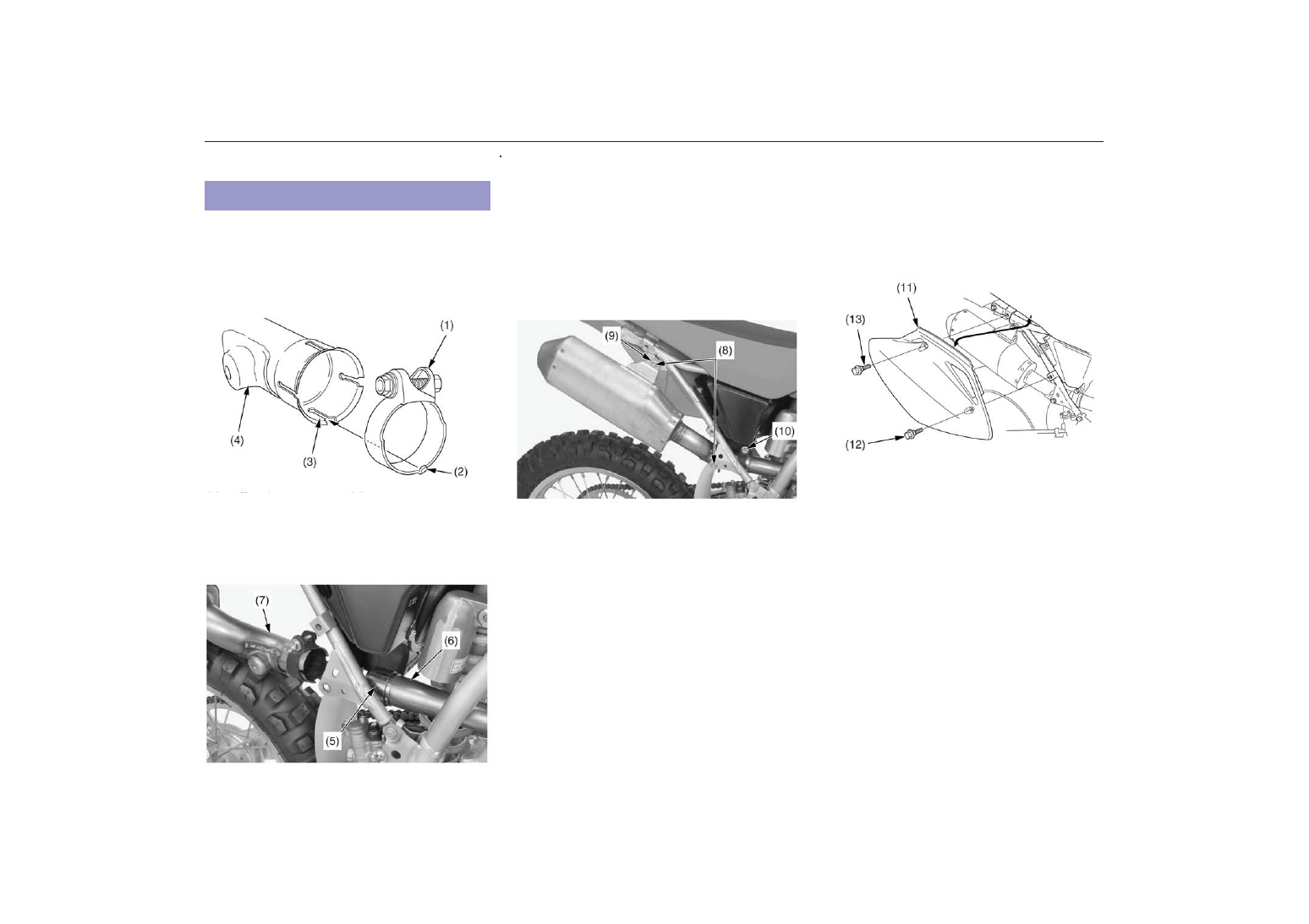

1.

Снимите старую прокладку.

2.

Установите хомут глушителя (1), соединив фиксатор
(2) хомута глушителя с вырезами (3) на каждом
глушителе (4).

(1) хомут глушителя
(2) фиксатор
(3) вырез
(4) глушитель

3. Установите новую прокладку (5) на выпускную трубу

(6).

4. Установите глушитель (7) на выпускную трубу.

(5) прокладка
(6) выпускная труба
(7) глушитель

5.

Установите на место крепежные болты (8) и шайбу
(9).

6.

Затяните болт хомута глушителя (10) рекомендо%
ванным моментом:
21 Нм

7.  Затяните крепежные болты глушителя (8)

рекомендо%ванным моментом:
32 Нм

(8) крепежные болты глушителя
(9) шайба
(10) болт хомута глушителя

8.

Установите на место боковой кожух (11) и его болты
(12).

9.

Установите на место крепежные болты (13) седла и
затяните их рекомендованным моментом:
26 Нм

(11) боковой кожух
(12) болт бокового кожуха
(13) болты крепления седла

Установка глушителя

Выпускная труба/Глушитель

Обслуживание мотоцикла Honda

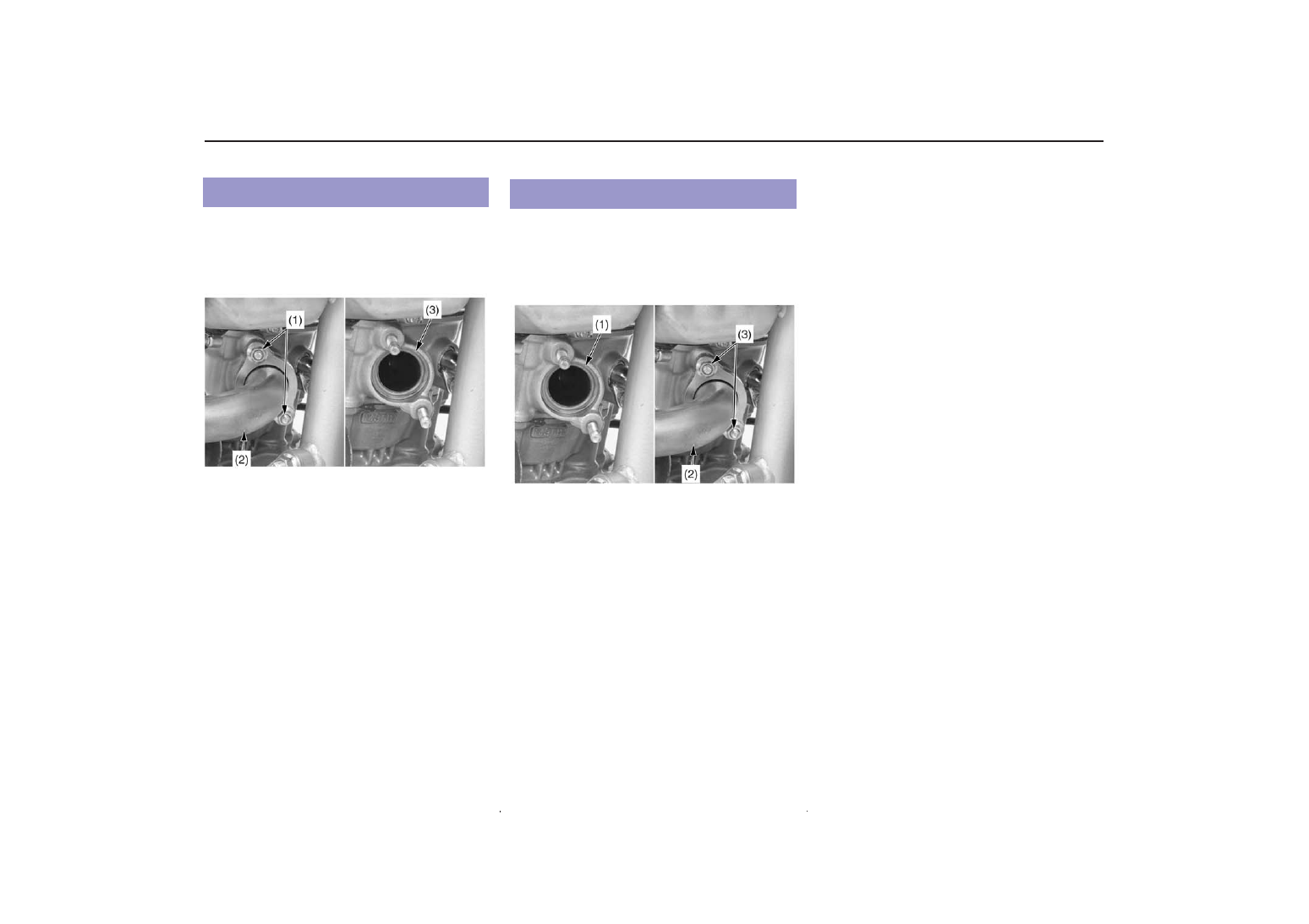

1.

Установите новую прокладку (1) выпускной трубы как
показано на рисунке.

2.

Установите выпускную трубу (2) и крепежные ее
гайки (3).

(1) прокладка выпускной трубы (новая)
(2) выпускная труба
(3) крепежные гайки выпускной системы

1.

Снимите глушитель (стр. 85).

2.

Снимите крепежные гайки (1) выпускной трубы,
выпускную трубу (2) и старую прокладку (3).

(1) крепежные гайки выпускной системы
(2) выпускная труба
(3) прокладка (старая)

3.

Установите глушитель (стр. 86), но не затягивайте
болты.

4.  Затяните крепежные гайки выпускной трубы c

требуемым моментом.
11 Нм

5.

Затяните болт хомута глушителя и крепежные болты
глушителя (стр. 86).

6.  Установка выполняется в порядке, обратном

процедуре снятия.

Установка выпускной трубы

Демонтаж выпускной трубы

Дополнительные операции по техническому обслуживанию

Обслуживание мотоцикла Honda

Ознакомьтесь с правилами техники безопасности на стр.
19.

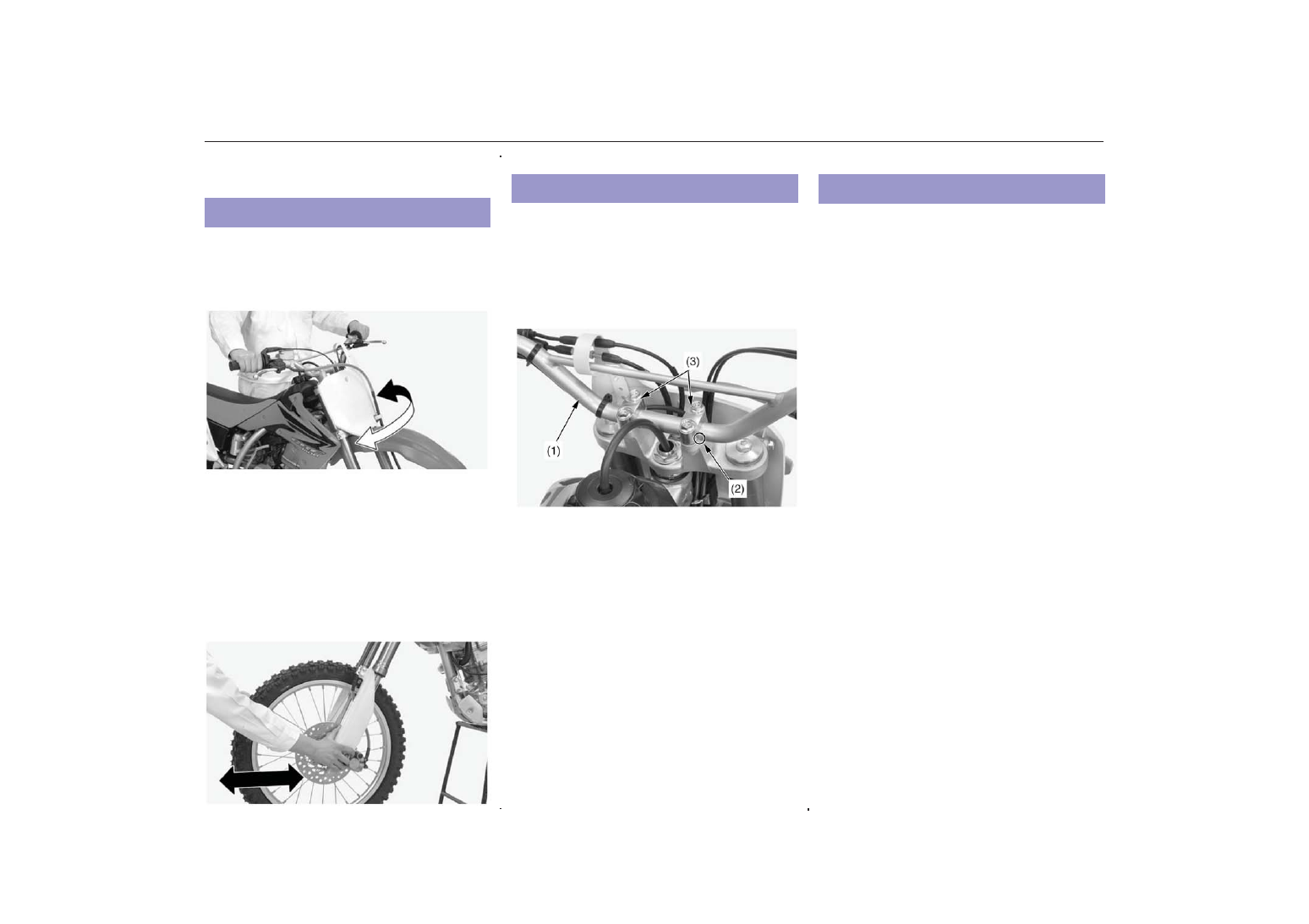

1. Устанавливайте мотоцикл, используя опору,

предназначенную для проведения технического
обслуживания (переднее колесо вывешено),
поверните руль вправо, а затем влево, чтобы
проверить плавность работы подшипников рулевой
головки.

2.

Встаньте перед мотоциклом. Возьмитесь за
переднюю вилку (в районе оси). Переместите вилку
по направлению к двигателю и отпустите, чтобы
проверить люфты подшипников рулевой головки.
Если вилка не перемещается плавно или в рулевой
головке имеется люфт, это может указывать на износ
рулевых втулок. Для получения информации
касательно порядка замены или регулировки
обратитесь к инструкциям руководства по ремонту
или к официальному дилеру Honda.

1.  Проверьте состояние руля (1) на отсутствие

деформаций или трещин.

2.  Убедитесь в том, что руль не изменил своего

первоначального положения (путем осмотра
установочной метки(2)).

3.

Проверьте затяжку болтов верхнего кронштейна (3):
22 Нм
Сначала затягиваются передние болты.

(1) руль
(2) установочная метка
(3) верхние кронштейны руля

Необходимо регулярно отсоединять верхние концы
тросов приводы дроссельной заслонки, сцепления и
рычага горячего пуска. Тщательно смазывайте оси
вращения рычагов смазкой для тросов. Работающий с
заеданиями трос привода дроссельной заслонки,
сцепления или рычага горячего пуска подлежит замене.

Убедитесь в том, что дроссельная заслонка полностью
закрывается при любом положении руля.

Проверка подшипников головки руля

Проверка руля

Тросы управления
