Поршень/Поршневые кольца/Поршневой палец

Обслуживание мотоцикла Honda

Информацию относительно минимально допустимых
величин вы можете получить, обратившись к Руководству
по ремонту либо проконсультировавшись с сотрудниками
дилерского центра Honda.

1.

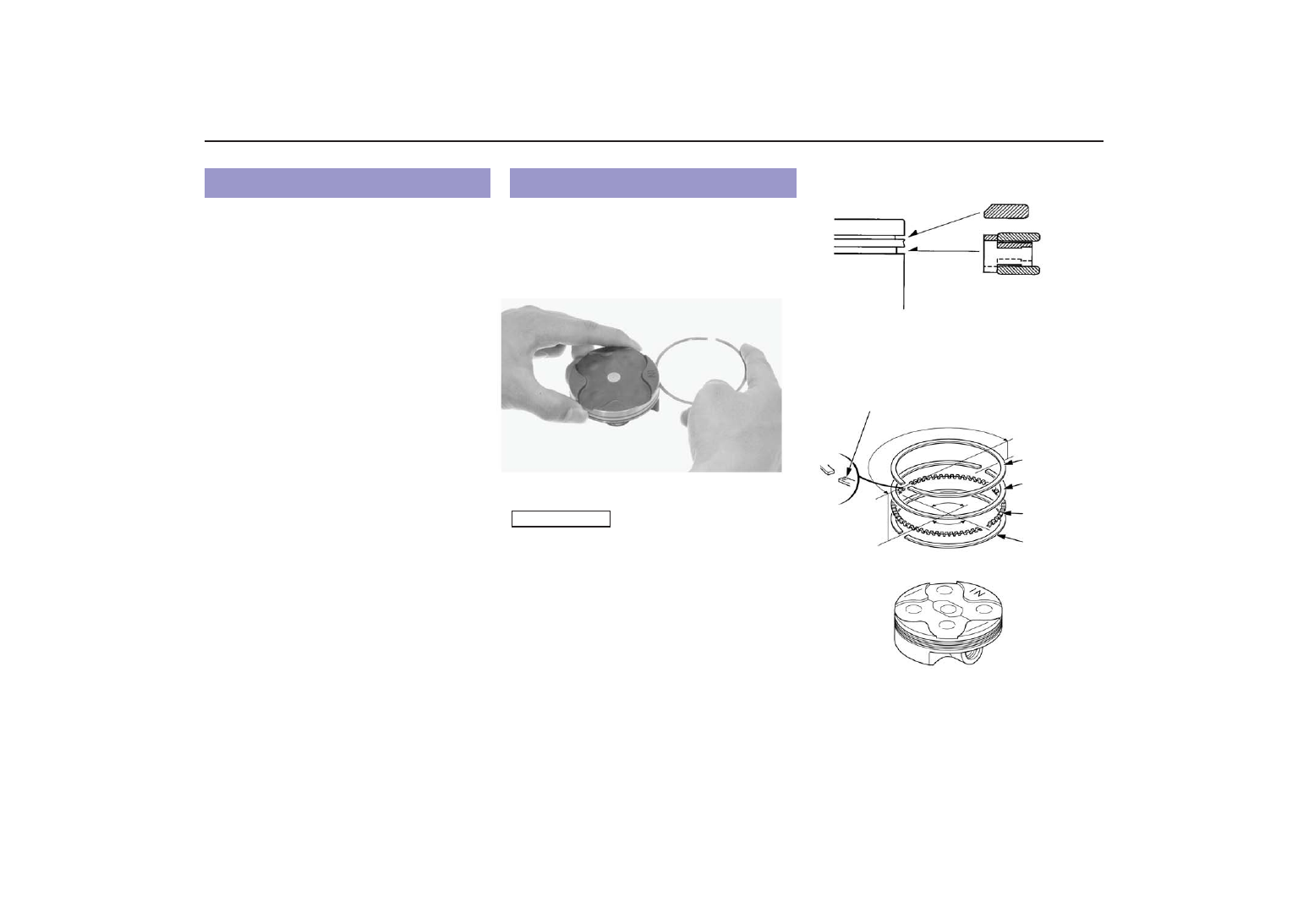

С помощью снятого поршневого кольца удалите
нагар с головки поршня и канавок поршневых колец.

2.

Нанесите на поршневые кольца смазку и установите
их на место.

Во избежание повреждения колец не разжимайте их на
слишком большую величину.
Старайтесь не повредить кольца во время их обратной
установки.

•

Для установки маслосъемного кольца необходимо
предварительно установить промежуточное кольцо,
затем устанавливаются верхнее и нижнее кольцо.

•

Установите верхнее кольцо на поршень, расположив
его стороной с меткой вверх.

3.

Установленные кольца должны свободно вращаться

в канавках, не заедая.
Расположите разрыв верхнего кольца на 180
градусов от разрыва нижнего кольца.
Расположите разрыв промежуточного кольца на 90
градусов от разрыва нижнего и верхнего кольца.

.

Проверка поршня/поршневых колец/поршневого
пальца

Установка поршневого пальца

ПРИМЕЧАНИЕ

верхнее

кольцо

маслосъемное

кольцо

верхнее
кольцо

промежуточное
компрессионное
кольцо

маслосъемное
кольцо

компрессионное
кольцо

метка

Поршень/Поршневые кольца/Поршневой палец

Обслуживание мотоцикла Honda

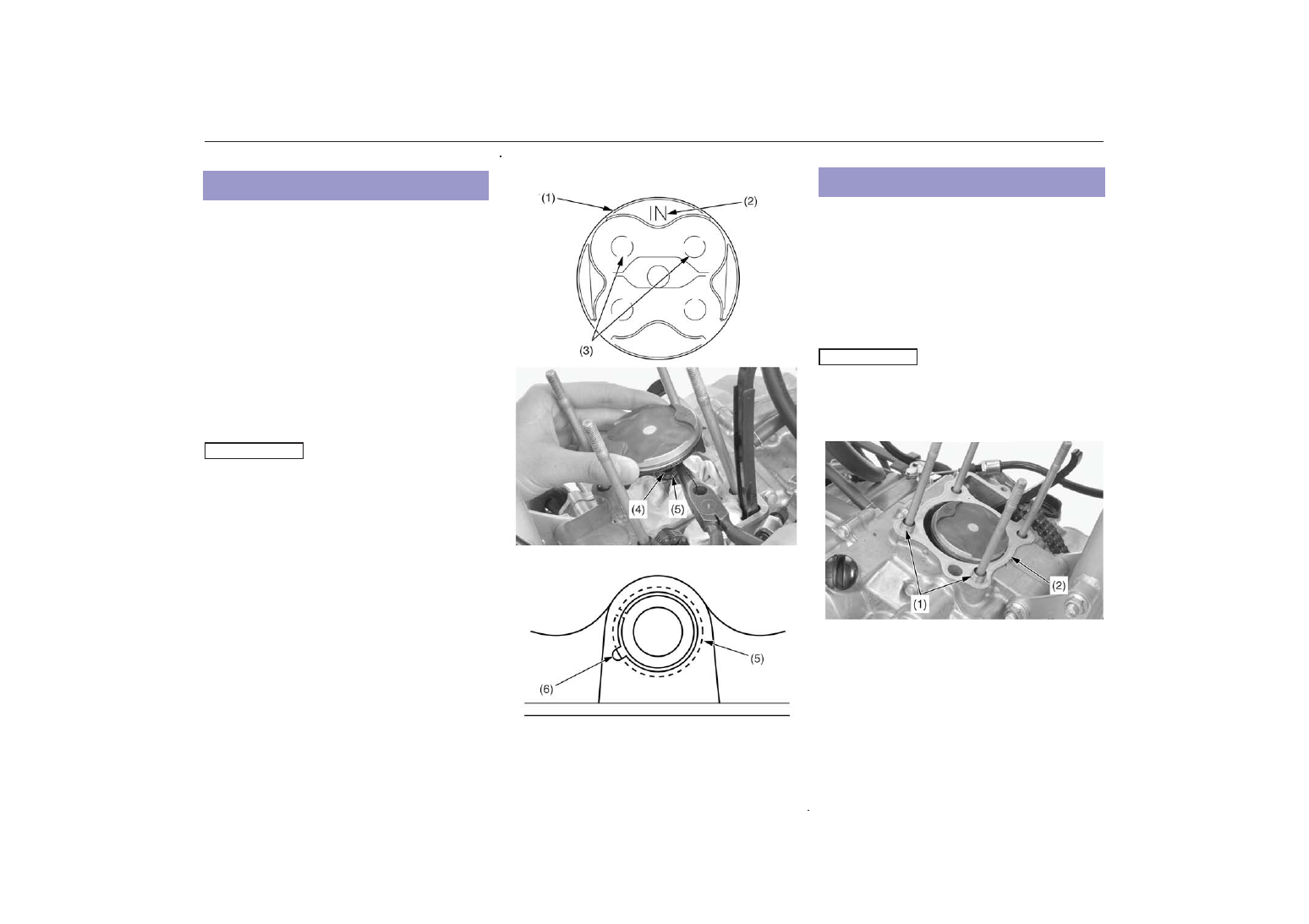

1.

Поместите над отверстием картера чистую ветошь
во избежание в него попадания стопорных колец
поршневого пальца.

2.

Нанесите масло на основе дисульфида молибдена
(смесь из равных частей моторного масла и консис%
тентной смазки на основе дисульфида молибдена, а
которой содержание присадки дисульфида молиб%
дена превышает три процента) на внутреннюю
поверхность малой головки шатуна.

3.

Установите поршень (1) меткой "IN" (2) и/или круп%
ными выемками (3) со стороны впускных клапанов
двигателя.

4.

Нанесите моторное масло на поршневой палец (4) и
внутреннюю поверхность окон поршневого пальца.
Установите на место поршневой палец и новые
стопорные кольца поршневого пальца.

Используйте только новые стопорные кольца. Не
устанавливайте использованные стопорные кольца.
Исключите падение стопорных колец в картер двигателя.
Не помещайте торцевой разрыв стопорного кольца в
вырез поршня (6).

(1) поршень
(2) метка "IN"
(3) клапанная выемка
(4) поршневой палец
(5) стопорное кольцо поршневого пальца
(6) вырез

1.

Поместите над отверстием картера чистую ветошь
во избежание попадания в него грязи и посторонних
веществ.

2.  Удалите остатки прокладочного материала с

поверхности картера карданного вала.

3.  Уберите ветошь. Исключите падение остатков

прокладочного материала в картер двигателя.

4.

Установите на место установочные шпильки (1) и
новую прокладку цилиндра (2).

Исключите падение установочных шпилек в картер
двигателя.

(1) установочные шпильки
(2) прокладка цилиндра

5.  Удалите остатки прокладочного материала с

поверхности цилиндра.

Установка поршня

ПРИМЕЧАНИЕ

Установка цилиндра

ПРИМЕЧАНИЕ

Поршень/Поршневые кольца/Поршневой палец

Обслуживание мотоцикла Honda

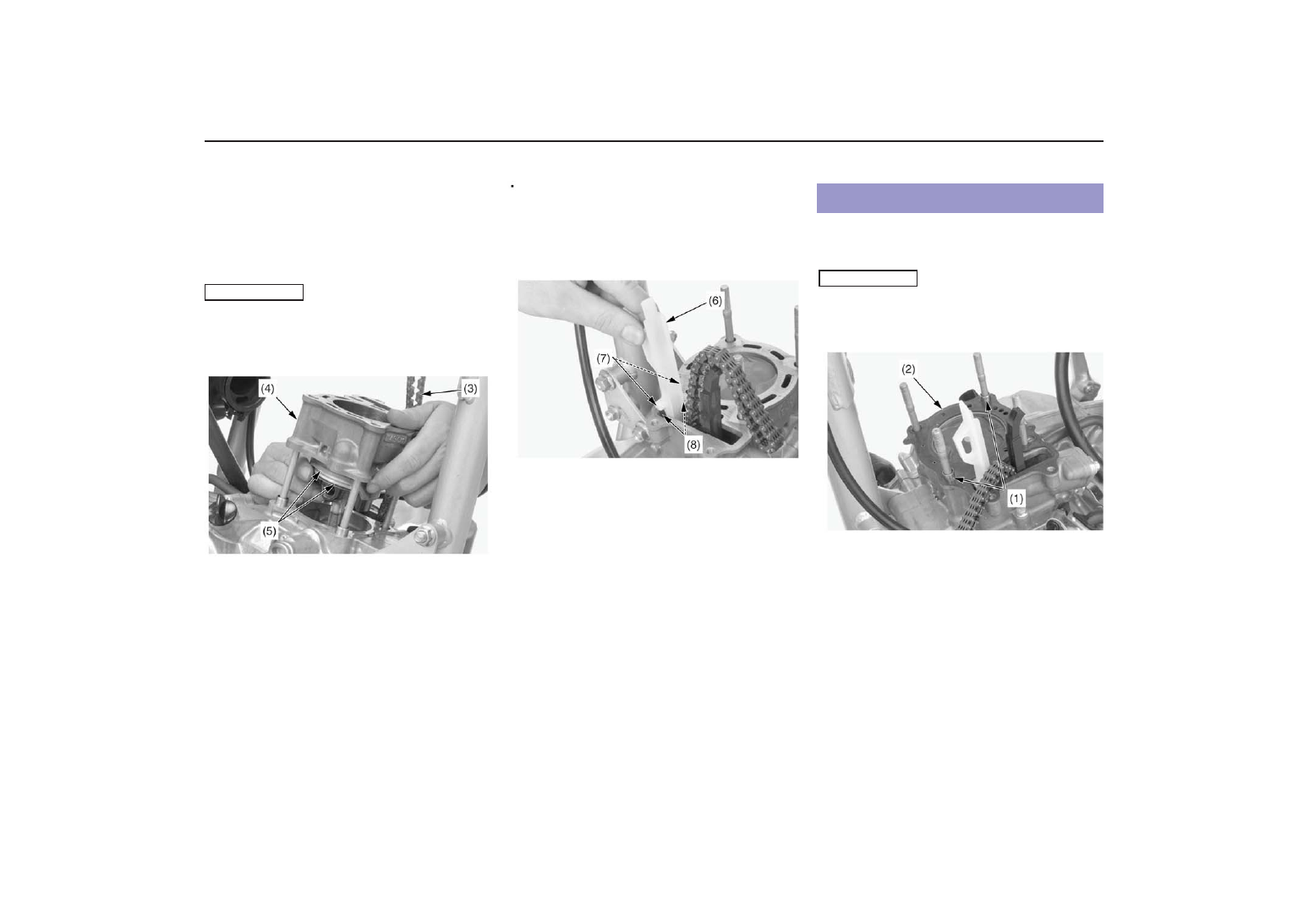

6.  Нанесите чистое моторное масло на зеркало

цилиндра, внешнюю поверхность поршня и порш%
невые кольца.
Пропустите приводную цепь (3) распределительного
вала через цилиндр. Сжимая поршневые кольца (5),
установите цилиндр поверх поршневых колец.

Старайтесь не повредить поршневые кольца и зеркало
цилиндра.

(3) цепь распредвала
(4) цилиндр
(5) поршневые кольца

7.

Установите направляющую (6) цепи распредвала.
Установите штифты (7) направляющей распредвала
в пазы цилиндра. Вдавливайте направляющую до ее
впрессовки в отверстие на картере.

(6) направляющая цепи распредвала
(7) штифты направляющей цепи распредвала
(8) пазы цилиндра

1.

Установите на место установочные шпильки (1) и
новую прокладку головки цилиндра (2).

Исключите падение установочных шпилек в картер
двигателя.

(1) установочные шпильки
(2) прокладка головки цилиндра

(продолжение на следующей странице)

ПРИМЕЧАНИЕ

Установка головки цилиндра

ПРИМЕЧАНИЕ

Поршень/Поршневые кольца/Поршневой палец

Обслуживание мотоцикла Honda

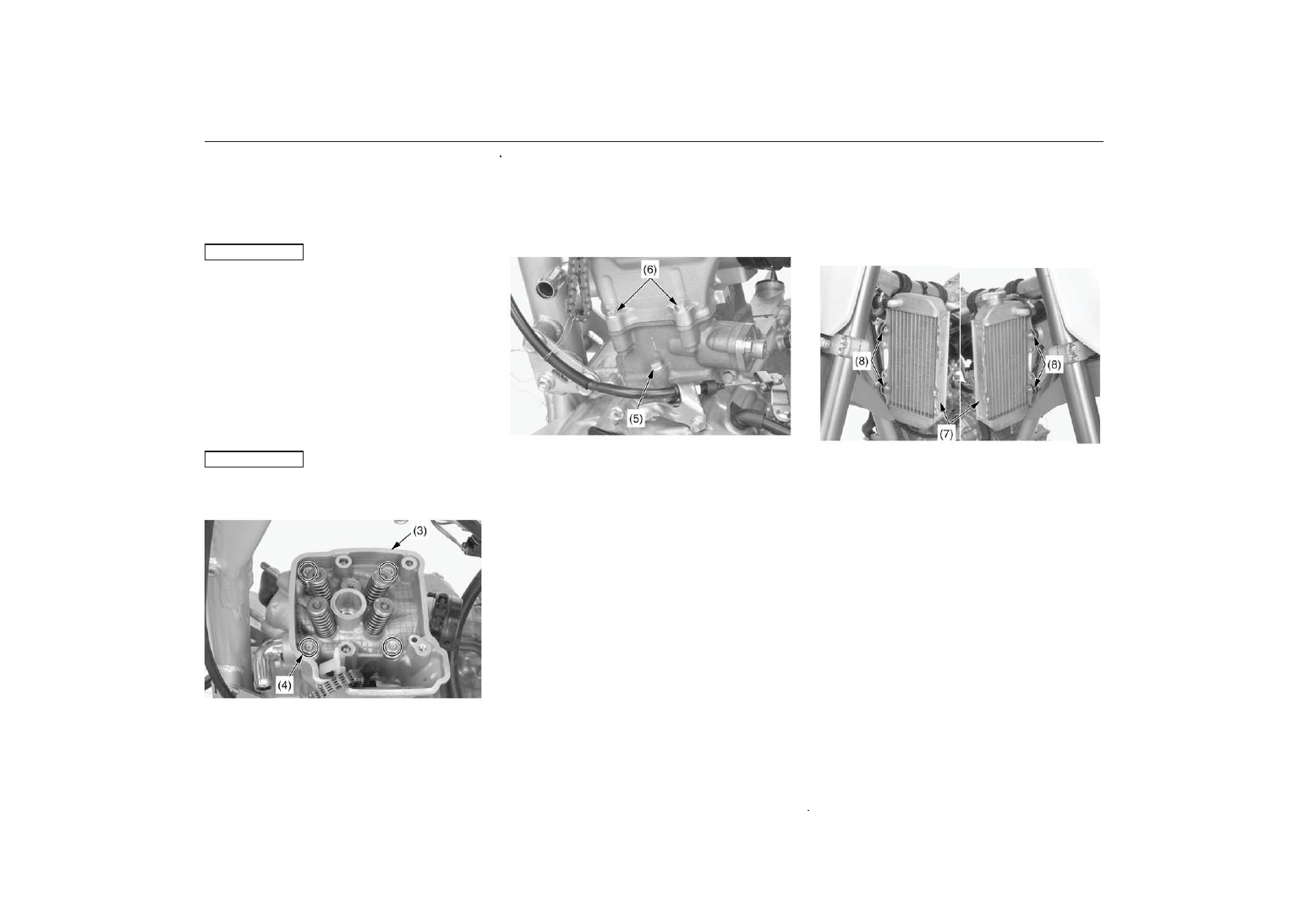

2.

Пропустите приводную цепь распределительного
вала через головку (3) цилиндра.
Установите на место головку цилиндра.

При установке головки цилиндра старайтесь не
повредить сопряженные поверхности.

3.

Нанесите моторное масло на резьбу гаек головки
цилиндра.
Установите на место шайбы и гайки (4) головки
цилиндров.
Затяните рекомендованным моментом гайки
головки цилиндра перекрестным образом в два%три
приема.
31 Нм

Исключите падение шайб и гаек в картер двигателя.

(3) головка цилиндра
(4) гайки головки цилиндра и их шайбы

4.

Установите на место стяжной болт (5) цилиндра и
болты (6) головки цилиндра. Затяните их рекомен%
дованным моментом:
10 Нм

(5) болт цилиндра
(6) болты головки цилиндра

5.

Установите на место радиаторы (7) и затяните
крепежные болты/шайбы (8).

6.

Подсоедините дренажную трубку радиатора (9)

7.

Подсоедините магистрали системы охлаждения (10).

(7) радиаторы
(8) крепежные болты радиаторы и их шайбы

ПРИМЕЧАНИЕ

ПРИМЕЧАНИЕ
