Охлаждающая жидкость

Обслуживание мотоцикла Honda

Система охлаждения мотоцикла CRF предназначена для
отвода тепла от двигателя с помощью рубашки охлаж%
дения, встроенной в конструкцию блока и головки
цилиндра.
Грамотное техническое обслуживание будет способ%
ствовать безотказной работе двигателя и позволит
предотвратить замерзание, перегрев и коррозию
двигателя.

Используйте только высококачественный антифриз на
базе этиленгликоля, который содержит ингибиторы
коррозии и рекомендован для использования в
двигателях с алюминиевыми блоками цилиндра.

Необходимая информация об охлаждающей жидкости
указана на упаковке.

Для приготовления охлаждающей жидкости используется
только дистиллированная вода. Вода с высоким содер%
жанием минералов или солей может нанести вред алюми%
ниевому блоку двигателя.

Применение охлаждающей жидкости с силикатными ин
гибиторами коррозии может стать причиной преж
девременного износа насоса системы охлаждения или
засорения каналов радиатора. Использование водопро
водной воды в системе охлаждения может привести к
выходу двигателя из строя.

Система охлаждения мотоцикла заполнена на сборочном
предприятии 50%процентным раствором антифриза и
дистиллированной воды. Такая охлаждающая жидкость
рекомендуется для большинства температурных условий
и обеспечивает хорошую защиту от коррозии.

При концентрации антифриза менее 40% невозможно
обеспечить достаточную защиту системы охлаждения от
коррозии.

Не рекомендуется увеличивать концентрацию антифриза,
поскольку это приведет к снижению эффективности сис%
темы охлаждения. Охлаждающая жидкость с высокой
концентрацией антифриза (до 60%) должна применяться
исключительно в условиях минусовых температур.
Регулярно проверяйте систему охлаждения, если
мотоцикл эксплуатируется в зимнее время в условиях
минусовых температур.

Ознакомьтесь с правилами техники безопасности на стр.
19.

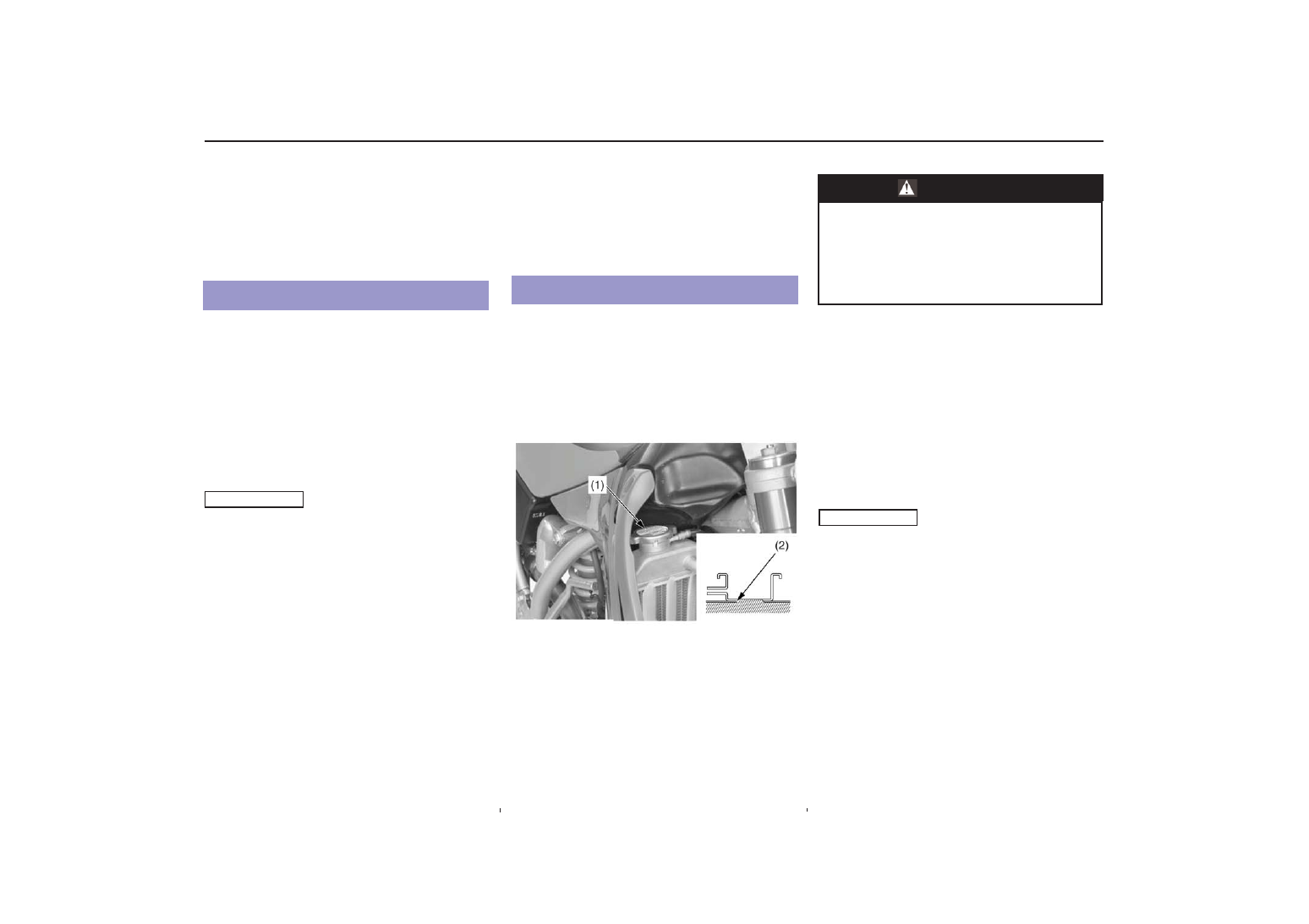

1.  На холодном двигателе снимите крышку радиатора (1)

и проверьте уровень охлаждающей жидкости.
Охлаждающая жидкость должна достигать нижней
кромки заправочной горловины радиатора (2).

(1) крышка горловины радиатора
(2) заправочная горловина

2. Если уровень низкий, необходимо долить

охлаждающую жидкость.
Проверка уровня охлаждающей жидкости
производится перед каждой поездкой.
Утечка 20%60 миллилитров охлаждающей жидкости
через дренажную трубку является нормальным
явлением. Если утечка превышает этот уровень,
проверьте систему охлаждения.

Заправочная емкость:
0,76 литра при разборке системы

3.  Надёжно заверните крышку радиатора.

Неплотно затянутая крышка радиатора может стать
причиной утечки охлаждающей жидкости, что приведет к
перегреву и выходу из строя двигателя.

Рекомендации относительно охлаждающей жидкости

ПРИМЕЧАНИЕ

Проверка уровня и долив охлаждающей жидкости

ПРЕДОСТЕРЕЖЕНИЕ

Если снять крышку радиатора, пока двигатель еще
горячий, охлаждающая жидкость может выплес%
нуться и причинить серьёзные ожоги.

Всегда давайте двигателю и радиатору остыть,
прежде чем снимать пробку радиатора.

ПРИМЕЧАНИЕ

Охлаждающая жидкость

Обслуживание мотоцикла Honda

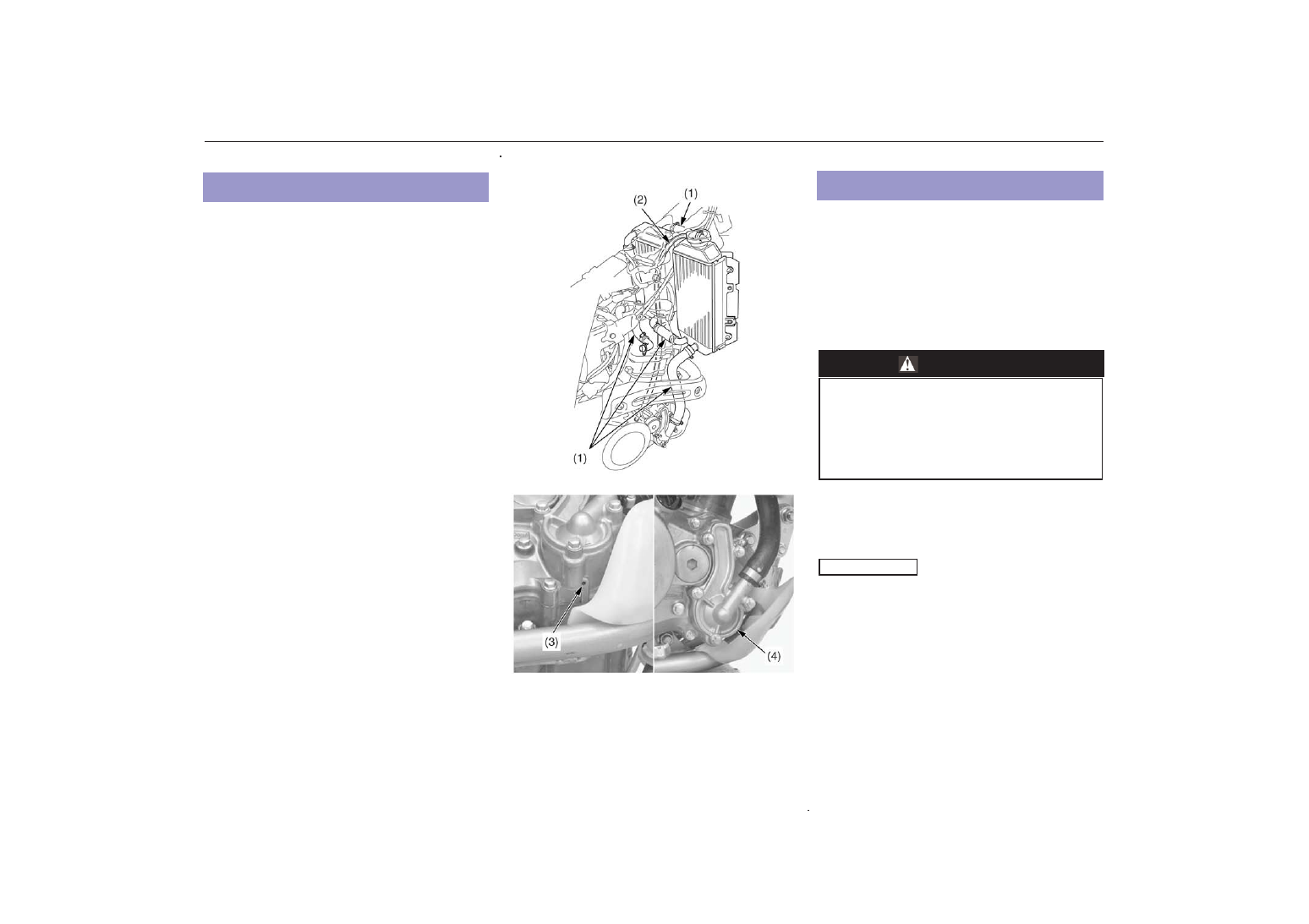

1. Проверяйте систему охлаждения на отсутствие

протечек (инструкции по диагностике неисправностей
системы охлаждения приведены в руководстве по
ремонту Honda).

2. Осматривайте магистрали (1) системы на предмет

наличия трещин и износа. Проверяйте надежность
затяжки хомутов магистралей.

3. Проверьте, не ослаблены ли крепления радиатора.
4. Проверьте правильность подсоединения дренажной

трубки (2) и отсутствие в ней загрязнений.

5. Проверьте чистоту сот радиатора.
6. Проверяйте отверстие проверки утечки охлаждающей

жидкости (3), расположенной под кожухом водяного
насоса (4) на отсутствие протечек. Убедитесь в том, что
отверстие открыто. Протечка воды через отверстие
указывает на неисправность уплотнения системы
охлаждения. Протечка масла через отверстие
указывает на неисправность прокладки блока
цилиндра. Для замены данных уплотнений необходимо
следовать инструкциям руководства по ремонту Honda
либо обратиться к официальному дилеру Honda. Обе
прокладки заменяются одновременно.

(1) магистрали системы охлаждения
(2) дренажная трубка
(3) отверстие проверки утечки охлаждающей жидкости
(4) крышка водяного насоса

Ознакомьтесь с правилами техники безопасности на стр.
19.

Операция должна выполняться официальным дилером
Honda, если только у вас нет требуемого инструмента,
справочных данных и вы не обладаете соответствующей
квалификацией.

Обратитесь к Руководству по ремонту Honda.

Правила утилизации охлаждающей жидкости приведены
в разделе Вы и окружающая среда на стр. 190.

Неправильная утилизация рабочих жидкостей ведет к
загрязнению окружающей среды.

Проверка системы охлаждения

Замена охлаждающей жидкости

ПРЕДОСТЕРЕЖЕНИЕ

Если снять крышку радиатора, пока двигатель еще
горячий, охлаждающая жидкость может
выплеснуться и причинить серьёзные ожоги.

Всегда давайте двигателю и радиатору остыть,
прежде чем снимать пробку радиатора.

ПРИМЕЧАНИЕ

Воздухоочиститель

Обслуживание мотоцикла Honda

Ознакомьтесь с правилами техники безопасности на стр.
19.

Фильтрующий элемент воздухоочистителя состоит из
двух полиуретановых неразделяемых частей.
Загрязненный воздушный фильтр приводит к падению
выходной мощности двигателя.

Правильное и своевременное техническое обслуживание
воздухоочистителя очень важно для транспортных
средств, предназначенных для внедорожной езды. За%
грязненный, промокший, изношенный или дефектный
воздухоочиститель позволит грязи, пыли и иным вещест%
вам беспрепятственно проникать в двигатель.

Фильтрующий элемент воздухоочистителя подлежит
более частой замене при эксплуатации мотоцикла в
нетипично влажных или пыльных условиях. Прокон%
сультируйтесь со специалистами официального дилера
Honda для определения сервисных интервалов, соот%
ветствующих режиму эксплуатации вашего мотоцикла.

К воздухоочистителю мотоцикла CRF предъявляются
особые требования. Для замены используйте только
оригинальный фильтрующий элемент, предназначенный
именно для данного мотоцикла, либо элемент
равноценного качества.

Правильное ведение технического обслуживания
воздухоочистителя позволит обеспечить продолжи%
тельную и безотказную службу двигателя, а также
избежать дорогостоящего ремонта, потери мощности,
чрезмерного расхода топлива и преждевременного
выхода свечей зажигания из строя.

Неправильное техническое обслуживание воздухо
очистителя или его отсутствие могут привести к
ухудшению технических характеристик и прежде
временному износу двигателя.

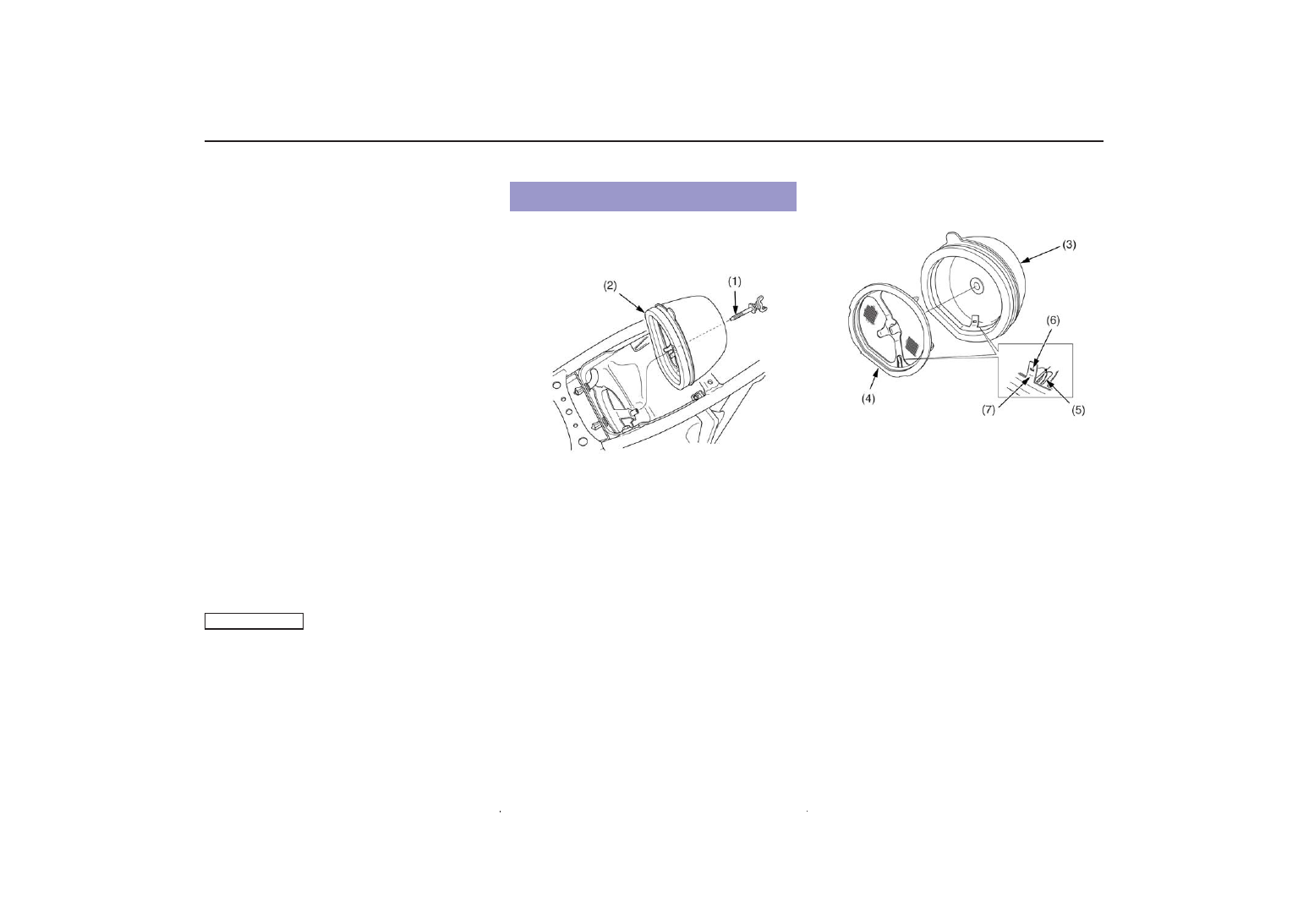

1.  Снимите заднее седло (см. стр. 29).
2.  Снимите крепежный болт (1) и узел воздухоочистителя

(2) в сборе.

(1) крепежный болт воздухоочистителя
(2) воздухоочиститель в сборе

3.  Извлеките фильтрующий элемент (3) из держателя (4).

(3) фильтрующий элемент (6) отверстие
(4) держатель (7) фиксатор
(5) фиксатор держателя

4.  Промойте фильтрующий элемент в чистом негорючем

растворителе. Затем промойте в теплом мыльном
растворе, прополощите и тщательно просушите.
Фильтрующий элемент воздухоочистителя состоит из
двух частей: внутренней и внешней, которые не могут
быть разделены.

5. Тщательно протрите внутреннюю поверхность корпуса

воздухоочистителя.

6. После просушки элемента необходимо пропитать его

чистым маслом для поролоновых фильтров Honda
Foam Air Filter Oil или эквивалентным средством.
Для пропитки элемента необходимо нанести масло для
поролоновых фильтров на всю его внутреннюю и
внешнюю поверхность, втирая масло руками.
Удалите излишки масла выжиманием.

7.  Нанесите тонкий слой белой литиевой смазки Honda

ли аналогичного средства на поверхность сопряжения
фильтрующего элемента и его держателем.

8. Произведите сборку фильтрующего элемента и

держателя.
Установите фиксатор (5) держателя в отверстие (6)
фиксатора фильтрующего элемента (7).

(продолжение на следующей странице)

ПРИМЕЧАНИЕ

Очистка

Воздухоочиститель

Обслуживание мотоцикла Honda

9.

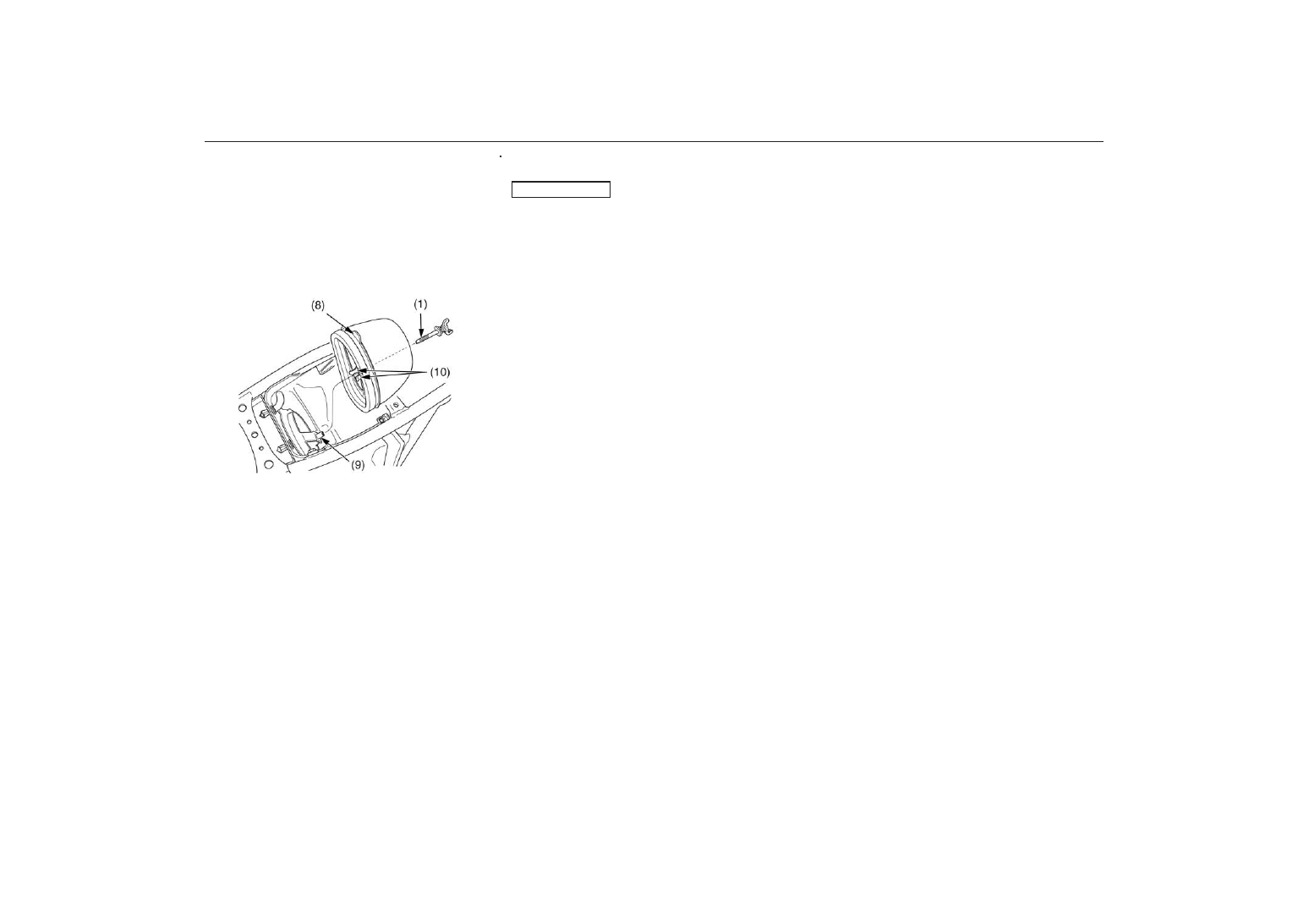

Установите воздухоочиститель в сборе в кожух.

•

Установите узел воздухоочистителя фиксатором (8)
фильтрующего элемента вверх.

•

Расположите защелку (9) фильтрующего элемента
между фиксаторами воздухоочистителя (10).

10.  Установите на место и затяните крепежный болт   .

воздухоочистителя (1).

(1) крепежный болт воздухоочистителя
(8) фиксатор фильтрующего элемента
(9) защелка фильтрующего элемента
(10) фиксаторы держателя фильтрующего элемента

Неправильная установка узла воздухоочистителя может
привести к проникновению пыли и грязи в двигатель и
последующему повышенному износу поршневых колец и
цилиндра.

11.

Установите на место седло (см. стр. 29).

ПРИМЕЧАНИЕ
