Подвеска

Обслуживание мотоцикла Honda

6.

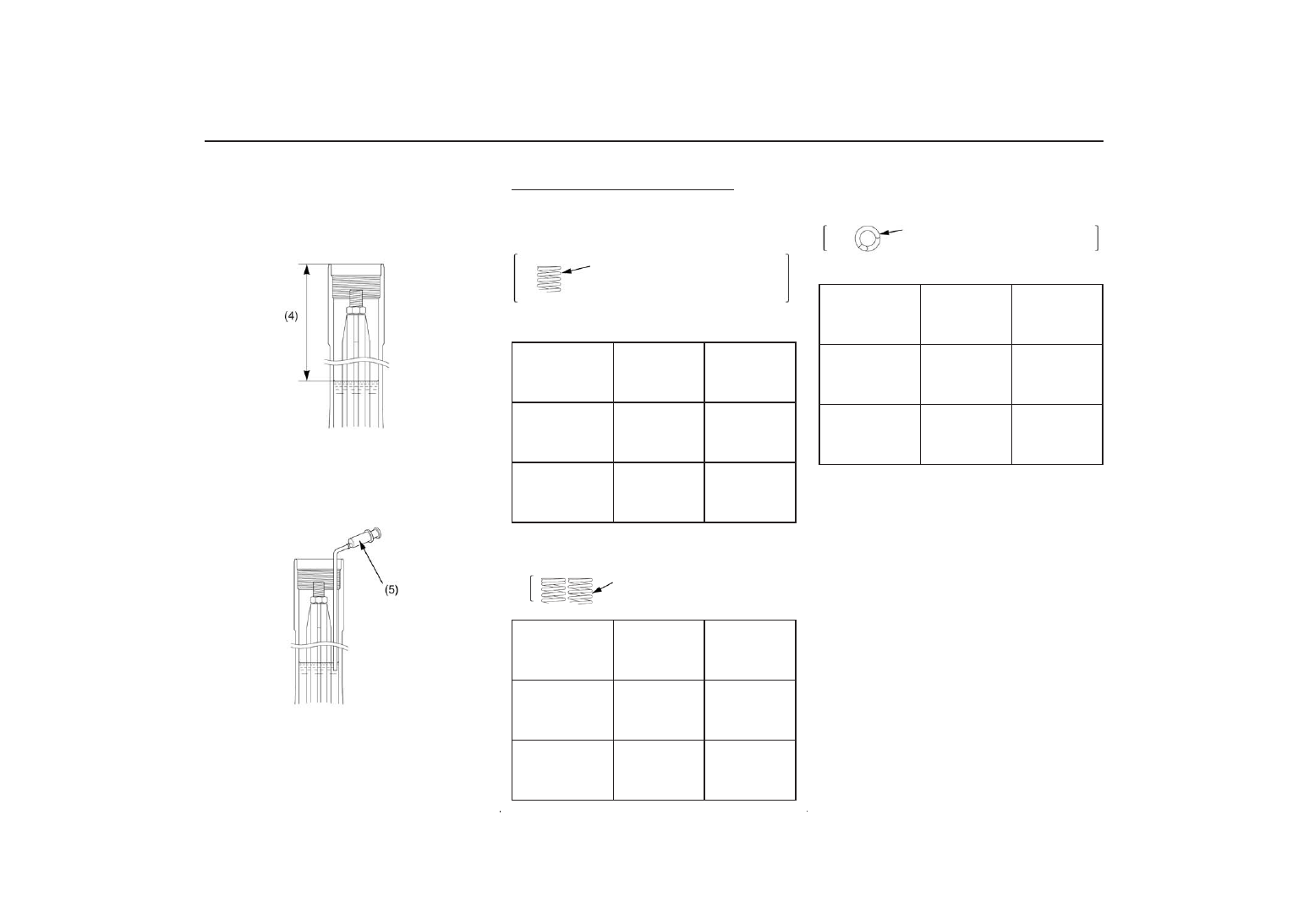

Держа трубу вилки вертикально, измерьте уровень
масла (4) от верхнего торца трубы.

(4) уровень масла

7.

Приведите уровень масла в соответствие со
штатным, добавляя или убавляя масло с помощью
шприца, продаваемого в отделе послепродажного
обслуживания.

(5) шприц

Уровень амортизационного масла (CRF150R)

Стандартная (0,34 кгс*м) пружина вилки

.Мягкая опционная (0,32 кгс*м) пружина вилки

Жесткая опционная (0,36 кгс*м) пружина вилки

.

1 виток с обоих концов
(заводской продукт)

Стандартный
уровень
масла
[емкость]

123,0 мм
357,0 см3

Максимальны
й уровень
масла
[емкость]

123,0 мм
357,0 см3

Слегка
жестче в
конце хода
сжатия.

Минимальный
уровень
масла
[емкость]

189,0 мм
303,7 см3

Слегка
мягче  в
конце хода
сжатия.

2 витка на одном конце;
1 виток на другом конце

Стандартный
уровень
масла
[емкость]

127,7 мм

353,2 см3

Максимальны
й уровень
масла
[емкость]

127,7 мм

353,2 см3

Слегка
жестче в
конце хода
сжатия.

Минимальный
уровень
масла
[емкость]

193,7 мм

299,9 см3

Слегка
мягче  в
конце хода
сжатия.

1 метка

Стандартный
уровень
масла
[емкость]

128,3 мм

352,7 см3

Максимальны
й уровень
масла
[емкость]

128,3 мм

352,7 см3

Слегка
жестче в
конце хода
сжатия.

Минимальный
уровень
масла
[емкость]

194,3 мм

299,4 см3

Слегка
мягче в
конце хода
сжатия.

Подвеска

Обслуживание мотоцикла Honda

Уровень амортизационного масла (CRF150RB)

Стандартная (0,36 кгс*м) пружина вилки

.Мягкая опционная (0,34 кгс*м) пружина вилки

Жесткая опционная (0,38 кгс*м) пружина вилки

..
Обязательно проверьте уровень масла. После слива
некоторое количество масла остается в трубе, что
приводит к слегка повышенному уровню.
]
Убедитесь в том, что уровень масла в обеих перьях вилки
одинаковый.

Если шприца нет в наличии, первоначально залейте
меньшее, чем требуется, количество масла, затем
добавляйте масло малыми порциями, до достижения
штатного уровня, проводя проверку уровня после каждого
долива.

8.

Установите на место пружину и гнездо пружины.

1 метка
(заводской продукт)

Стандартный
уровень
масла
[емкость]

141,0 мм

342,0 см3

Максимальны
й уровень
масла
[емкость]

131,0 мм

350,1 см3

Слегка
жестче в
конце хода
сжатия.

Минимальный
уровень
масла
[емкость]

193,7 мм

299,4 см3

Слегка
жестче в
конце хода
сжатия.

1 виток с обоих концов

Стандартный
уровень
масла
[емкость]

135,7 мм

346,3 см3

Максимальны
й уровень
масла
[емкость]

125,7 мм

354,4 см3

Слегка
жестче в
конце хода
сжатия.

Минимальный
уровень
масла
[емкость]

188,4 мм

303,7 см3

Слегка
жестче в
конце хода
сжатия.

2 метки

Стандартный
уровень
масла
[емкость]

137,9 мм

344,5 см3

Максимальны
й уровень
масла
[емкость]

127,9 мм

352,6 см3

Слегка
жестче в
конце хода
сжатия.

Минимальный
уровень
масла
[емкость]

190,6 мм

301,9 см3

Слегка
жестче в
конце хода
сжатия.

Тормоза

Обслуживание мотоцикла Honda

Ознакомьтесь с правилами техники безопасности на стр.
19.

Тормозные механизмы переднего и заднего колес
гидравлические, дискового типа. По мере износа
тормозных колодок уровень тормозной жидкости
понижается. Понижение уровня тормозной жидкости
может быть вызвано и ее утечкой.

Тормозную систему следует регулярно осматривать,
чтобы суметь вовремя заметить возможную утечку
жидкости. Периодически проверяйте уровень тормозной
жидкости и износ тормозных колодок.

Если величина свободного хода рычага либо педали
тормозов увеличилась сверх положенного, проверьте
износ тормозных колодок. Если износ колодок не достиг
предельного (стр. 78) значения, это может означать, что в
тормозную систему проник воздух.
Для прокачки тормозной системы обратитесь к
инструкциям руководства по ремонту или к официальному
дилеру Honda.

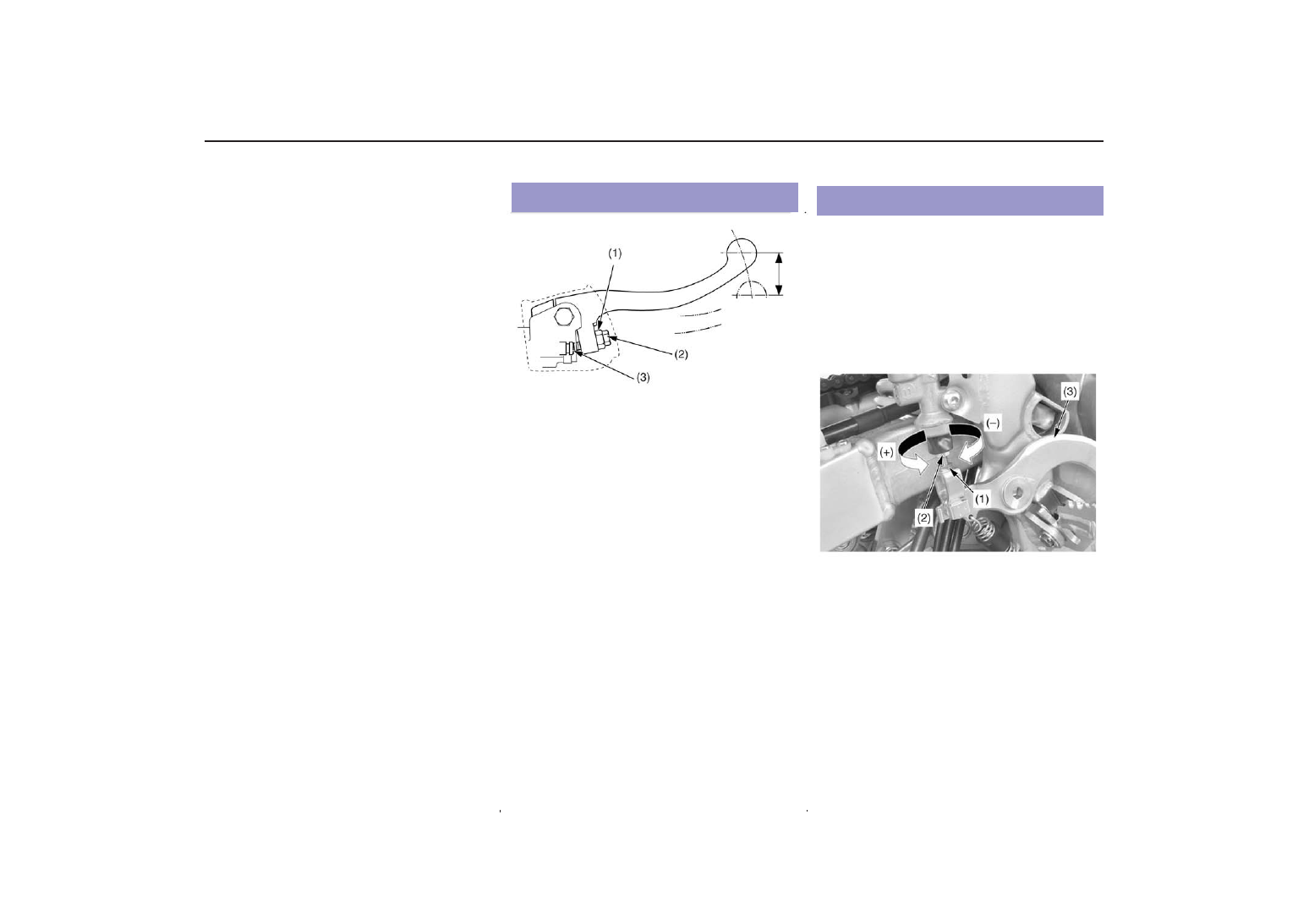

(1) контргайка
(2) регулятор
(3) поршень

1.

Ослабьте контргайку (1).

2.

Для увеличения свободного хода рычага необходимо
поворачивать регулятор (2) по часовой стрелке.
Для уменьшения свободного хода рычага
необходимо поворачивать регулятор (2) против
часовой стрелки.

3. Удерживая регулятор, затяните контргайку

рекомендованным моментом:
5,9 Нм

4.  Выжмите рычаг тормоза, отпустите его, затем

раскрутите колесо и убедитесь в его свободном
вращении. Повторите эту операцию несколько раз.

5.  Проверьте величину свободного хода, плавно

выжимая рычаг до начала срабатывания тормозных
механизмов.
Свободный ход:
10 % 20 мм

6.

Нанесите силиконовую смазку на контактирующие
поверхности регулятора и поршня (3).

Высота педали заднего тормоза должна быть
приблизительно на одном уровне с правой подножкой.

1. Ослабьте контргайку (1) и поверните

регулировочный болт (2) в направлении (+), чтобы
увеличить высоту педали, и в направлении (%), чтобы
уменьшить высоту педали.

2.

После достижения необходимой высоты необходимо
затянуть контргайку рекомендованным моментом:
17,2 Нм

(1)

контргайка

(2)

регулировочный болтедали

(3)

педаль заднего тормоза

(+) увеличение

высоты

педали

(%)

уменьшения высоты

Регулировка рычага переднего тормоза

Высота педали заднего тормоза

Тормоза

Обслуживание мотоцикла Honda

Проверка уровня тормозной жидкости в переднем
тормозном контуре
(

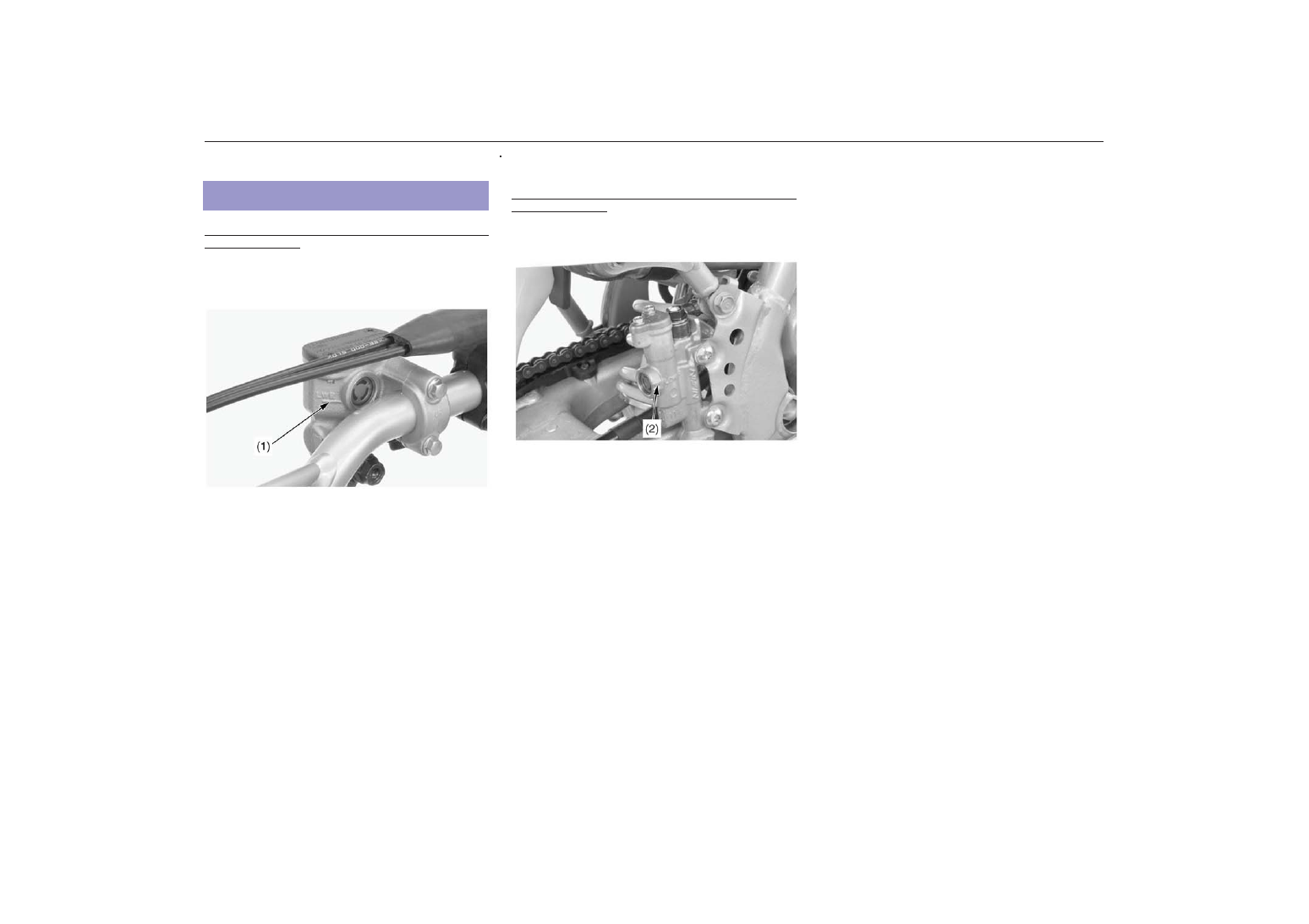

1) Нижняя отметка уровня LOWER

Проверьте уровень жидкости на вертикально стоящем
мотоцикле.

Он должен быть выше нижней (LOWER) отметки (1). Если
уровень находится на нижней отметке LOWER или ниже
неё, проверьте износ тормозных колодок (стр. 78).

Изношенные колодки подлежат замене. Если колодки не
изношены, проверьте, нет ли утечки жидкости из
тормозной системы.

Если величина свободного хода превышает 20 мм, это
может указывать на проникновение воздуха в тормозную
систему. В этом случае тормозную систему необходимо
прокачать. Для прокачки тормозной системы обратитесь к
инструкциям руководства по ремонту или к официальному
дилеру Honda.

Проверка уровня тормозной жидкости в заднем
тормозном контуре

(2) Нижняя отметка уровня LOWER

Проверьте уровень жидкости на вертикально стоящем
мотоцикле.
Он должен быть выше нижней (LOWER) отметки (2). Если
уровень находится на нижней отметке LOWER или ниже
неё, проверьте износ тормозных колодок (стр. 78).
Изношенные колодки подлежат замене. Если колодки не
изношены, проверьте, нет ли утечки жидкости из
тормозной системы.
Если величина свободного хода превышает 30 мм, это
может указывать на проникновение воздуха в тормозную
систему. В этом случае тормозную систему необходимо
прокачать. Для прокачки тормозной системы обратитесь к
инструкциям руководства по ремонту или к официальному
дилеру Honda.

Проверка уровня тормозной жидкости
