Расположение узлов и механизмов

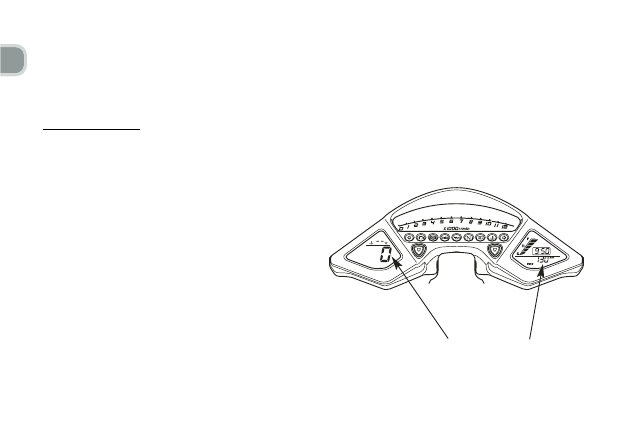

Спидометр/Одометр/Указатель пробега за поездку/

Спидометр (1)
Показывает скорость движения.
Показывает скорость в километрах в час (км/ч) или
милях в час (миль/ч) в зависимости от исполнения.

Только версия E.

Порядок переключения км/ч и миль/ч указан
на странице 33.

Одометр (2)
Показывает величину общего пробега.
Этот счётчик может индицировать от 0 до
999 999 километров (миль).

(1) Спидометр
(2) Одометр

(1)

(2)

Расположение узлов и механизмов

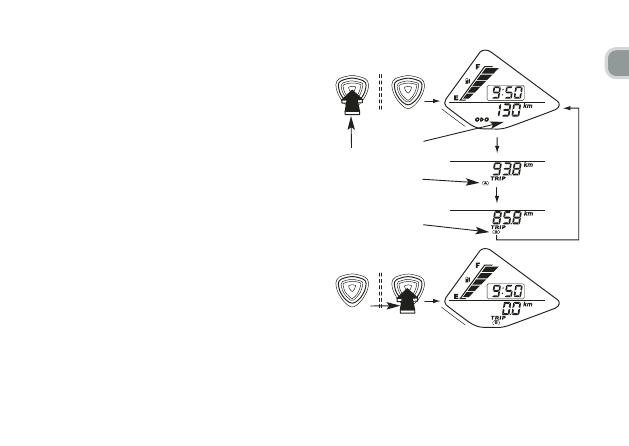

Указатель пробега за поездку (1)
Показывает расстояние, пройденное за поездку.
Мотоцикл оснащен двумя указателями пробега:
Указатель пробега А (2) (Trip A) и указатель пробега
за поездку В (3) (Trip B). Для переключения между
указателями пробега А и В необходимо нажать
кнопку SET (4).
Последовательное нажатие на кнопку SET (4) при-
водит к поочередному отображению на дисплее
следующих функций: одометр, указатель пробега А,
указатель пробега В.

Для сброса показаний указателя пробега за поездку
нажмите и удерживайте кнопку RESET (сброс) (5)
при отображающемся счетчике пробега А или В.

(1) Указатель пробега за поездку
(2) Указатель пробега за поездку А
(3) Указатель пробега за поездку В
(4) Кнопка SET (УСТАНОВКИ)
(5) Кнопка сброса показаний RESET

(1)

(3)

(4)

(5)

(2)

Расположение узлов и механизмов

(2)

(a)

(b)

(c)

(1)

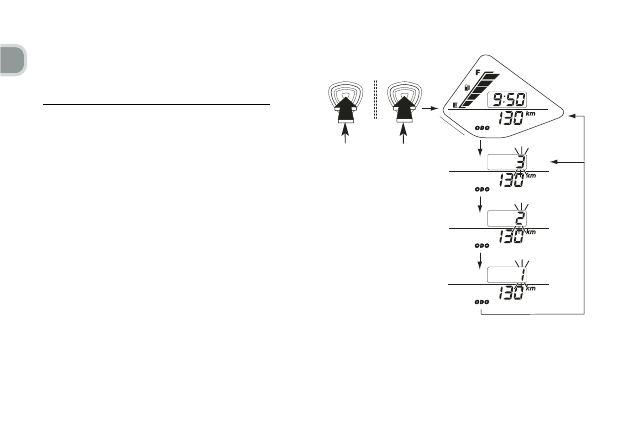

Настройка интенсивности подсветки дисплея
Предусмотрена возможность выбора 3 уровней ин-
тенсивности подсветки.

Регулировка интенсивности подсветки:

1. Установите ключ зажигания в положение

ON (ВКЛ).

2.  Нажмите и удерживайте кнопку SET (1) и кноп-

ку RESET (2) более двух секунд. Нажмите кноп-
ку RESET несколько раз для выбора нужного
уровня интенсивности подсветки.



a – Максимальный уровень подсветки 3;



a – Средний уровень подсветки 2;



с - Минимальный уровень подсветки 1.

Для завершения процедуры настройки необходимо
нажать кнопки SEL и RESET и удерживать их не ме-
нее двух секунд, либо нажать один раз кнопку SET
(1) для установки времени (стр. 31).

(1) Кнопка SET (УСТАНОВКИ)
(2) Кнопка сброса показаний RESET

Расположение узлов и механизмов

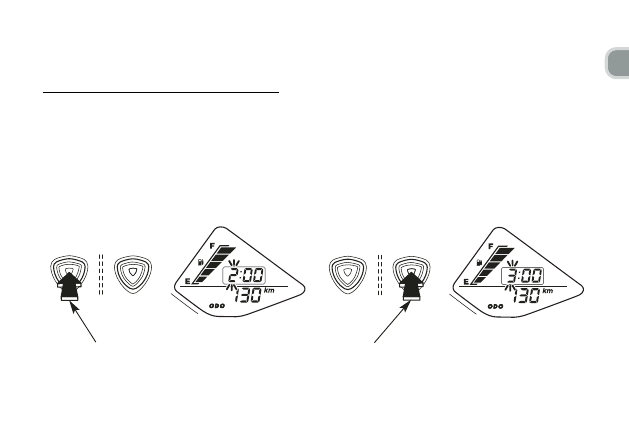

Цифровые часы
Отображают текущее время в часах и минутах.

Для установки часов следуйте процедуре:

1.  Установите ключ зажигания в положение
 ON

(ВКЛ).

2. Выберите уровень интенсивности подсветки

(стр. 30).

3.  Для установки времени нажмите кнопку SET (1)

один раз. Часы перейдут в режим установки, на
что будет указывать мигание цифр.

4. Для установки показаний часов нажимайте

кнопку RESET (2) до появления на индикаторе
желаемого значения часов.

•  Для быстрой установки показаний часов

нажмите и удерживайте кнопку RESET
(СБРОС) до появления желаемого значе-
ния.

(1) SET button

(1)

(2)

(2) RESET button

(1) Кнопка SET (УСТАНОВКИ)

(2) Кнопка сброса показаний RESET
