Расположение узлов и механизмов

(№ позиции) Наименование

Функции

(10) Сигнализатор низкого давления масла

в двигателе  (красного цвета)

Высвечивается, когда давление масла в двигателе падает
ниже штатного значения. А также при включении зажи-
гания, когда двигатель не работает. Гаснет после запуска
двигателя, кроме случаев периодического включения при
работе непрогретого двигателя на холостом ходу.

Эксплуатация двигателя при недостаточном давлении мо-
торного масла может привести к выходу двигателя из строя.

(11) Индикатор нейтрали (зеленый)

Высвечивается при включении нейтральной передачи.

(12) Индикатор дальнего света (синий)

Высвечивается при включении дальнего света фары.

(13) Кнопка сброса показаний RESET

Используйте эту кнопку для:
• Установки времени.
• Сброса показаний указателя пробега за поездку
• Настройки интенсивности подсветки дисплея
• Изменения единиц измерения для спидометра,

одометра и указателя пробега за поездку
(только тип Е) (стр. 33)

ПРИМЕЧАНИЕ

Расположение узлов и механизмов

(№ позиции) Наименование

Функции

(14) Сигнализатор температуры охлаждающей

жидкости (красного цвета)

Высвечивается при увеличении температуры охлаждающей
жидкости выше допустимого предела. Если сигнализатор
загорелся во время движения, остановитесь и проверьте
уровень охлаждающей жидкости в бачке. Ознакомьтесь со
страницами 44-45 Руководства и не продолжайте движе-
ния до устранения причины.

Работа двигателя при температуре выше допустимой
может привести к его выходу из строя.

(15) Индикатор указателей правого поворота

(зеленый)

Мигает при включении правых указателей поворота.

ПРИМЕЧАНИЕ

Расположение узлов и механизмов

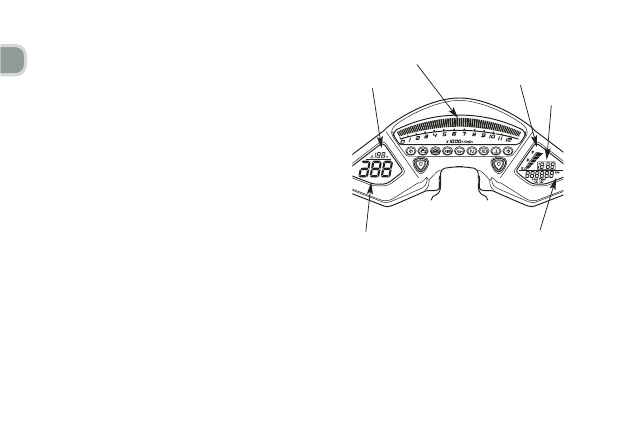

Показания дисплея
При повороте ключа зажигания в положение ON
(ВКЛ) дисплей тахометра (1), многофункциональ-
ный дисплей (2) и дисплей спидометра/указателя
температуры (3) на непродолжительное время ото-
бражают все режимы и сегменты цифровой индика-
ции, чтобы вы могли убедиться в их исправности.

Единицы измерения «mph” - “мили в час” (4) и
“mile” -”мили” (5) будут высвечиваться только для
версии Е.

Показания цифровых часов (6) сбрасываются при
отсоединении аккумуляторной батареи.

(1) Дисплей тахометра
(2) Многофункциональный дисплей
(3) Дисплей спидометра/указателя температуры
(4) «mph» - «мили в час»
(5) «mile» -»мили»
(6) Часы

(4)

(1)

(3)

(5)

(2)

(6)

Расположение узлов и механизмов

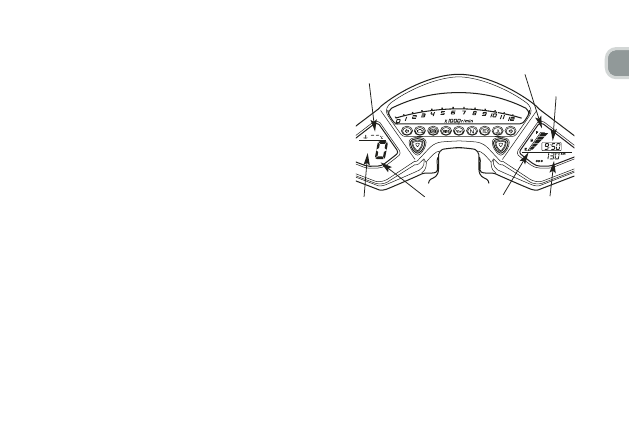

Многофункциональный дисплей
На многофункциональном дисплее (1) отобража-
ются:

Уровень топлива

•

Часы

•

ODO (Одометр)

•

Указатели пробега за поездку A и В (TRIP)

•

Переключение режимов индикации скорости и

•

пробега (только для типа Е)(стр. 33)

Дисплей спидометра / указателя температуры (2)
выполняет следующие функции:

Спидометр

•

Указатель температуры охлаждающей жидкости

•

Переключение режимов индикации скорости

•



и пробега (только для типа Е)(стр. 33)

(1) Многофункциональный дисплей
(2) Спидометр/указатель температуры
(3) Указатель уровня топлива
(4) Часы
(5) Одометр
(6) Спидометр
(7) Указатель температуры охлаждающей жидкости

(5)

(1)

(3)

(4)

(7)

(6)

(2)
