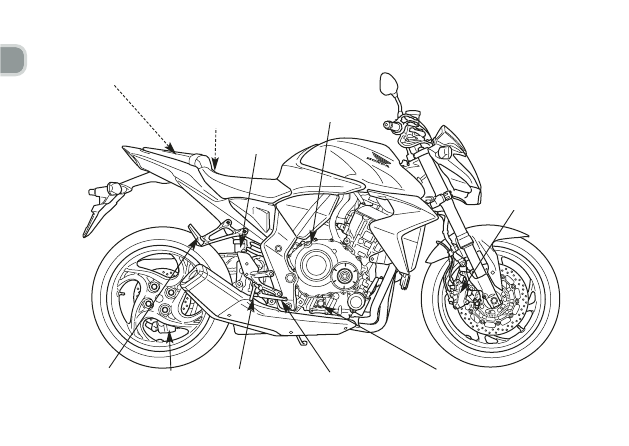

Расположение узлов и механизмов

Комплект инструментов

Аккумуляторная батарея

Блоки предохранителей

Главный предохра-

нитель

Пробка маслозаливной

горловины

ABS-CBS

Правый тормозной

суппорт в сборе

Бачок тормозной

жидкости заднего

тормоза

Контрольное окно

проверки уровня

моторного масла

Педаль заднего

тормоза

Подножка

ABS-CBS

Суппорт заднего

тормоза

Подножка

пассажира

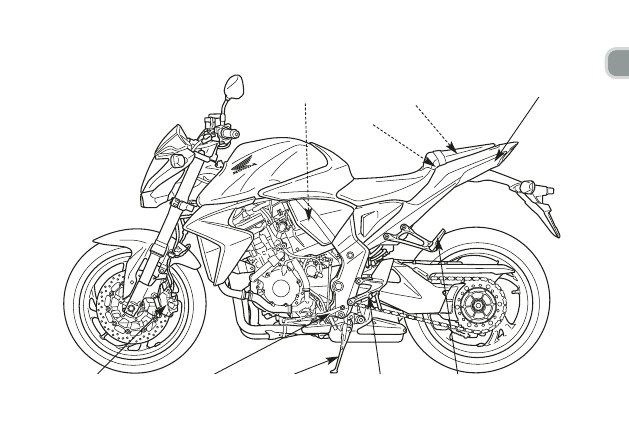

Расположение узлов и механизмов

Воздухоочи-

ститель

Держатель

шлема

Отделение для

документов

Замок седла

Подножка
пассажира

Подножка

Боковой

упор

Рычаг переклю-

чения передач

ABS-CBS Узел

левого тормозного

суппорта

Расположение узлов и механизмов

(2)

(3)

(1)

(7) (8) (9) (10) (11) (12) (13) (14)

(6)

(5)

(4)

(15)

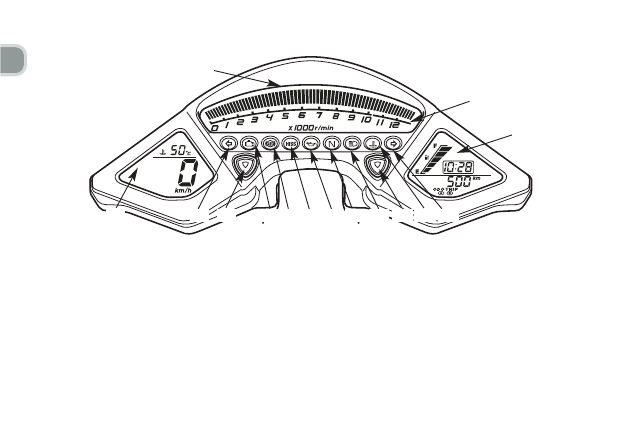

ПРИБОРЫ И ИНДИКАТОРЫ
Индикаторы располагаются на приборной панели.
Их назначение изложено в таблицах на следующих
страницах.

ПРИБОРЫ
(1) Тахометр
(2) Красная зона тахометра
(3) Многофункциональный дисплей
(4) Спидометр/указатель температуры
(5) Индикатор левых указателей поворота
(6) Кнопка SET (УСТАНОВКИ)

(7)   Индикатор системы управления двигателем
         PGM-FI
(8)   Сигнализатор ABS (CB1000RA)
(9)   Индикатор системы иммобилайзера (HISS)
(10)   Сигнализатор низкого давления
            моторного масла
(11)   Индикатор нейтрали
(12)   Индикатор дальнего света
(13)   Кнопка сброса показаний RESET
(14)   Сигнализатор высокой температуры
           охлаждающей жидкости
(15)   Индикатор правых указателей поворота

Расположение узлов и механизмов

(№ позиции) Наименование

Функции

(1) Тахометр

Показывает частоту вращения коленчатого вала двигателя
в оборотах в минуту. При включении зажигания шкала та-
хометра однократно высветится полностью до максималь-
ных значений.

(2) Красная зона тахометра

Никогда, даже после обкатки двигателя, не допускайте си-
туации, при которой стрелка тахометра будет находиться
в красной зоне.

Эксплуатация двигателя за пределами рекомендованной мак-
симальной частоты вращения вала двигателя (начало красной
зоны тахометра) может привести к выходу его из строя.

ПРИМЕЧАНИЕ
