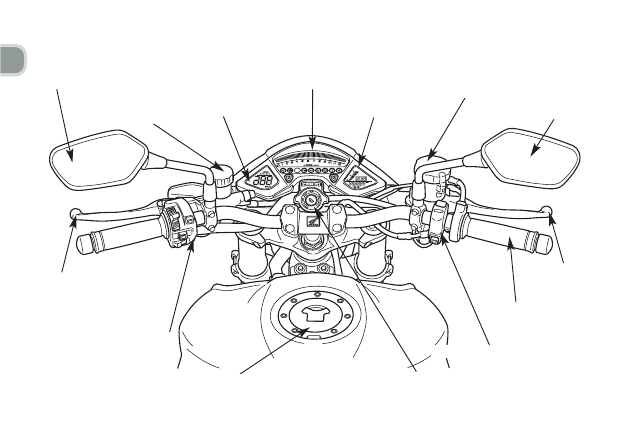

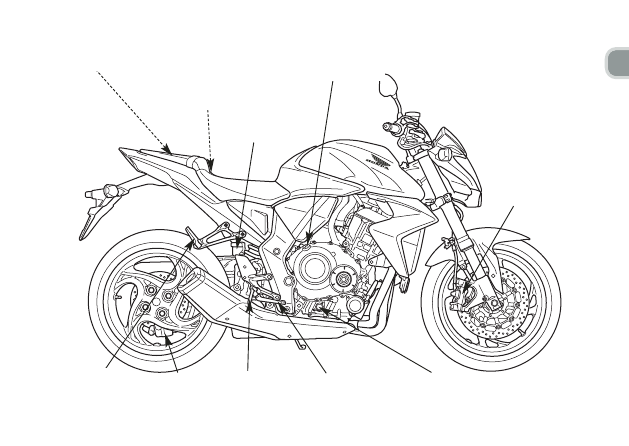

РАСПОЛОЖЕНИЕ УЗЛОВ И МЕХАНИЗМОВ ВЕРСИЯ CB 1000R

Тахометр

Индикаторы

Зеркало

заднего вида

Спидометр

Сигнализатор

температуры охлаж-

дающей жидкости

Бачок с рабочей

жидкостью гидро-

привода сцепления

Многофунк-

циональная панель

приборов

Бачок тормозной

жидкости переднего

тормоза

Рычаг выключения

сцепления

Органы управления

левой рукоятки руля

Пробка заправочной

горловины

топливного бака

Замок зажигания

Органы управления

правой рукоятки

руля

Рукоятка

акселератора

Рычаг

переднего

тормоза

Зеркало

заднего вида

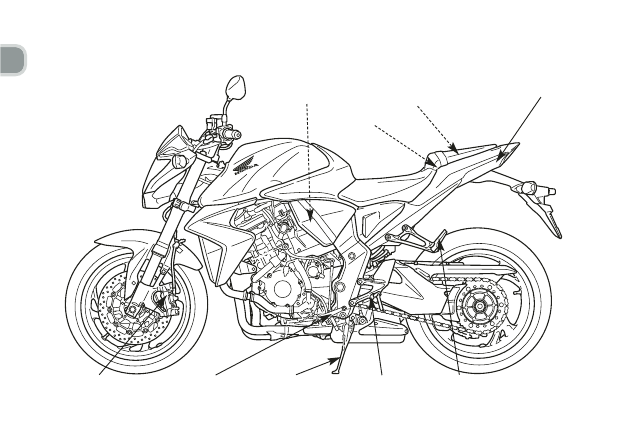

Безопасность эксплуатации мотоцикла

Комплект

инструментов

Аккумуляторная батарея

Блоки предохранителей

Главный предохранитель

Предохранитель системы

впрыска топлива

Бачок тормозной

жидкости заднего

тормоза

Пробка

маслозаливной

горловины

Узел правого ради-

ального тормозного

суппорта

Контрольное окно

проверки уровня
моторного масла

Педаль заднего

тормоза

Подножка

Суппорт заднего

тормоза

Подножка
пассажира

Безопасность эксплуатации мотоцикла

Воздухоочиститель

Держатель

шлема

Отделение

для документов

Замок седла

Подножка пассажира

Подножка

Боковой упор

Рычаг переключения

передач

Узел левого

радиального

тормозного суппорта

Расположение узлов и механизмов

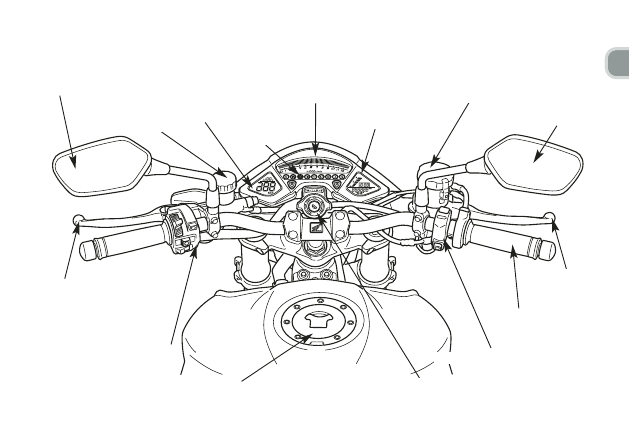

РАСПОЛОЖЕНИЕ УЗЛОВ И МЕХАНИЗМОВ ВЕРСИЯ CB 1000RA

Зеркало заднего вида

Бачок с рабочей жид-

костью гидропривода

сцепления

Спидометр

Сигнализатор

температуры охлаж-

дающей жидкости

Сигнализатор

антиблоки-

ровочной

системы

Тахометр

Индикаторы

Многофункциональ-

ная панель приборов

Бачок тормозной

жидкости переднего

тормоза

Зеркало заднего вида

Рычаг

переднего

тормоза

Рукоятка

акселератора

Органы управления

правой рукоятки

руля

Замок зажигания

Пробка заправочной горлови-

ны топливного бака

Органы управления левой

рукоятки руля

Рычаг выключения

сцепления
