Расположение узлов и механизмов

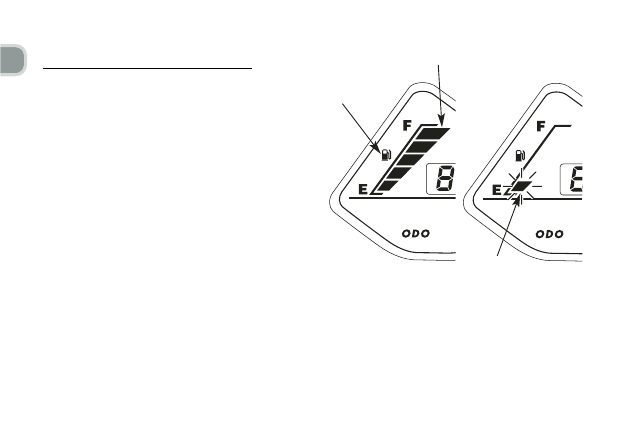

Указатель уровня топлива
Сигнализатор низкого уровня топлива (1)
На жидкокристаллическом дисплее указателя уров-
ня топлива при помощи градуированной шкалы
отображается приблизительное количество топлива
в топливном баке.
При отображении  деления F (2) количество топли-
ва в баке, включая резерв, составляет:
 17,0

л

Если на указателе мигает деление Е (3), это озна-
чает, что уровень топлива низок и необходимо как
можно скорее заправить бак топливом. При этом
количество топлива в баке вертикально стоящего
мотоцикла составляет приблизительно:
 4,0

л

При отсоединении аккумуляторной батареи пока-
зания сигнализатора низкого уровня топлива обну-
ляются.

(1) Сигнализатор низкого уровня топлива
(2) Деление F указателя уровня топлива
(3) Деление Е указателя уровня топлива

(1)

(2)

(3)

Расположение узлов и механизмов

Индикация неисправности указателя уровня
топлива:

При неисправности топливной системы на дисплее
указателя уровня топлива отобразятся индикаторы,
показанные на рисунке.
Если это произошло, при первой же возможности
обратитесь к официальному дилеру Honda.

Расположение узлов и механизмов

Указатель температуры охлаждающей жидкости
Указатель температуры охлаждающей жидкости (1)
отображает температуру охлаждающей жидкости в
цифровом виде.

Индикация температуры

Ниже 34 °C

Высвечивается "--- ---".

От 35 °C до 132 °C

Высвечивается действитель-
ная температура охлаждаю-
щей жидкости.

Выше 132°C

Постоянно отображается
"132 °C".

(1) Указатель температуры охлаждающей жидкости

(1)

Расположение узлов и механизмов

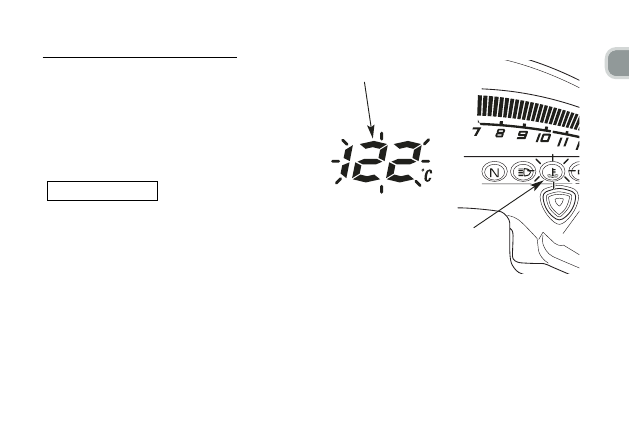

Сообщение о перегреве двигателя

По достижении температурой охлаждающей жид-
кости значения 122 °C, дисплей начинает мигать.
Одновременно высвечиваются сигнализатор неис-
правности (2) и сигнализатор температуры охлаж-
дающей жидкости (3).
Если это произошло, остановите двигатель и про-
верьте уровень охлаждающей жидкости в расшири-
тельном бачке. Ознакомьтесь со страницами 44-45
Руководства и не продолжайте движения до устра-
нения причины.

Работа двигателя при температуре выше допусти-
мой может привести к его выходу из строя.

(2) Сигнализатор неисправности
(3)  Сигнализатор высокой температуры
 охлаждающей

жидкости

ПРИМЕЧАНИЕ

(3)

(2)
