Погрузочный кран ПК-2М (технические характеристики)

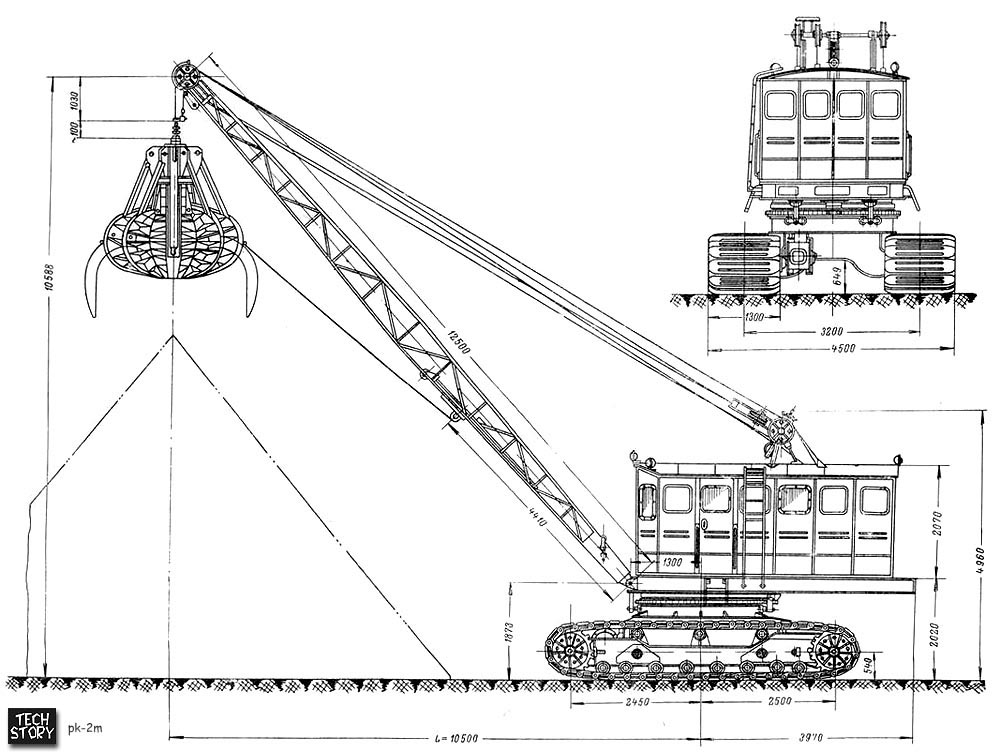

Габаритные размеры крана ПК-2М
| Радиус, описываемый хвостовой частью, мм | 3970 |
| Габаритные размеры, мм, ширина: | |
| ...по гусеницам | 4500 |
| ...поворотной платформы | 3200 |
| ...гусеничной ленты | 1300 |
| Длина гусеничной тележки, мм | 4950 |
| Длина решетчатой стрелы, мм | 12500 |
| Просвет под поворотной платформой, мм | 2020 |
| Высота крана по кузову, мм | 4090 |
| Высота крана по блокам двуногой стойки, мм | 4960 |
| Высота до оси пяты стрелы, мм | 1873 |
| Расстояние от оси пяты стрелы до оси вращения, мм | 1300 |
| Дорожный просвет, мм | 694 |
|
Торфяной погрузочный кран КПТ-1 (технические характеристики) описание и технические характеристики |
Торфяной погрузочный кран КПТ-1
представляет собой самоходную полноповоротную машину, на уширенно -
удлиненном гусеничном ходу с дизель - электрическим индивидуальным
приводом механизмов. Помимо основного назначения, кран КПТ-1 применяется
с грейферами ГДП и ГПП на погрузке древесины и пней при подготовке новых
и ремонте действующих торфяных полей.
Кран состоит из ходовой части, поворотной платформы, на которой
расположена силовая установка с лебедками, решетчатой стрелы и сменного
рабочего оборудования. Привод ходовой части, поворотной платформы и
рабочего оборудования - от индивидуальных электродвигателей, питаемых
дизель - электрической установкой ДСМ-50 или ДГ-50-10.
Поворотная платформа соединена с рамой гусеничного хода посредством
опорно-поворотного круга с шарнирным устройством. К раме крепятся
гусеничные балки с поддерживающими и опорными катками. На торце каждой
гусеничной балки монтируется механизм передвижения, представляющий собой
цилиндрический редуктор с фланцевым электродвигателем. На выходных
концах вала редуктора установлены ведущие звездочки гусеничного хода.
Траки гусениц и опорные катки крана унифицированы с торфяным
экскаватором ТЭ-3М. Стрела крана сварной конструкции, состоит из двух
частей и шарнирно крепится в передней части поворотной платформы. В
верхней части стрелы размещены блоки, из которых два входят в систему
стрелового, а три - в систему грузового балласта. Кран снабжен
ограничителем грузоподъемности и конечными выключателями ограничителя
подъема груза и угла подъема стрелы. Рабочие механизмы крана - лебедки
подъема груза и стрелы, а так же механизм поворота платформы имеют
отдельные электродвигатели и устройства для управления.

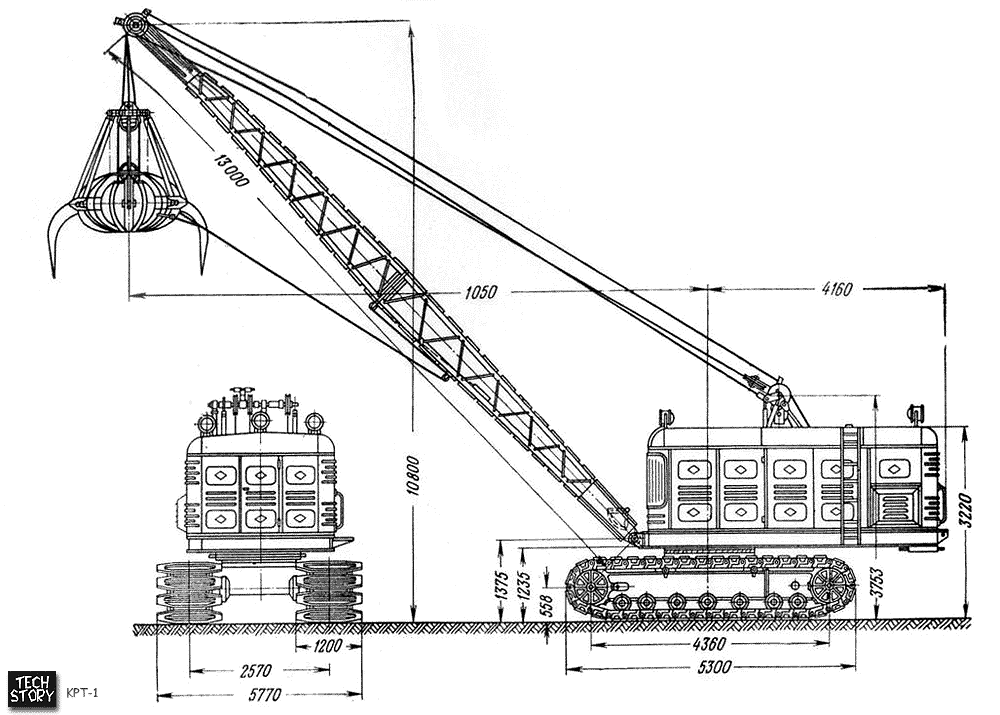

| Габаритные размеры крана КПТ-1 (можно увеличить) |
Схема запасовки канатов крана при работе с восьмилепестковым грейфером

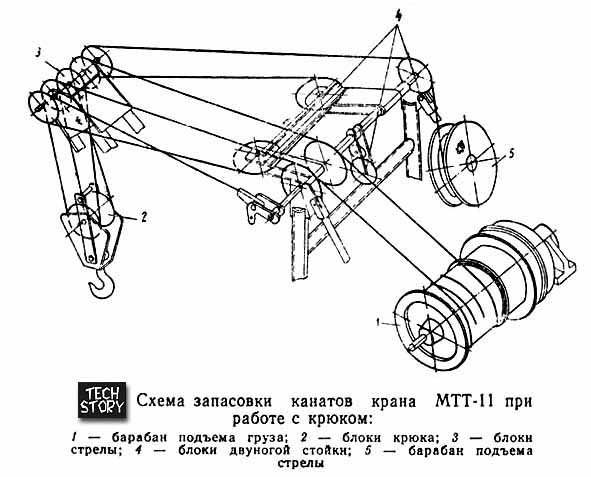

Схема запасовки канатов крана при работе с крюком
