Железнодорожный кран ПК-6 (технические характеристики)

Железнодорожные краны

Железнодорожный кран ПК-6 (технические характеристики)
описание и технические характеристики

Кран ПК-6 паровой, грузоподъемностью 6 т, оснащается крюком и грейфером емкостью 1,5 м3.
Грузовой и грейферный барабаны расположены на параллельных валах; стрелоподъемная лебёдка выполнена с червячной передачей. Привод всех механизмов осуществляется от горизонтального сдвоенного реверсивного парового двигателя посредством зубчатых передач. Торможение груза при спуске может производиться механическими тормозами и работающим паровым двигателем, опускание стрелы - работающим двигателем.
Ходовая часть крана состоит из специальной двухосной железнодорожной платформы, обе оси которой ведущие. Рама ходовой тележки через рессоры опирается на буксы колесных пар. При работе между балкой рамы и хомутом рессоры ставят клинья, вследствие чего рессоры выключаются. Управление механизмами - рычажное. Совмещение рабочих движений на кране ограничено вследствие того, чтобы все три барабана обслуживаются одним реверсивным устройством, а механизм вращения имеет дополнительный реверс. Кран вписывается в железнодорожный габарит 1-Т.

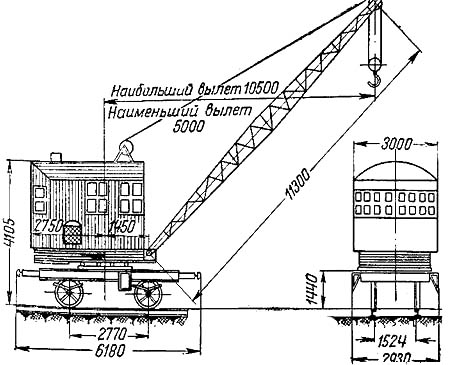

Железнодорожный кран ПК-6

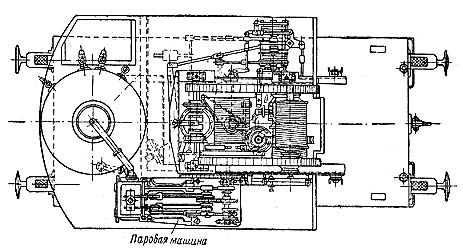

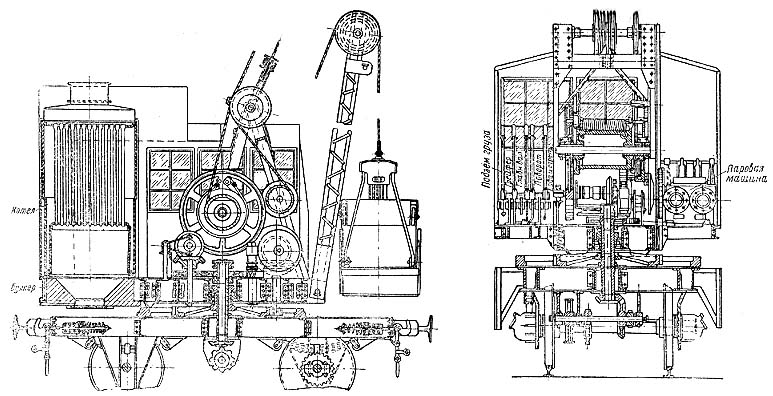

Продольный и поперечный разрезы железнодорожного крана ПК-6

Техническая характеристика крана ПК-6

Завод-изготовитель	Завод им.1 Мая
Длина стрелы, м	11,3
Вылет стрелы, м:
..наибольший	10,5
..наименьший	5
Грузоподъемность при вылете стрелы, м:
..наибольшем	2
..наименьшем	6
Высота подъема крюка при вылете, м:
..наибольшем	6,5
..наименьшем	10
Скорости:
..подъема груза, м/мин	12,3
..вращения платформы, об/мин	2,5
..передвижения крана, км/час	4,3
..перемещения груза по горизонтали (средняя) при подъеме или опускании стрелы, м/мин	3,7

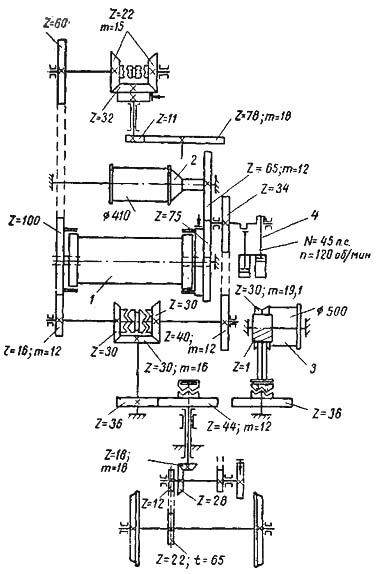

Кинематическая схема крана ПК-6:
1 - грузовой барабан; 2 - грейферный барабан; 3 - стрелоподъемный барабан; 4 - паровая машина
