Железнодорожный кран К-103 (технические характеристики) описание и технические характеристики |
Кран К-103 дизельный, грузоподъемностью
10 т, оснащается
крюком и грейфером емкостью 1,5 м3.
На валу главной лебедки находятся два барабана. Барабан
предназначен для подъема груза на основном крюке и для замыкающего
каната при работе грейфером. Барабан служит для подъема вспомогательного
крюка и для поддерживающего каната грейфера. Стрелоподъемная лебедка
выполнена с червячной передачей.
Привод всех механизмов крана осуществляется от дизеля КДМ-46 посредством
цепной и зубчатых передач. Торможение груза при спуске может
производиться механическими тормозами и работающим двигателем;
торможение опускания стрелы - работающим двигателем.
Ходовая часть крана состоит из специальной двухосной железнодорожной
платформы с обеими ведущими осями. Кран работает без выносных опор, он
оборудован двумя стрелами: нормальной - длиной 10 м и
удлиненной - 18 м,
которая дополнительно оснащается гуськом. Управление механизмами крана -
рычажное. На кране возможно совмещать два рабочих движения. Реверсивное
устронство трансмиссионного вала обслуживает механизм вращения и
стрелоподъемную лебедку, вследствие чего одновременное вращение крана и
изменение вылета стрелы исключено. Кран вписывается в железнодорожный
габарит 1-Т.

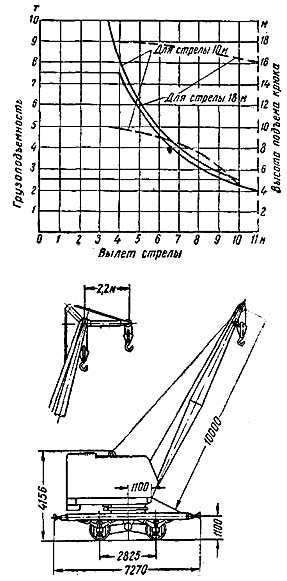

| Железнодорожный кран К-103 |
Техническая характеристика крана К-103
| Длина стрелы, м | 10 | 18 |
| Вылет стрелы, м: | ||
| ..наибольший | 10 | 18 |
| ..наименьший | 3,5 | 4 |
| Грузоподъемность при вылете стрелы, м: | ||
| ..наибольшем | 2,5 | 2 |
| ..наименьшем | 10 | 7,5 |
| Высота подъема крюка при вылете, м: | ||
| ..наибольшем | 4,5 | 16 |
| ..наименьшем | 10 | 18 |
| Скорости: | ||
| ..подъема груза, м/мин | 19,5 | 29,25 |
| ..вращения платформы, об/мин | 3 | 3 |
| ..передвижения крана, км/час | 1-я 5 | 2-я 12,4 |
| ..перемещения груза по горизонтали (средняя) при подъеме или опускании стрелы, м/мин | 8,7 | 9,3 |
|

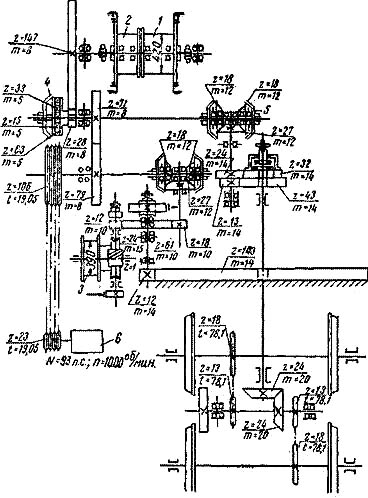

Кинематические схемы
механизмов крана К-103: 1 - грузовой барабан; 2 - грейферный барабан; 3 - стрелоподъсмный барабан; 4 - реверс главной лебедки; 5 - реверс механизма передвижения; 6 - дизель КДМ-46 |
