Железнодорожный кран ДЭК-20 (технические характеристики)

Железнодорожный кран ДЭК-20 (технические характеристики)
описание и технические характеристики

Железнодорожный кран ДЭК-20 дизель-электрический, грузоподъемностью 20 т, снабжается крюком и грейфером емкостью 1,5 м3.
На поворотной платформе крана расположены; стрела, дизель-электрическая установка (дизель КДМ-100 и генератор переменного тока), приводная лебедка подъема стрелы, двухбарабанная (с двумя электродвигателями) грузовая лебедка, кабина и пульт управления. Привод всех механизмов осуществляется от индивидуальных крановых электродвигателей переменного тока с фазными роторами, за исключением стрелоподъемной лебедки, оборудованной электродвигателем с короткозамкнутым ротором. Питание двигателей током осуществляется от собственной установки или от внешней сети. Управление механизмами производится с помощью кулачковых и магнитных контроллеров. Торможение груза и стрелы при опускании осуществляется работающим двигателем.
При совместной работе двух барабанов грузовой лебедки скорость подъема груза составляет 11 м/мин. При включении одного барабана (второй затормаживается) и восьмикратном полиспасте скорость снижается до 5,5 м/мин.
Ходовая часть крана состоит из двух нормальных двухосных тележек, на которые установлена неповоротная платформа. Каждая тележка имеет одну приводную ось. Конструкция механизма передвижения крана ДЭК-20 аналогична конструкции механизмов передвижения железнодорожных кранов К-251, СК-25 и К-501.
Контргрузом и балластом крана служит бетон (с включением железной руды), которым заполнены свободные емкости поворотной платформы и ходовой рамы. Кран оснащается нормальной стрелой длиной 14 м и удлиненной - 20 м. Кран имеет выносные опоры (при стреле длиной 14 м и нагрузке 15 т кран работает без выносных опор).

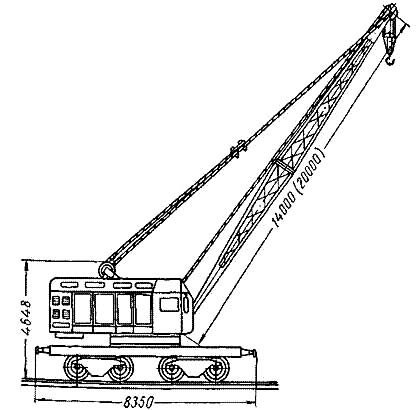

Железнодорожный кран ДЭК-20

Техническая характеристика крана ДЭК-20

Длина стрелы, м	14 на опорах	20 без опор
Вылет стрелы, м:
..наибольший	12	18
..наименьший	4,5	4,5
Грузоподъемность при вылете стрелы, м:
..наибольшем	4,2	1,3
..наименьшем	15	7,5
Высота подъема крюка при вылете, м:
..наибольшем	5,5	6,8
..наименьшем	11,4	17
Скорости:
..подъема груза, м/мин	13,2	26,4
..вращения платформы, об/мин	2,2	-
..передвижения крана, км/час	10	-
..перемещения груза по горизонтали (средняя) при подъеме или опускании стрелы, м/мин	7,5	13,5

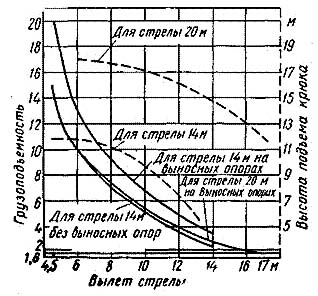

График грузовысотных характеристик крана ДЭК-20

Железнодорожный кран CК-25 (CК-30) - технические характеристики
описание и технические характеристики

Кран

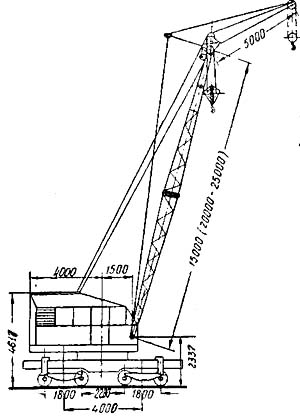

Железнодорожный кран СК-25 (СК-30)

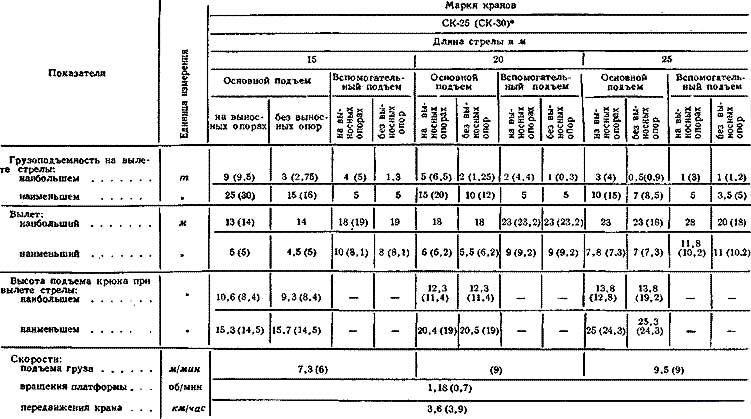

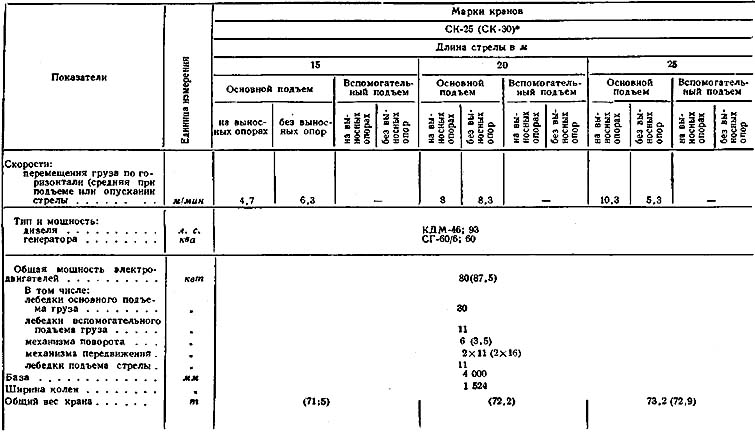

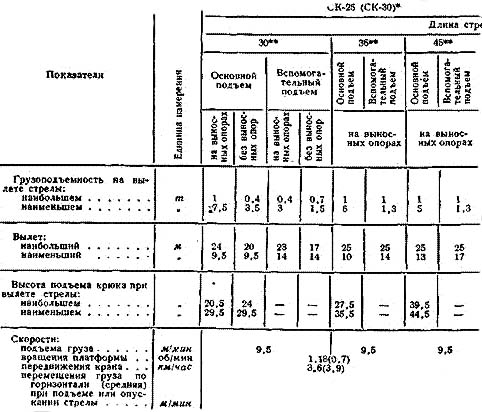

Техническая характеристика крана К-251

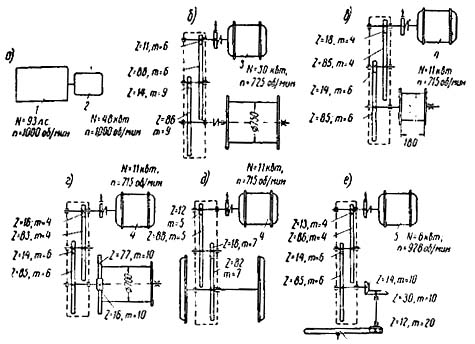

Кинематические схемы механизмов крана СК-25 (СК-30):
а - дизель-электрическая установка (электростанция ДСС-3); б - грузовая лебедка (основного крюка); в - грузовая лебедка (крюка на гуське); г- стрелоподъемная лебедка; д - механизм передвижения крана (два); е - механизм поворота крана; 1 - дизель КДМ-46; 2 - генератор; 3,4, 5 - электродвигатели
