Железнодорожный кран К-251 (технические характеристики)

Железнодорожный кран К-251 (технические характеристики)
описание и технические характеристики

Кран

Железнодорожный кран К-251

Техническая характеристика крана К-251

Длина стрелы, м	15 на опорах	25 на опорах
Вылет стрелы, м:
..наибольший	14	20
..наименьший	4,5	6,5
Грузоподъемность при вылете стрелы, м:
..наибольшем	5	2,5
..наименьшем	25	12
Высота подъема крюка при вылете, м:
..наибольшем	9	17,5
..наименьшем	13,5	23,2
Скорости:
..подъема груза, м/мин	12,5	25
..вращения платформы, об/мин	2	-
..передвижения крана, км/час	25	-
..перемещения груза по горизонтали (средняя) при подъеме или опускании стрелы, м/мин	4,9	7,3

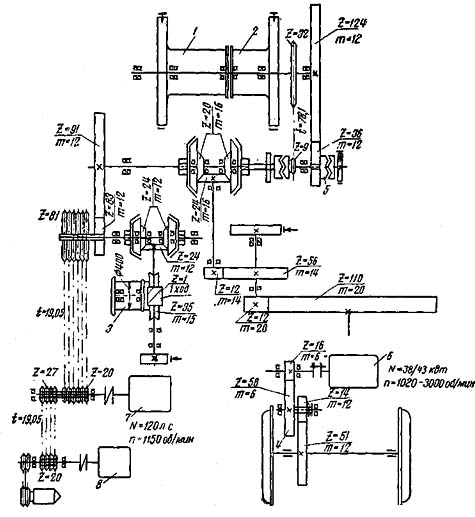

Кинематические схемы механизмов крана К-251:
1 - грузовой барабан; 2 - грейферный барабан; 3 - стрелоподъемный барабан; 4 - механизм передвижения крана; 5 - реверс главной лебедки; 6 . электродвигатель; 7 - дизель 2Д-6; 8 - генератор ПН-550

Железнодорожный кран К-501 (технические характеристики)
описание и технические характеристики

Кран оборудован выносными опорами; при грузоподъемности 5 - 25 т и стреле 12,5 м кран работает без выносных опор, с той же стрелой при грузоподъемности 11 - 50 т кран работает на выносных опорах. Со стрелой 32,5 м и гуськом кран работает только на выносных опорах.
Управление механизмами крана - контроллерное. На кране возможно совмещать любые два рабочих движения. Кран вписывается в железнодорожный габарит 1-Т.

Железнодорожный кран К-501

Техническая характеристика крана К-501

Длина стрелы, м	12,5 на опорах	32,5 на опорах
Вылет стрелы, м:
..наибольший	13	20
..наименьший	5,5	11
Грузоподъемность при вылете стрелы, м:
..наибольшем	11	5
..наименьшем	50	10
Высота подъема крюка при вылете, м:
..наибольшем	4,75	26,2
..наименьшем	8,75	28,5
Скорости:
..подъема груза, м/мин	6,5	-
..вращения платформы, об/мин	2	-
..передвижения крана, км/час	6,2	-

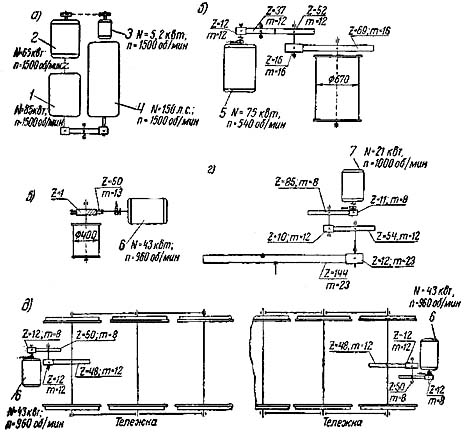

Кинематические схемы механизмов крана К-501:
а - дизель-электрическая установка; б - грузовая лебедка; в - стрелоподъемная лебедка; г - механизм поворота платформы; д - механизм передвижения крана; 1, 2, 3 - генераторы; 4 - дизель 1Д-6; 5, 6, 7 - электродвигатели
