Кран КС-8161 предназначен для монтажных и
погрузочно-разгрузочных работ на промышленных объектах.
Кран представляет собой самоходную полноповоротную машину на
гусеничном ходу с индивидуальным дизель-электрическим приводом
механизмов. Кран может работать как от собственной
дизель-генераторной установки ДЭА-100Б, так и от внешней сети
переменного тока напряжением 380 В.
Кран состоит из ходовой части, опорно-поворотного устройства и
поворотной части с набором сменного рабочего оборудования.
Ходовая часть состоит из опорной рамы, левой и правой гусеничных
тележек и привода. Опорная рама ходовой части сварной
конструкции; внутри нее крепится кольцевой токоприемник.
Гусеничная тележка представляет собой сварной корпус, внутри
которого устанавливаются опорные катки. По краям корпуса тележки
расположены ведущее и натяжное колеса.
В привод ходовой части входят два одинаковых механизма правого и
левого вращения. Каждый механизм состоит из электродвигателя,
кулачковой муфты, тормоза и редуктора.
На верхней плоскости опорной рамы устанавливается зубчатый венец
опорно-поворотного устройства, представляющего собой двухрядный
шариковый упорный подшипник.
Поворотная платформа предназначена для установки основного
оборудования. Рама поворотной платформы цельносварная, из
проката. На кране установлены три лебедки: основного и
вспомогательного подъема, подъема стрелы.
Кран оборудован стрелами длиной 20, 30 и 40 м.
Каждая стрела может быть снабжена гуськом для вспомогательного
подъема грузов массой не более 15 т.
Башенно-стреловое оборудование имеет стрелы длиной 35 или 45 м и
маневровые клювы длиной 19, 24 и 29 м.
Секции стрелы крана решетчатой конструкции, прямоугольного
сечения, сварены из углового проката.
Нижнее и верхнее положения маневрового клюва ограничиваются
специальными механическими устройствами, что обеспечивает
безопасную работу крана. На кране установлены упор для
предотвращения запрокидывания стрелы, конечные выключатели
высоты подъема стрел и крюков, указатель вылетов стрел и клювов.
Управление краном осуществляется из кабины машиниста с помощью
ключей, кнопок и командоконтроллеров.
Индивидуальный электропривод механизмов крана обеспечивает
совмещение операций подъема или опускания грузов на основном
крюке с вращением платформы, подъема или опускания груза и
подъема или опускания стрелы с грузом с вращением платформы.
Кран оборудован двумя противовесами - основным и съемным.
|
Схема крана КС-8161 со
стреловым оборудованием |
Технические характеристики крана КС-8161
|
Грузоподъемность, т |
100,0 - 16,5 |
| Вылет (наименьший -
наибольший), м |
6,0 -
18,0 |
| Наибольшая высота
подъема, м |
14,5
- 9,0 |
| Стреловое
оборудование: |
|
|
..основное |
Н* |
|
..сменное
(тип Х количество модификаций) |
У Х 5, Г Х 6* |
|
Длина стрелы, м |
15,0 |
|
Скорость подъема (опускания), м/мин: |
|
|
..наибольшая |
5,0 |
|
..наименьшая |
0,7 |
| Частота поворота, об/мин |
0,3 |
| Скорость
передвижения, км/час |
0,7 |
| Грузоподъемность при
передвижении, т |
63,0 |
|
Дорожный просвет, мм |
447 |
| Габаритные размеры
ходового устройства, мм: |
|
| ..длина |
6100 |
| ..ширина |
5000 |
| ..ширина
трака |
800 |
| Преодолеваемый уклон
пути, град. |
15 |
|
Двигатель: |
|
| ..модель |
1Д6Б
(ЯМЗ-238) |
| ..наибольшая
мощность, л.с. |
150 |
| ..число
оборотов в минуту |
1500 |
| Тип привода |
Электрический |
| Мощность генератора
ГСФ-100М, кВт |
100 |
| Мощность двигателей, кВт: |
|
| ..грузовой
лебедки |
45 +
7,5 |
| ..вспомогательной
лебедки |
22 /
4,5 |
| ..стреловой
лебедки |
16 /
3,4 |
| ..механизма
поворота |
3,5 |
| ..механизма
хода |
2 Х
30 |
| Габаритные размеры в
транспортном положении, мм: |
|
| ..длина |
--- |
| ..ширина |
5000 |
| ..высота |
4370 |
| Рабочая масса, т |
88,7 |
| В том числе: |
|
| ..масса
ходового устройства вместе с опорно-поворотным
устройством |
--- |
| ..масса
противовеса |
20,6 |
| Среднее давление на
грунт, кгс/см2 |
1,1 |
* - Н -
с невыдвижной основной стрелой; У -
с невыдвижной удлиненной стрелой; Г-
с невыдвижной удлиненной стрелой с гуськом.
** -
без опорно-поворотного устройства.
Техническая характеристика крана КС-8161 при работе со сменным
стреловым
и башенно-стреловым оборудованием
| |
Удлиненные стрелы 30 и 40 м |
Основная и удлиненные стрелы с гуськом 10 м |
Башенно-стреловое оборудование с высотой башни от 35 и
стрелами от 19 до 29 м |
То
же, с высотой башни 45 м |
| Грузоподъемность, т, при
вылете |
|
|
|
|
| ..наименьшем |
63,0
и 30,0 |
15,0 |
25,0 |
20,0 |
| ..наибольшем |
8,0 и
3,0 |
8,5 -
3,0 |
15,0
- 8,0 |
12,0
- 5,0 |
| Вылет, м: |
|
|
|
|
| ..наименьший |
8,0 |
10,0
- 12,0 |
7,9 -
11,0 |
7,9 -
12,0 |
| ..наибольшем |
26,0
и 34,0 |
27,0
- 36,0 |
21,0
- 31,0 |
21,0
- 31,0 |
| Высота подъема
крюка, м,
при вылете |
|
|
|
|
| ..наименьшем |
29,5
и 37,5 |
27,0
- 45,0 |
52,0
- 61,5 |
62,0
- 71,5 |
| ..наибольшем |
18,0
- 23,0 |
14,0
- 33,5 |
34,5 |
44,5 |
|

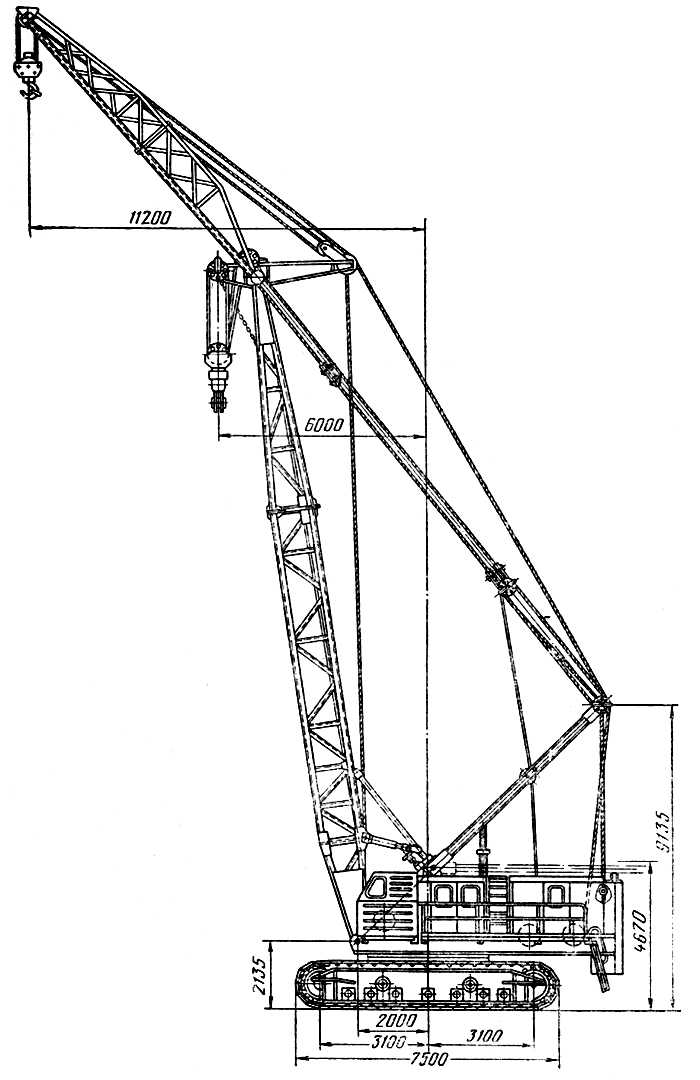

Схема крана КС-8161 с
башенно-стреловым оборудованием |
|

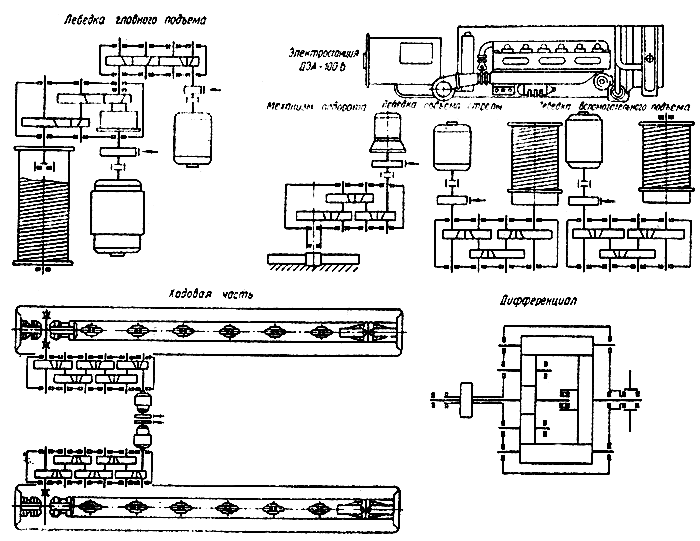

Кинематическая схема
крана КС-8161 |
Изготовитель
крана - волжский завод цементного машиностроения "Волгоцеммаш". |
