Стреловой монтажный кран на гусеничном ходу МКГС-100.1 грузоподъемностью 100 т предназначен для монтажа крупноблочного и тяжеловесного оборудования и конструкций при строительстве и реконструкции предприятий нефтехимической, химической, металлургической и других отраслей промышленности.
Привод всех рабочих механизмов крана электрический, на постоянном токе, что обеспечивает глубокое регулирование скоростей (от 0 до максимальной) и низкие посадочные скорости. Кран может работать как от собственного дизель-электрического агрегата, так и от внешней сети трехфазного тока напряжением 380 В, частотой 50 Гц (или 440 В, 60 Гц). Дизель-электрический агрегат выполнен в виде отдельного блока и не устанавливается на кран.
Кран состоит из ходовой части, поворотной части, лебедки, механизма вращения, генераторной группы, дизель-электрического агрегата, монтажной стойки, кабины, опорно-поворотного устройства, стрелового оборудования, башенно-стрелового оборудования и крюковых обойм. Кран выполнен по оригинальному принципу агрегатного построения, что позволяет значительно облегчить демонтаж и транспортирование узлов по сравнению с другими кранами тяжелого класса. Подъем башенно-стрелового оборудования предельных размеров осуществляется собственными механизмами крана.
Специальное транспортное оборудование позволяет перевозить кран, а также снимаемые с него узлы, при помощи седельного тягача по автомобильным дорогам. При железнодорожной перевозке конструкция крана не требует разборки его по опорно-поворотному устройству, а секции башенно-стрелового оборудования при перевозке телескопически укладываются одна в другую.

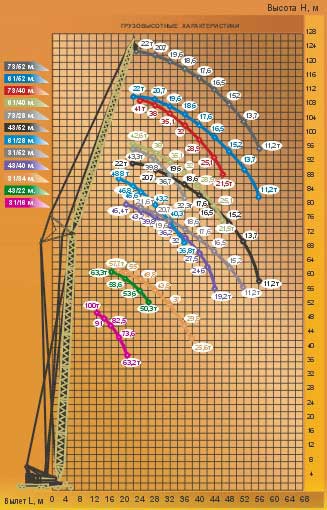

Технические характеристики крана МКГС-100.1

Максимальный груз весом в 100 т кран может поднимать на высоту 20,7 м при стреле длиной 22 м без гуська и вылете от оси вращения на 6,5 м. На максимальную высоту 55,7 м при стреле 57 м без гуська и вылете крюка 9 м поднимается груз весом 48 т.
При работе со стрелой длиной 22, 29, 36, 43 и 50 м с жестким гуськом длиной 12 м кран имеет преимущество в том, что груз поднимается или на основном крюке или на вспомогательном. Максимальный груз весом в 100 т поднимается на высоту 20,7 м при вылете 6,5 м на основном крюке и груз весом 25 т поднимается на высоту 29 м при вылете 15 м на вспомогательном крюке, на стреле длиной 22 м. На максимальную высоту 48,7 м при вылете 9 м поднимается груз весом 47 т на основном крюке и на высоту 57,5 м при вылете 15 м поднимается груз весом 24 т на вспомогательном крюке, на стреле длиной 50 м.
Башня (башенно-стреловое исполнение) 29, 43, 50, 57 м с гуськом 26, 33, 40 м работает с грузом на большой высоте. Поднимает груз весом 19,5 т на высоту 95 м при вылете 17 м на башне 57 м с гуськом 40 м.
