Гусеничный кран ДЭК-161 (технические характеристики)

Серия ДЭК

Гусеничный кран ДЭК-161 (технические характеристики)
описание и технические характеристики

Кран ДЭК-161 грузоподъемностью 16 т с индивидуальным электроприводом механизмов смонтирован на ходовом устройстве с многокатковыми гусеничными тележками с тремя поддерживающими катками. Опорно-поворотное устройство роликовое однорядное с перекрещивающимися роликами.
Стреловое оборудование состоит из решетчатой стрелы, на которой подвешена крюковая подвеска или двухчелюстной двухканатный грейфер емкостью 2,5 м3.
В кабине расположены силовые контроллеры, кнопки управления и панель с аппаратурой управления, защиты и контроля. Кабина отделена от машинного отделения и отапливается электропечью.

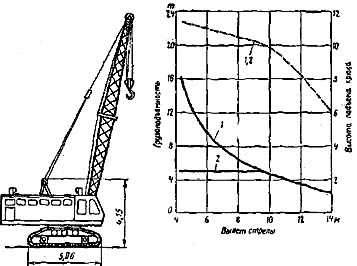

Кран ДЭК-161, график грузоподъемности (сплошные линии) и высоты, подъема крюка (штриховые линии):
1 - для крюковой подвески; 2 - для грейфера вместимостью 2,5 м3

Грузовая лебедка двухбарабанная двухдвигательная. Движение каждому барабану передается от своего двигателя через свой двухступенчатый цилиндрический редуктор. При работе с крюковой подвеской валы редукторов (и рукоятки контроллеров управления каждой из лебедок) сцеплены между собой: оба барабана вращаются совместно. При работе крана с грейфером валы редукторов и рукоятки контроллеров расцеплены и каждый из барабанов может управляться самостоятельно.
Барабан стреловой лебедки получает вращение от двухступенчатой передачи, состоящей из редуктора РЧП-180 с самотормозящейся червячной передачей и открытой цилиндрической передачи.
Механизм поворота представляет собой двухступенчатый цилиндроконический редуктор, на нижнем конце выходного вала которого насажена на шлицах цилиндрическая шестерня, входящая в зацепление с зубчатым венцом опорно-поворотного устройства.
Механизм передвижения состоит из двух четырехступенчатых цилиндрических редукторов, полые выходные валы которых с внутренними шлицами насажены на валы ведущих звездочек гусеничных тележек. Движение каждому редуктору передается от своего электродвигателя через карданную передачу.
Электрооборудование крана питается трехфазным переменным током только от внешней сети.
На кране установлены ограничитель грузоподъемности, ограничители высоты подъема груза и стрелы, а также указатели грузоподъемности и вылета.

Технические характеристики крана ДЭК-161

Грузоподъемность, т	16,0 - 2,2
Вылет (наименьший - наибольший), м	4,4 - 14,0
Наибольшая высота подъема, м	11,5 - 6,0
Стреловое оборудование:
..основное	Н*
..сменное (тип Х количество модификаций)	Нет
Длина стрелы, м	14,0
Скорость подъема (опускания), м/мин:
..наибольшая	10,0
..наименьшая	---
Частота поворота, об/мин	2,0
Скорость передвижения, км/час	0,8
Грузоподъемность при передвижении, т	---
Дорожный просвет, мм	400
Габаритные размеры ходового устройства, мм:
..длина	5065
..ширина	4400
..ширина трака	665
Преодолеваемый уклон пути, град.	---
Двигатель:
..модель	---
..наибольшая мощность, л.с.	---
..число оборотов в минуту	---
Тип привода	Электрический
Мощность генератора, кВт	От внешней сети
Мощность двигателей, кВт:
..грузовой лебедки	22
..вспомогательной лебедки	---
..стреловой лебедки	5
..механизма поворота	11
..механизма хода	2 Х 14
Габаритные размеры в транспортном положении, мм:
..длина	---
..ширина	4400
..высота	4150
Рабочая масса, т	31
В том числе:
..масса ходового устройства вместе с опорно-поворотным устройством	14,75
..масса противовеса	5,0
Среднее давление на грунт, кгс/см2	0,574

* - Н - с невыдвижной основной стрелой.

Гусеничный кран ДЭК-25 (технические характеристики)
описание и технические характеристики

Кран ДЭК-25 - дизель-электрический с многомоторным приводом, работает на переменном трехфазном токе напряжением 380 В. Может получать питание от собственной электростанции или от внешней электросети. Кран оборудован грузовыми лебедками основного и вспомагательного подъема, стреловой лебедкой, механизмом поворота и механизмом передвижения. Гусеничные тележки имеют независимый привод. При работе крана со стрелой 14 м груз поднимают основным крюком с помощью двух грузоподъемных лебедок - основного и вспомогательного подъемов.
Механизм поворота снабжен муфтой предельного момента. Тормоза механизмов крана колодочные нормально замкнутые и размыкаемые гидротолкателями (электромагнитом в стреловой лебедке). Опорно-поворотное устройство однорядное роликовое.
Основная стрела 14 м состоит из двух секций, выполненных из уголков. С помощью сменных секций стрела может быть удлинена до 19; 22; 25; 27,75; 32,75 м. Все стрелы, кроме стрелы 14 м, можно оборудовать установочным гуськом 5 м для вспомогательного подъема.
Механизмами крана, в том числе механизмами передвижения на каждой гусеничной тележке, управляют с помощью кулачковых контроллеров и кнопок.
Кран оборудован ограничителем грузоподъемности типа ОГП-1 и ограничителями хода крюков и стрелы. Датчик усилия установлен в стреловом полиспасте.

Гусеничный кран ДЭК-25

Технические характеристики крана ДЭК-25

Дизель, марка	Д-108
Мощность дизеля, л.с.	108
Генератор, марка	ЕСС5-92-6М101
Мощность, кВт	52
Частота вращения двигателя и генератора, об/мин	1000
Среднее давление крана на грунт, кг/см2:
юв транспортном положении	0,7
юпри работе	1,17
Преодолеваемый краном уклон пути, град.	15
Скорость передвижения, км/ч	1
Скорость подъема (опускания) крюка, м/мин:
юосновного	1 - 10
ювспомогательного	4 - 20
Высота подъема при максимальной грузоподъемности, м	13,5
Скорость подъема при максимальной грузоподъемности, м/мин	1 - 10
Частота вращения поворотной платформы, об/мин	0,3 - 1
Масса крана, т	36,12

Габаритные размеры крана ДЭК-25

Радиус , описываемый хвостовой частью, мм	3280
Габаритные размеры в транспортном положении, мм:
юширина по гусеницам	4355
юширина поворотной платформы	3200
юширина гусеничной ленты	625
Длина гусеничной тележки	4940
Высота крана	4300
Дорожный просвет, мм	500

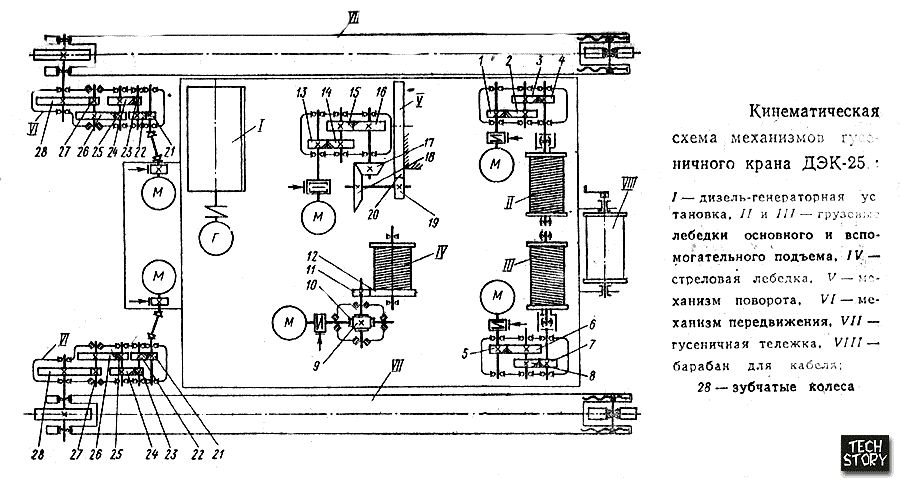

Кинематическая схема крана ДЭК-25
