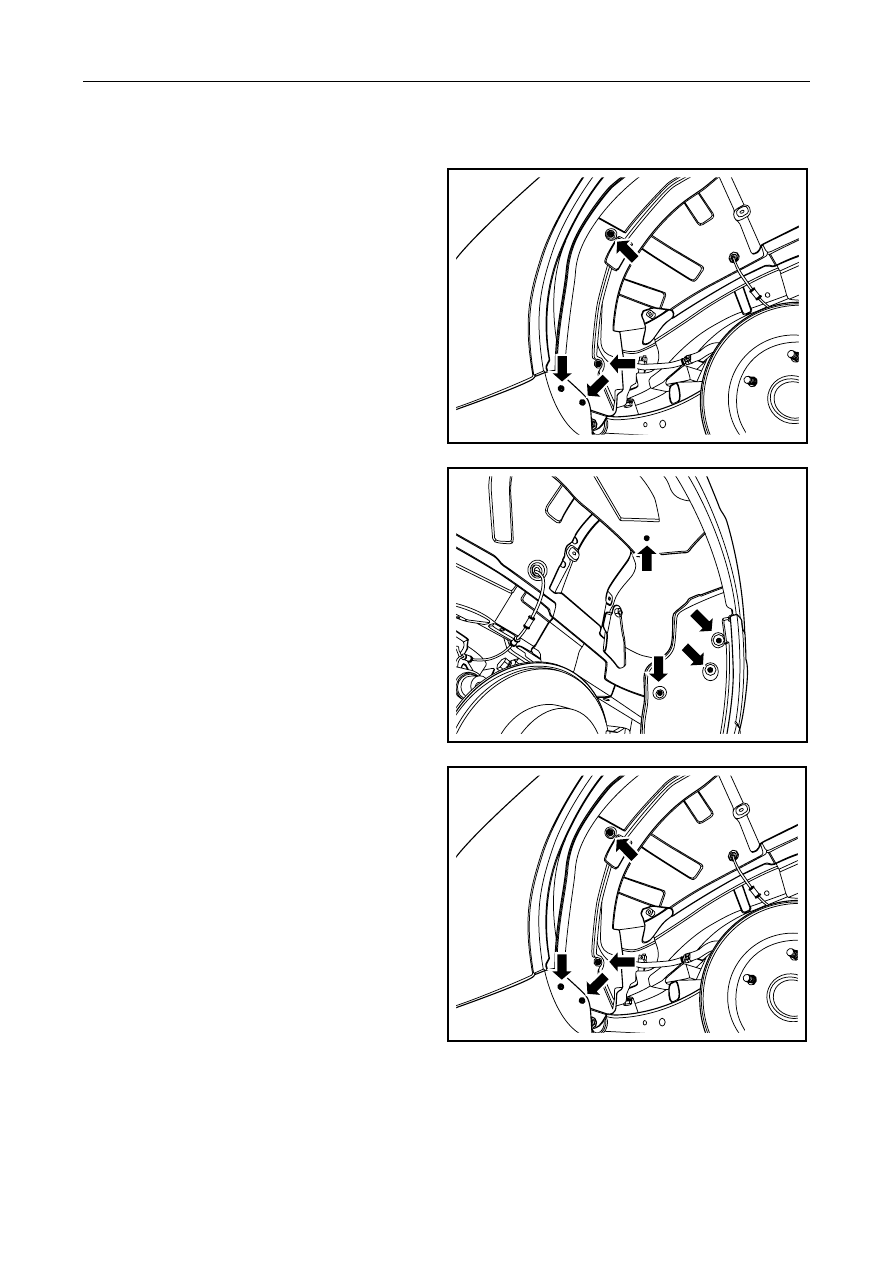

12.10.1.10 Replacement of Rear Fender Liner

Dismantlement Procedure

1.    Dismantle front fixing bolt ofrear fender bushing

plate.



NL12-0221b

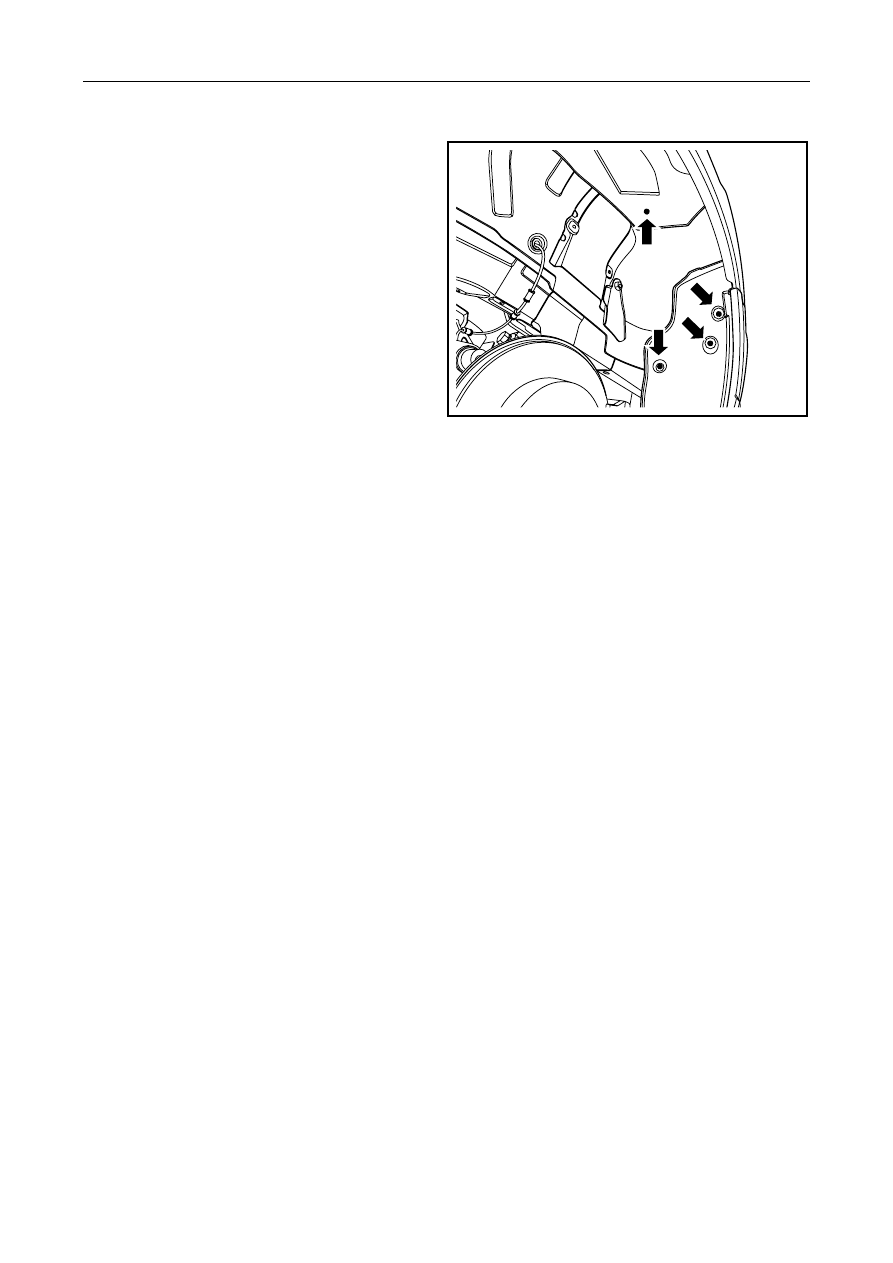

2.   Dismantle fixing bolt on the rear of rear fender

bushing plate.



NL12-0222b

Installation Procedure:

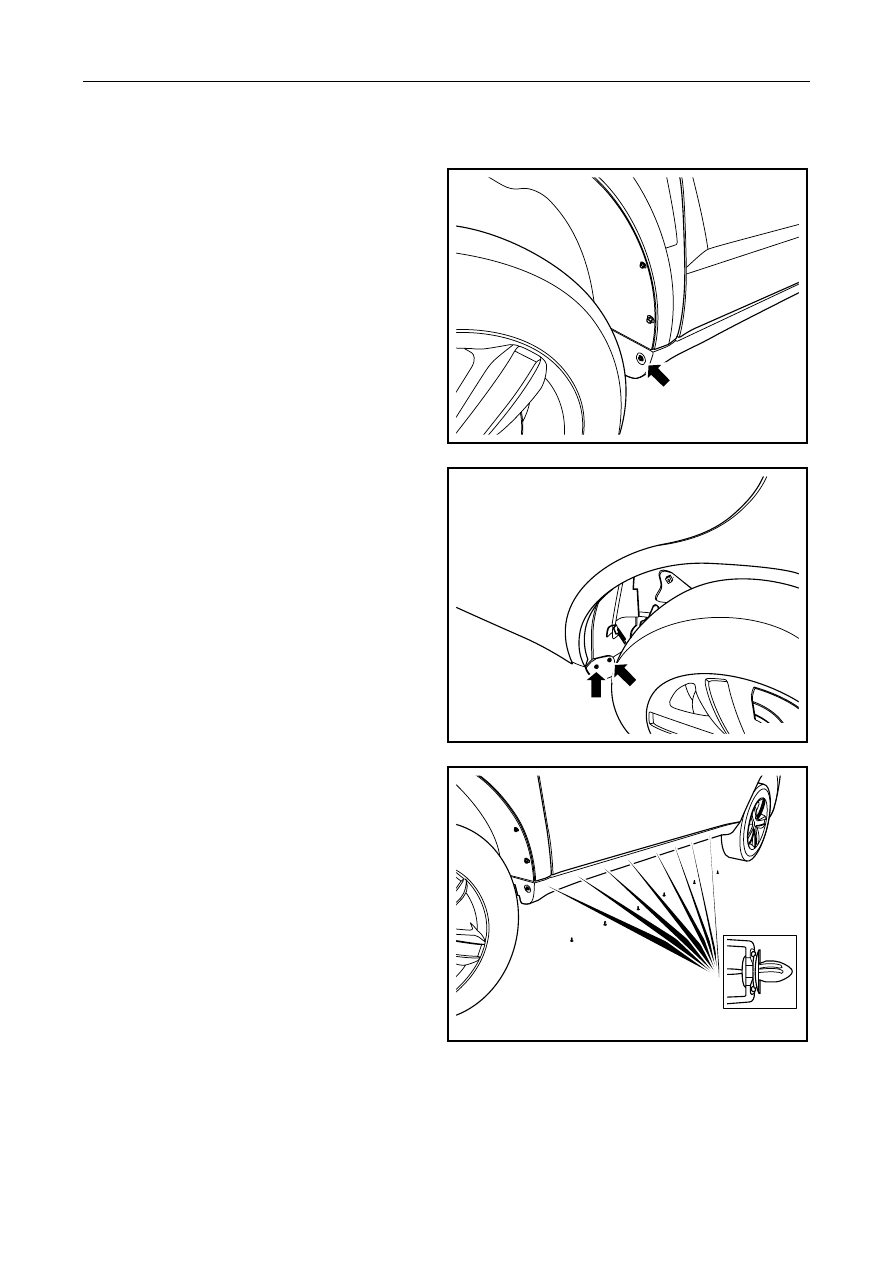

1.    Install rear fender lining plate front fixing bolt.

Torque: 4Nm(Metric) 3lb-ft(English system)



NL12-0221b



2783






2.   Install fixing bolt on the rear of rear fender

bushing plate.

Torque: 4Nm(Metric) 3lb-ft(English system)



NL12-0222b



2784




12.10.1.11 Doorsill lower trim plate replacement

Dismantlement Procedure

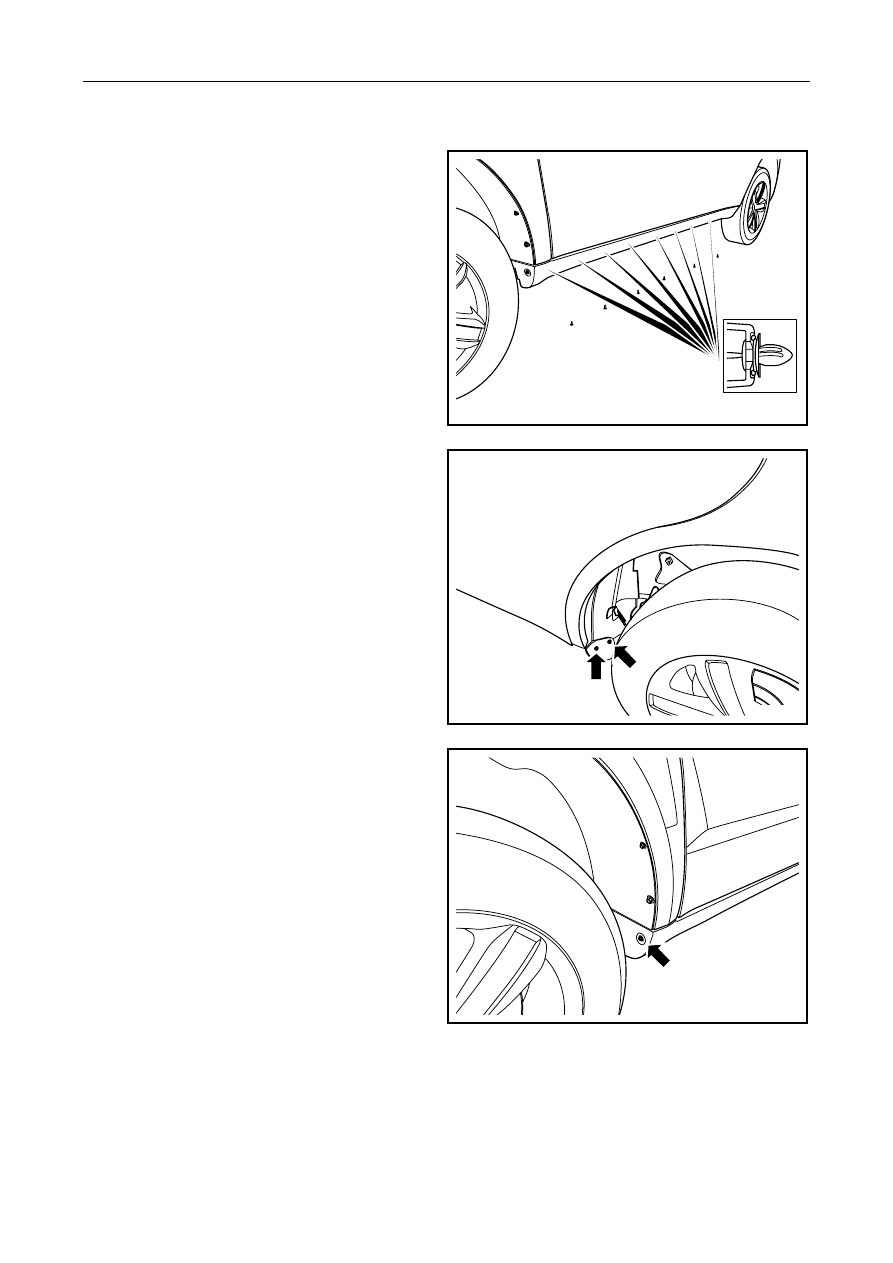

1.   Dismantle fixing bolt on front of doorsill lower

trimming strip.



NL12-0223b

2.   Dismantle fixing bolts on the rear of doorsill

lower trimming strip.



NL12-0224b

3.   Dismantle fixing bolt at the bottom of lower

trimming strip of doorsill.

4.    Disengage the internal side buckle and detach the

lower trim strip on the threshold.

NL12-0225b

2785




Installation Procedure:

1.    Align doorsill lower trimming strip inner buckle

with its mounting hole, and press trimming plate
buckle.

2.    Install fixing bolt at the bottom of doorsill lower

trimming strip.

Torque : 4Nm(Metric) 3lb-ft(English system)



NL12-0225b

3.  Install fixing bolt on the rear end of lower

trimming strip of doorsill.

Torque : 4Nm(Metric) 3lb-ft(English system)



NL12-0224b

4.    Install fixing bolt on the front of lower trimming

strip of doorsill.

Torque: 4Nm (Metric) 3lb-ft (Inch)



NL12-0223b
