12.10.1.3 Venting cover plate replacement

Dismantlement Procedure

1.   For dismantling of front wiper arms on both

sides, refer to 11.5.8.2 Replacement of front
wiper arm.

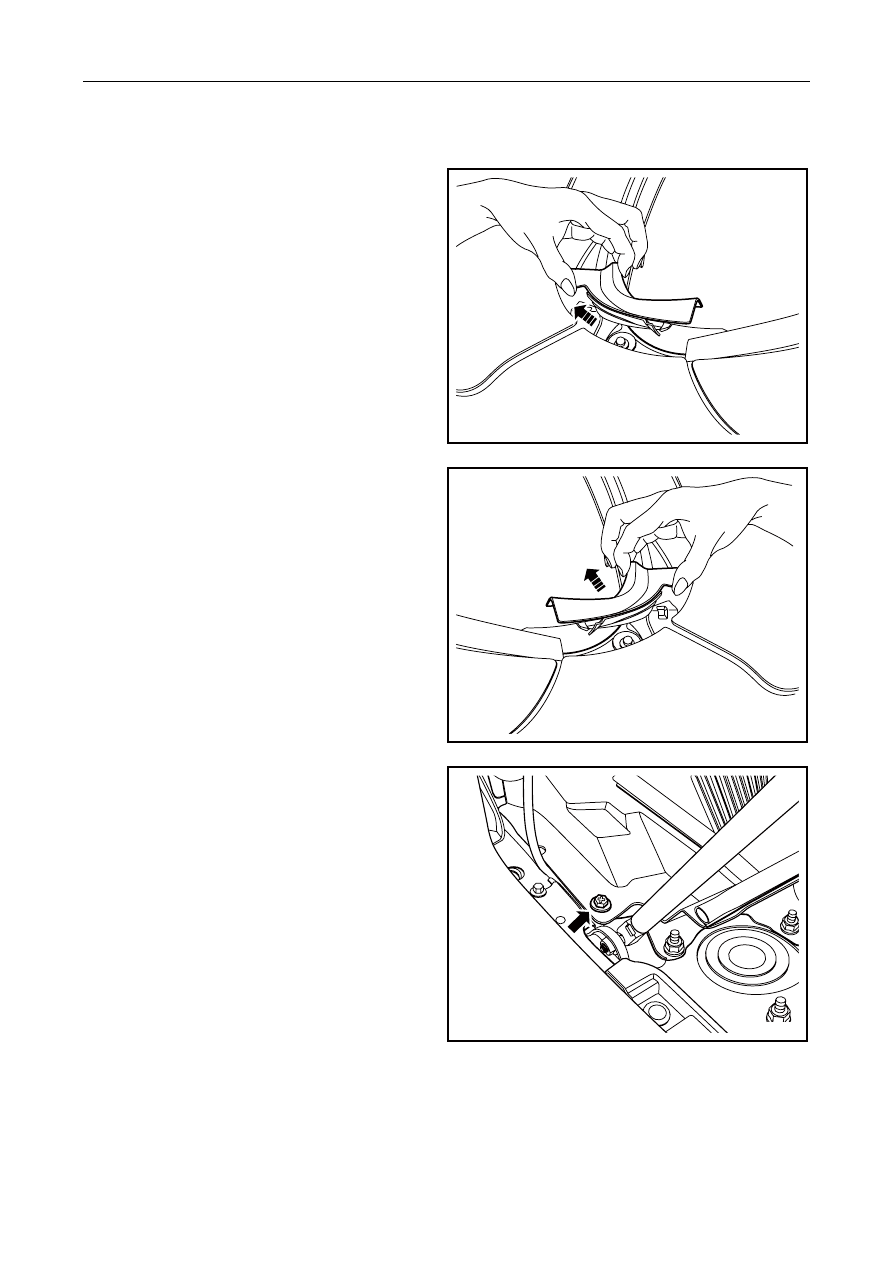

2.   Dismantle trimming plate on the left of vent

cover plate.



NL12-0194b

3.   Dismantle trimming plate on the right of vent

cover plate.



NL12-0195b

4.   Dismantle fixing bolt on the left of vent cover

plate.



NL12-0196b

2767






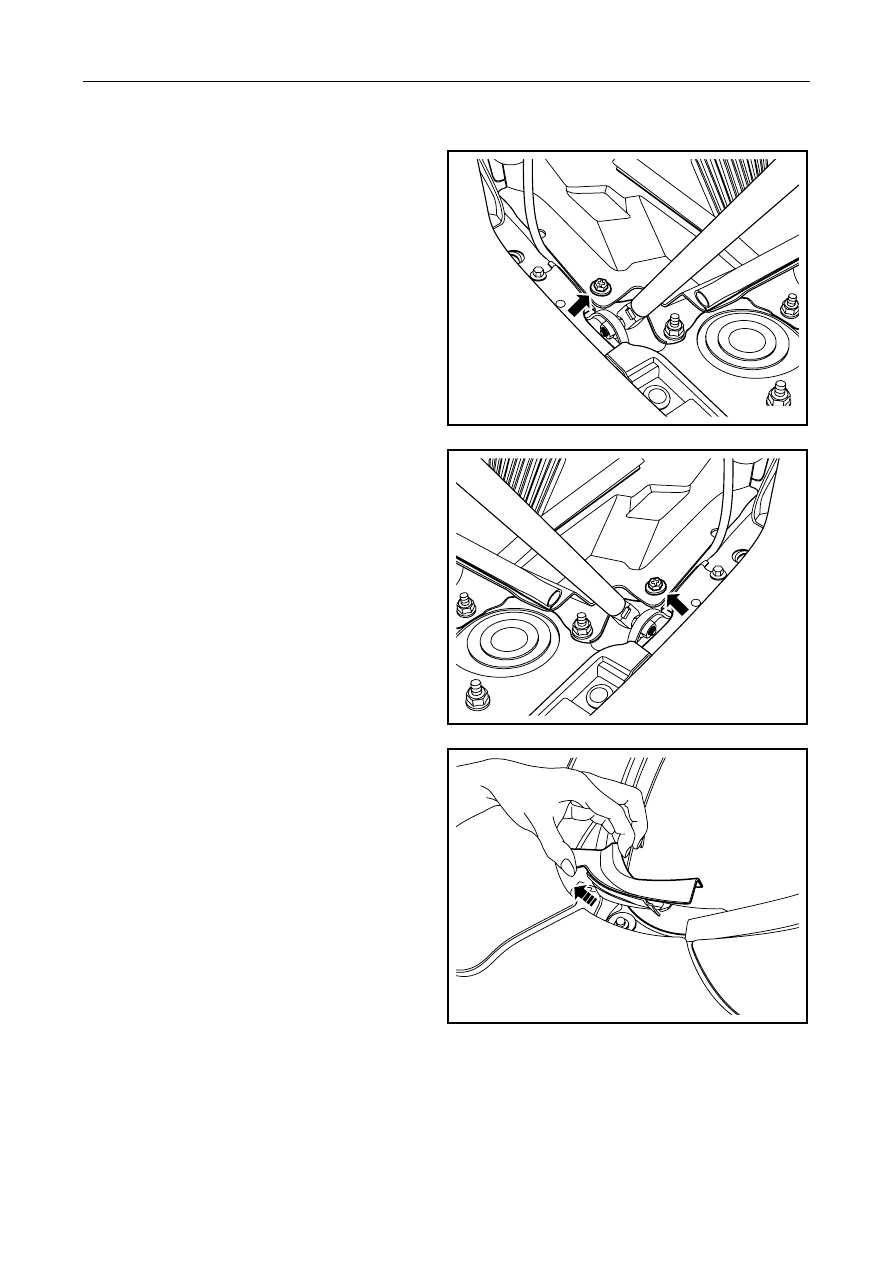

5.   Remove the right fixing bolt on the ventilation

cover plate.



NL12-0197b

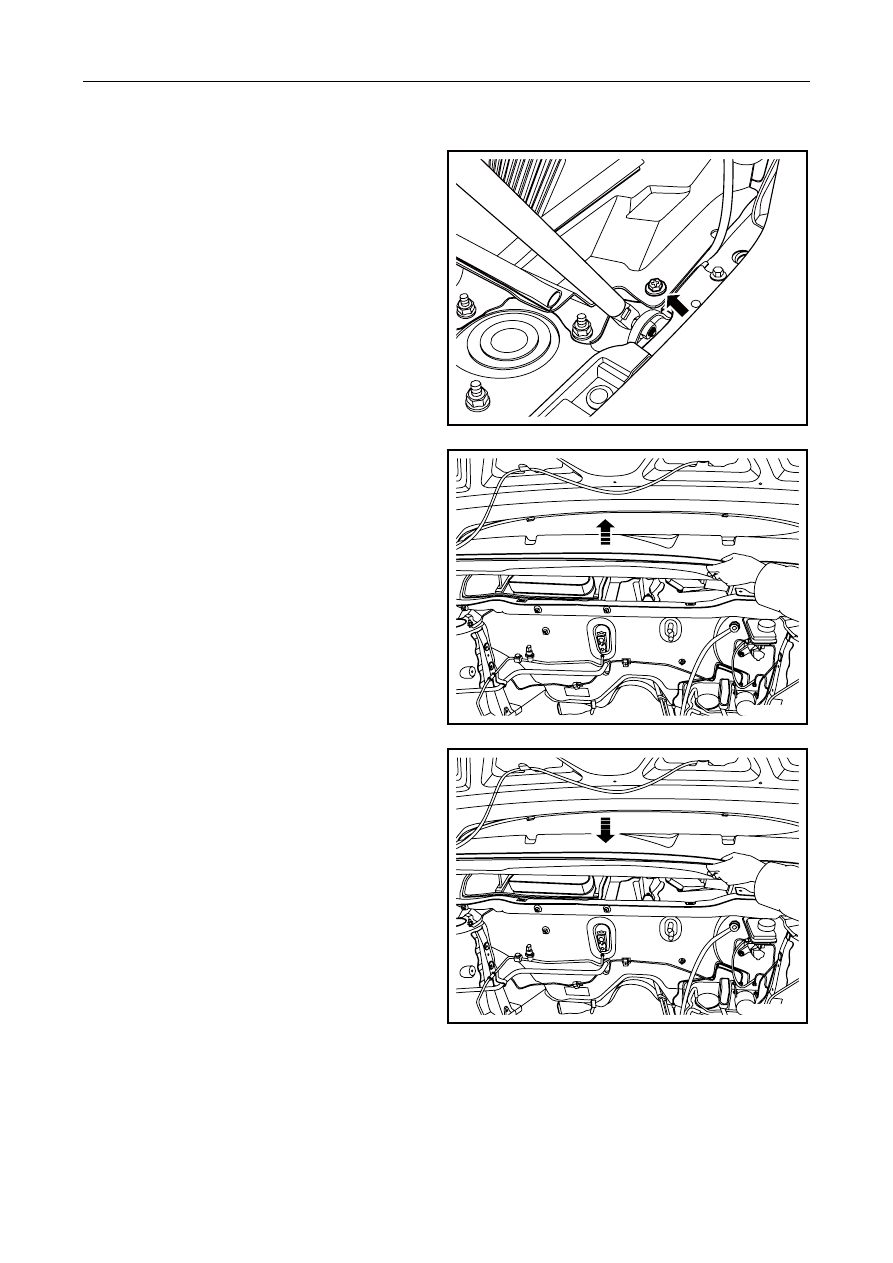

6.    Dismantle the ventilation cover plate.



NL12-0198b

Installation Procedure:

1.  Install the ventilation cover plate.



NL12-0199b

2768






2.  Dismantle fixing bolt on the left of vent cover

plate.

Torque: 10 Nm (Metric) 7.4 lb-ft (English system)





NL12-0196b

3.   Remove the right fixing bolt on the ventilation

cover plate.

Torque: 10 Nm (Metric) 7.4 lb-ft (English system)



NL12-0197b

4.   Install left trimming plate on the left of vent

cover plate.



NL12-0194b



2769

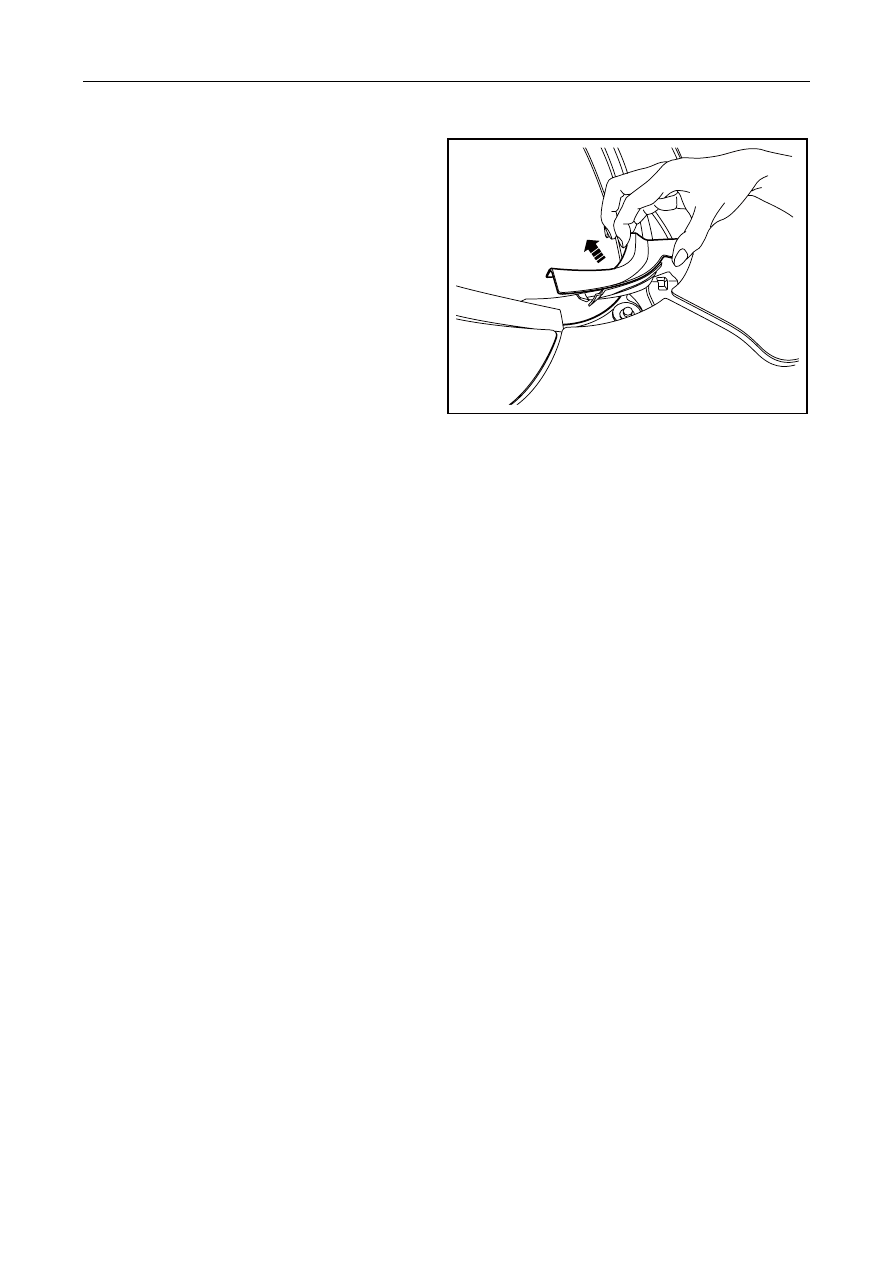

5.   Install the right trim panel of the ventilation

cover plate.



NL12-0195b
