12.10.1.12 Replacement of Door Sealing Strip

Dismantlement Procedure

1.  Dismantle door sealing strip.



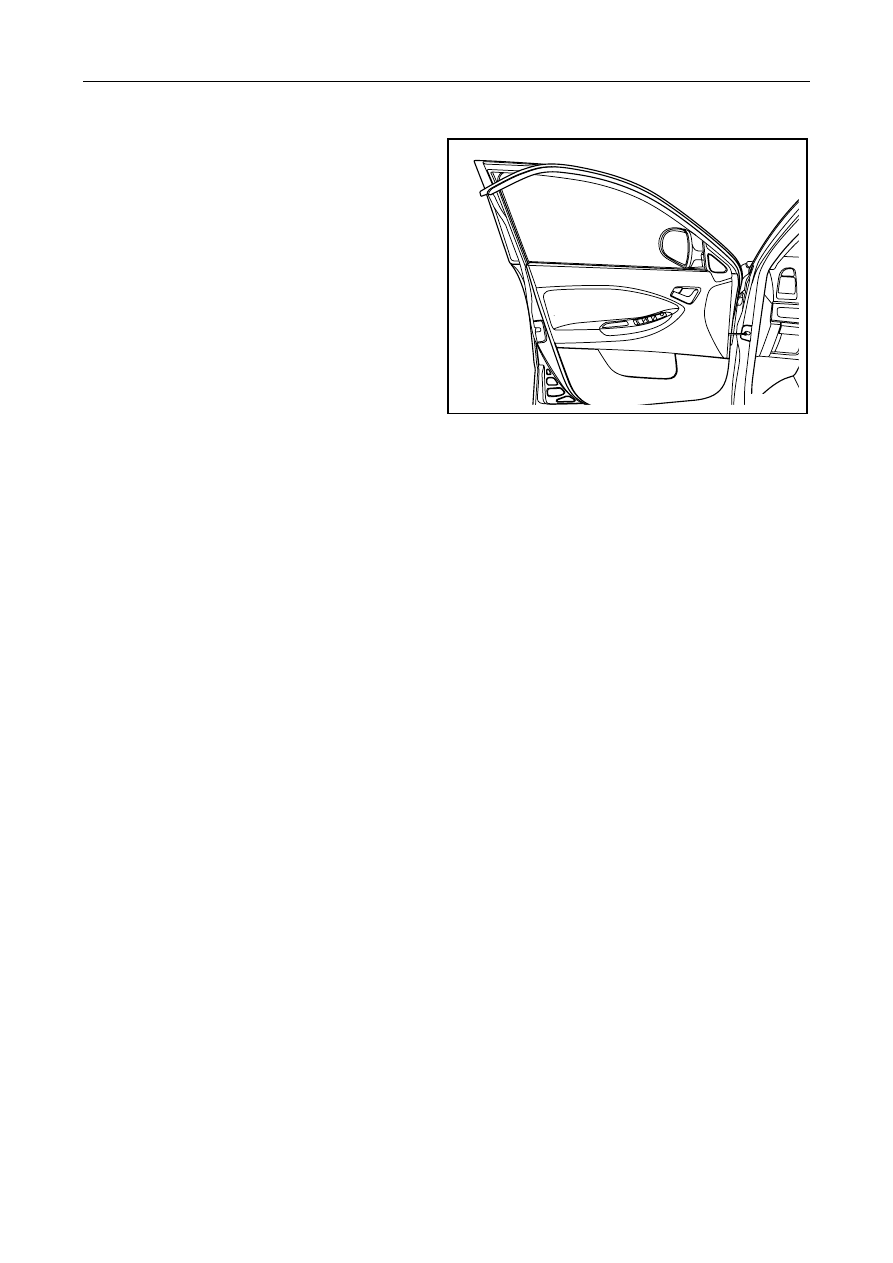

NL12-0227b

2.   Take the door frame sealing strip out of platic

buckle.



NL12-0226b

Installation Procedure:

1.  Install door sealing strip into plastic buckle.



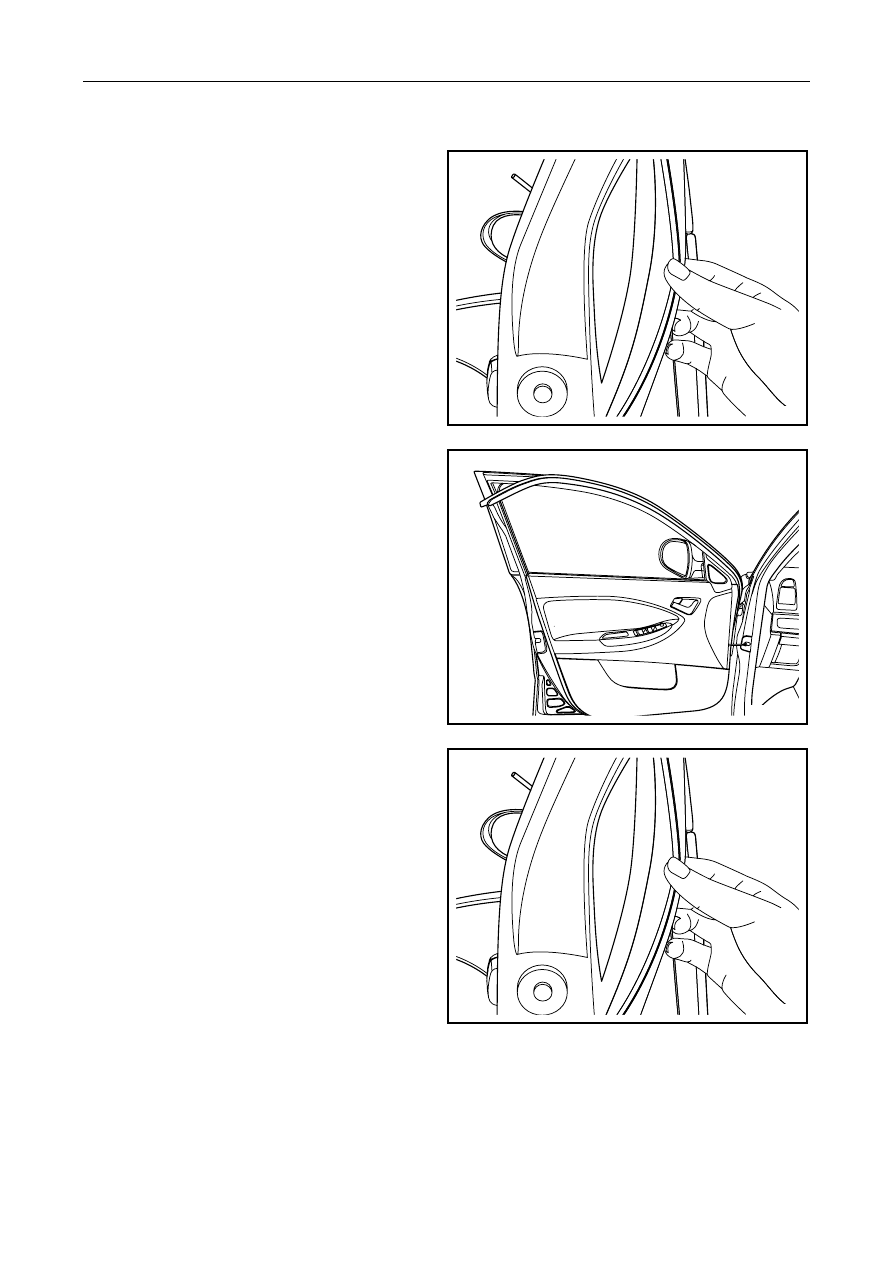

NL12-0227b



2787






2.    Insert sealing strip into door sealing strip fixing

clip groove.



NL12-0226b



2788




12.10.1.13 Luggage frame replacement

Dismantlement Procedure

1.   Dismantle rear trimming cover on both sides of

luggage rack

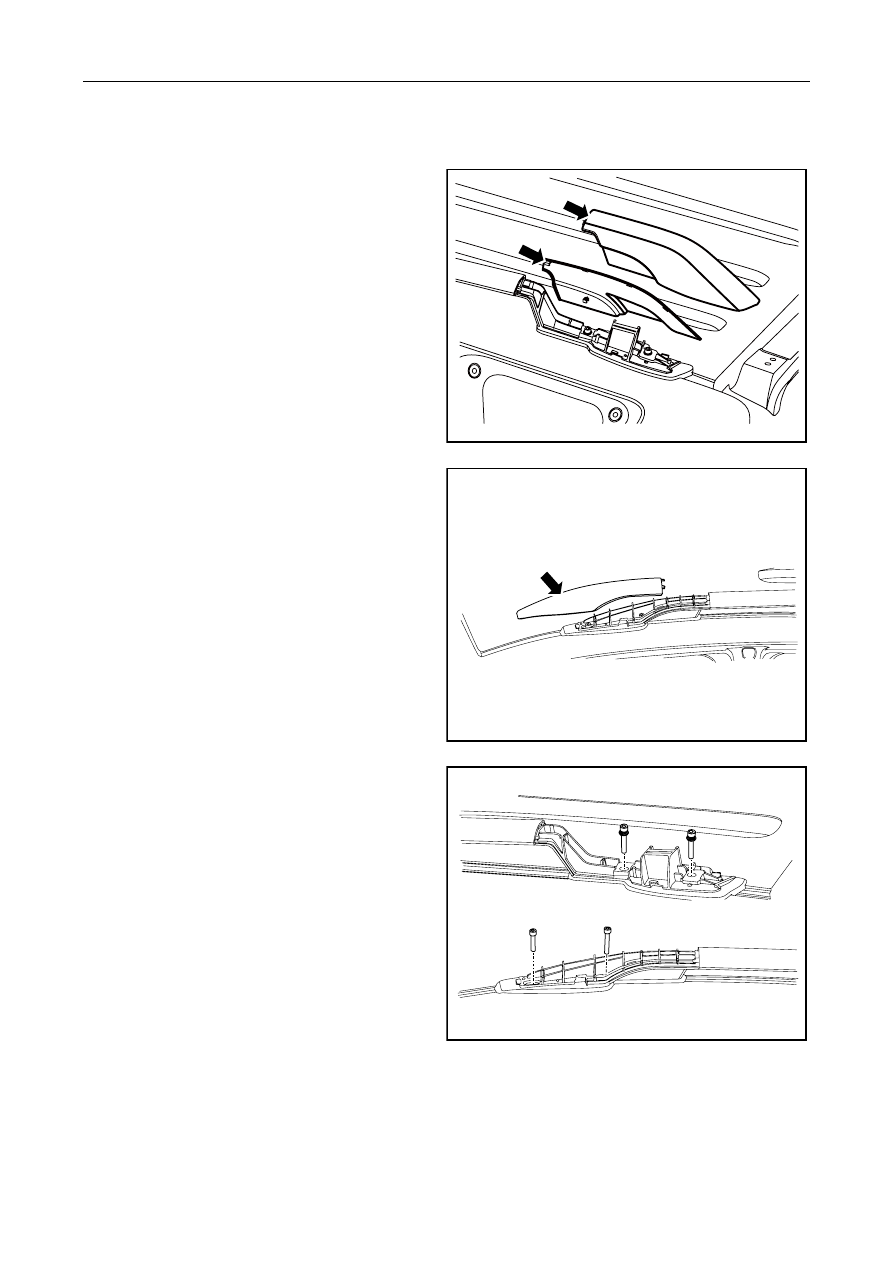

NL12-0300b

2.    Dismantle front trimming cover of luggage rack.



NL12-0301b

3.    Dismantle 4 bolts on the front and rear luggage

rack.



NL12-0302b

2789






4.   Remove the luggage rack as a whole from the

body.

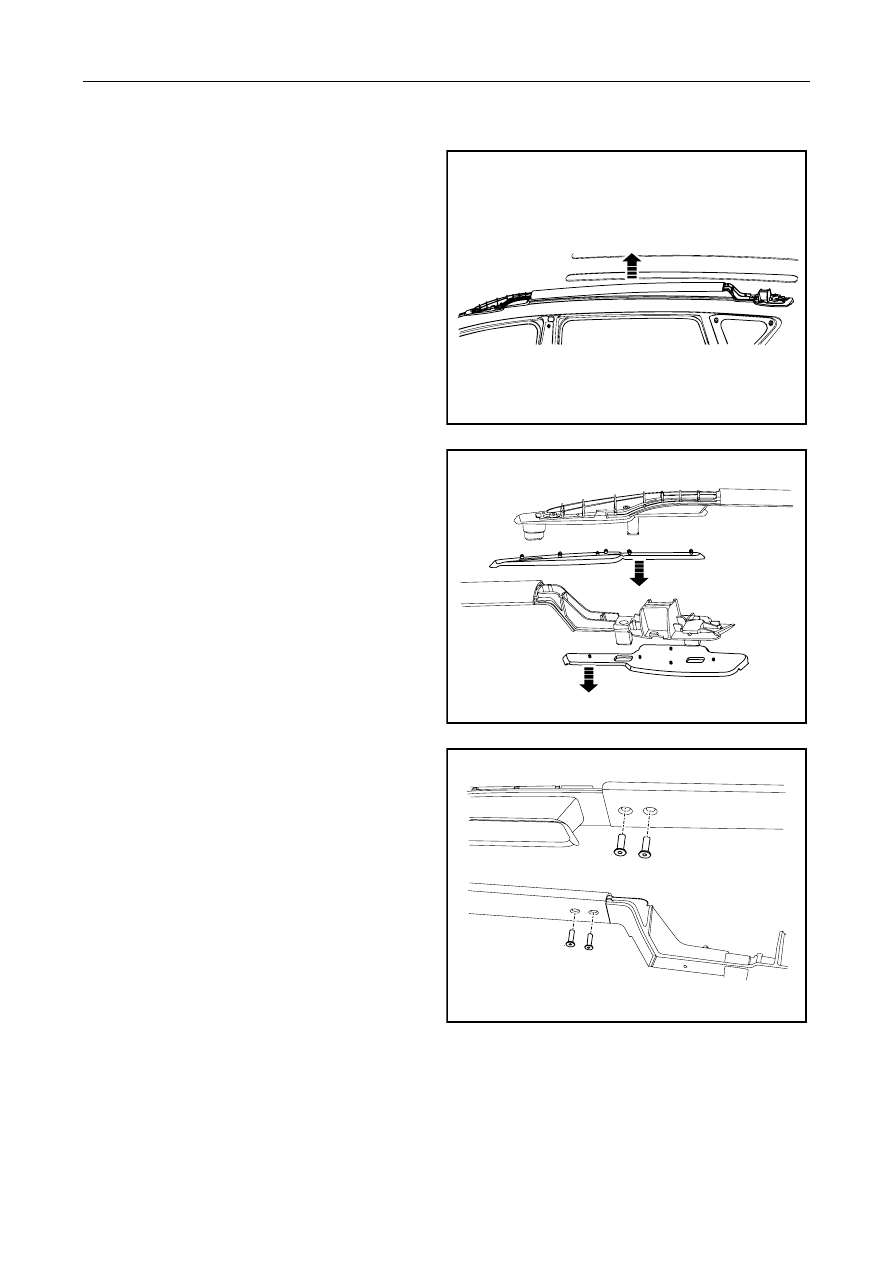

NL12-0303b

5.   Remove the front and rear sealing strips of the

luggage rack.



NL12-0304b

6.    Remove front and rear 4 luggage rack connecting

rod fixing bolts.



NL12-0305b

2790
