12.10.1.8 Right guard plate replacement under the engine

Dismantlement Procedure

1.   For lifting of the vehicle, see 1.3 Lifting of

Vehicle.

2.    Dismantle fixing bolt of engine bottom protective

plate.

3.    Remove engine bottom protective plate.

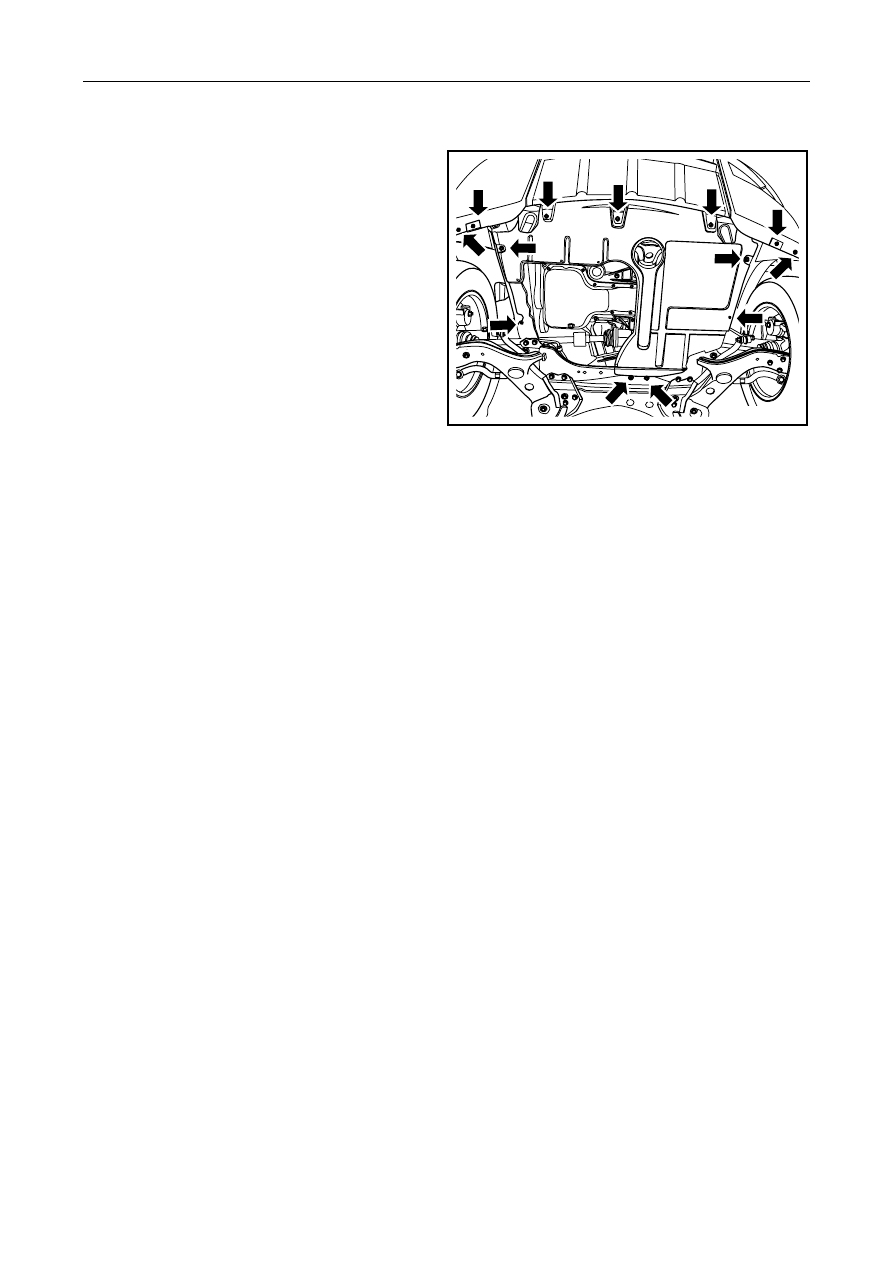

NL12-0215b

4.  Dismantle fixing screw of left and right

protective plates at the bottom of the engine.

5.    Remove the bottom side guard for the engine.

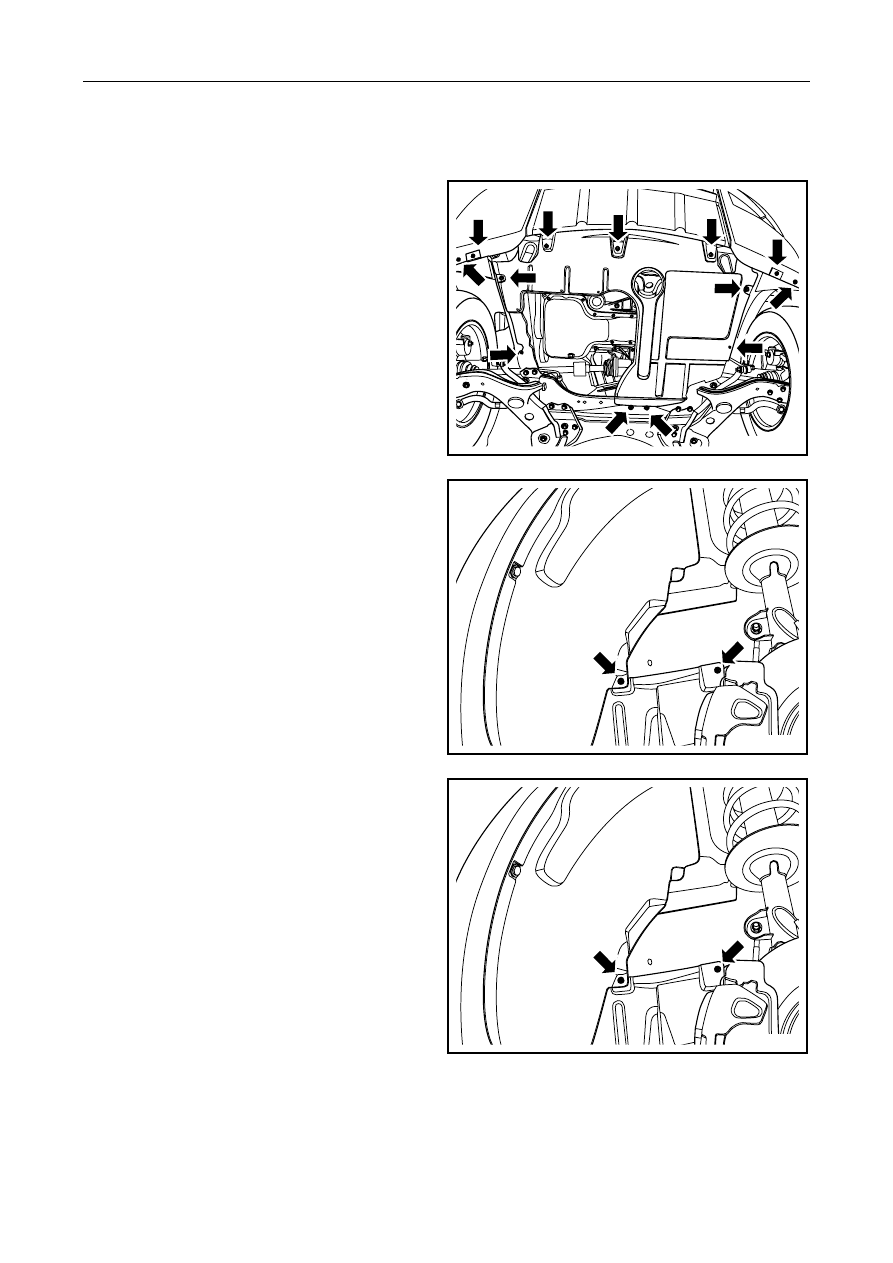

NL12-0216b

Installation Procedure:

1.   Install engine bottom left, right side protective

plate.

2.    Install fixing screw of side protective plate at the

bottom of engine.

Torque : 5Nm(Metric) 4lb-ft(English system)



NL12-0216b

2779






3.  install engine bottom guard plate

4.   Install fixing screw of protective plate at the

bottom of engine.

Torque:5Nm(Metric) 4lb-ft(English system)

5.   Lower the vehicle.



NL12-0215b



2780




12.10.1.9 Front fender lining plate replacement

Dismantlement Procedure

1.   Dismantle fixing bolt at the bottom of front

fender bushing plate.

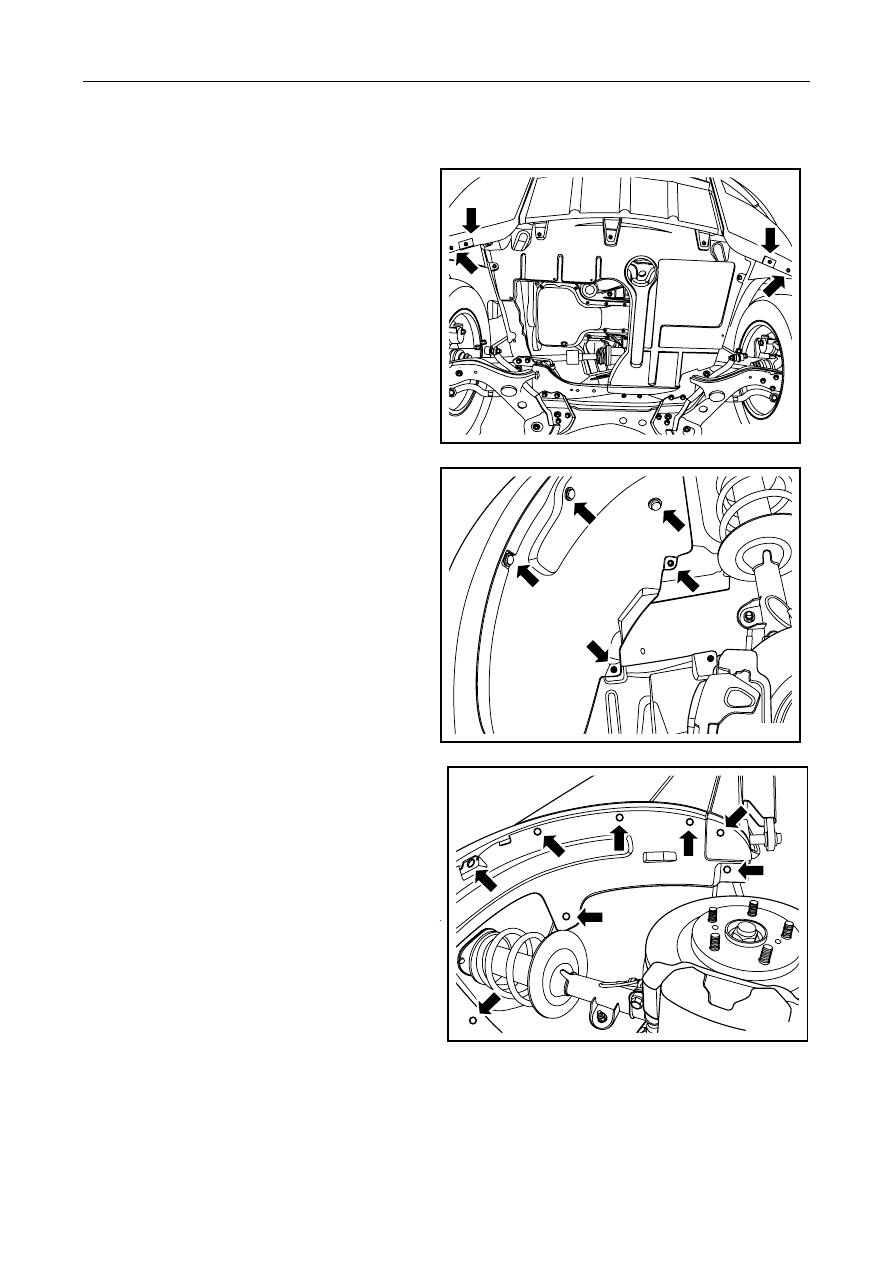

NL12-0217b



2.    Dismantle fixing bolt and buckle at the bottom

of front fender bushing plate.



NL12-0218b



3.    Dismantle fixing bolt and buckle at the rear of

front fender lining plate.



NL12-0219b



2781




Installation Procedure:

1.    Dismantle fixing bolt and buckle at the bottom

of front fender bushing plate.

Torque: 5Nm (Metric system) 3.7lb-ft (English
system)

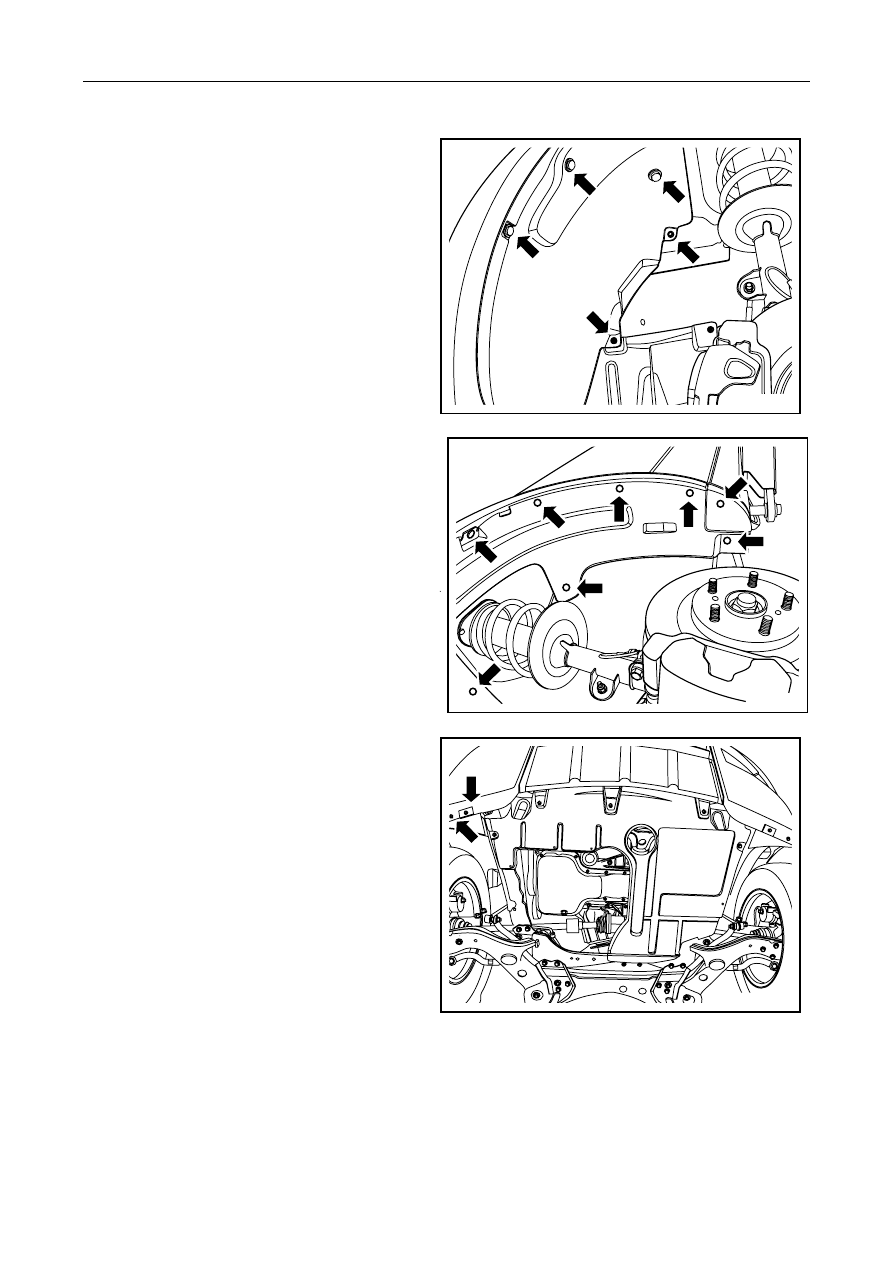

NL12-0218b



2.    Dismantle fixing bolt and buckle at the rear of

front fender lining plate.

Torque : 4Nm(Metric) 3lb-ft(English system)



NL12-0219b

3.   Dismantle fixing bolt at the bottom of front

fender bushing plate.

Torque: 4Nm (Metric) 3lb-ft (Inch)



NL12-0220b
