3.  Install intermediate fixing nut of strip of back

door.

Torque:10Nm(Metric) 7.4lb-ft(English system)

NL12-0205b



4.  Install fixing nut on right side of back door

trimming strip.

Torque:10Nm(Metric) 7.4lb-ft(English system)

5.  Install the back door interior trim panel.



NL12-0204b



2775




12.10.1.6 Triangular outer trim plate replacement of rear door

Dismantlement Procedure

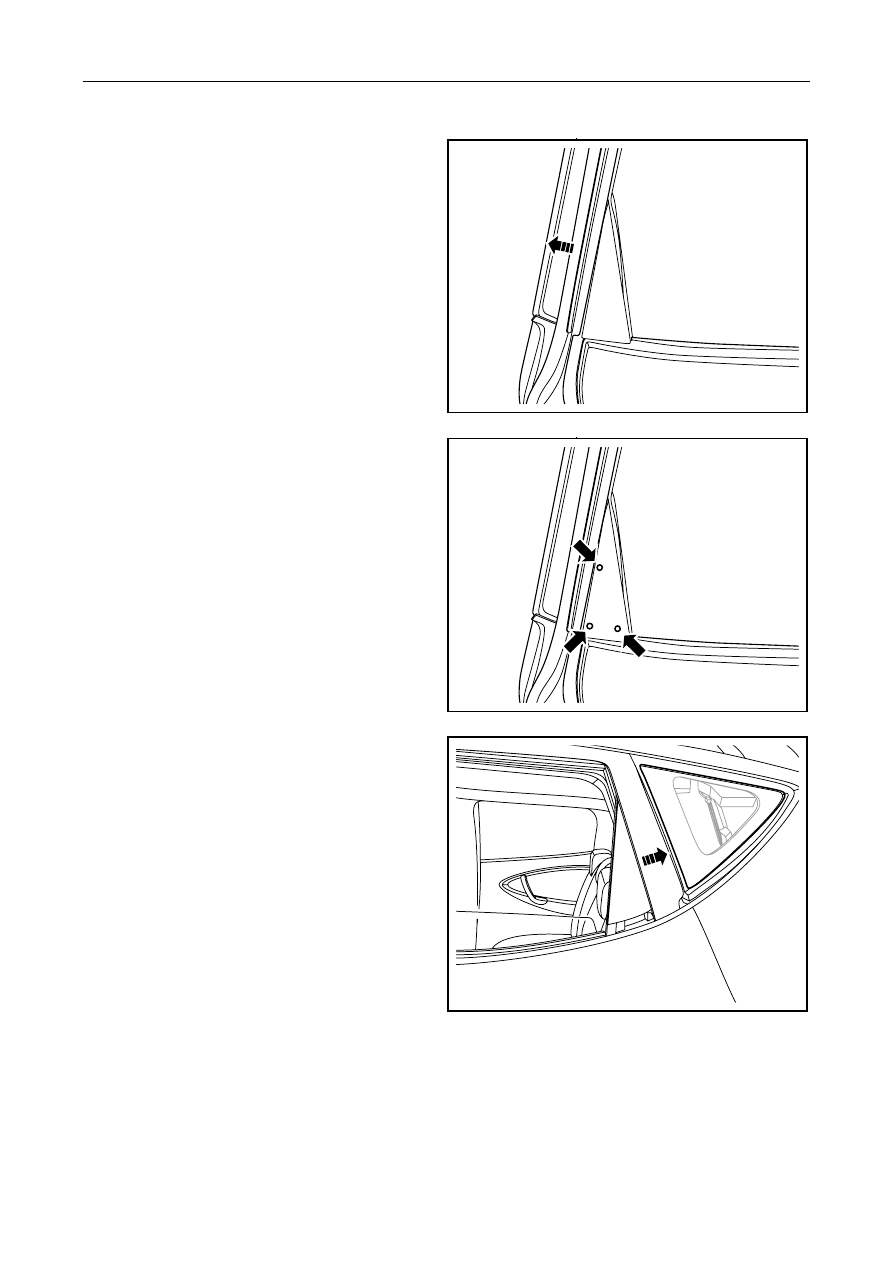

1.  Dismantle door inner trimming plate angle

decoration.



NL12-0208b

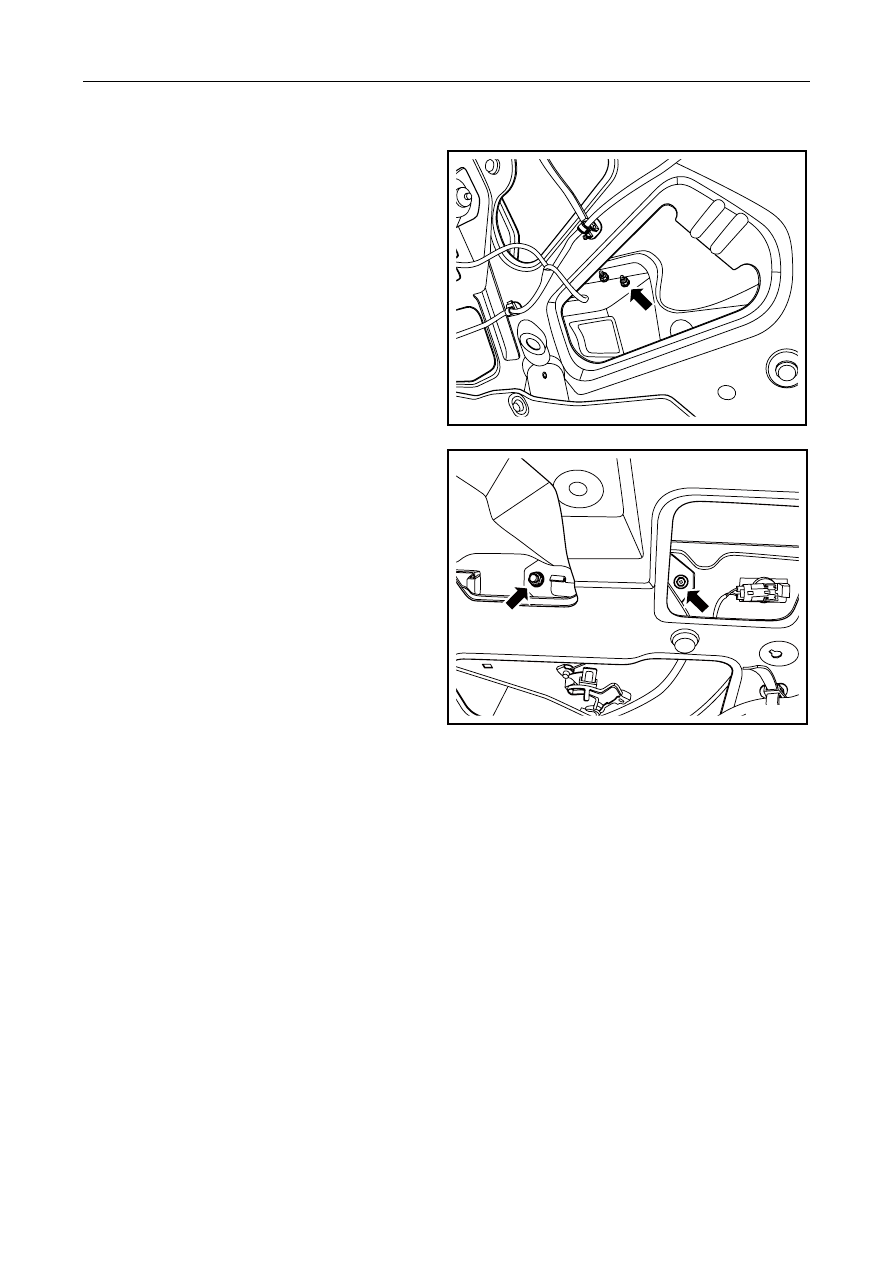

2.    Dismantle fixing bolt of rear door triangle outer

trimming plate.



NL12-0209b

3.   Dismantle triangle outer trimming plate of rear

door.



NL12-0210b



2776




Installation Procedure:

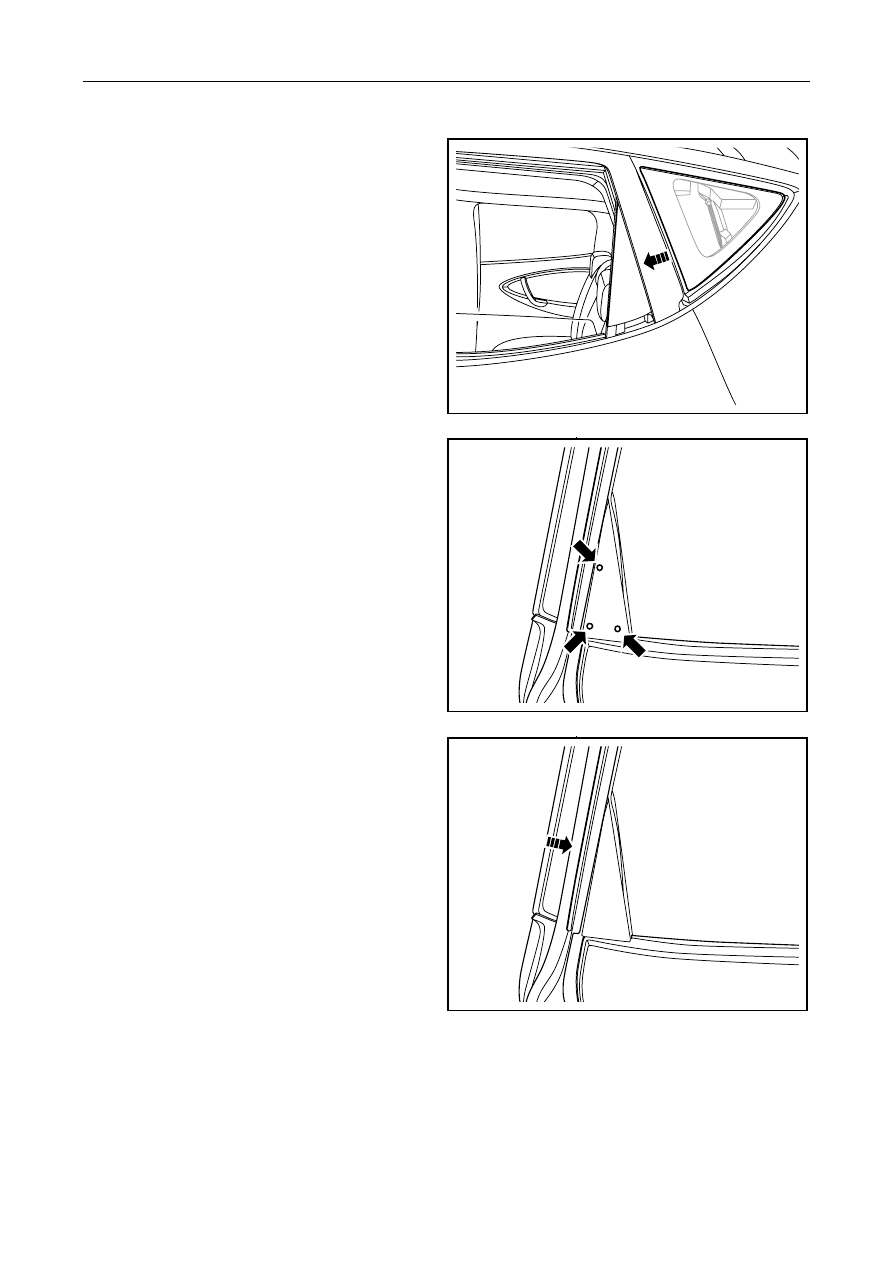

1.    Install rear door triangle outer trimming plate.



NL12-0211b

2.  Install fixing bolt of triangle outer trimming plate

Torque: 4Nm(Metric) 3lb-ft(English system)



NL12-0209b

3.   Install angle decoration of door inner trimming

plate.



NL12-0212b



2777




12.10.1.7 Top cover trim plate replacement

Dismantlement Procedure

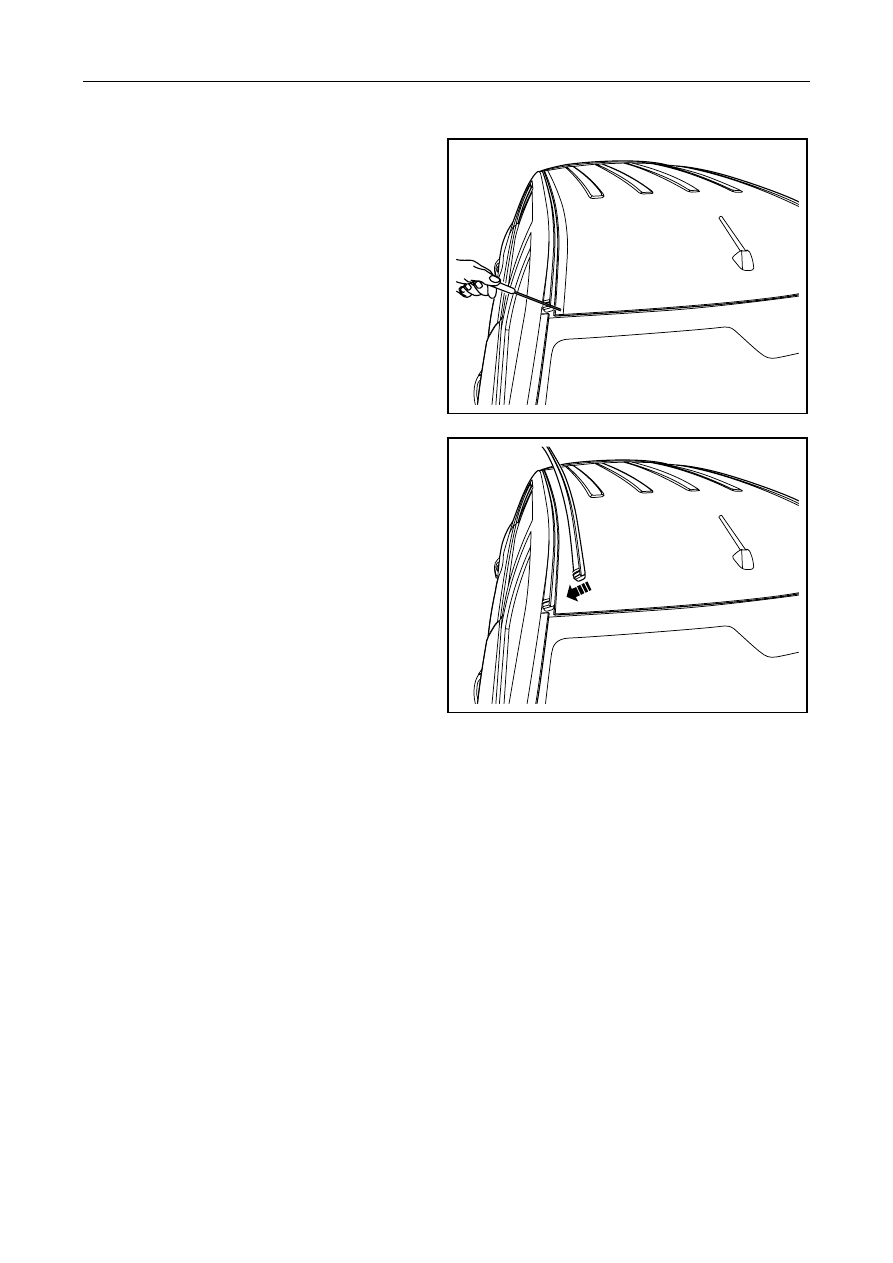

1.   Dismantle top cover trimming strip by using

slotted screwdriver.

Notes:

The screwdriver port is covered by the adhesive tape
to protect the parts.

2.    Remove residual fixing adhesive from top cover.



NL12-0213b

Installation Procedure:

1.   Apply fixing glue to new top cover trimming

strip.

2.    Install top cover trimming strip on limit groove.



NL12-0214b

2778
