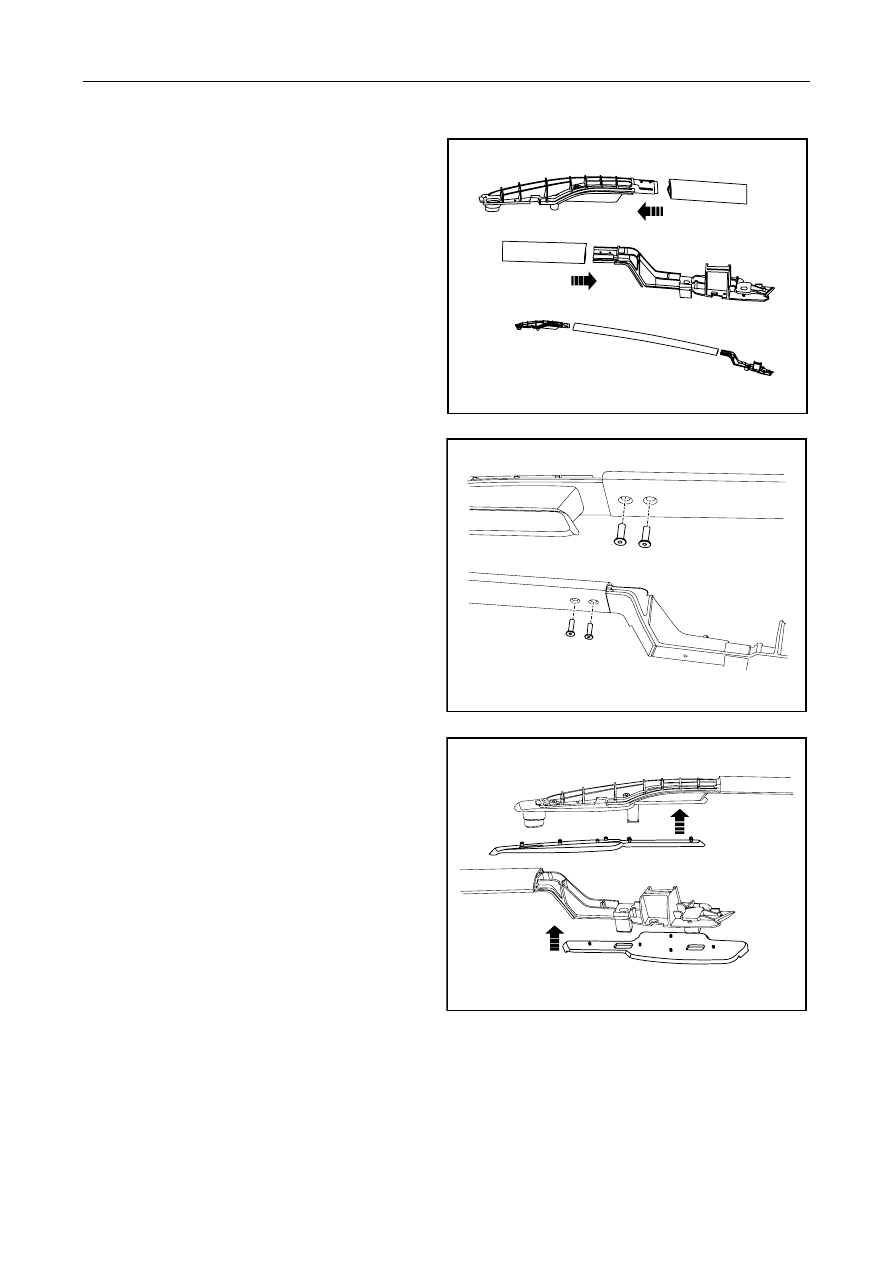

7.   Disconnect the front and rear mounting seats

from the connecting rod.



NL12-0306b

8.    Remove the front and rear lower bottom casings

from the fitting seat.



NL12-0307b

Installation Procedure:

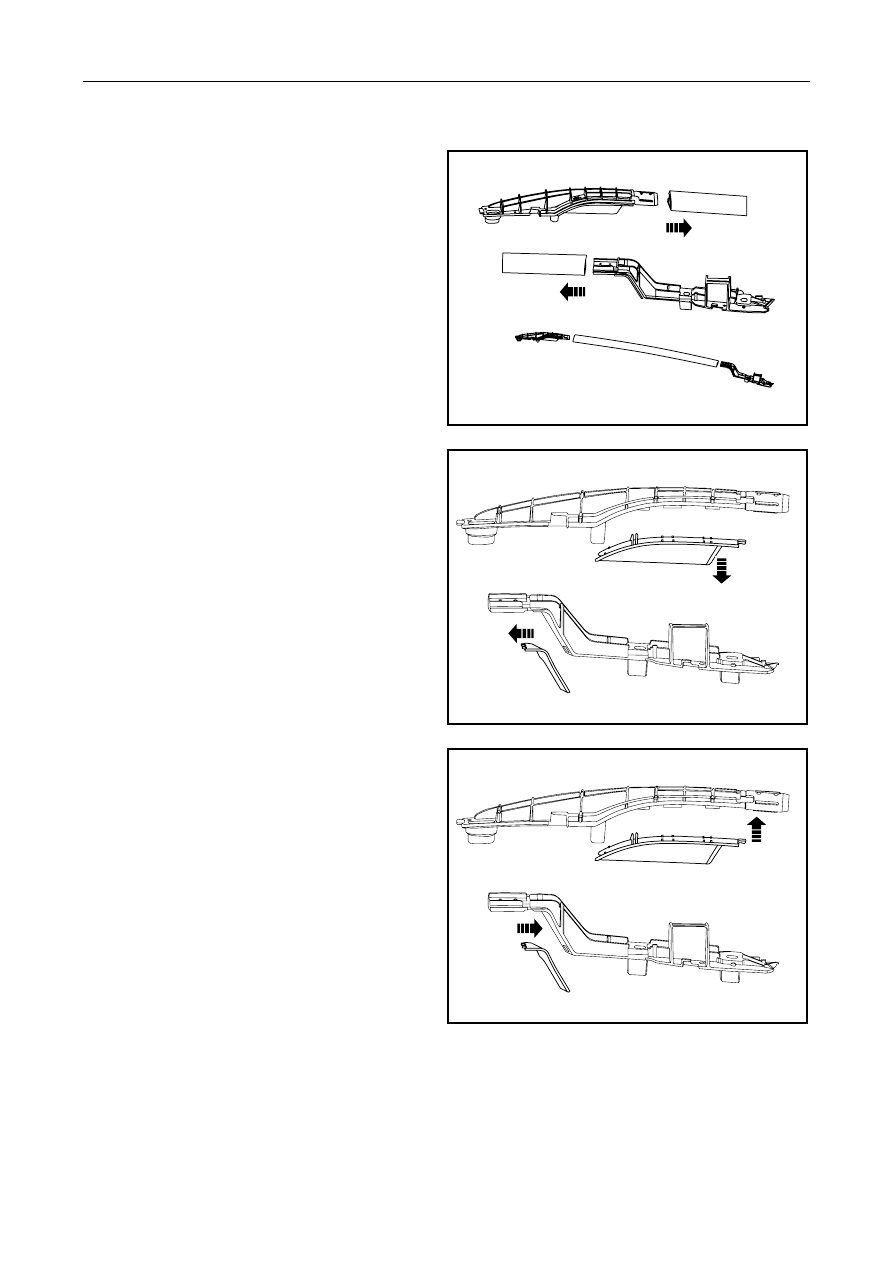

1.    Install front and rear covers onto mounting seat.



NL12-0308b



2791






2.  Install front and rear mounting seat onto

connecting rod.



NL12-0309b

3.    Install 4 fixing bolts of luggage rack connecting

rod on front and rear sides.

Torque:10Nm(Metric) 7.4lb-ft(English system)



NL12-0305b

8.   Install front and rear sealing strip of luggage

rack.



NL12-0310b

2792






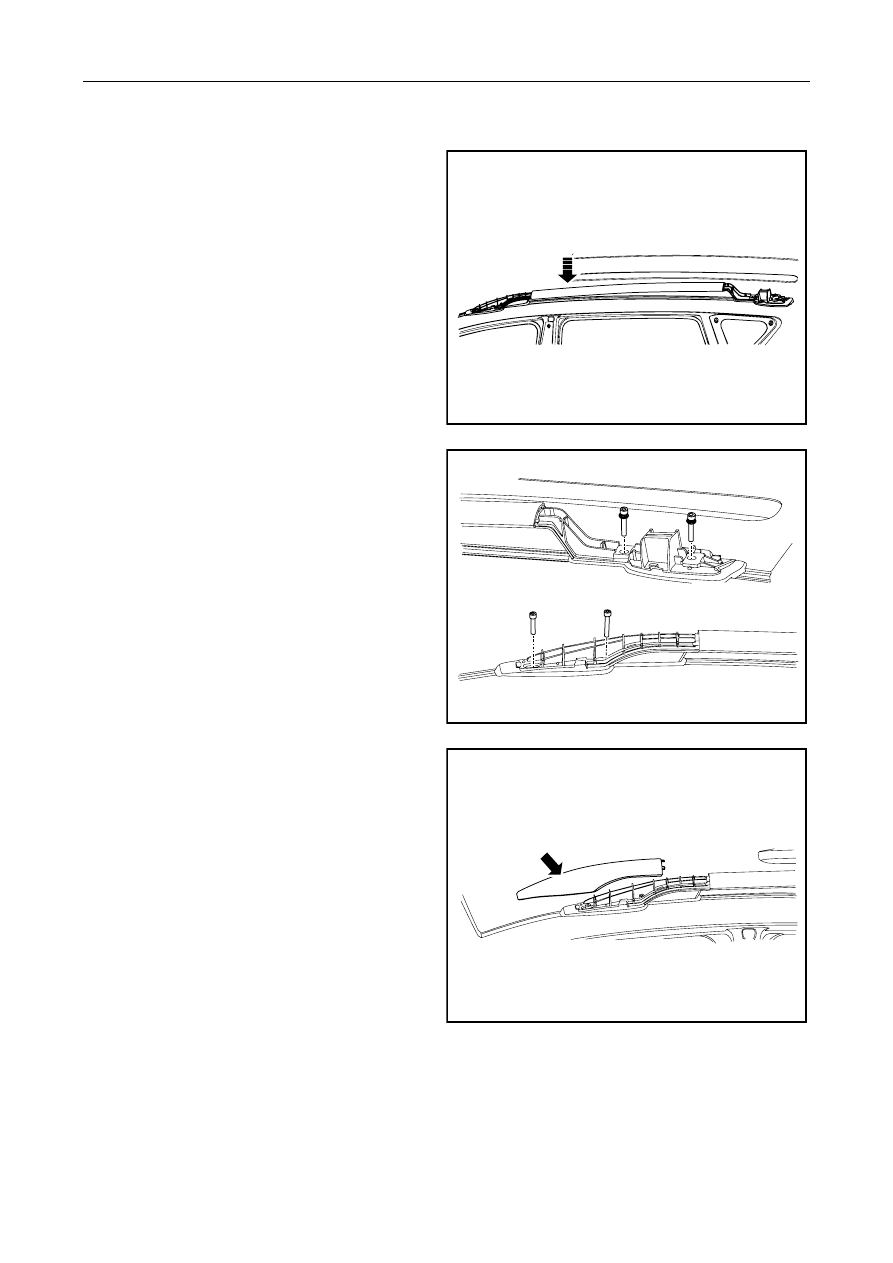

5.    Install the luggage rack as a whole to the body.



NL12-0311b

6.    Install the front and rear 4 bolts on the luggage

rack.

Torque:10Nm(Metric) 7.4lb-ft(English system)



NL12-0302b

7.    Install the luggage rack front decoration cover.



NL12-0301b

2793






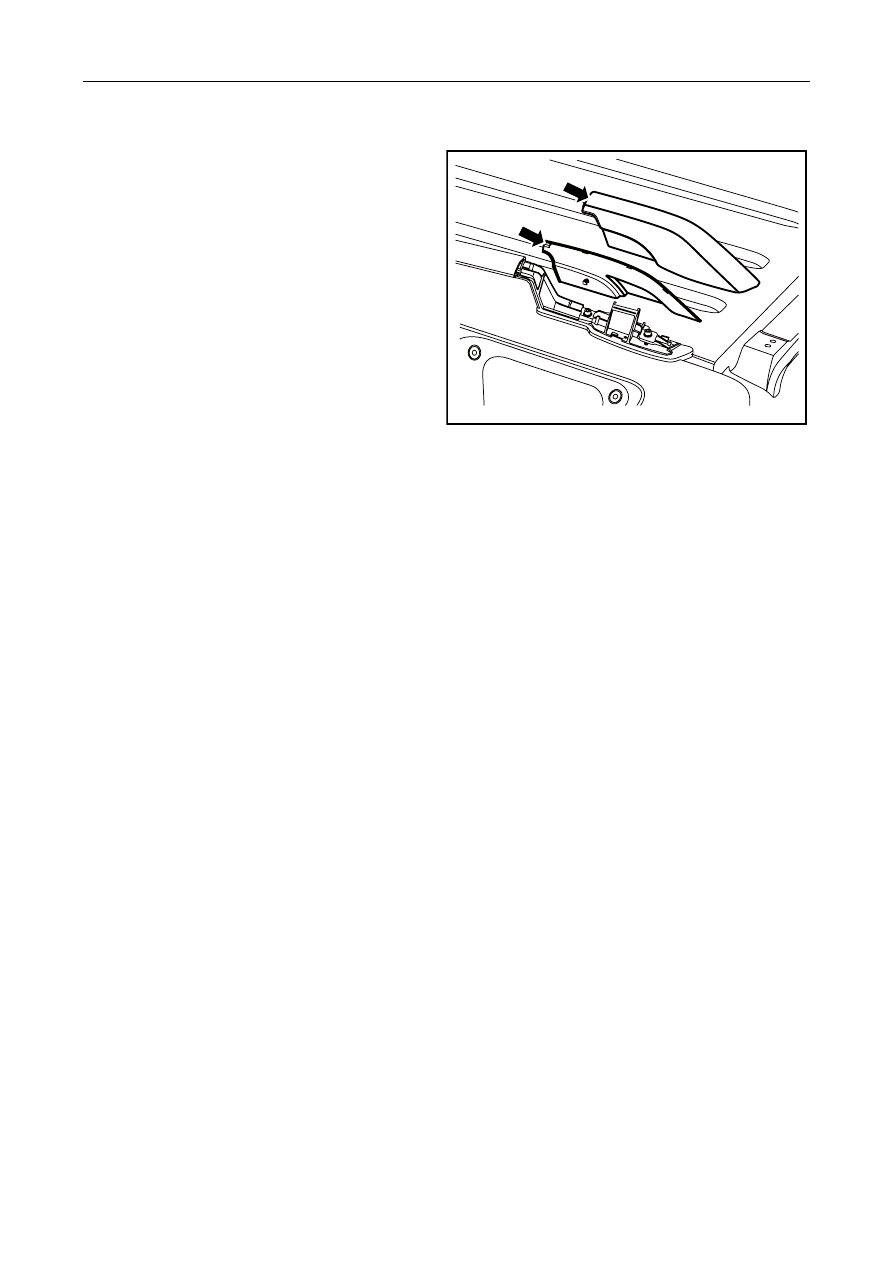

8.    Install two rear decoration covers of the luggage

rack.



NL12-0300b



2794
