6.

Dismantle the retaining
membrane fixing frame and tear
down the retaining membrane.

NL11-0043b

7.  Connect the battery negative

cable.

8.  Operate the rear door window

lifter switch to adjust the window
to an appropriate level.

9.  Disconnect the battery negative

cable.

10.  Dismantle rear door glass guide

way bolt, and loosen guideway to
facilitate dismantling of rear door
glass.

NL11-0044b

11.  Dismantle rear door glass bolt

NL11-0045b

2235

12.  Take out rear door glass

13.  Dismantle rear door glass guide

groove.

NL11-0062b

14.  Dismantle the exterior seal tape

of rear door glass.

NL11-0061b

Installation procedure:

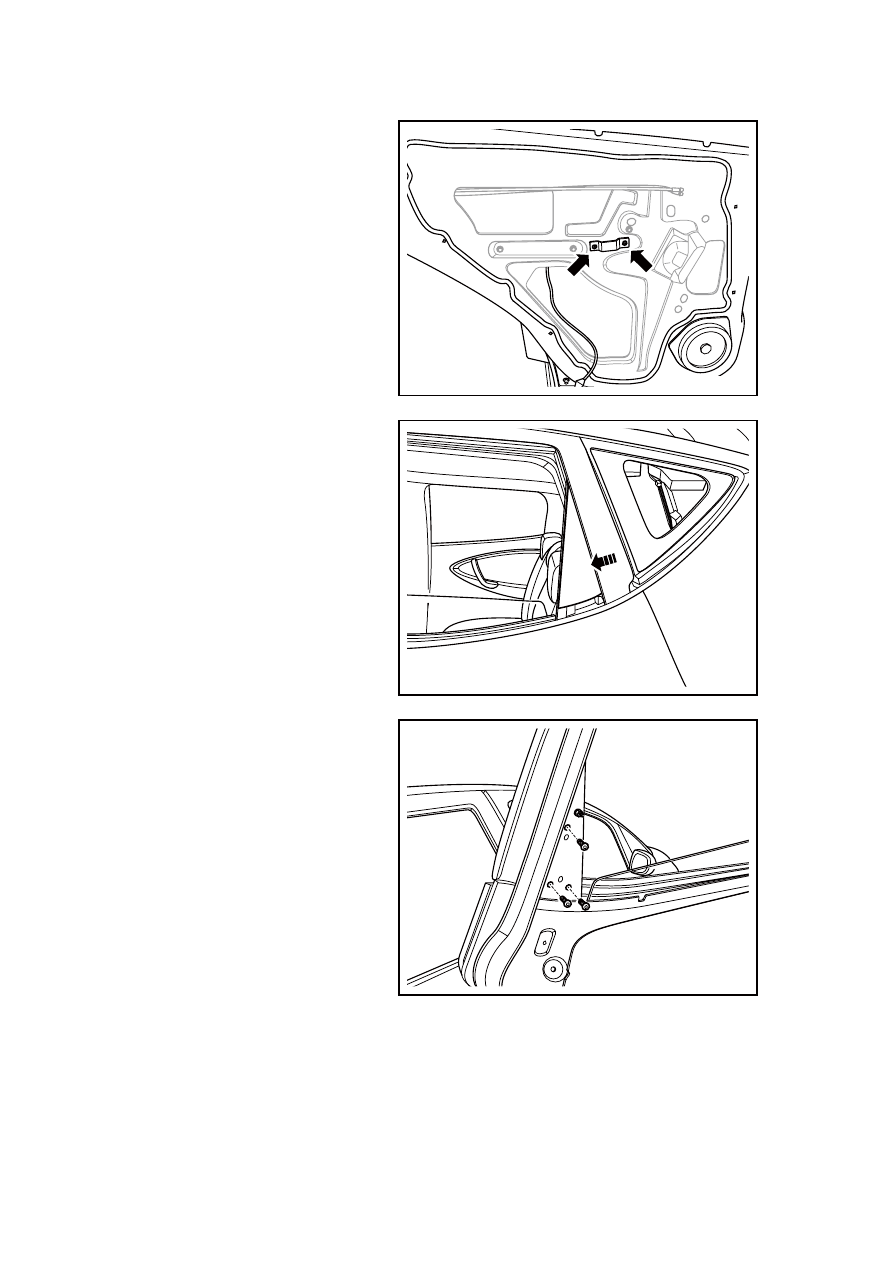

1.  Install the exterior seal tape of

rear door glass.

NL11-0046b

2236

2.  Install into rear door glass.

NL11-0063b

3.  Tighten rear door glass fixing

bolt。

Torque: 8Nm(Metric) 6lb-ft(English
system)

NL11-0045b

4.  Install rear door glass guideway.

Torque: 8Nm(Metric) 6lb-ft(English
system)

NL11-0044b

2237

5.  Paste the retaining membrane and

install the window lifter switch
bracket.

NL11-0043b

6.  Install the rear door trim mirror.

NL11-0056b

7.  Tighten the fixing bolt for the

rear door external trim corner.

Torque: 8Nm(Metric) 6lb-ft(English
system)

NL11-0057b

2238
