11.5.8.8 Replacement of front door window slot

Dismantlement procedure

1.  Disconnect the battery negative

cable. Refer to 2.11.8.1 battery
cable disconnection/connection
procedures.

2.  For dismantling of front door

speaker, refer to 11.2.7.1
Replacement of front door
speaker.

3.  Dismantle the front door interior

trim panel. Refer to12.9.1.7
Replacement of Front Door
Interior Trim Panel.

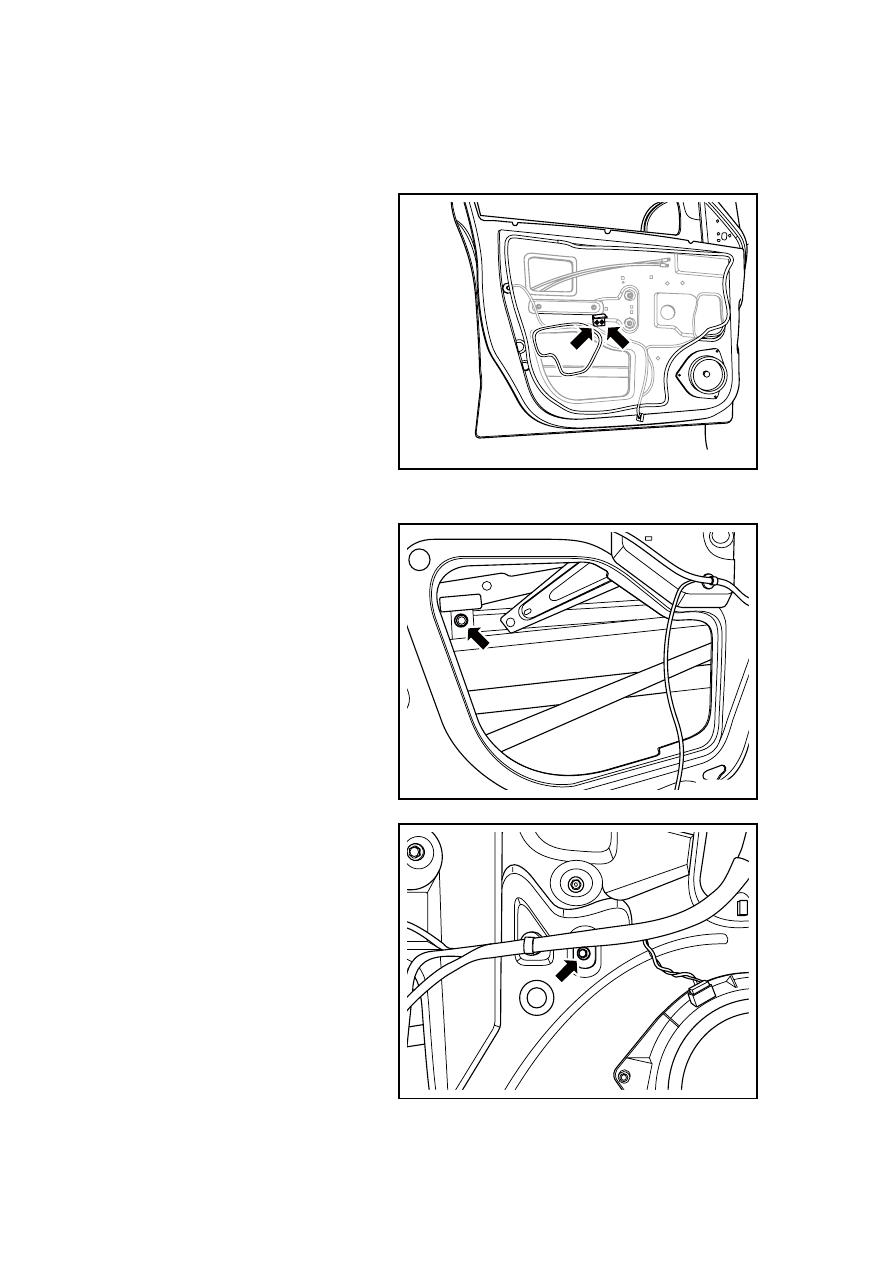

4.  Dismantle front door glass lifter

switch bracket, and remove water
retaining membrane.

NL11-0018b

5.  Remove the fixing bolt on one

side of the front door window.

NL11-0019b

6.  Remove the fixing bolt on the

other side of the front door
window.

NL11-0020b

2219

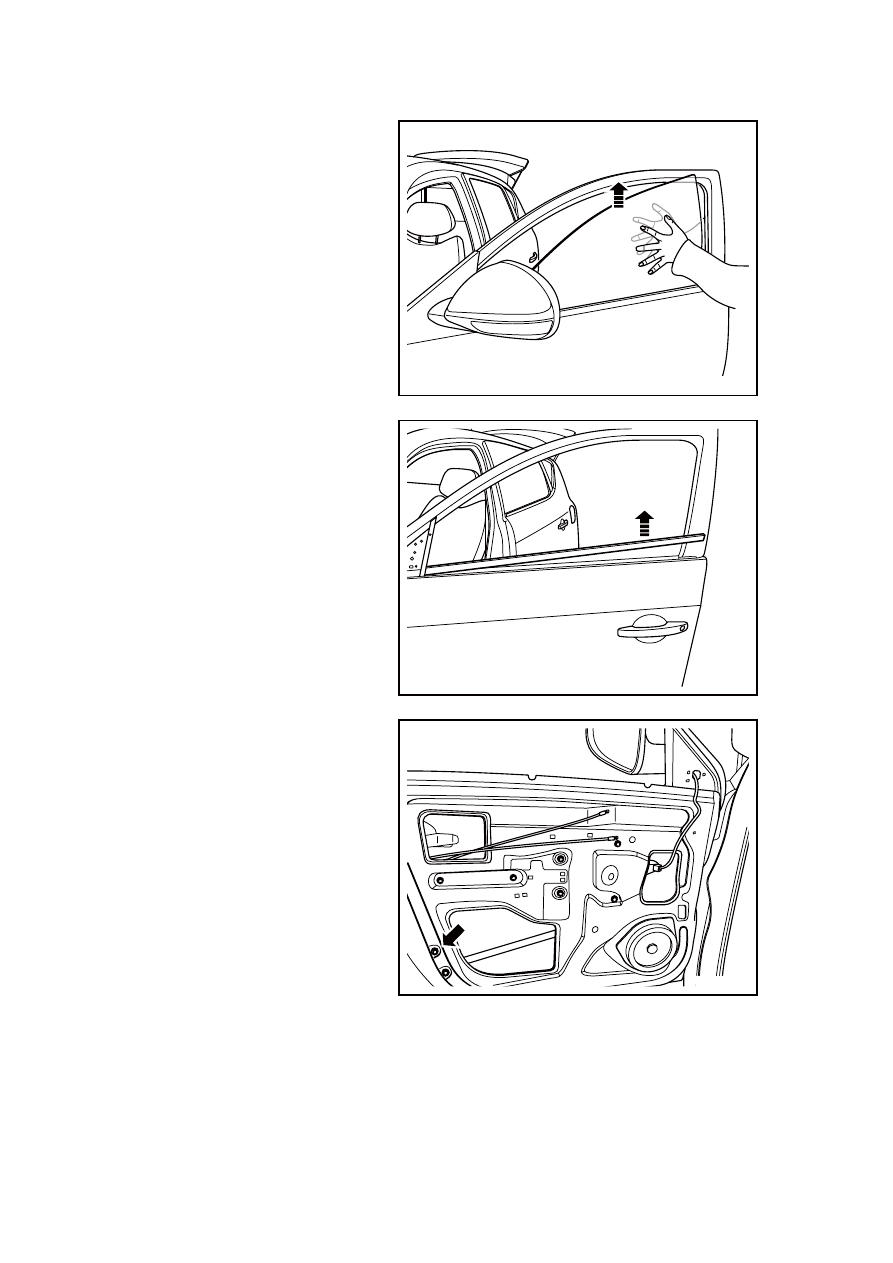

7.  Pull out the front door window

upwards.

NL11-0021b

8.  Remove the external sealing strip

of the front door window.

NL11-0029b

9.  Remove the window guide rail

fixing bolt.

NL11-0030b

2220

10.  Dismantle front door glass guide

groove.

NL11-0031b

Installation procedure:

1.  Install the front door window

guide groove.

NL11-0032b

2.  Install fixing bolt of glass

guideway.

Torque: 8Nm(Metric) 6lb-ft(English
system)

NL11-0030b

2221

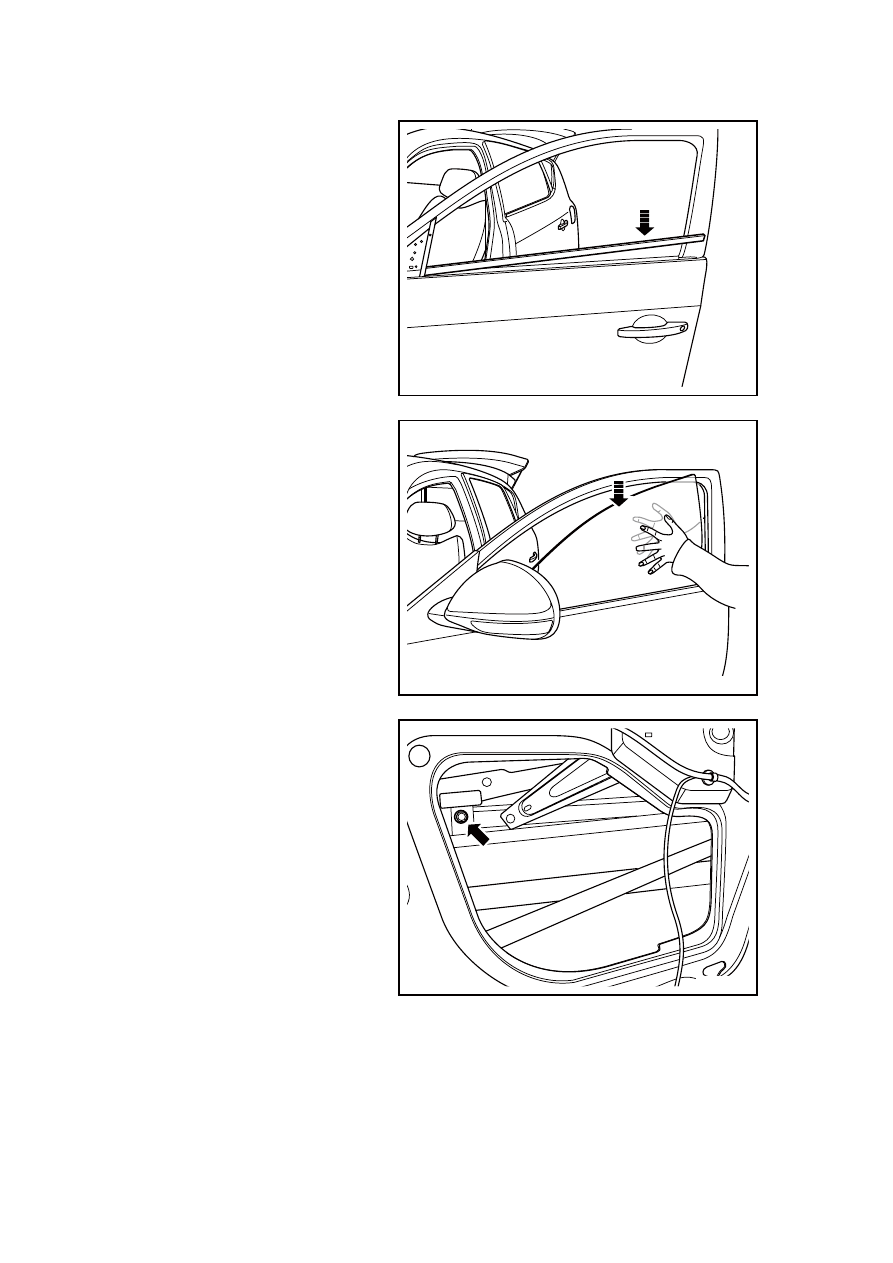

3.  Install front door glass sealing

strip.

NL11-0033b

4.  Insert the front door window

glass plate downwards.

NL11-0027b

5.  Install the fixing bolt on one side

of the front door window.

Torque: 8Nm(Metric) 6lb-ft(English
system)

NL11-0019b

2222
