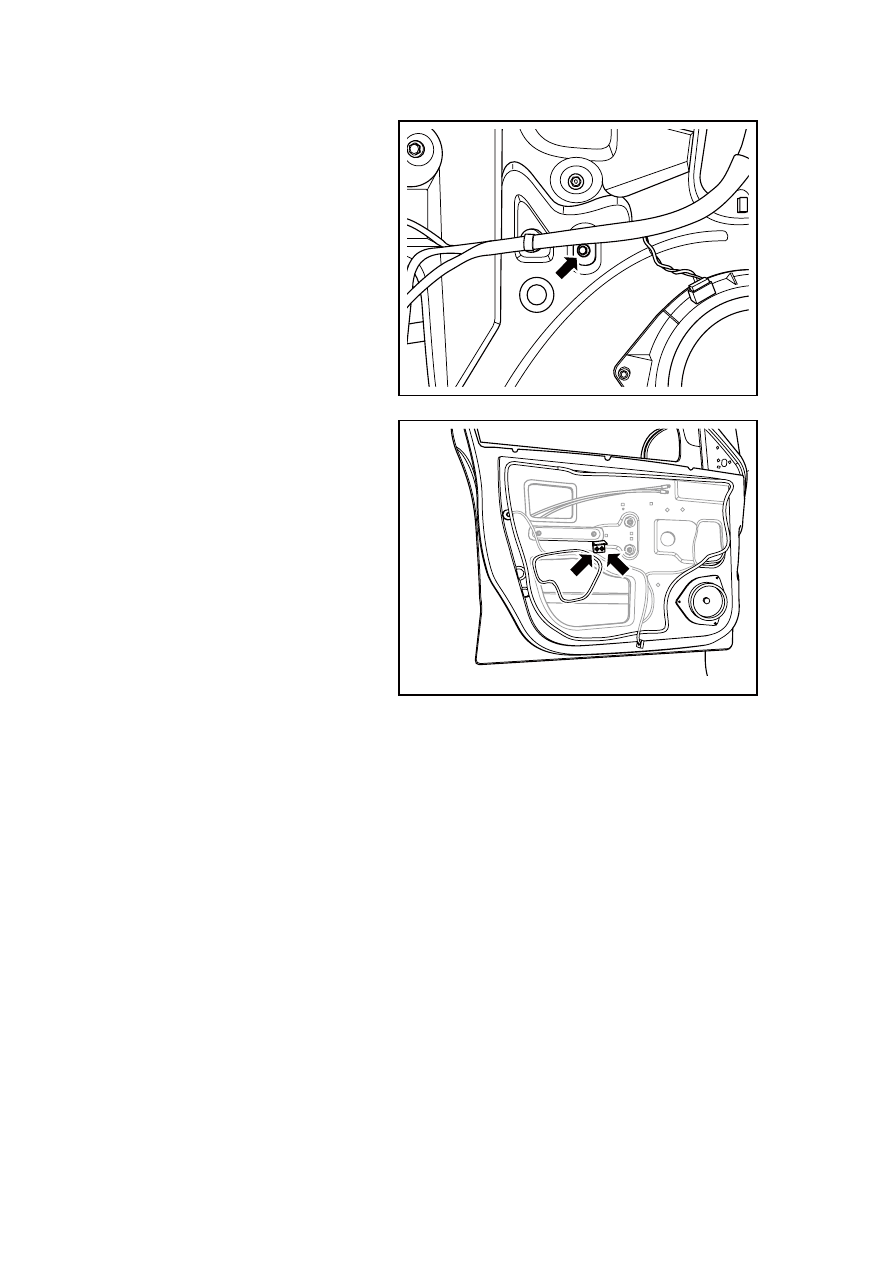

6.  Install the fixing bolt on the other

side of the front door window.

Torque: 8Nm(Metric) 6lb-ft(English
system)

NL11-0020b

7.  Paste the retaining membrane and

install the window lifter switch
bracket.

Torque: 5Nm (metric system) 3.7lb-ft
(english system)

8.  Install the front door interior trim

panel.

9.  Install front door treble speaker.

10. Connect the battery negative

cable.

NL11-0018b

2223



11.5.8.9 Replacement of rear door window regulator switch

Dismantlement procedure

Warning!

Warning: refer to "warning on battery
disconnection" in "warnings and
precautions".

1.  Disconnect the battery negative

cable. Refer to 2.11.8.1 battery
cable disconnection/connection
procedures.

NL11-0034b

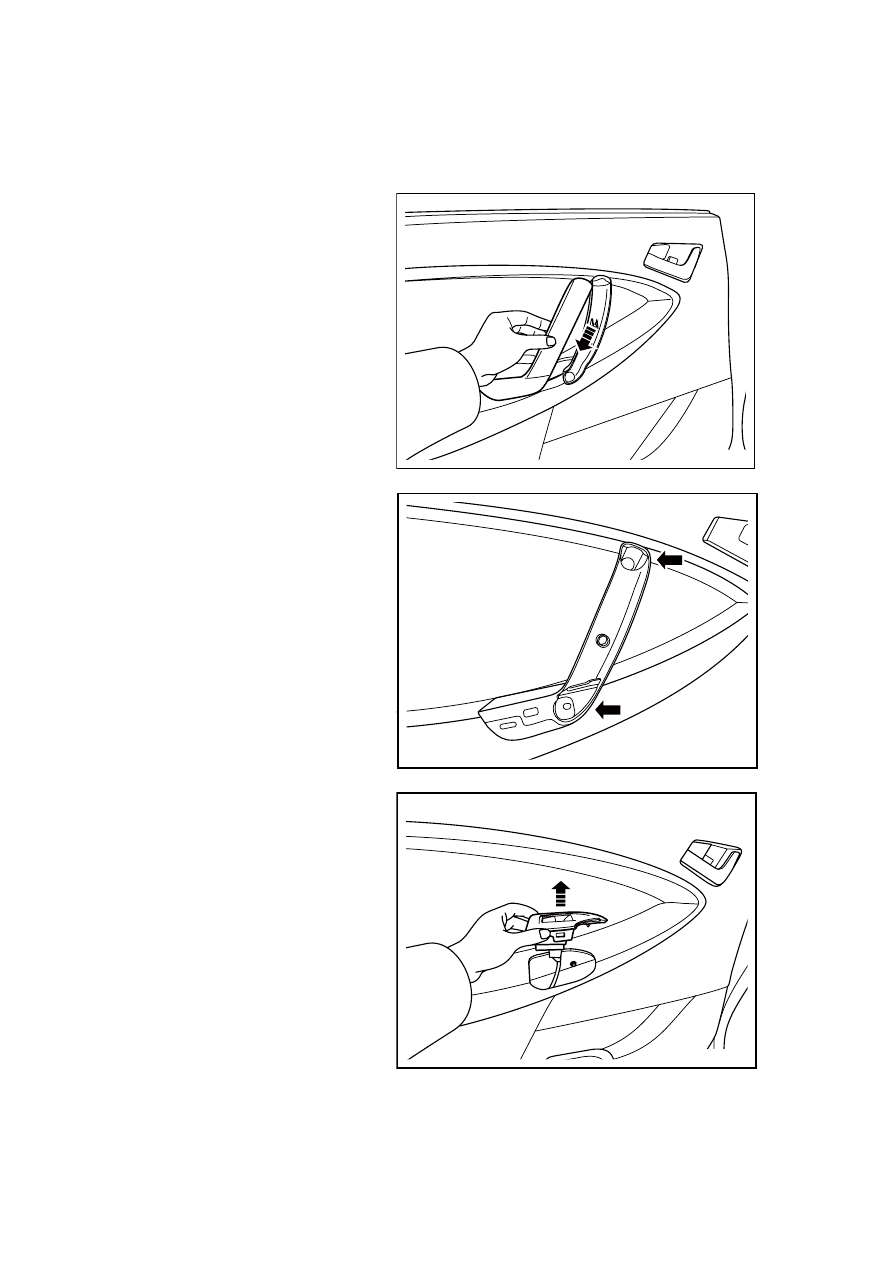

2.  Dismantle inner trimming plate

handle cover plate.

3.  Dismantle mounting seat of inner

trimming plate handle.

NL11-0035b

4.  Dismantle rear door glass lifter

switch.

5.  Disconnect the rear door window

regulator switch harness
connector.

NL11-0036b

2224

Installation procedure:

1.  Connect to rear door glass lifting

switch harness connector.

2.  Install the rear door window

regulator switch.

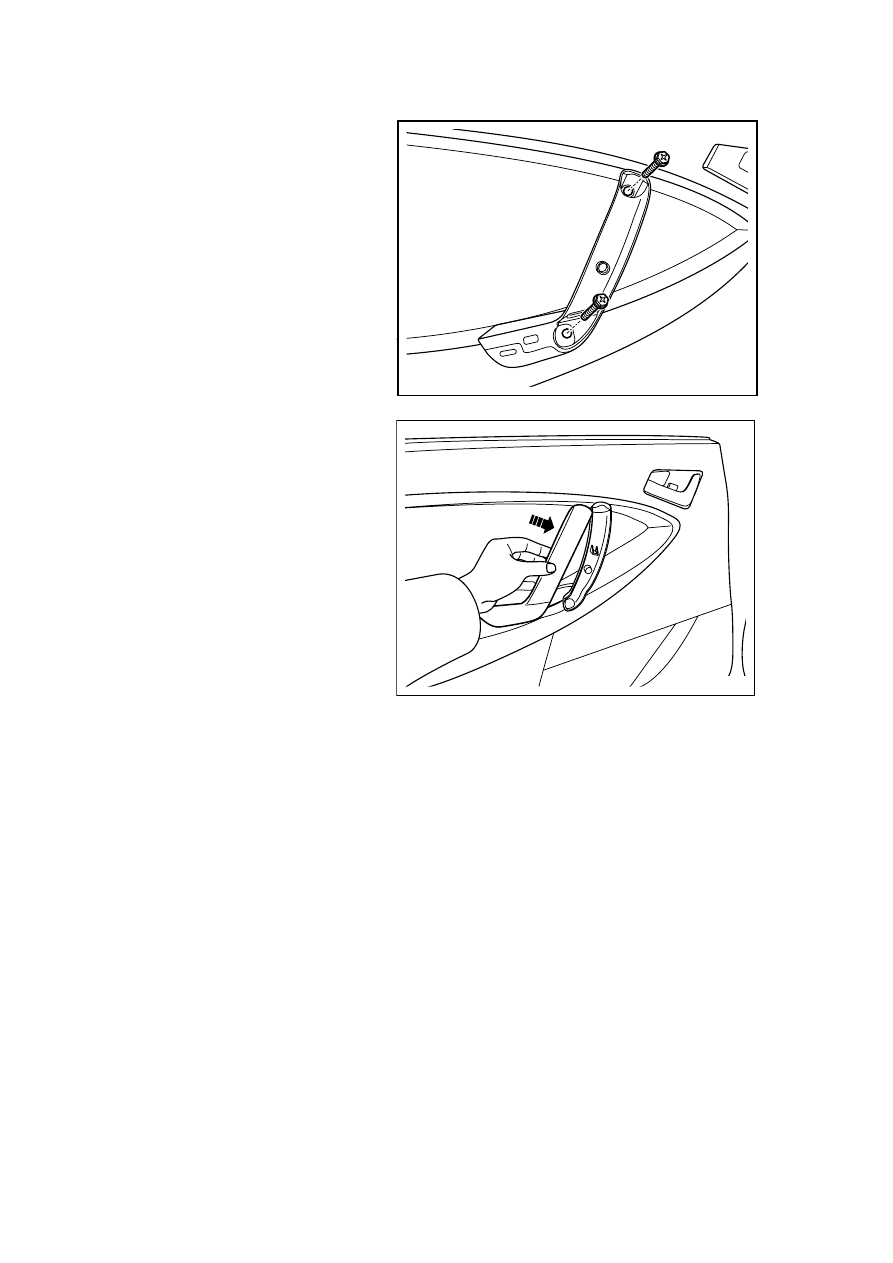

3.  Install mounting seat of inner

trimming plate handle.

Torque: 8Nm(Metric) 6lb-ft(English
system)

NL11-0038b

4.  Install cover plate of inner

trimming plate handle.

5.  Connect the battery negative

cable.

NL11-0039b



2225

11.5.8.10 Replacement of rear door window regulator

Dismantlement procedure

Warning!

Warning: refer to warning on battery disconnection in warnings and precautions.

1.  Disconnect the battery negative

cable. Refer to 2.11.8.1 battery
cable disconnection/connection
procedures.

2.  For dismantling of door inner

trimming plate, refer to 12.9.1.9
Replacement of rear door inner
trimming plate.

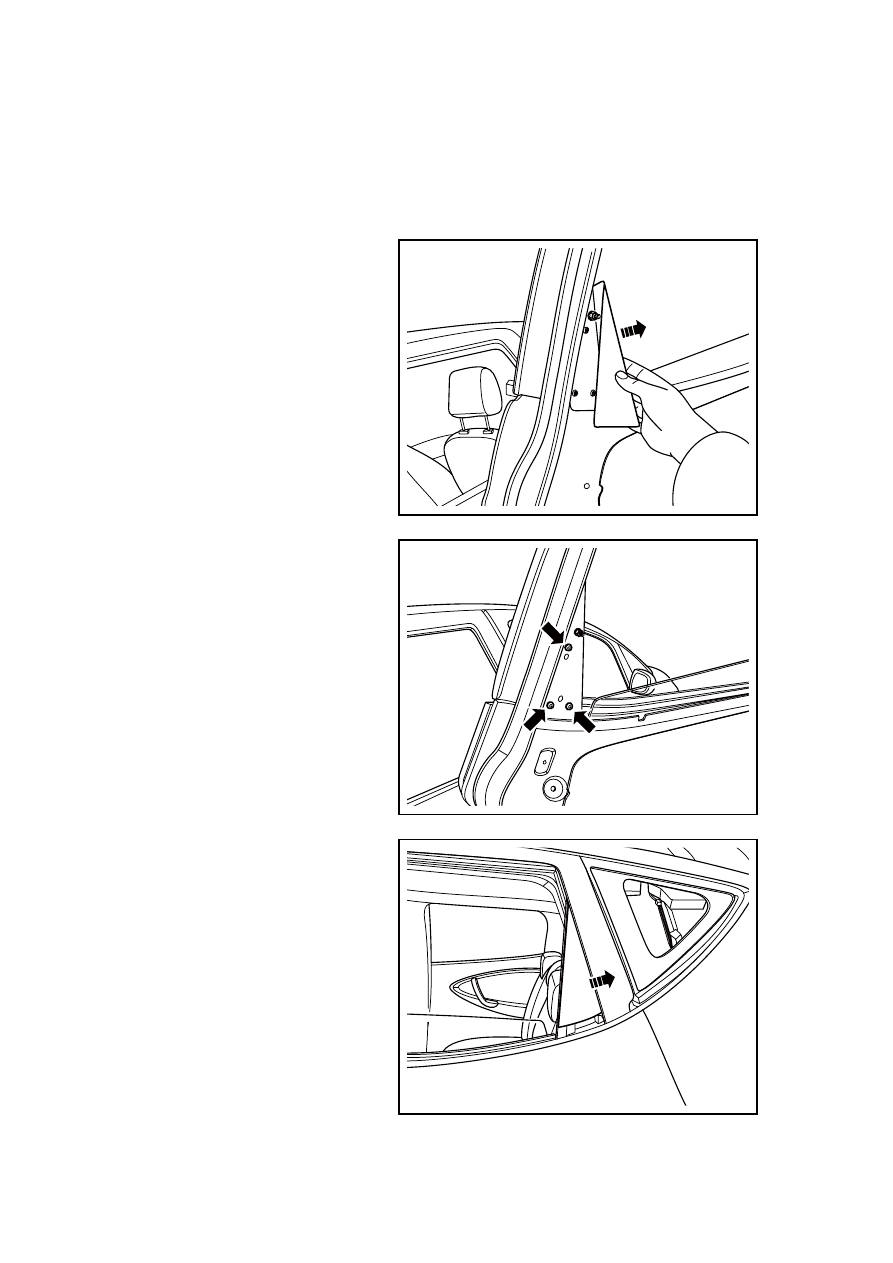

3.  Dismantle door inner trimming

plate angle decoration.

NL11-0040b

4.  Dismantle fixing bolt of outer

angle decoration of door.

NL11-0041b

5.  Remove the door external trim

mirror.

NL11-0042b

2226
