6.

Dismantle the retaining
membrane fixing frame and tear
down the retaining membrane.

NL11-0043b

7.  Connect the battery negative

cable.

8.  Operate the rear door window

lifter switch to adjust the window
to an appropriate level.

9.  Disconnect the battery negative

cable.

10.

Dsimantle rear door glass
guideway bolt, and loosen
guideway to facilitate rear
window glass.

NL11-0044b

11.  Dismantle fixing bolt of rear door

glass

NL11-0045b

2227

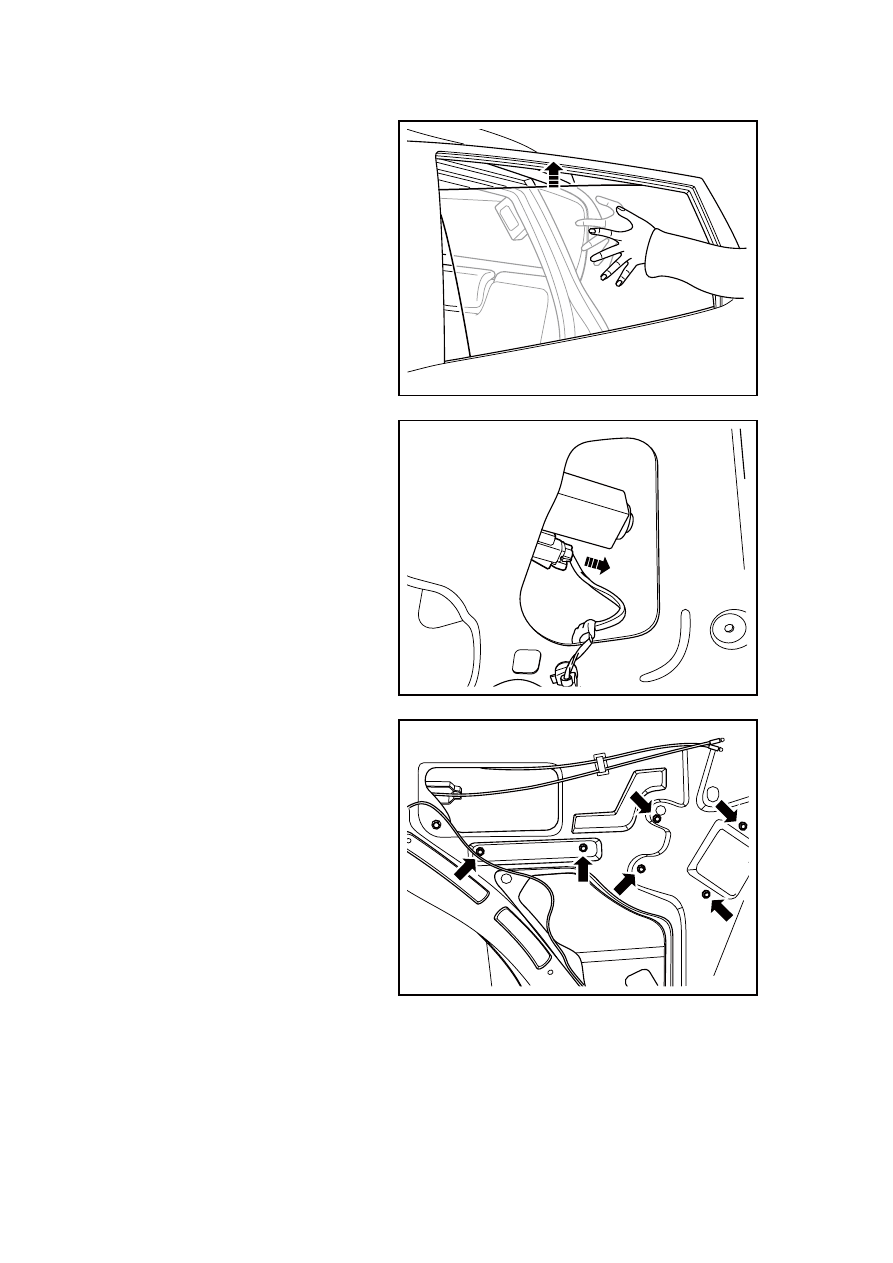

12.  Take out rear door glass.

NL11-0046b

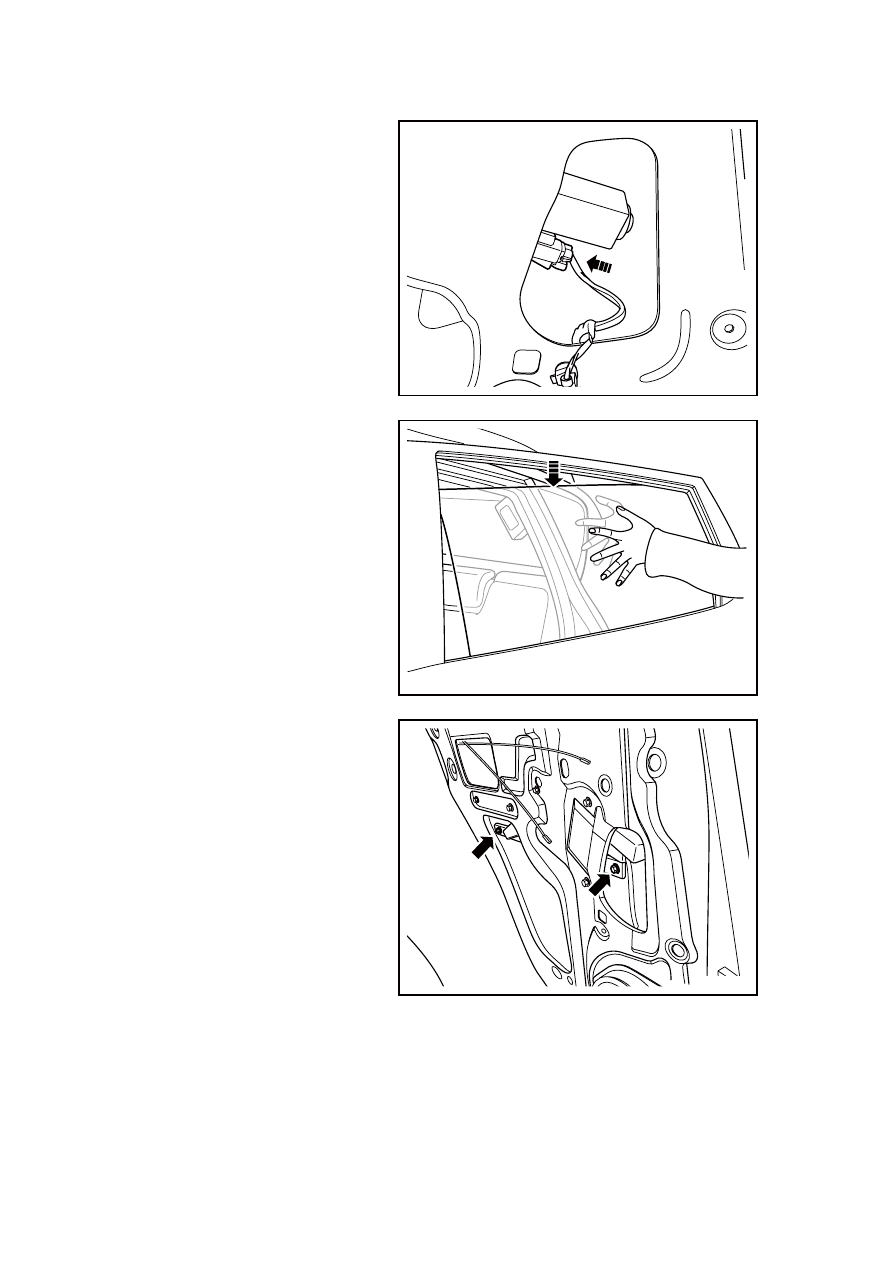

13.  Disconnect glass lifter motor wire

harness connector.

NL11-0047b

14.  Dismantle fixing bolt of rear door

glass lifter.

NL11-0048b

2228

15.  Take out rear door glass lifter.

NL11-0049b

Installation procedure:

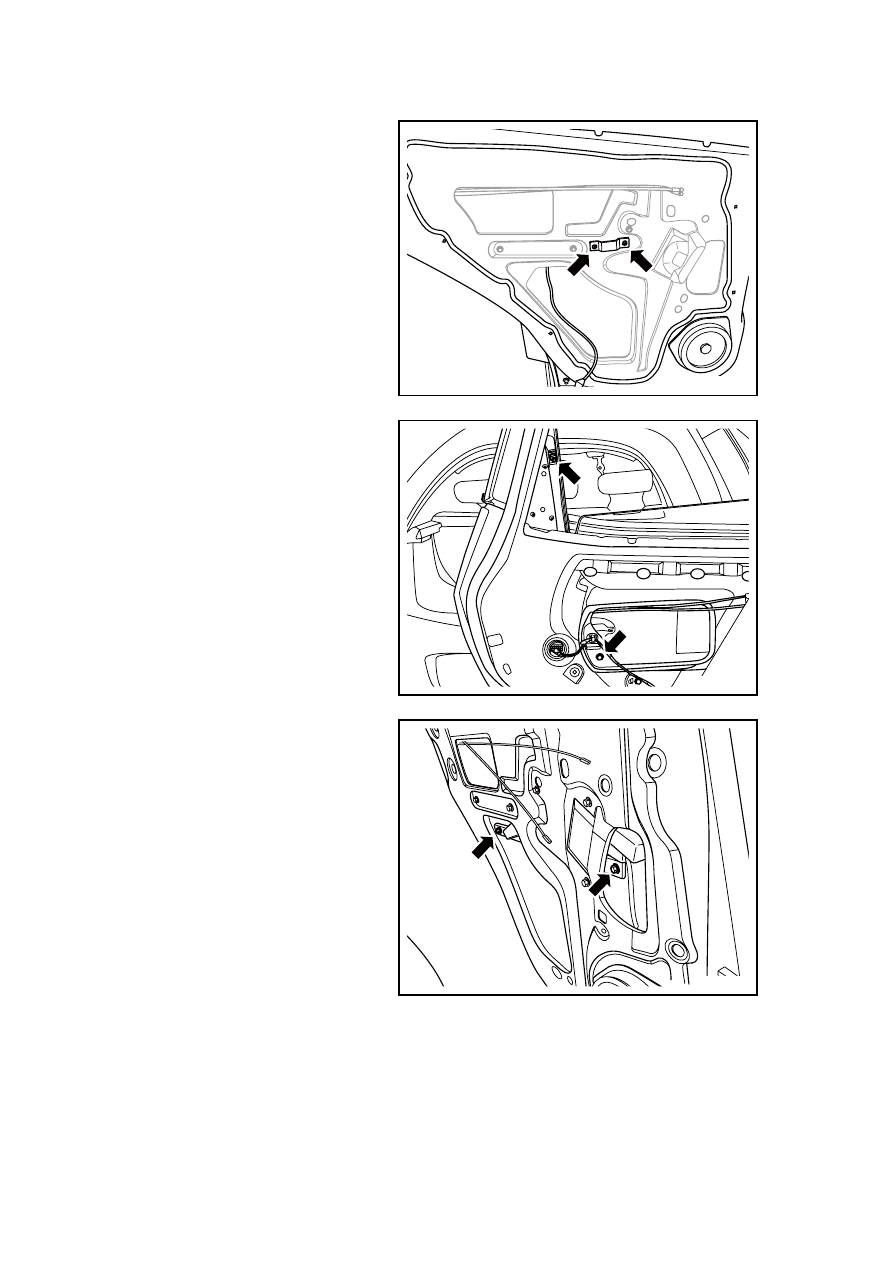

1.  Install the rear door window

regulator.

NL11-0050b

2.  Tighten fixing bolt of rear door

glass lifter.

Torque: 8Nm (Metric) 6 lb-ft (English
system)

NL11-0051b

2229

3. Connect the wire harness

connector of rear door glass lifter
motor.

NL11-0052b

4.  Install the rear door window glass

plate.

NL11-0053b

5.  Screw up the rear door window

fixing bolt.

Torque: 8Nm(Metric) 6lb-ft(English
system)

NL11-0045b

2230
