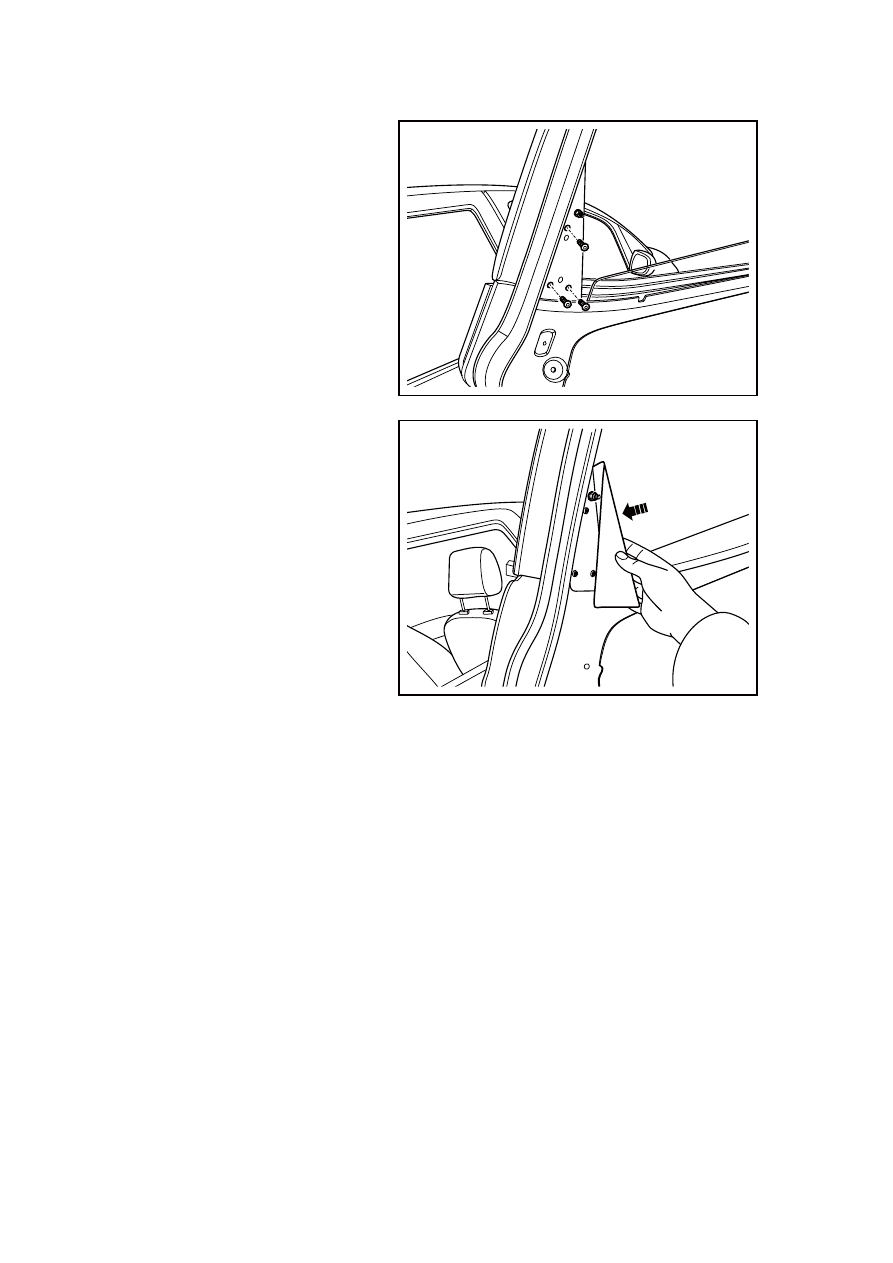

6.  Install and tighten the fixing bolt

for the rear door window guide
groove.

Torque: 8Nm(Metric) 6lb-ft(English
system)

NL11-0054b

7.  Paste the retaining membrane and

install the window lifter switch
bracket.

NL11-0055b

8.  Install the door external trim

corner.

NL11-0056b

2231

9.  Tighten the fixing bolt for the

door external trim corner.

Torque: 8Nm(Metric) 6lb-ft(English
system)

NL11-0057b

10.  Install angle decoration of door

inner trimming plate.

11. Install the door interior trim

panel.

12. Connect the battery negative

cable.

NL11-0058b



2232

11.5.8.11 Replacement of rear door window regulator motor

Dismantlement procedure

Warning!

Warning: refer to "warning on battery
disconnection" in "warnings and
precautions".

1.  Disconnect the battery negative

cable. Refer to 2.11.8.1 battery
cable disconnection/connection
procedures.

2.  For dismantling of rear door glass

lifter, refer to "replacement of
rear door glass lifter".

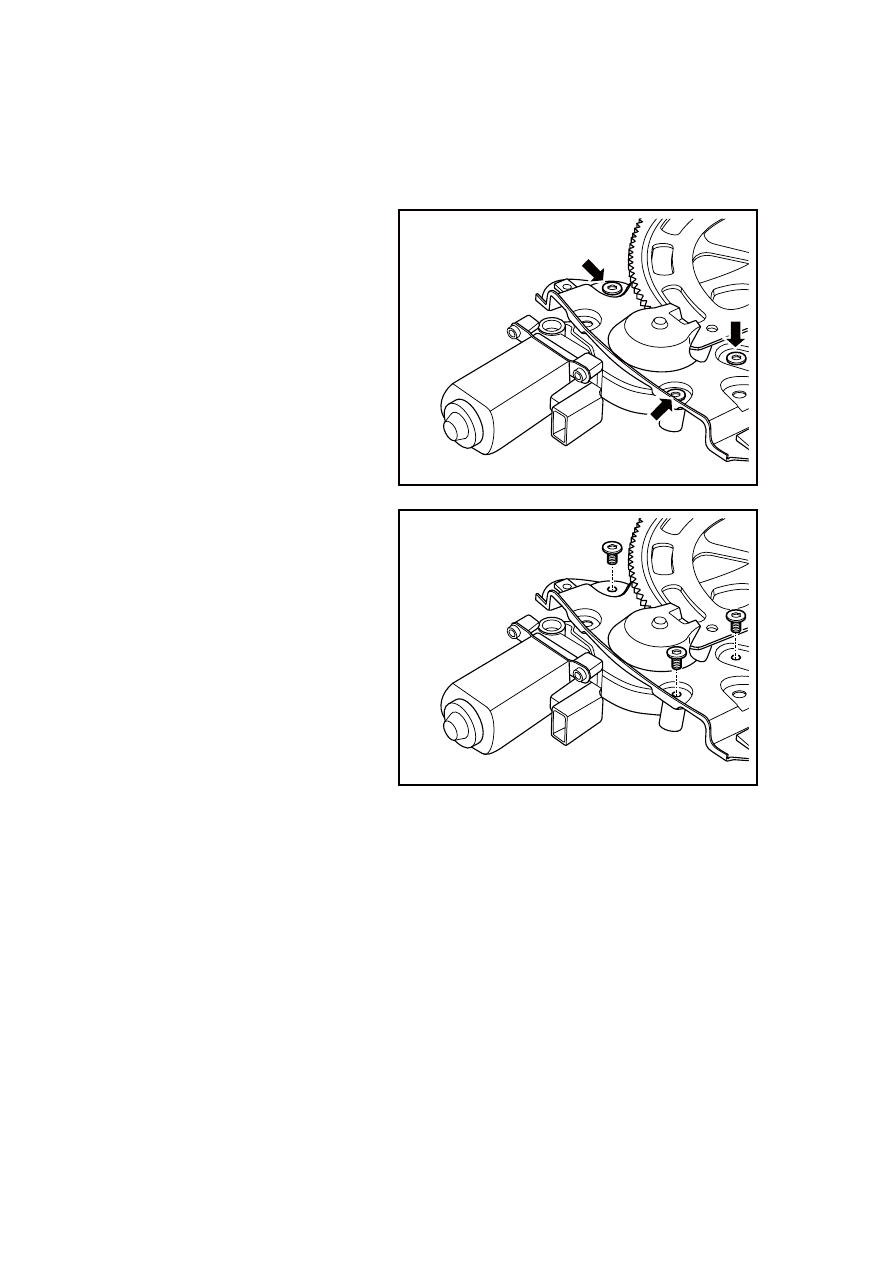

3.  Dismantle the fixing bolts of rear

door glass lifter motor.

NL11-0059b

Installation procedure:

1.  Install the fixing bolts of rear

door window regulator motor.

Torque:10Nm(Metric) 7.4lb-ft(English
system)

2.  Install the rear door window

regulator.

3.  Connect the battery negative

cable.

NL11-0060b

2233



11.5.8.12 Replacement of rear door window slot

Dismantlement procedure

Warning!

Warning: refer to "warning on battery disconnection" in "warnings and precautions".

1.  Disconnect the battery negative

cable. Refer to 2.11.8.1 battery
cable disconnection/connection
procedures.

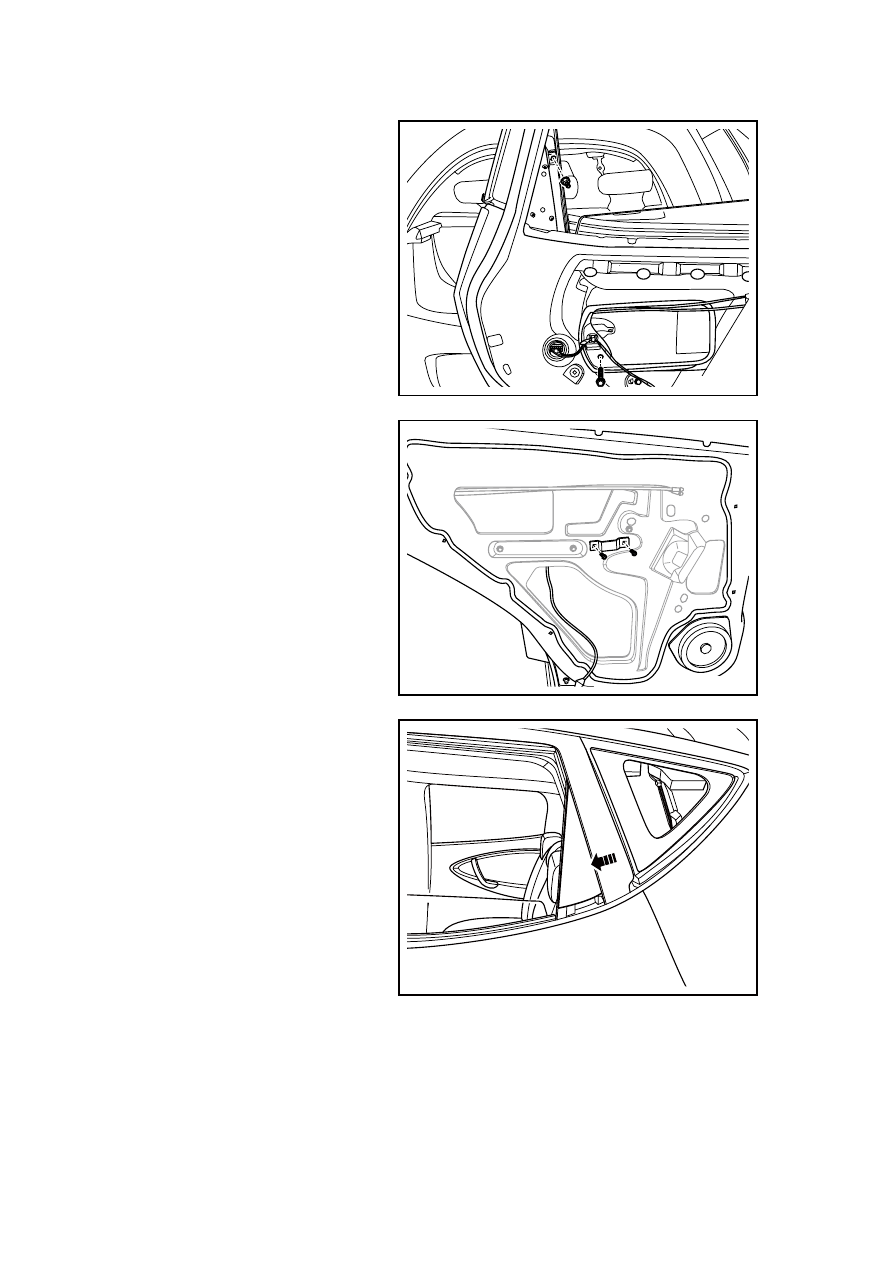

2.  For dismantling of door inner

trimming plate, refer to 12.9.1.9
Replacement of rear door inner
trimming plate.

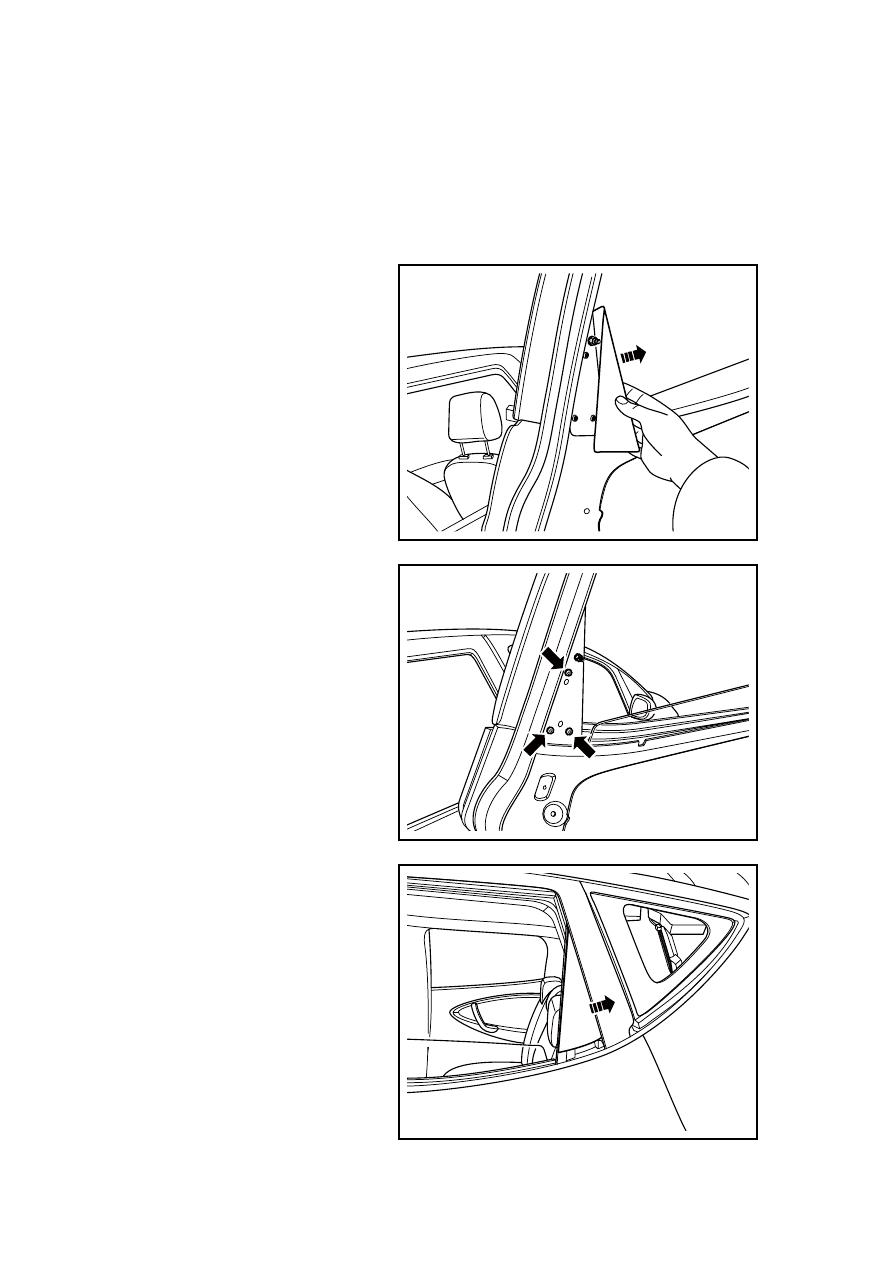

3.  Dismantle door inner trimming

plate angle decoration.

NL11-0040b

4.  Dismantle fixing bolt of outer

angle decoration of rear door.

NL11-0041b

5.  Remove the rear door external

trim mirror.

NL11-0042b

2234
