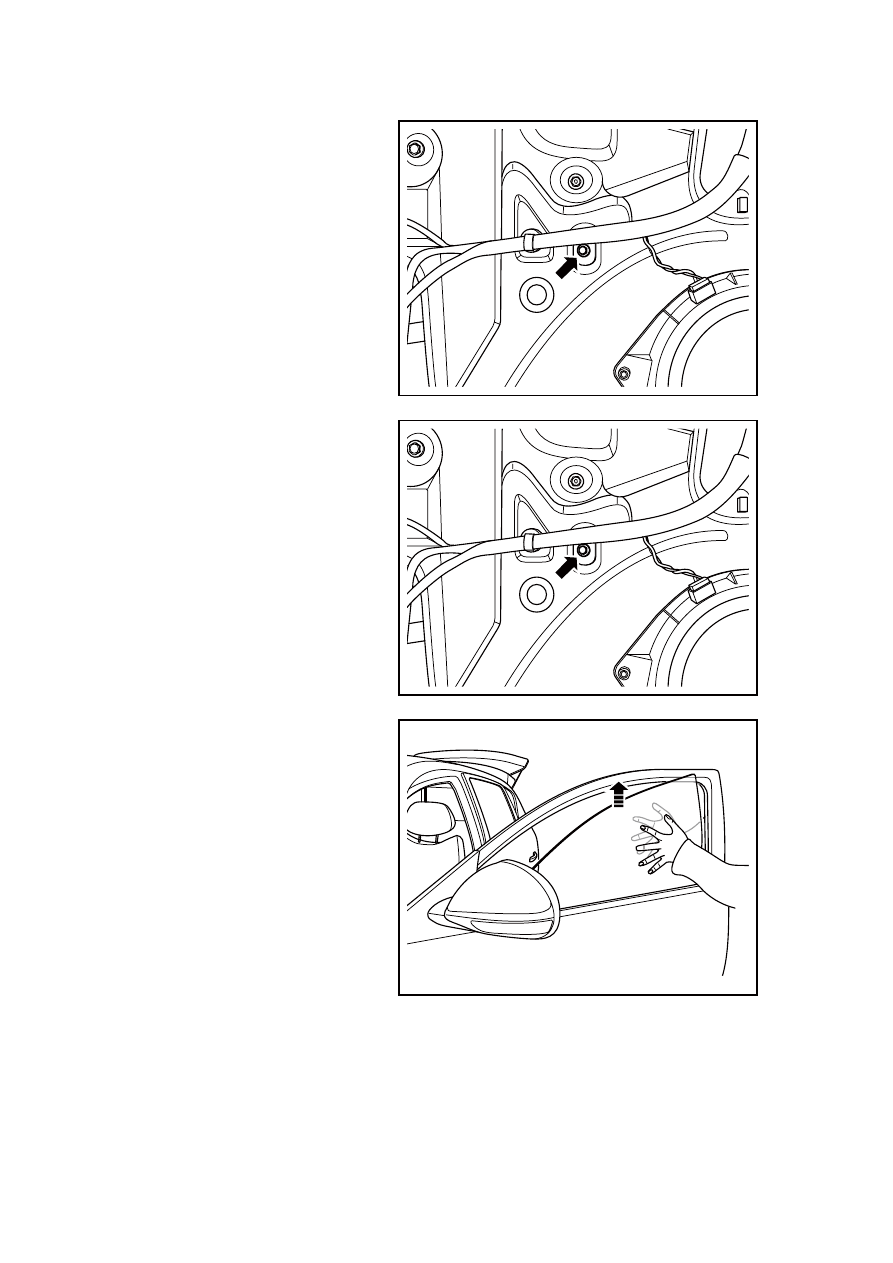

6.  Remove the fixing bolt on the

other side of the front door
window.

NL11-0020b

7.  Pull out the front door window

upwards.

NL11-0020b

8.  Remove the front door window

lifter fixing bolt.

NL11-0021b

2215

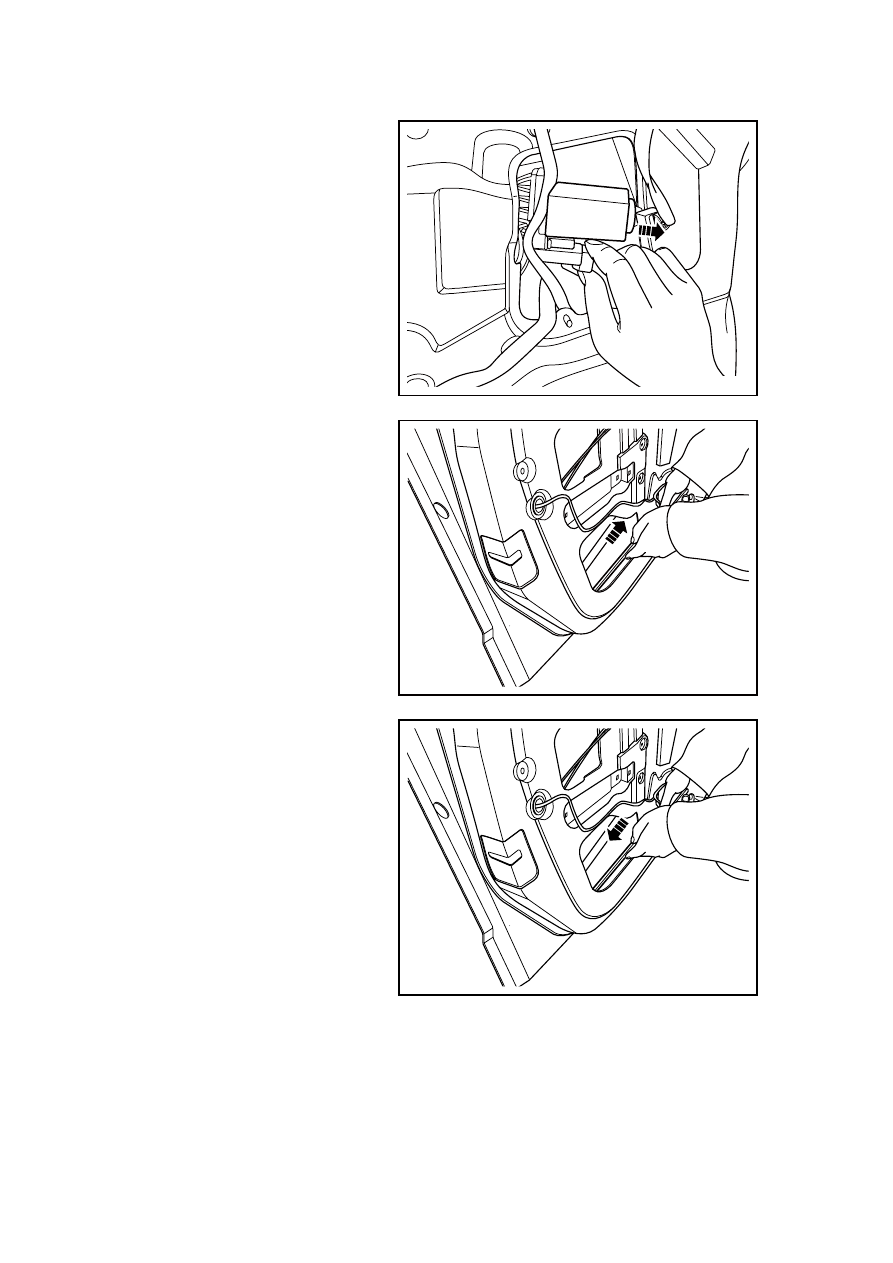

9.  Disconnect the harness connector

of the front door window lifter
motor.

NL11-0023b

10.  Take out front door glass lifter .

NL11-0024b

Installation procedure:

1.  Install front door glas lifter.

NL11-0025b

2216

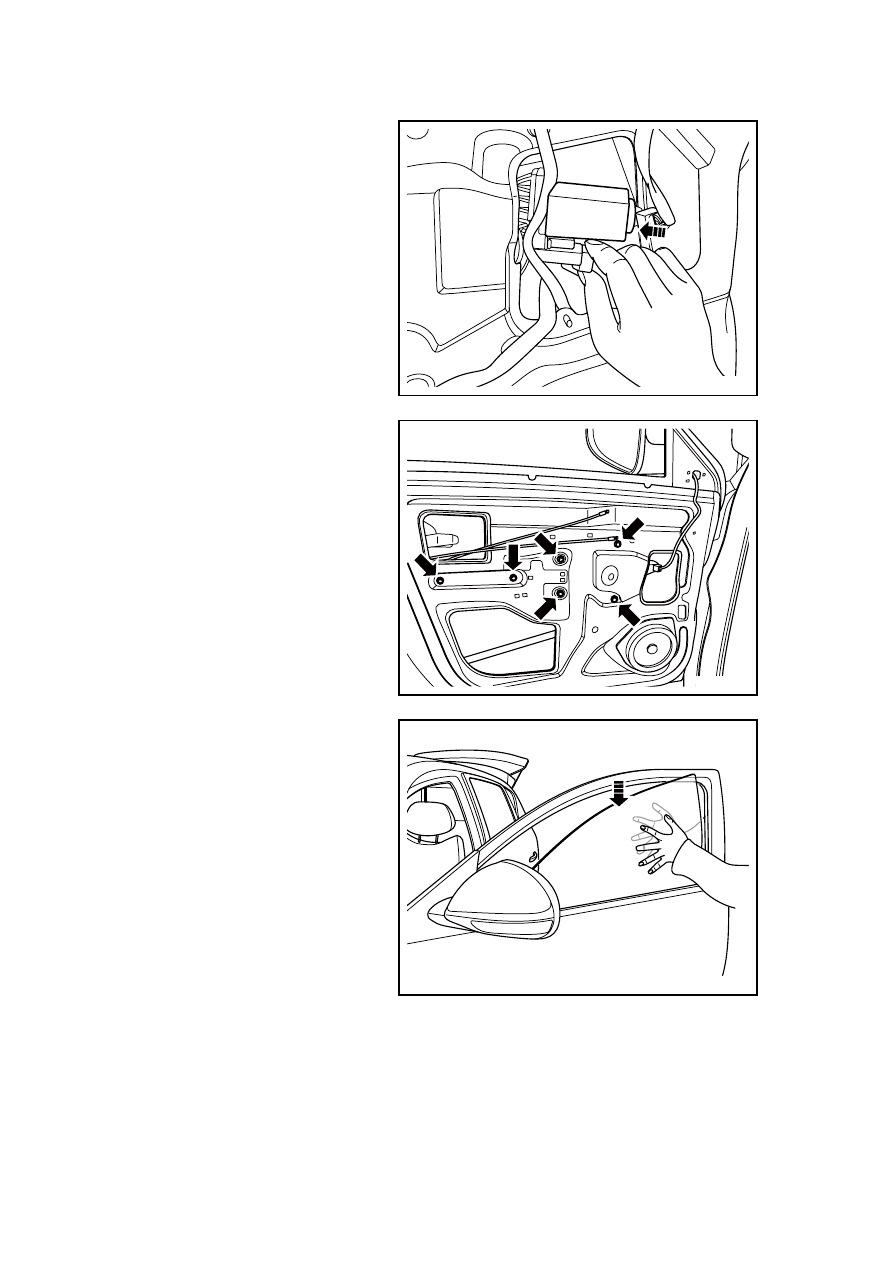

2.  Install wire harness connector

NL11-0026b

3  of front door glass lifter motor.

Install fixing bolt of front door
glass lifter.

Torque: 8Nm(Metric) 6lb-ft(English
system)

NL11-0022b

4.  Insert the front door window

glass plate downwards.

NL11-0027b

2217

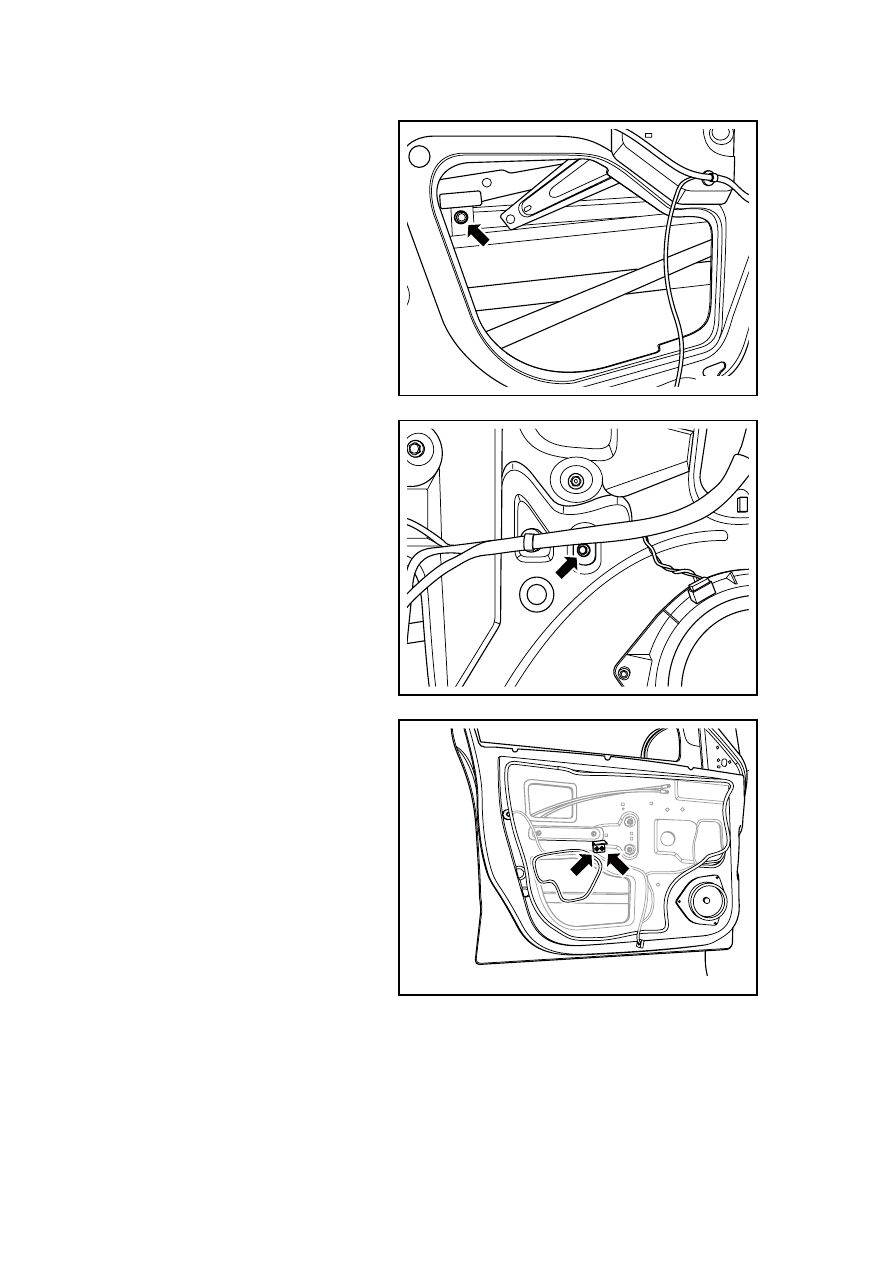

5.  Install and tighten the fixing bolt

on one side of the front door
window.

Torque: 8Nm(Metric) 6lb-ft(English
system)

NL11-0019b

6.  Install and tighten the fixing bolt

on the other side of the front door
window.

Torque: 8Nm(Metric) 6lb-ft(English
system)

NL11-0020b

7.  Paste the retaining membrane and

install the window lifter switch
bracket.

Torque: 5Nm (metric system) 3.7lb-ft
(english system)

8.  Install the front door interior trim

panel.

9.  Install front door speaker.

10. Connect the battery negative

cable.

NL11-0018b



2218
